ล้อหนอนทองเหลือง
  • ล้อหนอนทองเหลืองล้อหนอนทองเหลือง
  • ล้อหนอนทองเหลืองล้อหนอนทองเหลือง

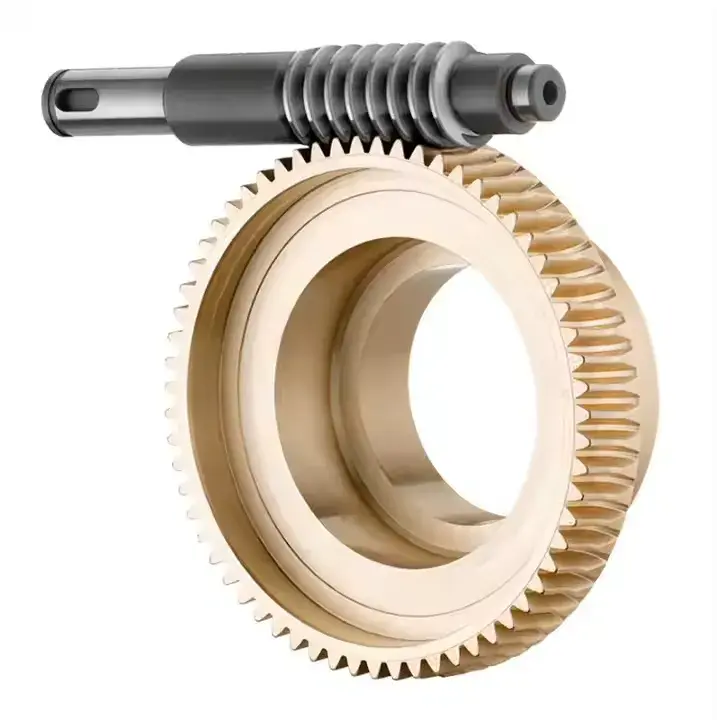

ล้อหนอนทองเหลือง

Raydafon คือผู้ผลิต OEM และซัพพลายเออร์ในประเทศจีนสำหรับล้อตัวหนอนทองเหลืองสำหรับตัวขับเคลื่อนเฟืองตัวหนอนในเครื่องจักรวิศวกรรม อุปกรณ์โลหะวิทยา อุปกรณ์ทางการแพทย์ การต่อเรือ และคลังสินค้าอัตโนมัติ การผลิตมาตรฐานใช้ทองแดงดีบุก ZCuSn10Pb1 ความแข็งHB≥80 ความต้านทานการสึกหรอสูงกว่าทองเหลืองธรรมดาประมาณ 30% เฟืองได้รับการประมวลผลผ่านขั้นตอนความแม่นยำห้าขั้นตอน — การหล่อ การกลึงหยาบ การกลึงละเอียด การเจียรและการเจียร — ไปจนถึงความหยาบของผิวฟัน Ra≤1.6μm และข้อผิดพลาดของตาข่ายที่ต่ำกว่า 0.05 มม. ด้วยเวิร์มที่เข้ากัน ประสิทธิภาพการส่งผ่านสูงกว่ามาตรฐานแห่งชาติประมาณ 15% และประสิทธิภาพการหล่อลื่นในตัวเองช่วยลดการพึ่งพาน้ำมัน การทดสอบการทำงานต่อเนื่อง 5,000 ชั่วโมงแสดงอัตราการสึกหรอต่ำกว่า 0.01 มม. ต่อ 100 ชั่วโมง ตัวอย่างมาตรฐาน: โมดูล 0.5, 20 ฟัน, เส้นผ่านศูนย์กลางฟัน 11.2 มม., สูง 12 มม., เส้นผ่านศูนย์กลางภายนอก 11 มม., เจาะ 4 มม., น้ำหนัก 16 กรัม รองรับโมดูลแบบกำหนดเอง หมายเลขฟัน เส้นผ่านศูนย์กลางภายนอกตั้งแต่ 50 มม. ถึง 300 มม. และเกรดวัสดุ การจัดส่งประมาณ 15 วันสำหรับคำสั่งซื้อมาตรฐาน ส่งแบบร่าง เกรดวัสดุ ปริมาณ และพอร์ตปลายทางเพื่อขอใบเสนอราคาที่รวดเร็ว
ผู้ผลิตล้อหนอนทองเหลือง OEM ของจีน

ผู้ผลิตล้อตัวหนอนทองเหลืองสำหรับขับเคลื่อนเฟืองตัวหนอนในอุปกรณ์วิศวกรรม การแพทย์ และการต่อเรือ

Raydafon เป็นผู้ผลิตและผู้จำหน่ายล้อหนอนทองเหลืองโดยตรงจากโรงงานในจีน ล้อตัวหนอนทองเหลืองนี้ใช้ทองแดงดีบุก ZCuSn10Pb1 ที่มีความแข็งHB≥80 และความต้านทานการสึกหรอสูงกว่าทองเหลืองธรรมดาประมาณ 30% มันถูกประมวลผลผ่านขั้นตอนความแม่นยำห้าขั้นตอน — การหล่อ การกลึงหยาบ การกลึงละเอียด การขัดและการเจียร — ไปจนถึงความหยาบของผิวฟัน Ra≤1.6μm และข้อผิดพลาดของตาข่ายที่ต่ำกว่า 0.05 มม. ด้วยหนอนที่ตรงกัน ประสิทธิภาพการส่งผ่านสูงกว่ามาตรฐานแห่งชาติประมาณ 15% และการทดสอบการทำงานต่อเนื่อง 5,000 ชั่วโมงแสดงอัตราการสึกหรอต่ำกว่า 0.01 มม. ต่อ 100 ชั่วโมง การใช้งานต่างๆ ได้แก่ การแกว่งของรถขุด การยกของรถยก ระบบส่งกำลังลูกกลิ้งของโรงงานรีด โครงหมุนของเครื่องสแกน CT การปรับเก้าอี้ทันตกรรม การเคลื่อนของเครนบนดาดฟ้า และรถยกคลังสินค้าแบบอัตโนมัติ รองรับโมดูลแบบกำหนดเอง หมายเลขฟัน และเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 50 มม. ถึง 300 มม. ส่งแบบ เกรดวัสดุ ปริมาณ และพอร์ตปลายทางเพื่อขอใบเสนอราคา

HB≥80ความแข็ง
รัศมี≤1.6μmผิวฟัน
<0.05มมข้อผิดพลาดในการประกบกัน
+15%ประสิทธิภาพเทียบกับมาตรฐานแห่งชาติ
15 วันการส่งมอบมาตรฐาน

ข้อดีของวัสดุ ความแม่นยำ และการหล่อลื่นในตัวเอง

Raydafon ผลิตล้อตัวหนอนทองเหลืองนี้โดยใช้ทองแดงดีบุก ZCuSn10Pb1 เมื่อเปรียบเทียบกับทองเหลืองทั่วไป โลหะผสมนี้มีความแข็งสูงกว่า ทนต่อการสึกหรอได้ดีกว่า และมีเสถียรภาพมากกว่าภายใต้ภาระที่ต่อเนื่อง กระบวนการผลิตห้าขั้นตอนจะควบคุมทั้งรูปทรงของฟันและการตกแต่งพื้นผิว ซึ่งเป็นสิ่งสำคัญสำหรับการประกบที่ราบรื่นกับเพลาหนอน

ขั้นตอนที่ 1 — การหล่อ

บรอนซ์ดีบุก ZCuSn10Pb1 ถูกหล่อลงในช่องว่างที่มีโครงสร้างเกรนที่ควบคุมเพื่อความแข็งที่มั่นคง

ขั้นตอนที่ 2 — การกลึงหยาบและละเอียด

เส้นผ่านศูนย์กลางภายนอก รู ขั้นบันได และหน้าตัดจะถูกปรับให้มีพิกัดความเผื่อก่อนการตัดเฟือง

ขั้นตอนที่ 3 — การ Hobbing

โปรไฟล์ฟันแบบเกลียวถูกตัดให้ตรงกับเพลาหนอน โดยควบคุมจำนวนฟันและโมดูลตามการวาด

ขั้นตอนที่ 4 — การบด

พื้นผิวของฟันถูกกราวด์ถึงRa≤1.6μm และข้อผิดพลาดในการประกบกับตัวหนอนจะถูกเก็บไว้ต่ำกว่า 0.05 มม.

ขั้นตอนที่ 5 — การตรวจสอบและการบรรจุ

มีการตรวจสอบความแข็ง ขนาด และตาข่าย มีการใช้น้ำมันป้องกันสนิมและการห่อป้องกันก่อนการบรรจุ

สำหรับผู้ซื้อที่จัดหาเกียร์และชิ้นส่วนเกียร์ที่เกี่ยวข้อง โปรดดูข้อมูลฉบับเต็มเกียร์แม่นยำหมวดหมู่เฟืองตัวหนอนและเพลาตัวหนอนหน้า และเกียร์หนอนดูเพล็กซ์หน้าหนังสือ.

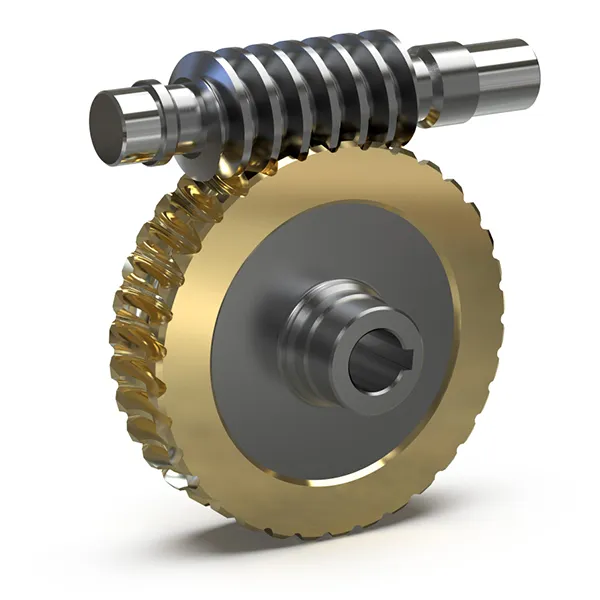

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

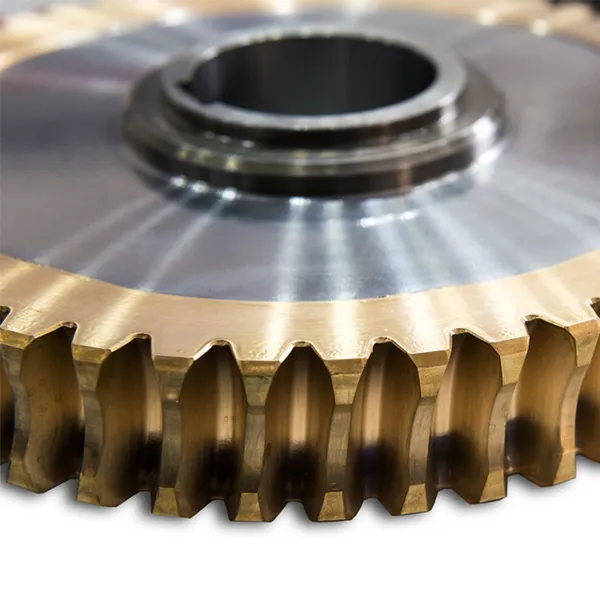

ล้อหนอนทองเหลืองผลิตจากทองแดงดีบุก ZCuSn10Pb1

ข้อมูลจำเพาะและขนาดมาตรฐาน

ตารางด้านล่างแสดงรายการข้อกำหนดตัวอย่างมาตรฐาน ขนาดล้อหนอน และขนาดเพลาเฟืองตัวหนอนที่ตรงกัน โมดูลแบบกำหนดเอง หมายเลขฟัน เส้นผ่านศูนย์กลางภายนอกตั้งแต่ 50 มม. ถึง 300 มม. รูเจาะและเกรดวัสดุได้รับการรองรับสำหรับโครงการ OEM

ข้อมูลจำเพาะมาตรฐาน

รายการ ค่า
วัสดุ ทองเหลือง (ZCuSn10Pb1 ดีบุกบรอนซ์)
สี สีเหลือง
โมดูล 0.5
น้ำหนัก 16 ก

ขนาดของล้อหนอน

รายการ ค่า
ฟัน 20
เส้นผ่านศูนย์กลางฟัน 11.2 มม
ความสูง 12 มม. / 0.47 นิ้ว
เส้นผ่านศูนย์กลางภายนอก 11 มม. / 0.43 นิ้ว
เส้นผ่านศูนย์กลางรู 4 มม. / 0.16 นิ้ว
ขนาดขั้น 9 × 7 มม. / 0.35 × 0.27 นิ้ว (เส้นผ่านศูนย์กลาง × สูง)
ขนาดโดยรวม 12 × 11 × 4 มม. / 0.47 × 0.39 × 0.12 นิ้ว (สูง × OD × ID)

ขนาดของเพลาเฟืองตัวหนอน

รายการ ค่า
ความสูง 20 มม. / 0.79 นิ้ว
เส้นผ่านศูนย์กลางภายนอก 9.8 มม. / 0.39 นิ้ว
เส้นผ่านศูนย์กลางภายใน 3.17 มม. / 0.12 นิ้ว
ขนาด 20 × 9.8 × 3.17 มม. / 0.79 × 0.39 × 0.12 นิ้ว (สูง × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
การอ้างอิงมิติสำหรับล้อหนอนทองเหลืองมาตรฐาน

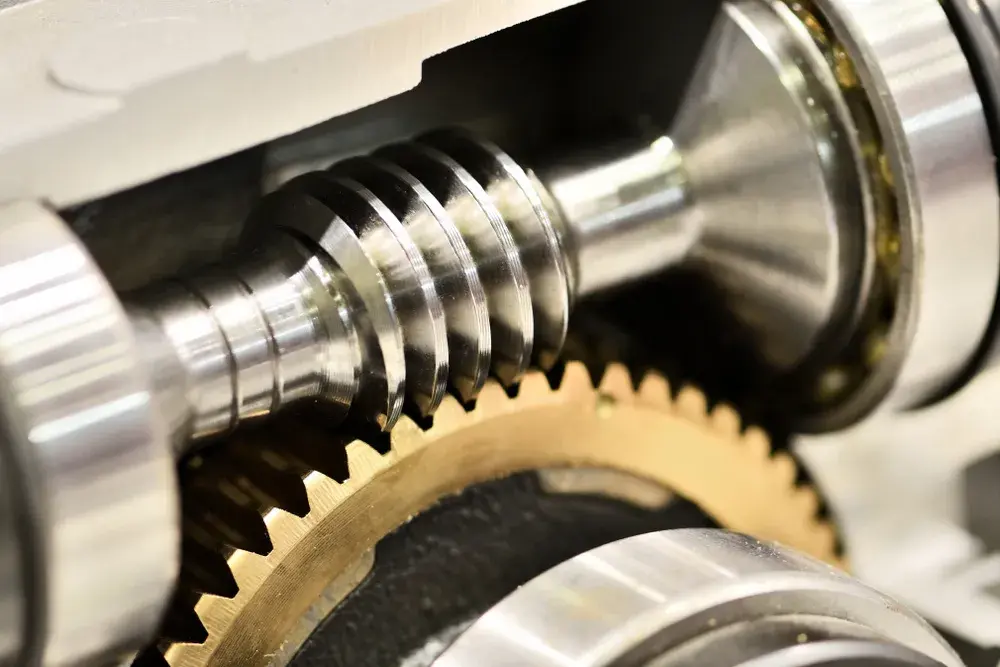

การใช้งานในเครื่องจักรวิศวกรรม อุปกรณ์การแพทย์ และการต่อเรือ

วิศวกรรมเครื่องจักร

กลไกการแกว่งของรถขุดอาศัยกลไกนี้เพื่อรับมือกับแรงบิดที่มีน้ำหนักมาก และช่วยให้แท่นหมุนสตาร์ทและหยุดได้อย่างราบรื่นในสภาพที่เต็มไปด้วยโคลน ระบบการยกของรถยกใช้เพื่อการยกที่แม่นยำที่น้ำหนัก 3 ตันโดยไม่สั่นไหว

อุปกรณ์โลหะวิทยา

ระบบส่งกำลังลูกกลิ้งโรงสีแบบโรลลิ่งสรักษาการทำงานที่มั่นคงที่อุณหภูมิ 250°C รองรับความหนาของแผ่นเหล็กสม่ำเสมอ อุปกรณ์ปรับเอียงพวยเหล็กใช้คุณสมบัติการหล่อลื่นในตัวเพื่อหลีกเลี่ยงการปนเปื้อนน้ำมันของเหล็กหลอมเหลว

อุปกรณ์ทางการแพทย์

กรอบหมุนของเครื่องสแกนซีทีทำงานต่ำกว่า 45 เดซิเบลด้วยล้อหนอนทองเหลือง ซึ่งรองรับการถ่ายภาพที่ชัดเจน การปรับเก้าอี้รักษาทันตกรรมสามารถยกและลดระดับได้อย่างแม่นยำ 0.5 มม.

การต่อเรือ

กลไกการเคลื่อนตัวของเครนบนดาดฟ้าต้านทานการกัดกร่อนของสเปรย์เกลือ และยังคงไม่ลื่นหลุดหลังจากการทดสอบสเปรย์เกลือเป็นเวลา 500 ชั่วโมง ระบบบังคับเลี้ยวของเรือรักษาการควบคุมทิศทางลมและคลื่นได้อย่างแม่นยำ

คลังสินค้าอัตโนมัติ

ระบบการยกของ Stacker ดำเนินการ 20 ครั้งต่อนาที โดยมีข้อผิดพลาดในการวางตำแหน่งไม่เกิน 1 มม. อุปกรณ์บังคับเลี้ยวแบบเรียงแถวรองรับการเปลี่ยนทิศทางด้วยความเร็วสูงโดยไม่มีบรรจุภัณฑ์ติดขัด

สิ่งทอและบรรจุภัณฑ์

อุปกรณ์สิ่งทอและบรรจุภัณฑ์ได้รับประโยชน์จากการส่งกำลังที่เสถียร การหล่อลื่นในตัวเอง และลดการใช้พลังงานระหว่างกะการทำงานต่อเนื่องยาวนาน

สำหรับส่วนประกอบระบบส่งกำลังที่เกี่ยวข้อง โปรดตรวจสอบสกรูเกียร์หมวดหมู่และเกียร์เอียงหน้าหนังสือ.

หลักฐานคุณภาพ การทดสอบ และการสนับสนุนการส่งออก

บันทึกวัสดุและความแข็ง

เกรดทองแดงดีบุก ZCuSn10Pb1 ความแข็งHB≥80 และการรักษาความร้อนหรือการหล่อสามารถจัดเตรียมได้ในการจัดส่งจำนวนมาก

โปรไฟล์ฟันและการตรวจสอบมิติ

โมดูล หมายเลขฟัน เส้นผ่านศูนย์กลางฟัน เส้นผ่านศูนย์กลางภายนอก ขนาดของรูและขั้นจะถูกตรวจสอบโดยเทียบกับแบบหรือตัวอย่างที่สั่ง

การตรวจสอบตาข่ายและเสียงรบกวน

แต่ละชุดจะได้รับการตรวจสอบข้อผิดพลาดของ meshing ที่ต่ำกว่า 0.05 มม. ด้วยเวิร์มที่ตรงกัน การหมุนที่ราบรื่น และสัญญาณรบกวนในการทำงานต่ำ

บรรจุส่งออก

เกียร์เต็มไปด้วยน้ำมันป้องกันสนิมและการห่อป้องกัน คำสั่งซื้อจำนวนมากสามารถจัดวางบนพาเลทและมัดไว้สำหรับการขนส่งทางทะเล การขนส่งทางอากาศ หรือการจัดส่งด่วน

กระบวนการสั่งซื้อ OEM แบบกำหนดเอง

ขั้นตอนที่ 01 ส่งรายละเอียดการสมัคร

จัดเตรียมโมดูล หมายเลขฟัน เส้นผ่านศูนย์กลางภายนอก รู ขนาดขั้น เกรดวัสดุ ปริมาณ และพอร์ตปลายทาง

ขั้นตอนที่ 02 การเขียนแบบหรือรีวิวตัวอย่าง

Raydafon ตรวจสอบแบบร่างของ OEM หรือตัวอย่างทางกายภาพ และยืนยันข้อกำหนดและการเลือกใช้วัสดุ

ขั้นตอนที่ 03 ตัวอย่างและการอนุมัติ

สำหรับโครงการแบบกำหนดเอง Raydafon จะสร้างตัวอย่างเพื่อยืนยันผู้ซื้อก่อนการผลิตจำนวนมาก

ขั้นตอนที่ 04 การผลิตและใบเสนอราคา

หลังจากได้รับอนุมัติแล้ว Raydafon จะจัดทำใบเสนอราคา FOB Ningbo กำหนดการผลิต และรายละเอียดการบรรจุ

คำถามที่พบบ่อย

ล้อหนอนทองเหลืองคืออะไร?

ล้อตัวหนอนทองเหลืองเป็นส่วนล้อของตัวขับเคลื่อนเฟืองตัวหนอน ซึ่งประกบกับเพลาตัวหนอนเพื่อส่งการเคลื่อนไหวและแรงบิดที่มุมเพลา 90° โลหะผสมทองเหลืองและทองแดงถูกนำมาใช้เนื่องจากมีแรงเสียดทานต่ำ ทนต่อการสึกหรอได้ดี และมีคุณสมบัติในการหล่อลื่นในตัวเองเมื่อจับคู่กับตัวหนอนเหล็กชุบแข็ง

Raydafon ใช้วัสดุอะไร?

การผลิตมาตรฐานของ Raydafon ใช้ทองแดงดีบุก ZCuSn10Pb1 ที่มีความแข็ง HB≥80 และความต้านทานการสึกหรอสูงกว่าทองเหลืองทั่วไปประมาณ 30% สามารถใช้เกรดบรอนซ์หรือทองเหลืองอื่นๆ ได้ตามคำขอ ทั้งนี้ขึ้นอยู่กับน้ำหนักบรรทุก ความเร็ว และสภาพแวดล้อม

สามารถบรรลุความแม่นยำและประสิทธิภาพได้เพียงใด?

เฟืองได้รับการประมวลผลผ่านขั้นตอนความแม่นยำห้าขั้นตอน — การหล่อ การกลึงหยาบ การกลึงละเอียด การเจียรและการเจียร — ไปจนถึงความหยาบของผิวฟัน Ra≤1.6μm และข้อผิดพลาดของตาข่ายที่ต่ำกว่า 0.05 มม. ด้วยเวิร์มที่เข้ากัน ประสิทธิภาพการส่งผ่านสูงกว่ามาตรฐานแห่งชาติประมาณ 15% และการทดสอบการทำงานต่อเนื่อง 5,000 ชั่วโมงแสดงอัตราการสึกหรอต่ำกว่า 0.01 มม. ต่อ 100 ชั่วโมง

ขนาดตัวอย่างมาตรฐานคือเท่าไร?

ตัวอย่างมาตรฐาน: โมดูล 0.5, 20 ฟัน, เส้นผ่านศูนย์กลางฟัน 11.2 มม., สูง 12 มม., เส้นผ่านศูนย์กลางภายนอก 11 มม., เจาะ 4 มม., น้ำหนัก 16 กรัม การจับคู่เพลาเกียร์หนอน: สูง 20 มม., เส้นผ่านศูนย์กลางภายนอก 9.8 มม., เส้นผ่านศูนย์กลางภายใน 3.17 มม. รองรับโมดูลแบบกำหนดเอง จำนวนฟัน เส้นผ่านศูนย์กลางภายนอก 50-300 มม. และรูเจาะ

แอปพลิเคชั่นหลักคืออะไร?

การใช้งานต่างๆ ได้แก่ กลไกการแกว่งของรถขุด ระบบการยกของรถยก ระบบส่งกำลังของลูกกลิ้งโรงรีด อุปกรณ์เอียงพวยเหล็ก โครงหมุนของเครื่องสแกน CT การปรับเก้าอี้ทันตกรรม การเคลื่อนตัวของเครนบนดาดฟ้า ระบบบังคับเลี้ยวของเรือ รถยกคลังสินค้าอัตโนมัติ และอุปกรณ์บังคับเลี้ยวแบบสายคัดแยก

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ส่งรายละเอียดรูปวาดหรือตัวอย่าง โมดูล หมายเลขฟัน เส้นผ่านศูนย์กลางภายนอก รู เกรดวัสดุ ปริมาณ และพอร์ตปลายทาง Raydafon จะตอบกลับพร้อมใบเสนอราคา FOB Ningbo และระยะเวลารอคอยสินค้า

เวลาในการจัดส่งคืออะไร?

คำสั่งซื้อมาตรฐานจะจัดส่งภายในประมาณ 15 วันหลังจากยืนยันคำสั่งซื้อ คำสั่งซื้อแบบกำหนดเองหรือจำนวนมากขึ้นอยู่กับความซับซ้อนและปริมาณในการวาด Raydafon จะแจ้งกำหนดการที่อัปเดตหลังจากได้รับการอนุมัติแล้ว

พร้อมที่จะจัดหาล้อตัวหนอนทองเหลืองสั่งทำแล้วหรือยัง?

ส่งรายละเอียดรูปวาดหรือตัวอย่าง โมดูล หมายเลขฟัน เส้นผ่านศูนย์กลางภายนอก รู เกรดวัสดุ ปริมาณการสั่งซื้อ และพอร์ตปลายทาง Raydafon จะยืนยันข้อกำหนด สร้างตัวอย่างหากจำเป็น จากนั้นให้ใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ
