Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

เรย์ดาฟอน / แผนกไฮดรอลิก

ผู้ผลิตกระบอกไฮดรอลิกสำหรับรถยกสำหรับ OEM การเปลี่ยนอะไหล่หลังการขาย และการซ่อมแซมภาคสนาม

Raydafon ผลิตกระบอกไฮดรอลิกสำหรับรถยกสำหรับรถยกไฟฟ้า รถยกสันดาปภายใน รถยกซ้อน และอุปกรณ์ในคลังสินค้า ทุกยูนิตถูกสร้างขึ้นตามรู ระยะชัก เส้นผ่านศูนย์กลางก้าน และรูปแบบปลายข้อต่อที่ยืนยันแล้ว จากนั้นจึงทดสอบแรงดันก่อนออกจากสายการประกอบ จึงสามารถตรงไปยังรถบรรทุกได้โดยไม่ต้องปรับแต่ง

เราจัดหาโรงงานที่ใช้เครื่องจักรทั้งหมด ผู้วางระบบไฮดรอลิก ตัวแทนจำหน่ายชิ้นส่วนระดับภูมิภาค และหน่วยบริการที่รับผิดชอบอุปกรณ์ปลายทาง กระบอกสูบถูกส่งออกไปยังยุโรป เอเชียตะวันออกเฉียงใต้ และอเมริกาใต้ ครอบคลุมทั้งอุปกรณ์ดั้งเดิมและความต้องการเปลี่ยนหลังการขาย

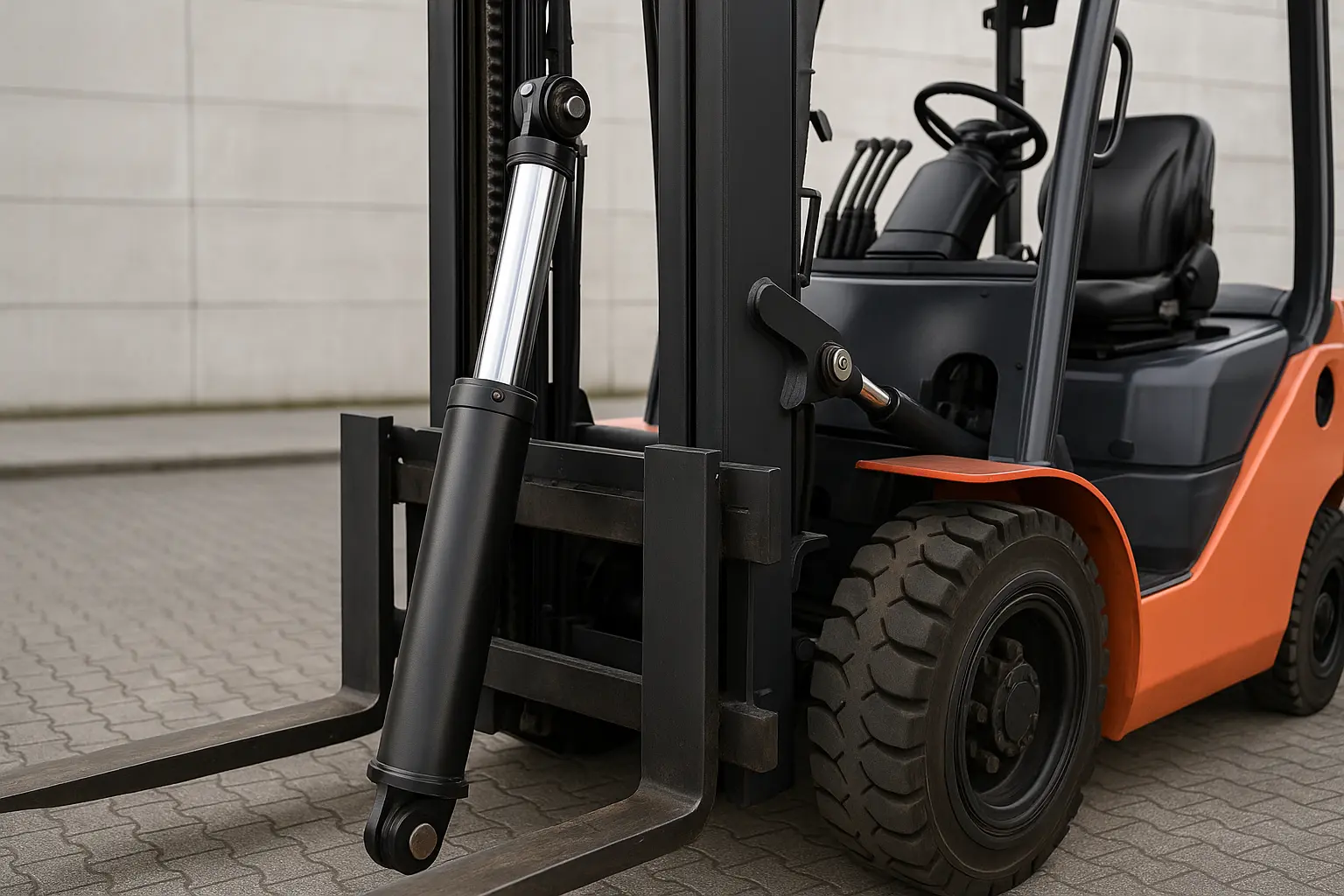

Forklift hydraulic cylinder manufactured by Raydafon
กระบอกไฮดรอลิกของรถยกผลิตขึ้นด้วยขนาดแป้นกลึง CNC ปิดผนึกด้วยกระบวนการควบคุม จากนั้นจึงทดสอบแรงดันก่อนจัดส่ง
1.5–18 ตันความครอบคลุมน้ำหนักรถยก
7–14 เมกะปาสคาลช่วงแรงดันใช้งาน
ยก / เอียงประเภทฟังก์ชันมาตรฐาน
ซีเอ็นซีการควบคุมมิติที่สำคัญ
OEM/ODMการปรับแต่งตามรูปวาด
01

กระบอกไฮดรอลิกสำหรับรถยกสำหรับกลไกการเอียง การยก และการเปลี่ยนด้านข้าง

ฟังก์ชั่นรถยกที่แตกต่างกันทำให้กระบอกสูบมีความต้องการที่แตกต่างกัน กระบอกสูบเอียง กระบอกสูบยก และกระบอกสูบเปลี่ยนด้านข้างไม่สามารถใช้แทนกันได้ — แต่ละตัวต้องใช้กระบอกสูบ ระยะชัก อัตราส่วนก้าน และรูปทรงในการติดตั้งของตัวเองเพื่อให้เหมาะกับเสาและแท่นขนส่งที่มันทำงาน

  • กระบอกสูบเอียงสำหรับการควบคุมมุมของส้อมและเสา
  • กระบอกสูบสำหรับยกเสาขึ้นและลง
  • กระบอกสูบกลไกการเปลี่ยนด้านข้าง
  • แพคเกจไฮดรอลิกรถยกไฟฟ้า
  • กระบอกสูบรถยกสันดาปภายใน
  • รถยกและอุปกรณ์ขนย้ายคลังสินค้า
  • เจาะและลากแบบกำหนดเองในการวาด
  • ทดแทนหมายเลขชิ้นส่วนที่มีอยู่

อะไรเป็นตัวกำหนดกระบอกสูบที่ถูกต้อง

  • น้ำหนักรถยกขนาด 1.5 ตันถึง 18 ตันต้องการขนาดรูเจาะและความหนาของผนังที่แตกต่างกันอย่างมาก
  • การทำงานหน้าที่การเอียง การยก และการเลื่อนด้านข้างทำให้เกิดทิศทางการรับน้ำหนักและรอบการทำงานที่แตกต่างกัน
  • การติดตั้งการเชื่อมต่อพิน หน้าแปลน หรือเคลวิสด้านหน้าและด้านหลังต้องตรงกับเสาและโครง
  • สิ่งแวดล้อมฝุ่น ความชื้น และการทำงานบ่อยครั้งต้องการผิวก้านสูบและเกรดซีลที่เหมาะสม

ส่วนประกอบหลักทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง โดยมีพื้นผิวก้านชุบด้วยไฟฟ้าหรือฮาร์ดโครมเพื่อให้ทนทานต่อการกัดกร่อนและการสึกหรอ ผลลัพธ์ที่ได้คือการเคลื่อนไหวที่ราบรื่น การตอบสนองที่รวดเร็ว และการปิดผนึกที่มั่นคงภายใต้การทำงานเป็นประจำทุกวัน ไม่ใช่แค่ในช่วงสัปดาห์แรกหลังการติดตั้ง

02

วิธีสร้างกระบอกไฮดรอลิกของรถยกใหม่

การสร้างกระบอกไฮดรอลิกสำหรับรถยกขึ้นมาใหม่ไม่ใช่แค่เพียงการคลายเกลียวฝาท้ายและเปลี่ยนแหวนยางเท่านั้น กระบวนการนี้มีห้าขั้นตอนและแต่ละขั้นตอนมีความสำคัญ — ข้ามขั้นตอนหนึ่งและเครื่องจะรั่วอีกครั้งภายในไม่กี่วันหลังจากกลับมาให้บริการ

  1. ลดแรงดันและถอดกระบอกสูบ ปล่อยแรงดันของระบบ ปลดสายไฮดรอลิก และถอดกระบอกสูบออกจากรถบรรทุก คลายสลักเกลียวฝาครอบท้ายด้วยประแจ แล้วดึงชุดก้านลูกสูบออกช้าๆ ระวังอย่าให้กระบอกสูบเป็นรอย หากมีน้ำมันอยู่ข้างในมาก ให้สะเด็ดน้ำและทำความสะอาดก่อนดำเนินการต่อ
  2. ตรวจสอบส่วนประกอบที่ถูกถอดออกทั้งหมด ตรวจสอบลูกสูบ ก้าน และแหวนซีลทีละชิ้นเพื่อดูการเสียรูป การสึกหรอ การสูญเสียขอบ หรือสนิม รอยสึกหรอเพียงจุดเดียวอาจเป็นสาเหตุของการรั่วไหลได้ ดังนั้นอย่าข้ามการตรวจสอบอย่างใกล้ชิด
  3. เปลี่ยนซีลที่เก่าหรือเสียหายทั้งหมด ยืนยันข้อกำหนดก่อนติดตั้ง กระบอกสูบบางตัวใช้ซีลแบบรวม และการติดตั้งในทิศทางที่ไม่ถูกต้องจะทำให้เกิดความล้มเหลวทันที ไม่ว่าส่วนที่เหลือของการสร้างใหม่จะทำได้ดีเพียงใดก็ตาม
  4. ประกอบกลับตามคำสั่งเดิม ติดตั้งก้านลูกสูบเบาๆ และให้แกนกลางอยู่ในแนวเดียวกันตลอด หากแกนไม่ได้อยู่ตรงกลางอย่างเหมาะสม แม้แต่กระบอกสูบที่สร้างใหม่อย่างถูกต้องก็ยังรั่วไหลภายในไม่กี่วันหลังการทำงาน
  5. ทดสอบแรงดันก่อนประกอบใหม่ ติดตั้งกระบอกสูบที่ประกอบไว้บนอุปกรณ์ทดสอบแรงดัน และตรวจสอบการรั่วไหลภายในหรือการติดขัด หลังจากผ่านการทดสอบแล้วเท่านั้นจึงควรติดตั้งกลับบนรถยก

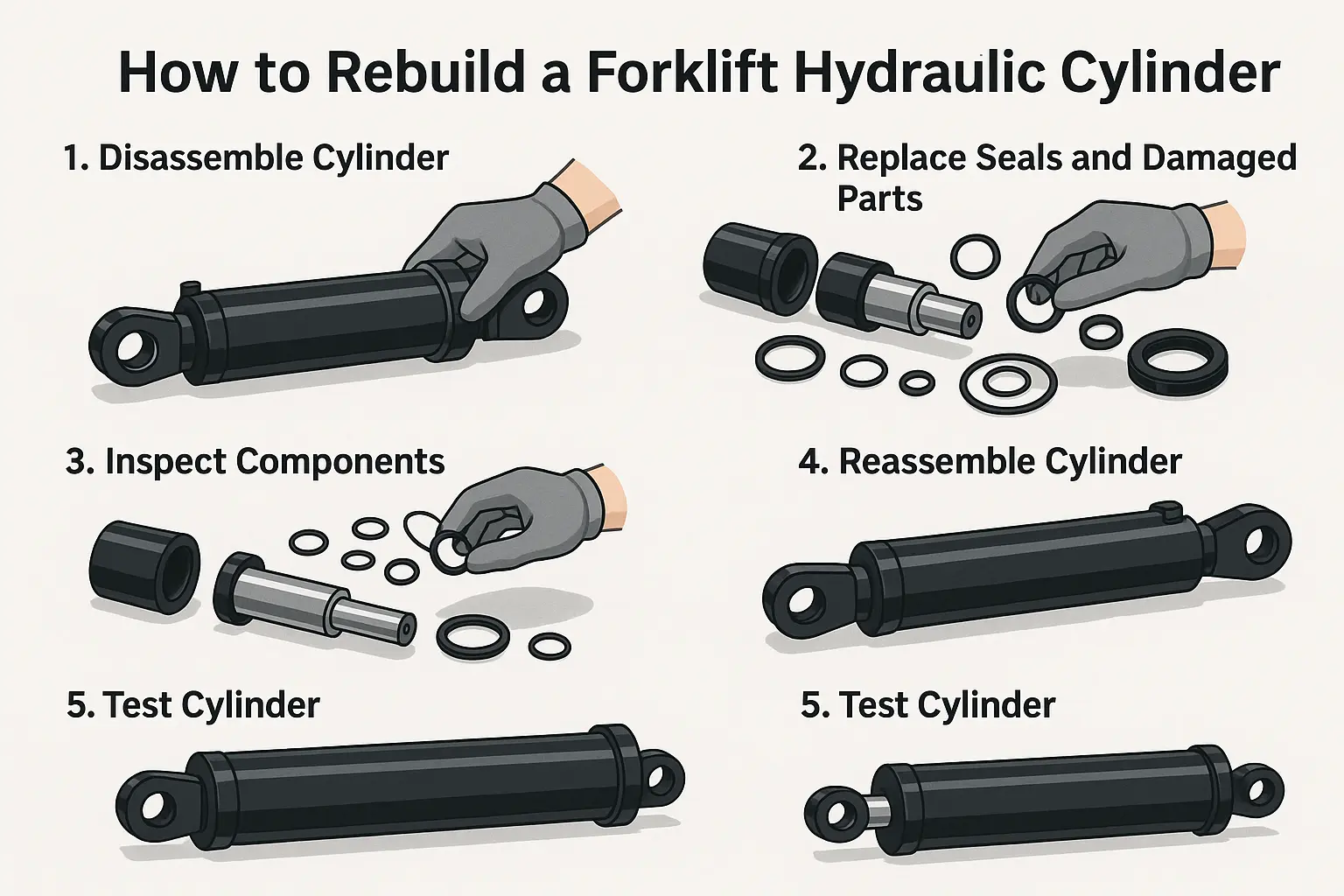

Forklift hydraulic cylinder rebuild process
การตรวจสอบ การเปลี่ยนซีล และการประกอบใหม่ที่ถูกต้องเพื่อความสำเร็จในการสร้างใหม่ส่วนใหญ่ - การทดสอบแรงกดยืนยัน

เมื่อสร้างใหม่ไม่คุ้มค่า

หากก้านลูกสูบงอหรือเจาะกระบอกสูบอย่างรุนแรง การสร้างใหม่จะไม่เกิดขึ้น การทดแทนเป็นเส้นทางที่ประหยัดกว่า Raydafon จำหน่ายกระบอกไฮดรอลิกและชิ้นส่วนของรถยกครบวงจร รวมถึงชุดซ่อมตามคำขอ เหมาะสำหรับช่างซ่อมรถยกและวิศวกรอุปกรณ์ที่ต้องการนำรถบรรทุกกลับเข้าใช้งานในวันเดียวกัน

03

วิธีถอดกระบอกไฮดรอลิกออกจากรถยก

ลำดับการกำจัดและรายละเอียดการจัดการจะกำหนดว่างานจะใช้เวลา 20 นาทีหรือทำให้ส่วนประกอบโดยรอบเสียหายหรือไม่ ขั้นตอนสี่ขั้นตอนด้านล่างนี้เป็นขั้นตอนมาตรฐานที่พันธมิตรบริการของเราปฏิบัติตาม

ปล่อยแรงดัน ปิดรถยกและปล่อยให้ระบบไฮดรอลิกลดแรงดันตามธรรมชาติ รอหลายนาทีเพื่อให้แน่ใจว่าแรงดันทั้งหมดถูกระบายออกก่อนที่จะสัมผัสการเชื่อมต่อใดๆ
ถอดสายน้ำมันออก พันข้อต่อด้วยผ้าเพื่อดักจับน้ำมันที่ตกค้าง ถอดท่อแรงดันสูงออกจากกระบอกสูบ และทำเครื่องหมายเพื่อให้สามารถเชื่อมต่อใหม่ในตำแหน่งที่ถูกต้อง
ถอดหมุดหรือสลักเกลียวยึดออก โดยทั่วไปกระบอกสูบจะเชื่อมต่อกับเสาหรือโครงโดยใช้หมุดด้านหน้าและด้านหลัง ค้นหาตำแหน่งหมุด ถอดแหวนยึดออกก่อน จากนั้นจึงเคาะหมุดหรือถอดสลักเกลียวออก
ยกกระบอกสูบออก ตัวถังมีน้ำหนักมาก ใช้คนสองคนหรือสลิง หลีกเลี่ยงการชนโครงสร้างโดยรอบ และหงายปากกระบอกสูบขึ้นเพื่อไม่ให้น้ำมันตกค้าง

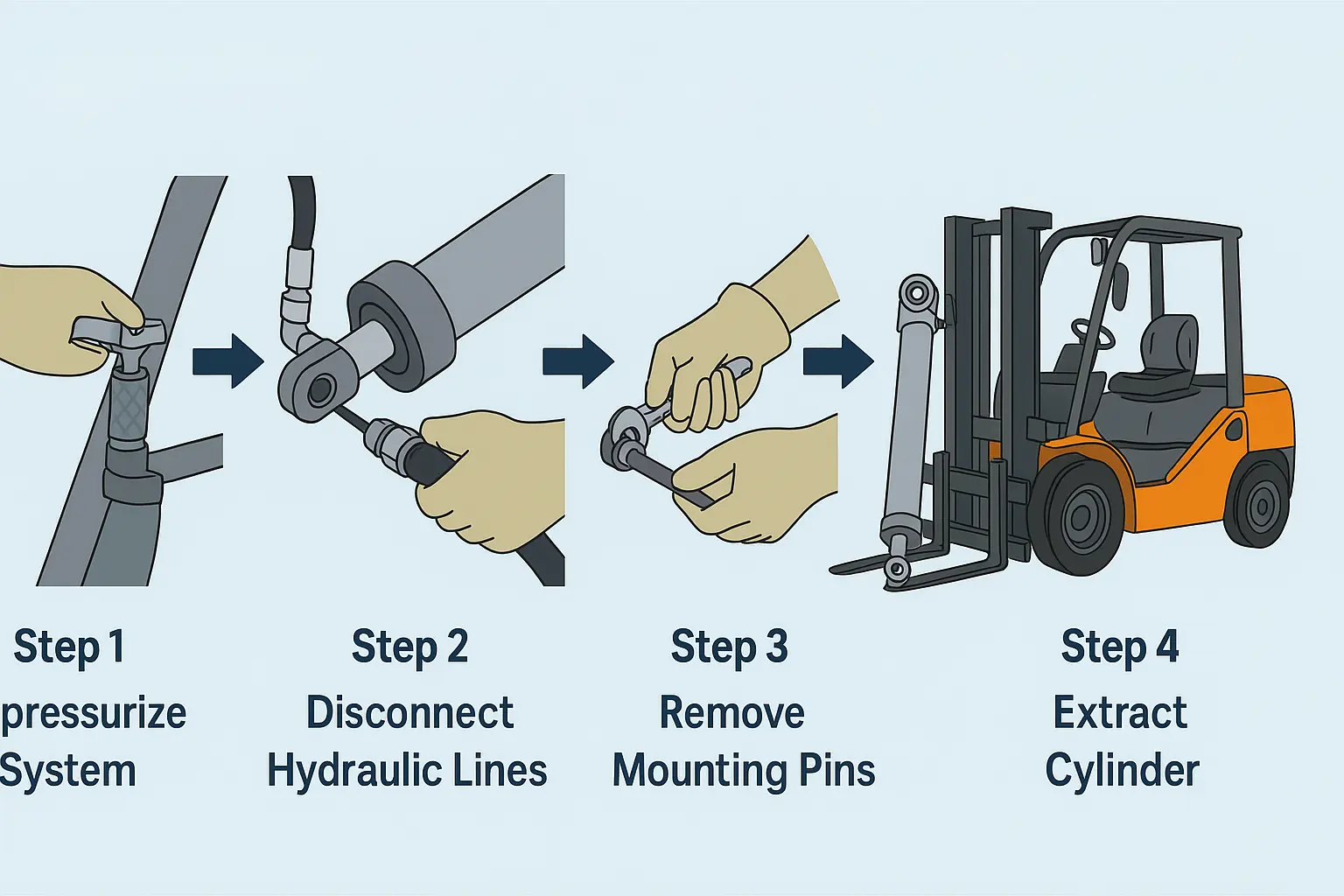

Removing a hydraulic cylinder from a forklift
เมื่อถอดออกแล้ว ให้ปิดช่องจ่ายน้ำมันทันทีเพื่อป้องกันฝุ่นและป้องกันสนิมระหว่างการเก็บรักษาหรือการขนส่ง

หลังจากที่กระบอกสูบออกจากรถบรรทุกแล้ว ให้ปิดพอร์ตน้ำมันทันที Raydafon จำหน่ายผลิตภัณฑ์กระบอกไฮดรอลิกและชุดซีลที่เข้ากันกับรถยกหลากหลายรุ่น ดังนั้นผู้ใช้สามารถฟื้นฟูการทำงานของอุปกรณ์ได้อย่างรวดเร็ว แทนที่จะรอชิ้นส่วนสั่งทำพิเศษ

04

เราจัดหาใคร

ช่อง 01

ผู้ผลิตรถยก

การพัฒนา OEM และ ODM โดยเทียบกับแบบเครื่องจักรและข้อกำหนดทางเทคนิค รวมถึงรถยกพิเศษและการกำหนดค่าระดับไฮเอนด์

ช่อง 02

ผู้วางระบบไฮดรอลิก

การจ่ายกระบอกสูบให้สอดคล้องกับการออกแบบบรรจุภัณฑ์ไฮดรอลิก พร้อมการยืนยันการวาด การตรวจสอบตัวอย่าง และกำหนดการส่งมอบ

ช่อง 03

หน่วยบริการและบำรุงรักษา

กระบอกสูบทดแทนและชุดซ่อมสำหรับการบำรุงรักษาอุปกรณ์ปลายทาง พร้อมการตอบสนองที่รวดเร็วสำหรับข้อกำหนดที่ต้องแจ้งให้ทราบล่วงหน้าในระยะสั้น

05

เกี่ยวกับ เรดาฟอน

Raydafon hydraulic cylinder factory
Raydafon ผลิตกระบอกไฮดรอลิกสำหรับรถยก รถเครนเคลื่อนที่ รถบรรทุกขยะ ยานพาหนะทำงานทางอากาศ และยานพาหนะพิเศษอื่นๆ

Raydafon เป็นผู้ผลิตที่มุ่งเน้นด้านโซลูชันระบบไฮดรอลิกและระบบส่งกำลัง เราไม่พึ่งพาภาษาส่งเสริมการขาย — เราสร้างผลิตภัณฑ์อย่างต่อเนื่องและปล่อยให้คุณภาพที่เชื่อถือได้ดำเนินธุรกิจ ตลอดหลายปีที่ผ่านมา เราได้มุ่งเน้นไปที่การพัฒนาและการผลิตกระบอกไฮดรอลิก โดยมีโมเดลที่หลากหลายและการปรับเปลี่ยนที่ยืดหยุ่นสำหรับเครื่องจักรก่อสร้างและการใช้งานในยานพาหนะพิเศษ

นอกเหนือจากกระบอกไฮดรอลิกสำหรับรถยกแล้ว กลุ่มผลิตภัณฑ์ของเรายังครอบคลุมถึงกระบอกไฮดรอลิกสำหรับเครนเคลื่อนที่ กระบอกไฮดรอลิกสำหรับรถบรรทุกขยะ และกระบอกไฮดรอลิกสำหรับยานพาหนะทำงานทางอากาศ ทั้งหมดนี้ใช้วัสดุที่มีความแข็งแรงสูงและการประมวลผลที่แม่นยำเพื่อให้ทำงานได้อย่างเสถียรภายใต้สภาวะการทำงานที่มีแรงดันสูงและมีความถี่สูง

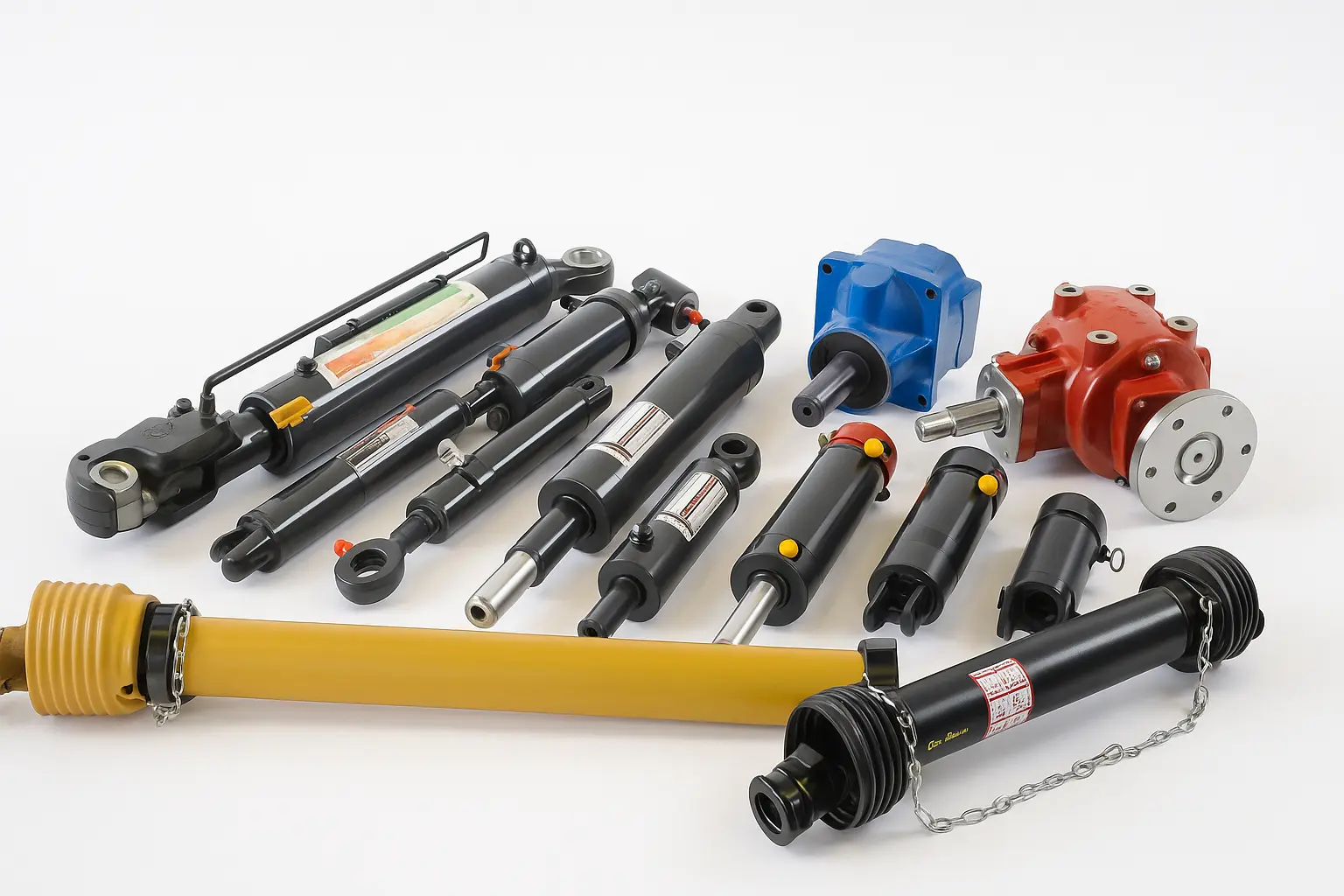

นอกจากกระบอกไฮดรอลิกแล้ว Raydafon ยังจัดหากลุ่มผลิตภัณฑ์ระบบส่งกำลังแบบครบวงจรด้วยเพลาส่งกำลัง, กระปุกเกียร์การเกษตร, เกียร์ที่แม่นยำและกระปุกเกียร์ดาวเคราะห์. ผู้ผลิตเครื่องจักรทั้งหมด ช่างซ่อม และตัวแทนจำหน่ายชิ้นส่วนสามารถจัดหาส่วนประกอบหลายชิ้นจากซัพพลายเออร์รายเดียว ช่วยลดการประสานงานที่ซ้ำซ้อน

06

คำถามที่พบบ่อยเกี่ยวกับกระบอกไฮดรอลิกของรถยก

ฉันต้องมีข้อมูลอะไรบ้างในการเสนอราคา?

ส่งน้ำหนักรถยก ฟังก์ชั่นกระบอกสูบ (ยก เอียง หรือเปลี่ยนเกียร์ด้านข้าง) รู เส้นผ่านศูนย์กลางก้าน ระยะชัก รูปแบบปลายเชื่อมต่อ ขนาดการติดตั้ง และแรงดันใช้งาน ภาพวาด ภาพถ่ายตัวอย่าง หรือหมายเลขชิ้นส่วนที่มีอยู่จะช่วยเร่งการยืนยันได้อย่างมาก

คุณสามารถจัดหาอะไหล่กระบอกสูบของรถยกที่มีอยู่ได้หรือไม่

ใช่. ส่งหมายเลขชิ้นส่วนเดิมหรือภาพวาดระบุขนาดแล้วเราจะยืนยันการจับคู่ นี่เป็นเส้นทางที่พบบ่อยที่สุดสำหรับความต้องการเปลี่ยนทดแทนหลังการขาย

คุณจัดหาชุดซ่อมและกระบอกสูบครบชุดหรือไม่

ใช่. สามารถจัดหาชุดซ่อมได้ตามความต้องการของลูกค้า ซึ่งเป็นประโยชน์สำหรับช่างซ่อมรถยกและวิศวกรอุปกรณ์ที่ต้องการซ่อมแซมรถบรรทุกนอกสถานที่

กระบอกสูบเหล่านี้ทำงานที่แรงดันเท่าใด

โดยทั่วไปกระบอกไฮดรอลิกของรถยกจะทำงานในช่วง 7–14 MPa ขึ้นอยู่กับน้ำหนักและการทำงานของรถยก แต่ละกระบอกสูบได้รับการทดสอบแรงดันก่อนจัดส่งเพื่อยืนยันประสิทธิภาพตามพิกัดที่ระบุ

ก้านลูกสูบใช้การรักษาพื้นผิวแบบใด?

ส่วนประกอบหลักทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง โดยมีพื้นผิวก้านชุบด้วยไฟฟ้าหรือฮาร์ดโครมเพื่อให้ทนต่อการกัดกร่อนและการสึกหรอ เหมาะสำหรับการใช้งานบ่อยครั้งและสภาพแวดล้อมการทำงานที่รุนแรง

คุณรองรับรูปแบบการเจาะ ระยะชัก และการเชื่อมต่อแบบกำหนดเองหรือไม่?

ใช่. เราจัดหาโซลูชันที่ปรับแต่งตามความต้องการซึ่งมีเส้นผ่านศูนย์กลางกระบอกสูบ ระยะชัก และรูปแบบปลายการเชื่อมต่อที่แตกต่างกัน ซึ่งตรงกับรุ่นรถยกเฉพาะและความเข้มข้นในการใช้งาน รวมถึงโครงการ OEM และ ODM

ขอใบเสนอราคากระบอกไฮดรอลิกของรถยก

ส่งรุ่นรถยก ฟังก์ชั่นกระบอกสูบ กระบอกสูบ ระยะชัก และรายละเอียดการติดตั้ง Raydafon จะยืนยันข้อกำหนดและส่งคืนใบเสนอราคาพร้อมระยะเวลารอคอยสินค้า ไม่ว่าคุณจะเป็นผู้ผลิตรถยก ผู้วางระบบไฮดรอลิก หรือหน่วยบำรุงรักษา

สินค้า
View as

กระบอกเอียงรถยก

กระบอกเอียงรถยก

กระบอกไฮดรอลิกแบบเอียงของรถยกของ Raydafon เป็นกระบอกไฮดรอลิกที่ออกแบบเป็นพิเศษสำหรับการควบคุมการเอียงของเสาโช้คบนรถยกขนาด 1.5-18 ตัน ผลิตจากเหล็กความแข็งแรงสูงพร้อมลูกสูบ ตัวกระบอกสูบ ก้าน และชุดซีลที่เข้ากัน แรงดันใช้งาน 7-14 MPa ไม่มีความผันผวนของแรงดันภายใต้ภาระ เส้นผ่านศูนย์กลางรูเจาะมาตรฐาน 60-100 มม. เส้นผ่านศูนย์กลางก้าน 25-40 มม. ช่วงชัก 32-193 มม. การยึดสกรูและการเชื่อมต่อแหวนยึดช่วยให้เปลี่ยนซีลน้ำมันได้ภายในไม่กี่นาทีโดยไม่ต้องถอดเสาออก เหมาะสำหรับทำโกดัง โรงงาน และท่าเรือ มีระยะเจาะ ระยะชัก และระยะการติดตั้งแบบกำหนดเองสำหรับรถยกยี่ห้อ OEM จำนวนขั้นต่ำ 50 หน่วย ระยะเวลารอสินค้า 25-35 วัน ส่งรุ่นรถยก ข้อกำหนดกระบอกสูบ/ระยะชัก และปริมาณเพื่อขอใบเสนอราคา
กระบอกยกรถยก

กระบอกยกรถยก

กระบอกสูบรถยกของ Raydafon เป็นส่วนประกอบของรถยกแนวตั้งที่ติดตั้งอยู่บนเสาเพื่อใช้ในการยกและลดระดับของรถยก ผลิตจากเหล็กความแข็งแรงสูงพร้อมลูกสูบที่เข้ากันและโครงสร้างวงแหวนซีลที่ปรับให้เหมาะสม รุ่นมาตรฐานครอบคลุมรูเจาะ Φ56-60 มม. ก้าน Φ45 มม. ระยะชัก 1500-1505 มม. และแรงดันใช้งาน 17.5-18.1 MPa รุ่นขั้นสูงประกอบด้วยอุปกรณ์บัฟเฟอร์ที่ป้องกันการกระแทกอย่างแรงในจังหวะเต็มกำลัง ปกป้องทั้งสินค้าและโครงสร้างเสา ใช้ได้กับรถยกไฟฟ้าและดีเซล รุ่นมาตรฐานห้ารุ่นตั้งแต่ N30M300 ถึง A2A35M300 มีรูและระยะชักแบบกำหนดเองสำหรับ OEM จำนวนขั้นต่ำ 50 หน่วย ระยะเวลารอสินค้า 25-35 วัน ส่งรุ่นรถยก ความต้องการระยะชัก และปริมาณเพื่อขอใบเสนอราคา
ในฐานะผู้ผลิตและซัพพลายเออร์ กระบอกไฮดรอลิกรถยก ที่เชื่อถือได้ในประเทศจีนผลิตภัณฑ์ของเราได้ผ่านการรับรอง CE หากคุณต้องการซื้อผลิตภัณฑ์ที่มีคุณภาพโปรดติดต่อเรา
