Factory Direct PTO Shaft for Tractors and Agricultural Implements

เพลา PTO ของ Raydafon — สิ่งที่เราทำและวิธีสร้างมัน

โรงงานและประสบการณ์ของเรา

  • เรามุ่งเน้นด้านการวิจัยและพัฒนาและการผลิตเพลาส่งกำลัง และมีประสบการณ์เชิงลึกในระบบส่งกำลังทางการเกษตร
  • โรงงานของเราตั้งอยู่ในกลุ่มอุตสาหกรรมอุปกรณ์การเกษตรของจีน
  • เราควบคุมกระบวนการทั้งหมด: การจัดหาวัสดุ การตีขึ้นรูป การตัดเฉือน การประกอบ และการทดสอบ
  • เราจัดหาเพลา PTO ครบวงจรสำหรับเครื่องตัดหญ้า รถไถเดินตาม เครื่องหว่านปุ๋ย รถบด และอื่นๆ
  • ผลิตภัณฑ์ของเราส่งไปยังยุโรป อเมริกา ตะวันออกกลาง อเมริกาใต้ และตลาดเกษตรกรรมที่พัฒนาแล้วอื่นๆ

เน้นการออกแบบ: ความปลอดภัย ความอเนกประสงค์ ความทนทาน

  • เพลาขับทุกอันใช้ท่อเหล็กคาร์บอนความแข็งแรงสูงและตะเกียบเหล็กหลอม
  • ความแข็งแรงสูงและแรงบิดสูง — มีเสถียรภาพภายใต้ภาระหนักและการทำงานที่ความถี่สูง
  • เรามีอินเทอร์เฟซมาตรฐานสากลหลายแบบ: ประเภท CE ของอิตาลี, ประเภท WAL ของเยอรมัน, มาตรฐาน ASAE ของอเมริกา ฯลฯ
  • ทำให้เพลาของเราเข้ากันได้กับเครื่องจักรกลการเกษตรยี่ห้อต่างๆ

คุณลักษณะด้านความปลอดภัยที่เราสร้างขึ้น

  • ฝาครอบนิรภัยและคลัตช์จำกัดแรงบิดเป็นมาตรฐาน ป้องกันความเสียหายจากการบรรทุกเกินและการบาดเจ็บส่วนบุคคลจากการติดขัด
  • รุ่นไฮเอนด์บางรุ่นรองรับการเสียบและดึงออกอย่างรวดเร็ว — เปลี่ยนและซ่อมแซมกลางแจ้งได้ง่าย
  • ตำแหน่งรูหล่อลื่นได้รับการออกแบบมาอย่างดีพร้อมโครงสร้างการซีล — ขยายรอบการหล่อลื่นและลดการบำรุงรักษารายวัน
  • แต่ละชุดผ่านการทดสอบความสมดุลแบบไดนามิกและแรงกระแทกก่อนออกจากโรงงาน — ไม่มีการสั่นสะเทือนที่ผิดปกติที่ความเร็วสูง

การปรับแต่งและการจัดหา

  • เราให้บริการ OEM เครื่องจักรกลการเกษตรและช่องทางการค้าปลีก — เราทราบถึงความแตกต่างในอุตสาหกรรมต่างๆ
  • เราสนับสนุนการปรับแต่งตัวอย่างและการผลิตที่ไม่ได้มาตรฐานเป็นชุด
  • รอบการจัดส่งที่ยืดหยุ่น ทีมเทคนิคของเราช่วยเหลือในการเลือกและจับคู่อินเทอร์เฟซ
  • รุ่นมาตรฐานมีอยู่ในสต็อกเสมอและสามารถจัดส่งได้ในวันเดียวกัน

ตำแหน่งที่ใช้เพลา PTO ของเรา

  • เครื่องจักรการเกษตรขนาดกลางและขนาดใหญ่
  • อุปกรณ์ทำสวน
  • เครื่องจักรอาหารสัตว์

หากคุณมีแอปพลิเคชันเฉพาะติดต่อเราสำหรับแบบร่าง คู่มือข้อมูลจำเพาะ หรือการสนับสนุนการทดสอบตัวอย่าง เราจะปรับแต่งโซลูชันการส่งสัญญาณให้กับคุณ

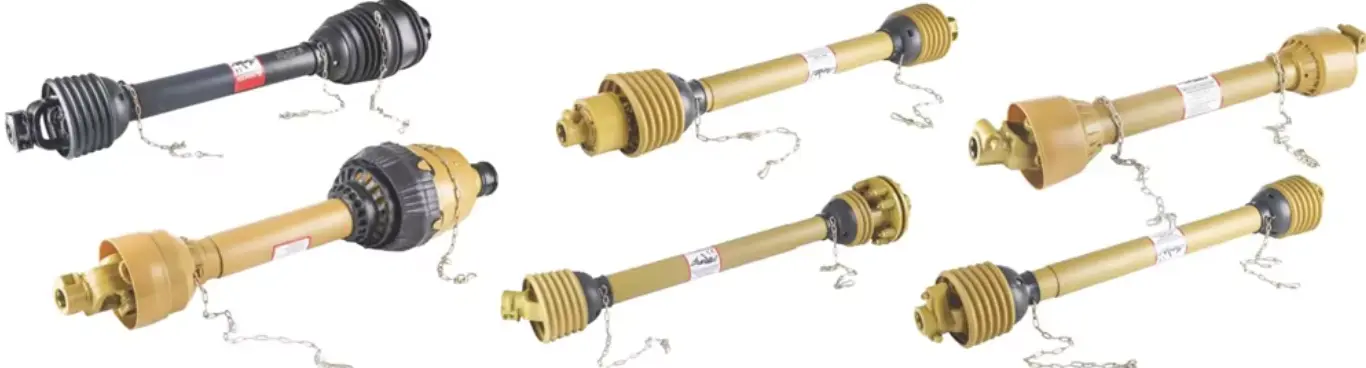

Raydafon PTO Shaft

วิธีถอดเพลา PTO ออกจากกระปุกเกียร์

การถอดเพลาขับ PTO ไม่ใช่เรื่องยาก แต่การถอดเพลาขับ PTO ไม่ถูกต้องอาจทำให้ส่วนประกอบอินเทอร์เฟซเสียหายหรือก่อให้เกิดอันตรายด้านความปลอดภัยได้ นี่คือวิธีที่เราแนะนำให้ทำ

ก่อนที่คุณจะเริ่ม

  • ปิดแหล่งพลังงานก่อน
  • ตรวจสอบให้แน่ใจว่าอุปกรณ์ปิดสนิทแล้วก่อนที่จะเริ่ม

ตรวจสอบประเภทการเชื่อมต่อ

  • เพลา PTO ของ Raydafon ส่วนใหญ่ใช้โครงสร้างล็อคเพื่อความปลอดภัย
  • มองหาแหวนล็อคหรือสลักแบบกดใกล้กับปลายกระปุกเกียร์
  • บางรุ่นใช้สกรู คุณจะต้องใช้ประแจหกเหลี่ยมหรือทอร์ก

ขั้นตอนการกำจัด

  • จับฝาครอบป้องกันใกล้กับกระปุกเกียร์แล้วดึงกลับอย่างระมัดระวังเพื่อให้เห็นการเชื่อมต่อ
  • สำหรับประเภทแหวนล็อคกระดุม: กดแหวนด้วยมือข้างหนึ่งแล้วค่อยๆ ดึงแกนออกด้วยมืออีกข้าง
  • สำหรับประเภทสกรู: คลายเกลียวสกรูยึด แล้วค่อยๆ ดึง

สิ่งที่ควรระวัง

  • อย่าดึงอย่างรุนแรงหรือเขย่ามากเกินไป เพราะอาจทำให้ร่องเกียร์หรือซีลน้ำมันแบริ่งเสียหายได้
  • หากอินเทอร์เฟซเป็นสนิมและติดอยู่ ให้สเปรย์น้ำยากำจัดสนิมหล่อลื่น รอสักครู่แล้วลองช้าๆ
  • หากยังทำได้ยาก ให้ใช้ค้อนยางเคาะขอบเปลือกเบาๆ สองครั้งเพื่อช่วยคลายออก

หลังจากการกำจัด

  • ตรวจสอบส่วนเชื่อมต่อร่องฟันเพื่อหาครีบ การสึกหรอ หรือการเสียรูป
  • หากคุณพบปัญหา อย่าติดตั้งอย่างหนัก ให้เปลี่ยนอุปกรณ์เสริมก่อน
  • เพลาและกระปุกเกียร์ PTO ของ Raydafon มีอินเทอร์เฟซมาตรฐาน — จัดทิศทางและถอยกลับโดยไม่ต้องใช้กำลัง

หากคุณชนกับโครงสร้างที่ไม่แน่นอนหรือติดขัดติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Raydafon. เราสามารถจัดเตรียมภาพวาดโครงสร้างหรือวิดีโอแนะนำตามแบบจำลองของคุณได้ ดังนั้นคุณจึงไม่ทำให้ตารางการทำฟาร์มล่าช้า

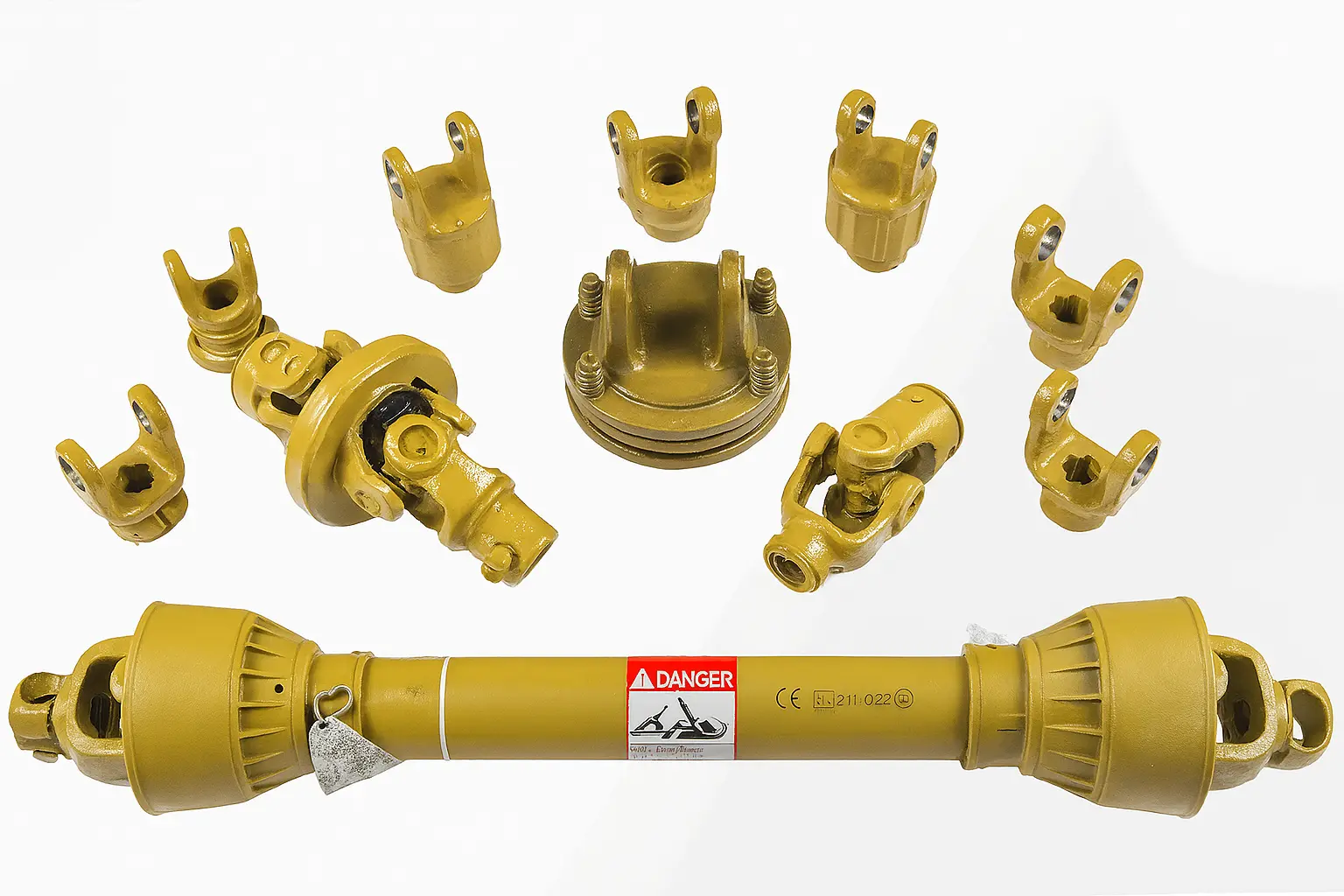

PTO shaft removal

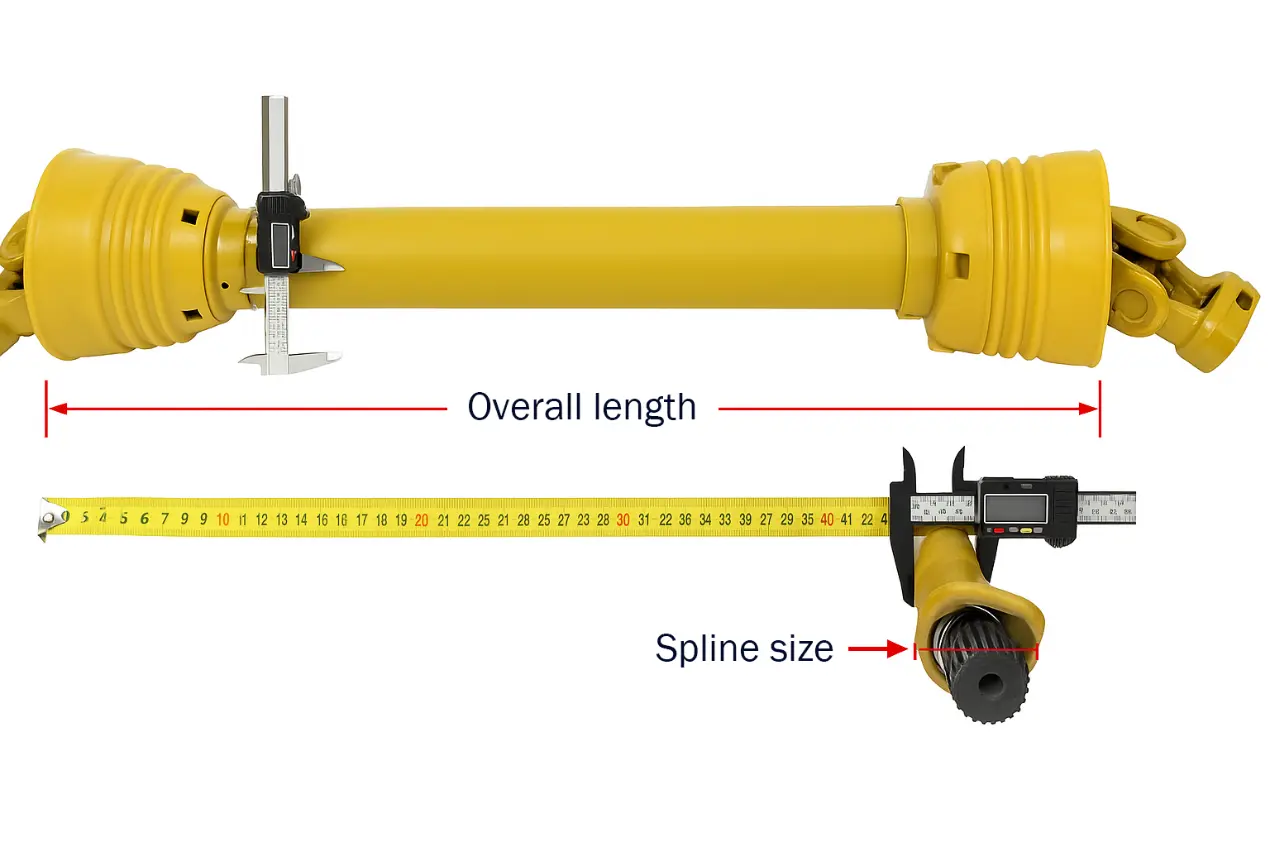

วิธีการวัดเพลา PTO

ก่อนที่จะเปลี่ยนหรือปรับแต่งเพลาขับ PTO การวัดที่แม่นยำเป็นสิ่งสำคัญ ขนาดไม่ถูกต้องส่งผลต่อการติดตั้ง และอาจทำให้การทำงานไม่ดีหรืออุปกรณ์เสียหาย เราแนะนำให้ถอดเพลาออกจากอุปกรณ์ก่อนทำการวัด

1. ความยาวรวม

  • วัดจากปลายถึงปลายในสถานะหดกลับ
  • นั่นหมายถึงจากขอบด้านนอกของส้อมข้างหนึ่งไปยังขอบด้านนอกของส้อมอีกข้างหนึ่ง
  • อย่าวัดเพียงความยาวของฝัก — ซึ่งไม่ถูกต้อง

2. ขนาดร่องฟัน (ขั้วต่อปลายเอาต์พุต)

  • ข้อมูลจำเพาะของร่องฟันทั่วไป: 1-3/8" 6 ฟัน, 1-3/8" 21 ฟัน, 1-3/4" 20 ฟัน ฯลฯ
  • ใช้คาลิเปอร์เพื่อวัดเส้นผ่านศูนย์กลางภายนอกของร่องฟันเฟือง
  • นับจำนวนฟันเฟือง
  • ตัวเชื่อมต่อ Raydafon รองรับมาตรฐานสากลหลายมาตรฐานเพื่อการเชื่อมต่อกับแบรนด์ต่างๆ ได้อย่างง่ายดาย

3. ประเภทและโครงสร้างเส้นผ่านศูนย์กลางท่อ

  • ส่วนตรงกลางมักเป็นท่อหกเหลี่ยม ท่อรูปดาว หรือท่อสี่เหลี่ยม
  • สิ่งนี้จะกำหนดความจุแรงบิดและช่วงยืดไสลด์
  • ใช้เวอร์เนียร์คาลิเปอร์เพื่อวัดระยะห่างระหว่างด้านตรงข้าม (ด้านขนานสำหรับท่อหกเหลี่ยม ระยะห่างฟันสำหรับท่อรูปดาว)
  • บันทึกระยะชักยืดไสลด์ทั้งหมด

4. โครงสร้างการป้องกันความปลอดภัย

  • ยืนยันว่าปลอกหุ้มเสร็จสมบูรณ์หรือไม่
  • ตรวจสอบแหวนกันลื่นที่ปลายทั้งสองด้านของเพลา
  • ซึ่งจะช่วยพิจารณาว่าเพลาขับสามารถใช้งานได้ต่อไปหรือไม่

หากคุณไม่แน่ใจว่าจะวัดอย่างไร หรือกังวลเกี่ยวกับข้อผิดพลาดในการวัด ให้ถ่ายภาพและส่งข้อมูลของคุณไปยังทีมเทคนิคของ Raydafon เราให้การยืนยันการวาดขนาด คำแนะนำการจับคู่อย่างรวดเร็ว หรือการประมวลผลแบบกำหนดเอง คุณเลือกสิ่งที่ถูกต้องเพลาพีทีโอและใช้งานได้ทันทีหลังติดตั้งโดยไม่มีการดัดแปลงใดๆติดต่อเราสำหรับแบบฟอร์มยืนยันขนาดหรือวิดีโอคำแนะนำฟรี

PTO shaft measurement

เกี่ยวกับ เรดาฟอน

Raydafon เป็นผู้ผลิตที่มุ่งเน้นด้านระบบส่งกำลังและเทคโนโลยีไฮดรอลิก เรามีอุปกรณ์การเกษตร ระบบอัตโนมัติทางอุตสาหกรรม และสาขาพลังงานใหม่ๆ ให้บริการมายาวนาน

  • ตั้งอยู่ในสายพานอุตสาหกรรมหลักของชิ้นส่วนเกียร์ในประเทศจีน
  • ระบบห่วงโซ่อุปทานที่สมบูรณ์และความสามารถในการประมวลผลที่เป็นอิสระ
  • ระบบโรงงานแบบครบวงจร: การวิจัยและพัฒนา การหล่อ การตกแต่ง การประกอบ และการทดสอบ
  • เรายึดถือคุณภาพเป็นรากฐาน การส่งมอบเป็นเกณฑ์ และการบริการเป็นการสนับสนุน
  • เรานำเสนอโซลูชั่นการส่งกำลังที่เสถียรและเชื่อถือได้สำหรับลูกค้าทั่วโลก

สายผลิตภัณฑ์ของเรา

  • กระปุกเกียร์หนอนประสิทธิภาพสูง
  • กระปุกเกียร์ Planetary ขนาดกะทัดรัดและมีอัตราส่วนสูง
  • กระบอกไฮดรอลิกสำหรับเครื่องจักรกลการเกษตรและอุปกรณ์ทางวิศวกรรม
  • ชิ้นส่วนมาตรฐานและการปรับแต่งที่ไม่ได้มาตรฐาน — เราตอบสนองอย่างรวดเร็วและมอบโซลูชันที่ยืดหยุ่น

แอปพลิเคชันและตลาด

  • เครื่องจักรการหว่านและการปฏิสนธิ
  • อุปกรณ์ผสม
  • ระบบติดตามไฟฟ้าโซลาร์เซลล์
  • ยกแพลตฟอร์ม
  • ส่งออกไปยังเอเชียตะวันออกเฉียงใต้ อเมริกาใต้ ยุโรปตะวันออก ตะวันออกกลาง และอื่นๆ อีกมากมาย

แต่ละชุดจะผ่านการตรวจสอบโรงงานหลายรอบ: การทดสอบแรงบิด การทดสอบการซีล การตรวจสอบความทนทานต่อการประกอบ ผลิตภัณฑ์ทุกชิ้นถูกสร้างขึ้นมาเพื่อให้ "ทำงานได้อย่างเสถียรและส่งตรงเวลา"

หากคุณกำลังมองหาโรงงานและซัพพลายเออร์กระปุกเกียร์และชิ้นส่วนไฮดรอลิกของจีนที่เชื่อถือได้ Raydafon คือพันธมิตรที่คุณไม่ควรพลาด เรายินดีต้อนรับลูกค้าทั่วโลกเพื่อหารือเกี่ยวกับความร่วมมือกับภาพวาดและตัวอย่าง เราช่วยลูกค้าสร้างระบบกลไกที่มีประสิทธิภาพและทนทานด้วยราคาที่แข่งขันได้ เทคโนโลยีระดับมืออาชีพ และการส่งมอบที่เสถียรอย่างต่อเนื่อง

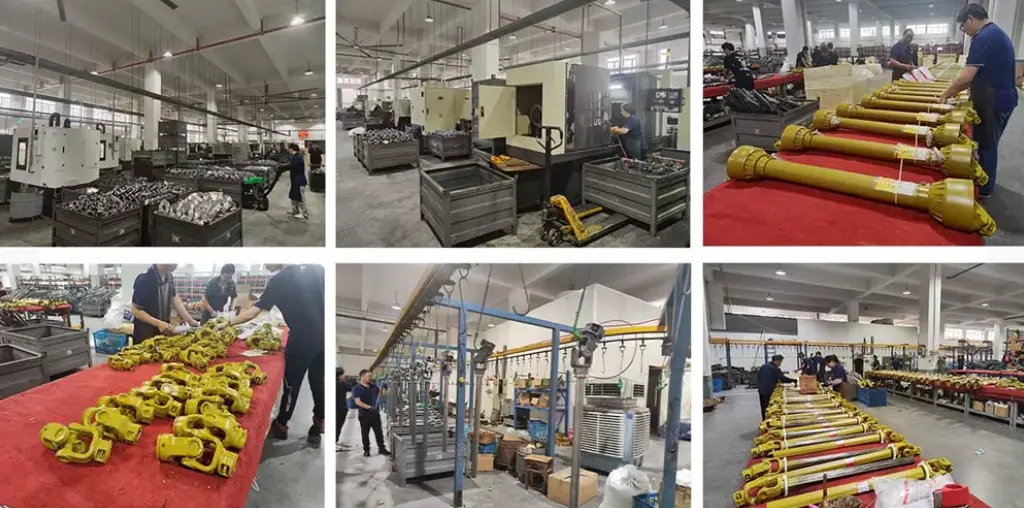

Raydafon factory

สินค้า
View as

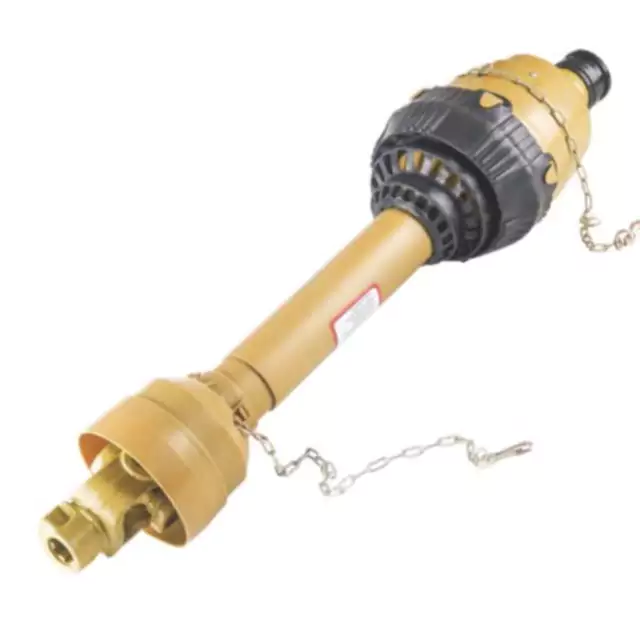

เพลา PTO สำหรับเครื่องอัดฟางแบบกลม Krone

เพลา PTO สำหรับเครื่องอัดฟางแบบกลม Krone

เพลา PTO เครื่องวิดน้ำทรงกลมของ Krone ครอบคลุม KR100/125/155/130/160, 1500/1800, 1500V/1250 MC และ 1250/1550 ตัวเลือกขนาด 4 มาตรฐานและขนาด 4 CV ใช้เพลา 1210 ที่มีร่องฟัน 1.375-6 ขนาด 6 CV มีจำหน่ายสำหรับรุ่น 1500/1800 และรุ่น 1250/1500 ที่เลือก 1500V/1250 MC ใช้ 2380 หรือ 2480 CV ที่มีค่า 1.375-6 ตัวเลือกคลัตช์ ได้แก่ FT34 ที่ 1,000 N·m, FT32 ที่ 1,000 N·m, FT42 ที่ 1,450 N·m, คัตเอาท์ K64/2 ที่ 1,050 หรือ 1,500 N·m และ FF1 ที่ 1,000 N·m หมายเลขชิ้นส่วนพื้นฐาน CV คือ 71R4121UCW07000 สำหรับ CAT3/540 และ 71R6121UCW07000 สำหรับ CAT4/540 ทั้งคู่ 1.375-6 จะมีการเสนอราคาขั้นต่ำ การปรับแต่ง และเวลานำต่อคำสั่งซื้อ หลังจากที่รุ่นเครื่องวิดน้ำและการกำหนดค่าเพลาที่มีอยู่ได้รับการยืนยันแล้ว

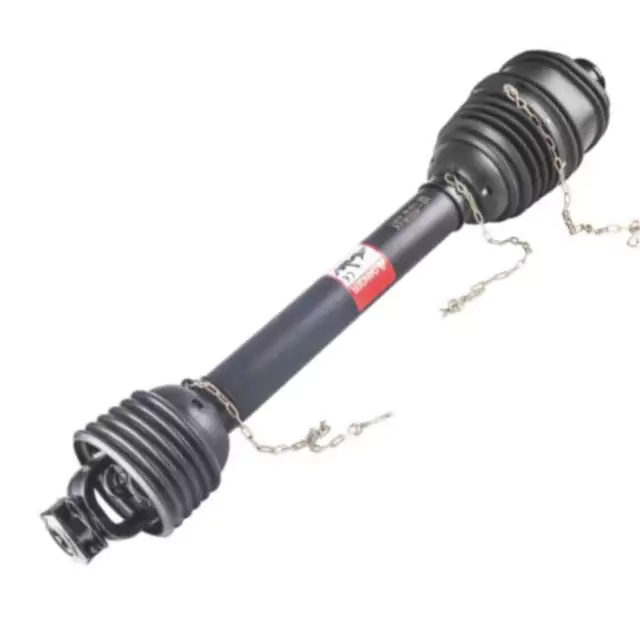

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH — ครอบคลุม RB444, RB454, RB455A, RB464, RB554 และ RB564 รวมถึงรุ่น RB454 Silage และ RB454 Rotor Cutter ระบบขับเคลื่อนความเร็วคงที่ CAT4 และ CAT5 พร้อมคลัตช์เสียดสี อินพุตสไปน์ 1.375-6 หรือ 1.375-21 ขึ้นอยู่กับรถแทรกเตอร์ ความต้องการพลังงาน 40–100 แรงม้า (30–75 กิโลวัตต์) แรงบิดของคลัตช์อ้างอิงตั้งแต่ 1,000 N·m (CAT3/S4) ถึง 1,800 N·m (CAT4/S6) ส่งรุ่นเครื่องอัดฟางและเฟืองเพลา PTO ของรถแทรกเตอร์ — เราจะยืนยันประเภทระบบขับเคลื่อน แรงบิดคลัตช์ และความยาวเพลา และส่งคืนใบเสนอราคาจากโรงงานภายใน 24 ชั่วโมง

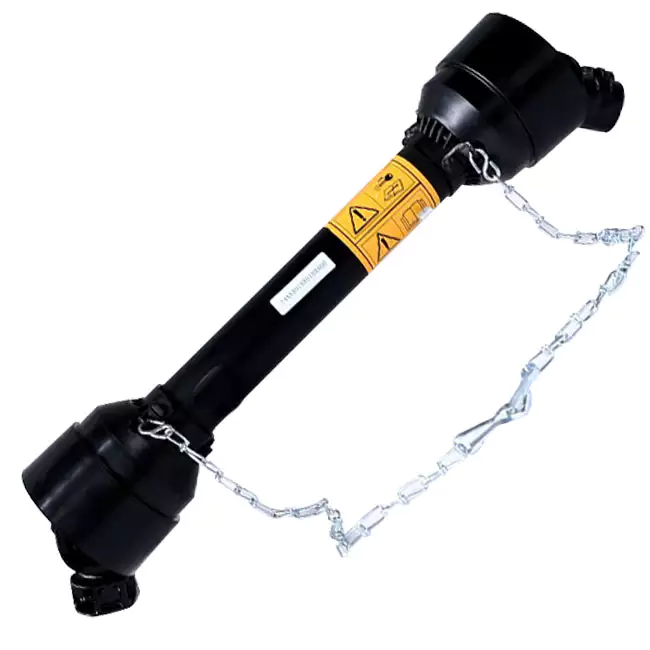

เพลา PTO สำหรับ Holland Square Balers 900 รุ่น

เพลา PTO สำหรับ Holland Square Balers 900 รุ่น

เพลา PTO นี้สำหรับนิวฮอลแลนด์สแควร์บาลเลอร์ 900 รุ่นที่สร้างขึ้นอย่างระมัดระวังโดย Raydafon ได้รับการออกแบบมาสำหรับ Balers สแควร์ใหม่ของ Holland 900 Series มันใช้โครงสร้างหลอดมะนาวที่เป็นของแข็งและติดตั้งอินเทอร์เฟซแบบสปิน 1-3/8 "Z6 มาตรฐานที่ปลายทั้งสองเพื่อให้แน่ใจว่าการส่งพลังงานที่ราบรื่นและมีประสิทธิภาพและเหมาะสมกับอุปกรณ์ของคุณในฐานะผู้ผลิตมืออาชีพและซัพพลายเออร์ที่เชื่อถือได้จากประเทศจีนเราจัดหาโดยตรงจากโรงงาน

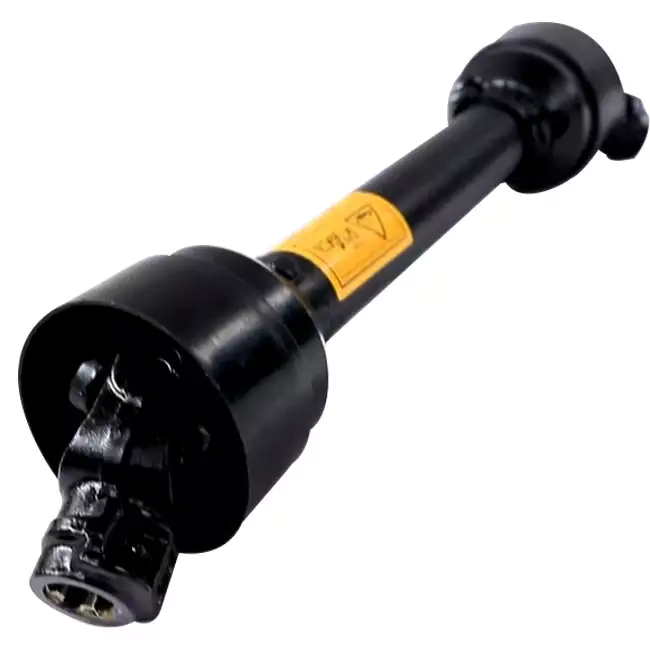

เพลา PTO สำหรับ New Holland Bigbaler Square Balers 330 340

เพลา PTO สำหรับ New Holland Bigbaler Square Balers 330 340

ในฐานะผู้ผลิตและซัพพลายเออร์ที่รู้จักกันดีในประเทศจีน Raydafon ได้สร้างเพลา PTO นี้อย่างระมัดระวังสำหรับนิวฮอลแลนด์ Bigbaler Square Balers 330 340 ในโรงงานของตัวเอง! มันใช้เพลาเหล็กโลหะผสม 40cr ที่มีความแข็งแรงสูงพร้อมกับข้อต่อสากลที่ปิดผนึกสองครั้งโหลดแรงบิด 3500Nm และเข้ากันได้กับอินเทอร์เฟซความเร็ว 540/1000 รอบต่อนาที ผลิตภัณฑ์ตรงกับอินเทอร์เฟซพลังงานของ Holland 330/340 Baler ใหม่และการติดตั้งนั้นสะดวกและเสถียร ในฐานะที่เป็นโรงงานแหล่งที่มา Raydafon ให้บริการโซลูชั่นการส่งที่เชื่อถือได้ในราคาที่เหมาะสมทำให้การดำเนินงานของ Baling มีประสิทธิภาพมากขึ้น!

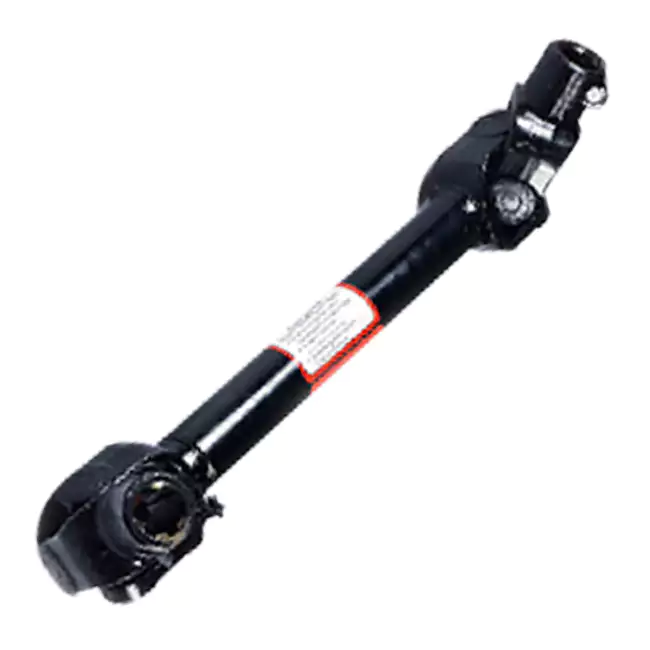

เพลาส่งกำลังสำหรับ New Holland Discbines

เพลาส่งกำลังสำหรับ New Holland Discbines

ในฐานะผู้ผลิตมืออาชีพที่มีส่วนร่วมอย่างลึกซึ้งในด้านการส่งกำลังทางการเกษตรในประเทศจีน Raydafon ได้ปรับแต่งเพลา PTO สำหรับ Discbines ของ New Holland ใช้เพลาเหล็กอัลลอยด์ที่มีความแข็งแรงสูงพร้อมแบริ่งลูกกลิ้งเรียวสองแถว ซึ่งสามารถรับแรงบิดได้ 3200 นิวตันเมตร และปรับให้เข้ากับอินเทอร์เฟซกำลังของเครื่องตัดหญ้าแบบจานทุกกลุ่มของ New Holland พื้นผิวของผลิตภัณฑ์นี้ผ่านการพ่นนาโนเซรามิกสามชั้น และความต้านทานการกัดกร่อนสูงกว่ากระบวนการแบบเดิมถึง 60% เนื่องจากโรงงานเป็นผู้จัดหาโดยตรง ราคาของ Raydafon จึงต่ำกว่าแบรนด์ในยุโรปถึง 25% และยังสามารถให้บริการปรับแต่งที่ไม่ได้มาตรฐาน ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับฟาร์มปศุสัตว์ในการอัปเกรดอุปกรณ์ตัดหญ้า

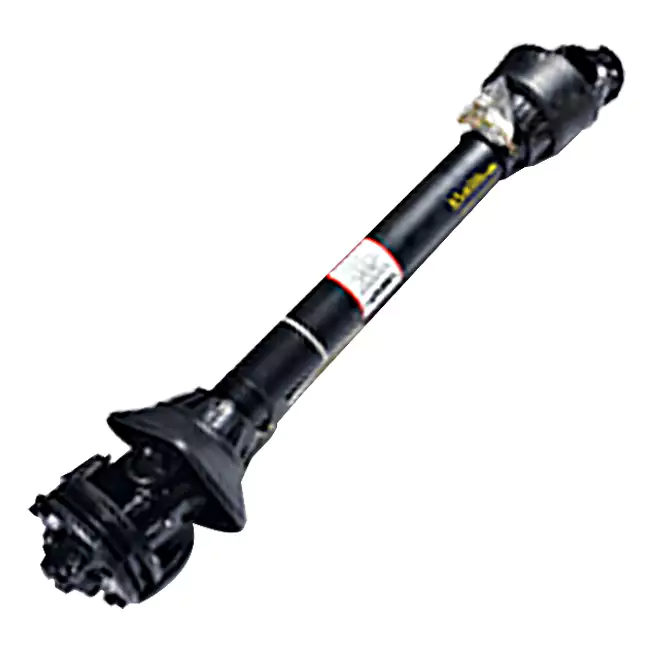

สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340

สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340

เพลา PTO คลัตช์สลิปทดแทนขายส่งสำหรับเครื่องตัดหญ้าแบบแผ่นดิสก์ 1340 / Hesston 1340 และ 1345 ชุดประกอบ CV คู่ 55N แทนที่ข้อต่อ CV 80 องศาที่ฝั่งรถแทรกเตอร์และข้อต่อ CV 50 องศาในด้าน discbine โดยทั่วไปการเชื่อมต่อของแทรคเตอร์คือ 1.375-21; ใช้การเชื่อมต่อคือแคลมป์กลม 1.50 นิ้ว โครงสร้างใช้ปลาย 6 เส้นโค้ง 1-3/8 นิ้ว คลัตช์เสียดสีแบบแผ่นคู่ตั้งไว้ที่แรงบิดสลิป 2,800 N·m และกลับเข้าทำงานอีกครั้งหลังจากโอเวอร์โหลด หมายเลขชิ้นส่วน 14656849, 82-14656849 และ 83-14656849 อยู่ในรายการสำหรับการประกอบแบบสมบูรณ์ กึ่งใช้งาน และกึ่งแทรกเตอร์ ความเข้ากันได้ประกอบด้วย Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 และ New Idea 5512 โดยจะเสนอราคาขั้นต่ำ การปรับแต่ง และเวลาดำเนินการตามคำสั่งซื้อ หลังจากยืนยันหมายเลขชิ้นส่วนและขนาดการเชื่อมต่อแล้ว
ในฐานะผู้ผลิตและซัพพลายเออร์ เพลาพีทีโอ ที่เชื่อถือได้ในประเทศจีนผลิตภัณฑ์ของเราได้ผ่านการรับรอง CE หากคุณต้องการซื้อผลิตภัณฑ์ที่มีคุณภาพโปรดติดต่อเรา
