เฟืองเกลียวพลาสติก
  • เฟืองเกลียวพลาสติกเฟืองเกลียวพลาสติก
  • เฟืองเกลียวพลาสติกเฟืองเกลียวพลาสติก

เฟืองเกลียวพลาสติก

Raydafon ผลิตเฟืองเกลียวพลาสติกแบบกำหนดเองใน POM และไนลอนที่โรงงานของตัวเองในหนิงโป ประเทศจีน เครื่องมือมาตรฐานครอบคลุมโมดูล M0.1–M2.0, รูตั้งแต่ Ø1.40 มม. ถึง Ø3.05 มม., เส้นผ่านศูนย์กลางภายนอก Ø10–Ø50 มม. (สูงสุด Ø120 มม. สำหรับเครื่องมือแบบกำหนดเอง) และความกว้างของหน้าตัด 2.0–10.0 มม. โดยมีช่วงอุณหภูมิในการทำงานที่ −30 °C ถึง +100 °C เนื่องจากรูปแบบฟันถูกสร้างขึ้นในแม่พิมพ์ฉีดแทนที่จะตัด มุมเกลียวและโปรไฟล์จึงยังคงสม่ำเสมอทั่วทั้งชุด และเกียร์ทำงานแบบหล่อลื่นได้เองและเงียบ — สัญญาณรบกวนที่วัดได้ต่ำกว่าระบบขับเคลื่อนเฟืองตรงที่เทียบเท่าในการใช้งานเดียวกันประมาณ 20% เกรดที่เติมแก้วมีจำหน่ายในกรณีที่ต้องใช้แรงบิดหรือความแข็งสูงกว่า และพลาสติกหรือเกียร์โลหะที่กลึงแล้วจะถูกเสนอราคาในกรณีที่พลาสติกขึ้นรูปไม่สามารถตอบสนองหน้าที่ได้ ส่งรายละเอียดรูปวาดหรือตัวอย่างของคุณเพื่อตรวจสอบเครื่องมือและใบเสนอราคาภายใน 24 ชั่วโมง

เฟืองลานพลาสติก — POM และไนลอน, M0.1 ถึง M2.0

เฟืองเกลียวแบบฉีดขึ้นรูปสำหรับไดรฟ์ขนาดเล็กที่ต้องการการทำงานที่เงียบ ไม่มีการหล่อลื่น และน้ำหนักเบา เครื่องมือมาตรฐานครอบคลุมโมดูล M0.1–M2.0 รูตั้งแต่ Ø1.40 ถึง Ø3.05 มม. เส้นผ่านศูนย์กลางภายนอก Ø10–Ø50 มม. และความกว้างของหน้าตัด 2.0–10.0 มม. พร้อมรูปทรงฟันที่ขึ้นรูปแทนฟันที่ตัด — ดังนั้นความสม่ำเสมอของฟันต่อฟันจึงคงอยู่ทั่วทั้งชุด

  • M0.1–M2.0ช่วงโมดูลมาตรฐาน
  • Ø1.40–3.05ช่วงเจาะมาตรฐาน
  • Ø10–50ช่วงเส้นผ่านศูนย์กลางภายนอก (มม.)
  • -30 ถึง +100อุณหภูมิในการทำงาน (°C)

ผู้ผลิตเฟืองลานพลาสติกในประเทศจีน — เฟืองลาน POM และไนลอนแบบกำหนดเอง

Raydafon ปั้นเฟืองเกลียวพลาสติกในโรงงานของตัวเองในเมืองหนิงโป ประเทศจีน สำหรับ OEM ที่ต้องการเฟืองที่ทำงานเงียบและหล่อลื่นในตัวเอง แทนที่จะเป็นเฟืองที่ทำจากเหล็ก ฟันเฟืองถูกสร้างขึ้นในแม่พิมพ์ฉีด ดังนั้นมุมเกลียว โปรไฟล์ และตำแหน่งรูจะได้รับการแก้ไขโดยเครื่องมือ แทนที่จะใช้ขั้นตอนการตัดเฉือนในภายหลัง ซึ่งเป็นสาเหตุที่ทำให้รูปแบบฟันแบบชุดต่อชุดยังคงสม่ำเสมอ และทำไมต้นทุนต่อหน่วยลดลงเมื่อเครื่องมือทำงาน ผู้ซื้อโดยทั่วไปคือผู้สร้างเครื่องจักรขนาดเล็ก ผู้ผลิตอุปกรณ์ทางการแพทย์และห้องปฏิบัติการ ผู้ผลิตเครื่องใช้ไฟฟ้าและปั๊ม และใครก็ตามที่เปลี่ยนเกียร์โลหะแบบหล่อลื่นด้วยพลาสติกที่ไม่ต้องบำรุงรักษา

การใช้เครื่องมือมาตรฐานเป็นเส้นทางที่รวดเร็วและถูกที่สุด: ส่งโมดูล จำนวนฟัน มุมเกลียว ความกว้างของรูและหน้าตัด และหากมีแม่พิมพ์อยู่ เราจะเสนอราคาจากเครื่องมือในสต็อก ในกรณีที่รูปทรงเรขาคณิตเป็นสิ่งใหม่ เราจะสร้างเครื่องมือและแม่พิมพ์ตามแบบของคุณ สินค้าที่เกี่ยวข้องจากเวิร์คช็อปเดียวกันได้แก่เกียร์ลานช่วงโลหะเพื่อแรงบิดที่สูงขึ้นอย่างเต็มรูปแบบเกียร์พลาสติกเส้นเดือย ตัวหนอน และรูปภายใน และเดือยเกียร์หากไดรฟ์ของคุณไม่ต้องการการทับซ้อนของขดลวด

ข้อมูลจำเพาะ

  • ประเภทสินค้าเฟืองเกลียว (แบบฉีดขึ้นรูป)
  • โมดูลมาตรฐานM0.1 – M2.0
  • วัสดุPolyacetal (POM) / ไนลอน, เกรดเติมแก้วตามคำขอ
  • เจาะมาตรฐานØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 มม.
  • เส้นผ่านศูนย์กลางภายนอกØ10.0 – Ø50.0 มม. สูงสุด Ø120 มม. สำหรับเครื่องมือแบบสั่งทำ
  • ความกว้างหน้า (L)2.0 – 10.0 มม
  • อุณหภูมิในการทำงาน−30 °C ถึง +100 °C
  • การหล่อลื่นหล่อลื่นได้ในตัว ไม่ต้องใช้จาระบีในการทำงานปกติ
  • การปรับแต่งโมดูลเป็น M3.0 จำนวนฟัน มุมเกลียว รู ดุม รูสลัก สี

ข้อกำหนดมาตรฐาน รู เส้นผ่านศูนย์กลางภายนอก และความกว้างของหน้าตัดมีความยืดหยุ่นภายในช่วงที่แสดง — บอกเราถึงค่าที่คุณต้องการ

พิมพ์ โมดูล วัสดุ เบื่อ เส้นผ่านศูนย์กลางภายนอก ความกว้างหน้า (L)
เกียร์ลาน M0.1 – M2.0 โพลีอะซีทัล (POM) / ไนลอน Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 มม. (ยืดหยุ่น) Ø10.0 – Ø50.0 มม. (ยืดหยุ่นได้) 2.0 – 10.0 มม. (ยืดหยุ่นได้)

ความอดทนและความจุ:เฟืองพลาสติกขึ้นรูปมีแถบพิกัดความเผื่อที่กว้างกว่าเฟืองโลหะที่ตัด และตัวเลขที่แน่นอนขึ้นอยู่กับโมดูล ความหนาของผนัง และเกรดวัสดุ โปรดระบุระยะฟันเฟืองและความทนทานต่อระยะห่างจากศูนย์กลางที่คุณต้องการในขั้นตอนการเสนอราคา เราจะยืนยันสิ่งที่เครื่องมือสามารถรองรับได้ หรือแนะนำเฟืองตัดหากพลาสติกไม่สามารถตอบสนองได้

POM หรือไนลอน: การเลือกวัสดุที่เหมาะสม

โพลีอะซีตัล (POM)

ตัวเลือกเริ่มต้นสำหรับเกียร์ที่มีความแม่นยำขนาดเล็ก แรงเสียดทานต่ำ ความแข็งสูง และขนาดที่มั่นคงมากภายใต้ความชื้น ซึ่งช่วยให้คาดเดาระยะห่างจากศูนย์กลางและฟันเฟืองได้ ดีที่สุดสำหรับไดรฟ์ที่ทำงานอย่างต่อเนื่องและสำหรับชุดประกอบที่เกียร์ต้องทนทานเป็นเวลาหลายเดือน

ไนลอน (PA)

ทนทานกว่าและทนต่อแรงกระแทกได้ดีกว่า POM โดยดูดซับแรงกระแทกและแรงสั่นสะเทือนได้ดีกว่า แต่ดูดซับความชื้นและเปลี่ยนมิติเล็กน้อยตามความชื้น เหมาะสำหรับไดรฟ์ที่ไม่สม่ำเสมอ รับแรงกระแทก หรือสั่นสะเทือนสูง แทนที่จะวางตำแหน่งที่ทนทานอย่างแน่นหนา

เกรดที่เติมแก้ว

การเพิ่มใยแก้วจะช่วยเพิ่มความแข็งแรงและความแข็งสำหรับแรงบิดที่สูงขึ้น และปรับปรุงความต้านทานการคืบคลานที่อุณหภูมิสูง แต่เพิ่มการสึกหรอของแม่พิมพ์และลดการหน่วงตามธรรมชาติเล็กน้อย เราจะให้คำแนะนำเกี่ยวกับเกรดและอายุการใช้งานที่คาดหวังสำหรับการปฏิบัติหน้าที่ของคุณ

หากความต้องการแรงบิดของคุณเกินกว่าที่พลาสติกขึ้นรูปจะสามารถรับได้ คำตอบที่ตรงไปตรงมาคือเฟืองตัด — ดูของเราเดือยเกียร์และกลุ่มเกียร์เฮลิคอลทำจากโลหะ เราอยากจะเสนอราคาชิ้นส่วนที่ถูกต้องมากกว่าขายเกียร์พลาสติกที่ไม่สามารถใช้งานได้

รายละเอียดสินค้า

ภาพถ่ายด้านล่างแสดงเฟืองเกลียวพลาสติกขึ้นรูปของเรา: รูปแบบฟัน การเคลือบดุมและรู และชุดเฟืองที่ประกอบแล้ว

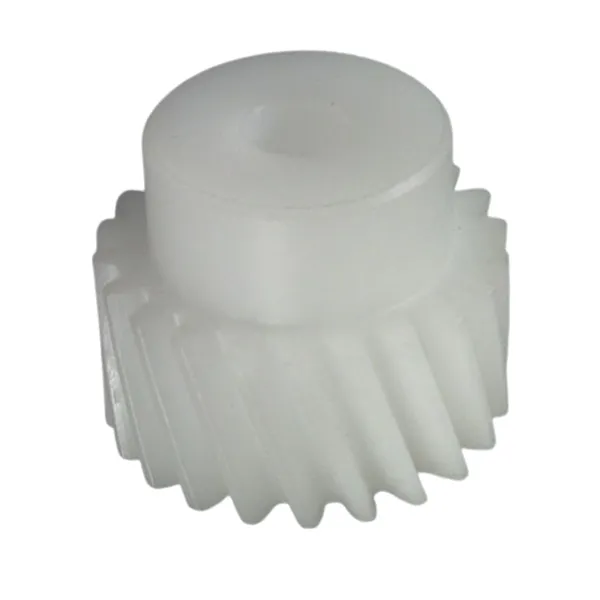

Injection moulded plastic helical gear showing helix angle, tooth form and bore
เฟืองเกลียวพลาสติกขึ้นรูป - มุมเกลียว รูปทรงฟัน และรูเจาะสำเร็จรูป

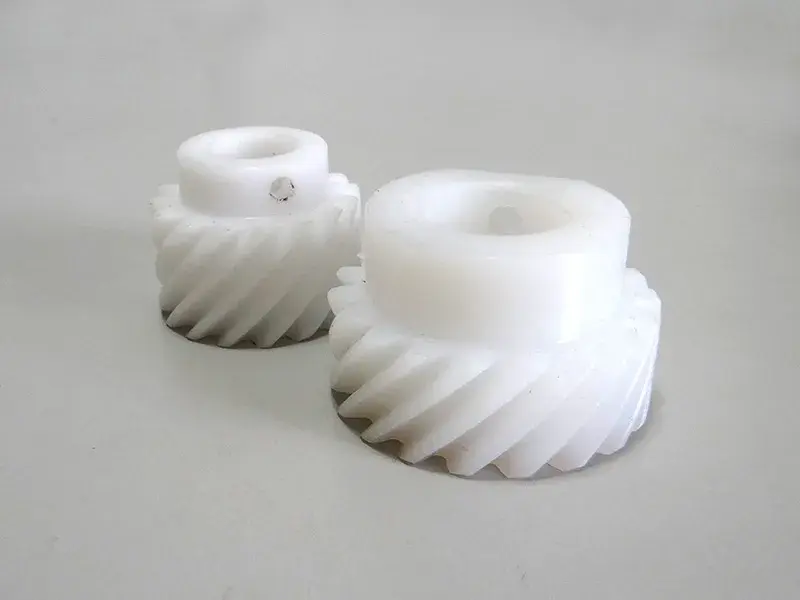

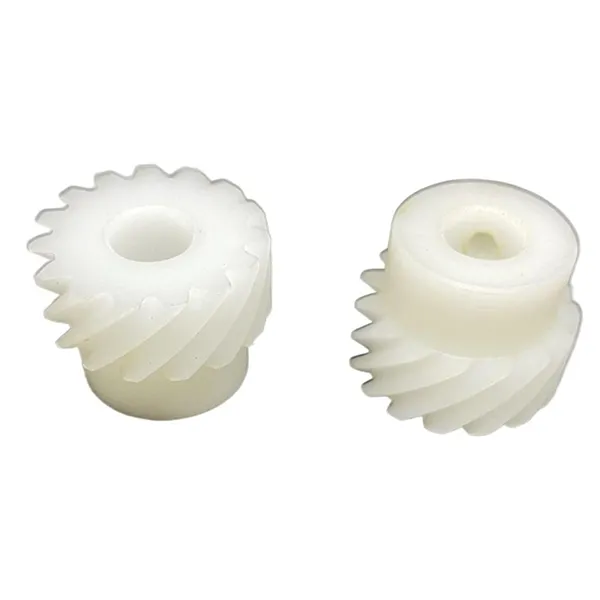

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
เฟืองเกลียว POM มาตรฐานพร้อมดุมและรูเจาะที่แม่นยำ

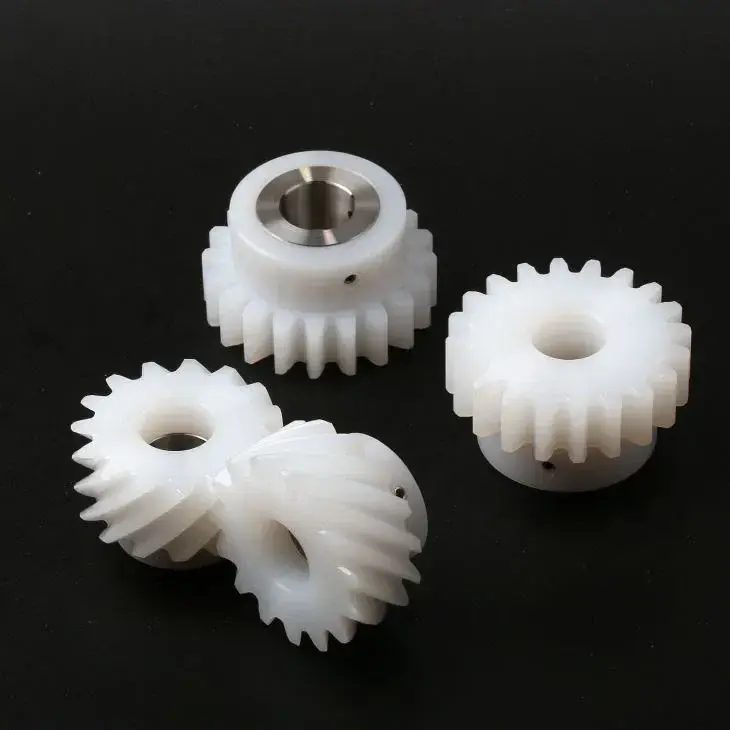

Plastic helical gear set assembled in a small drive application
ชุดเฟืองเกลียวพลาสติกประกอบเป็นตัวขับเคลื่อนขนาดเล็ก

ข้อได้เปรียบที่สำคัญ

  1. 01

    หล่อลื่นตัวเอง

    POM และไนลอนวิ่งชนกันหรือชนกับเหล็กโดยไม่มีฟิล์มน้ำมันหรือจาระบี ดังนั้นกระปุกเกียร์ที่ก่อนหน้านี้จำเป็นต้องมีห้องหล่อลื่น ซีล และระยะเวลาซ่อมบำรุงจึงไม่จำเป็นต้องบำรุงรักษา

  2. 02

    การส่งผ่านที่เงียบ

    เกลียวที่ทับซ้อนกันของฟันเกลียวจะค่อยๆ เข้ามาแทนที่แทนที่จะกระแทกเพียงครั้งเดียว และตัวโพลีเมอร์เองจะดูดซับการสั่นสะเทือน — เสียงที่วัดได้บนเกียร์ของเราต่ำกว่าระบบขับเคลื่อนเฟืองตรงที่เทียบเท่ากันประมาณ 20% ในการใช้งานเดียวกัน

  3. 03

    น้ำหนักลูกสูบลดลง

    พลาสติกขึ้นรูปมีน้ำหนักเบากว่าเหล็กหรือทองเหลืองมาก ซึ่งช่วยลดความเฉื่อยของชิ้นส่วนที่ขับเคลื่อน สิ่งที่สำคัญในเครื่องมือช่าง อุปกรณ์พกพา กลไกการกำหนดตำแหน่งขนาดเล็ก และผลิตภัณฑ์อื่นๆ ที่ไวต่อน้ำหนัก

  4. 04

    ทนต่อการกัดกร่อนและสารเคมี

    พลาสติกวิศวกรรมไม่เป็นสนิมและทนทานต่อกรด ด่าง ผงซักฟอก และสารทำความสะอาดที่สัมผัสกับอาหารส่วนใหญ่ ดังนั้นเกียร์จึงสามารถทำงานในสภาพแวดล้อมที่มีความชื้น ถูกชะล้าง หรือกัดกร่อนเล็กน้อย ซึ่งจำเป็นต้องชุบเฟืองโลหะ

  5. 05

    รูปทรงทางเรขาคณิตที่สม่ำเสมอ

    รูปร่างของฟันมาจากโพรงแม่พิมพ์ ดังนั้นทุกชิ้นส่วนในชุดจึงเหมือนกันหมด — ไม่มีการสึกหรอของหัวกัด ไม่มีการเปลี่ยนแปลงโปรไฟล์ระหว่างการทำงาน และความพยายามในการตรวจสอบน้อยกว่ามากสำหรับคุณ

  6. 06

    ราคาโรงงานโดยตรง

    เครื่องมือ การขึ้นรูป และการตรวจสอบทั้งหมดเกิดขึ้นภายใต้หลังคาเดียวกัน โดยไม่มีส่วนต่างทางการค้าอยู่ระหว่างนั้น ราคาต่อหน่วยขับเคลื่อนโดยขั้นตอนการใช้เครื่องมือ ไม่ใช่จากชั้นกลาง

วิธีที่เฮลิคอลเกียร์ส่งแรงบิด

ฟันของเดือยเกียร์จะพบกับฟันผสมพันธุ์ทั้งหมดในคราวเดียว ฟันของเฟืองเกลียวตั้งไว้ที่มุมกับแกน ดังนั้นการสัมผัสจึงเริ่มต้นที่ปลายด้านหนึ่งของฟันและลากผ่านไปยังอีกด้านหนึ่ง ในลักษณะเดียวกับที่ซิปปิด ดังนั้นโหลดจึงค่อยๆ เพิ่มขึ้นแทนที่จะมาถึงในลักษณะการกระแทก ซึ่งเป็นเหตุผลหลักที่ขดลวดคู่วิ่งได้นุ่มนวลและเงียบกว่าเดือยคู่ที่ความเร็วและน้ำหนักเท่ากัน

ผลกระทบที่สองคือการแชร์โหลด เนื่องจากฟันหลายซี่สัมผัสกันตลอดเวลาตามแนวเส้นทแยงมุม แรงที่จำเป็นในการส่งแรงบิดจึงถูกกระจายไปทั่วบริเวณด้านข้างฟันที่ใหญ่ขึ้น ดังนั้นแรงกดสัมผัสเฉพาะจุดจึงลดลงและการสึกหรอของพื้นผิวจะช้าลง ฟันพลาสติกซี่เดียวที่รับน้ำหนักทั้งหมดจะทำให้เสียรูป ชุดฟันที่ใช้ร่วมกันไม่ได้เป็นเช่นนั้น ซึ่งเป็นเหตุผลว่าทำไมรูปทรงของขดลวดจึงเหมาะกับวัสดุที่ค่อนข้างอ่อน เช่น POM และไนลอน

ฟันเฟืองยังสร้างแรงขับในแนวแกนตามแนวเพลา ดังนั้นแบริ่งหรือแหวนรองกันขับบนเพลาจะต้องสามารถรับน้ำหนักได้ นั่นคือจุดออกแบบจุดหนึ่งที่ควรตรวจสอบก่อนที่จะระบุเฟืองเกลียวแทนเฟืองเดือย: การทับซ้อนของฟันจะซื้อความเงียบและการแบ่งโหลด แต่จะส่งแรงตามแนวแกนเพิ่มเติมให้กับส่วนที่เหลือของชุดประกอบ

การใช้งาน

  • มอเตอร์เกียร์ขนาดเล็กขั้นตอนการลดอย่างเงียบ ๆ
  • อุปกรณ์ทางการแพทย์และห้องปฏิบัติการไดรฟ์ที่สะอาดและไม่ต้องหล่อลื่น
  • อุปกรณ์อาหารและเครื่องดื่มชิ้นส่วนที่ทนต่อการชะล้างและทนต่อสารเคมี
  • เครื่องใช้สำนักงานและบ้านการสั่งงานและตัวจับเวลาที่มีเสียงรบกวนต่ำ
  • อุปกรณ์ตกแต่งรถยนต์กระจกมองข้าง เบาะนั่ง สลัก แอคชูเอเตอร์ขนาดเล็ก
  • เครื่องมือวัดและหุ่นยนต์ตัวขับเคลื่อนการวางตำแหน่งที่เบาและมีความเฉื่อยต่ำ
  • ตู้หยอดเหรียญและจ่ายยากลไกอายุการใช้งานยาวนานแบบหล่อลื่นตัวเอง
  • ปั๊มและวาล์วเกียร์ภายในไม่เป็นสนิม

หากใบสมัครของคุณไม่อยู่ในรายการ ให้ส่งแบบหรือชิ้นส่วนตัวอย่าง ในกรณีส่วนใหญ่ เราสามารถยืนยันได้จากโมดูล มุมของรูเจาะและเกลียวว่าจำเป็นต้องใช้เครื่องมือมาตรฐานหรือแม่พิมพ์ใหม่

คำถามที่พบบ่อยของผู้ซื้อ

  • เกียร์เหล่านี้ขึ้นรูปหรือกลึงจากแท่งพลาสติกหรือไม่?พวกเขาถูกฉีดขึ้นรูปด้วยเครื่องมือเหล็ก ซึ่งทำให้รูปทรงของฟันเหมือนกันตลอดทั้งชุด และทำให้ต้นทุนต่อหน่วยลดลง มีเฟืองพลาสติกกลึงสำหรับต้นแบบและมีปริมาณน้อยมาก
  • แรงบิดสูงสุดที่เฟืองเกลียวพลาสติกสามารถรับได้คือเท่าใดขึ้นอยู่กับโมดูล ความกว้างของหน้า จำนวนฟัน และเกรดวัสดุ ดังนั้นเราจึงไม่เผยแพร่ตัวเลขเดียว ส่งแรงบิด ความเร็ว และรอบการทำงาน แล้วเราจะแนะนำโมดูลและวัสดุ หรือแจ้งให้คุณทราบว่างานนั้นจำเป็นต้องใช้เฟืองโลหะแทนหรือไม่
  • ฉันจำเป็นต้องหล่อลื่นเกียร์หรือไม่?ไม่อยู่ในหน้าที่ปกติ POM และไนลอนสามารถหล่อลื่นได้ในตัว สำหรับการทำงานต่อเนื่องที่ความเร็วสูงหรือรับภาระสูง จาระบีที่เข้ากันได้จำนวนเล็กน้อยสามารถยืดอายุการใช้งานได้ และเราจะแจ้งเช่นนั้นในขั้นตอนการเสนอราคาหากหน้าที่ของคุณต้องการ
  • คุณสามารถทนต่อรูปแบบการเจาะและฟันได้เท่าใดชิ้นส่วนที่ขึ้นรูปจะมีแถบกว้างกว่าเฟืองที่ตัด บอกเราถึงความทนทานต่อระยะกึ่งกลางและระยะฟันเฟืองที่คุณต้องการในการประกอบ แล้วเราจะยืนยันว่าเครื่องมือสามารถตอบสนองความต้องการนั้นได้หรือไม่ หรือเสนอราคาชิ้นส่วนที่กลึงแล้วหากไม่สามารถทำได้
  • ต้นทุนเครื่องมือและระยะเวลารอคอยสำหรับเกียร์แบบกำหนดเองคือเท่าไร?ต้นทุนเครื่องมือขึ้นอยู่กับโมดูล จำนวนฟันผุ และขนาดเกียร์ โมดูลขนาดใหญ่และเครื่องมือหลายช่องมีราคาสูงกว่า เมื่อแบบได้รับการอนุมัติแล้ว เราจะยืนยันเวลารอคอยเครื่องมือและกำหนดการตัวอย่างพร้อมใบเสนอราคา โดยปกติภายใน 24 ชั่วโมงหลังจากได้รับแบบ
  • คุณสามารถจับคู่ชิ้นส่วนตัวอย่างที่เราใช้อยู่แล้วได้หรือไม่?ใช่. ส่งตัวอย่างหรือภาพวาดบอกขนาด — โมดูล จำนวนฟัน มุมเกลียว รู ความกว้างของหน้าตัด และวัสดุ เราจะยืนยันว่าตรงกับเครื่องมือที่มีอยู่หรือต้องการแม่พิมพ์ใหม่ และเสนอราคาด้วยวิธีใดวิธีหนึ่ง

ผลิตภัณฑ์ที่เกี่ยวข้องและการอ่านเพิ่มเติม

ขอใบเสนอราคาเฟืองลานพลาสติก

ส่งรายละเอียดรูปวาดหรือตัวอย่างของคุณ — โมดูล จำนวนฟัน มุมเกลียว รู ความกว้างของหน้า วัสดุ และปริมาณ เรายืนยันว่าจำเป็นต้องใช้เครื่องมือมาตรฐานหรือแม่พิมพ์ใหม่หรือไม่ และตอบกลับพร้อมราคาและระยะเวลารอคอยสินค้าภายใน 24 ชั่วโมง

ส่งคำถามตอนนี้

* ตัวเลขที่ยกมา (การลดเสียงรบกวน ช่วงอุณหภูมิ โมดูล และช่วงเจาะ) หมายถึงเครื่องมือมาตรฐานและสภาวะการทำงานปกติ โปรดยืนยันรูปวาดขั้นสุดท้ายและเกรดวัสดุก่อนสั่งซื้อ
