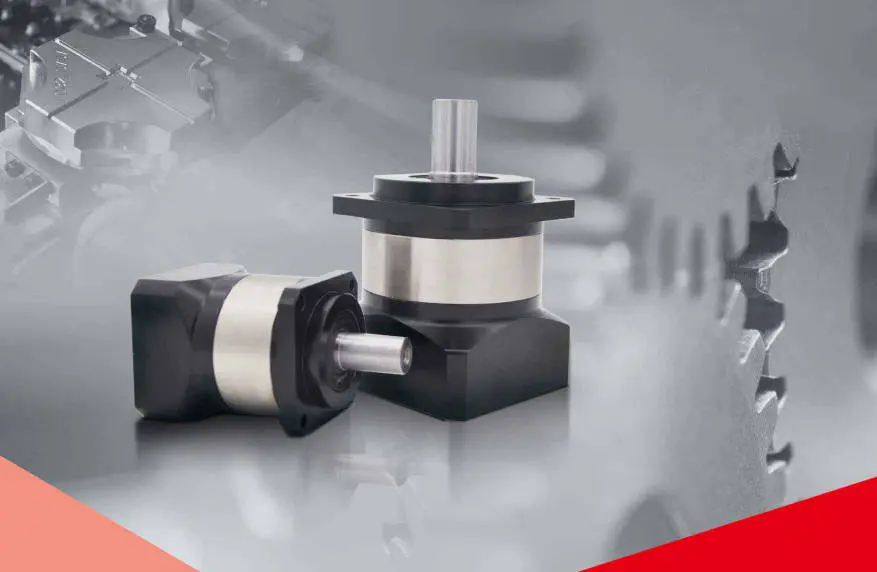

Planetary Gearbox Supplier for High Torque and Precision Applications

ผู้ผลิตกระปุกเกียร์ดาวเคราะห์ — แรงบิดสูง กะทัดรัด มีประสิทธิภาพ

เรย์ดาฟอนเป็นโรงงานลดขนาดในประเทศจีนที่มีการจัดหาโดยตรง เราจัดหาตัวลดดาวเคราะห์ด้วยประสิทธิภาพที่มั่นคง โครงสร้างกะทัดรัด และราคาที่เหมาะสมสำหรับระบบอัตโนมัติ ระบบส่งกำลังโหลดสูง และการควบคุมที่แม่นยำ

โครงสร้างและวัสดุ

  • โครงสร้างเหล็กโลหะผสมที่มีความแข็งแรงสูง
  • เกียร์คาร์บูไรซ์ ดับแล้ว และกราวด์ที่แม่นยำ
  • ความแข็งผิวฟัน HRC60±2
  • ต้านทานความล้าที่แข็งแกร่ง ความสามารถในการรับน้ำหนักสูงกว่ากลไกเกียร์แบบเดิม

ผลงาน

  • การออกแบบตาข่ายแบบสมมาตรสามฟัน
  • ประสิทธิภาพการส่งผ่านสูงกว่า 95%
  • การทำงานที่เสถียร เสียงต่ำ แรงบิดที่สม่ำเสมอ
  • เหมาะสำหรับระบบเซอร์โว กระบอกสูบไฟฟ้า หุ่นยนต์อุตสาหกรรม แชสซีเคลื่อนที่แบบมีล้อ

ตัวเลือกการกำหนดค่า

  • การผสมขั้นเดียว สองขั้น สามขั้น
  • อัตราส่วนความเร็วตั้งแต่ 3:1 ถึง 200:1
  • เอาท์พุต: เพลากุญแจ, เพลาร่อง, ชนิดหน้าแปลน, อินเทอร์เฟซที่ไม่ได้มาตรฐานแบบกำหนดเอง
  • สมดุลไดนามิกและความเข้มข้นที่ทดสอบก่อนจัดส่ง

ใช้กันอย่างแพร่หลายในสายการประกอบอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์ CNC อุปกรณ์ลำเลียง แชสซีตีนตะขาบทางวิศวกรรม และระบบควบคุมพลังงานลม ไม่ว่าคุณจะเป็นผู้ประกอบ ผู้ผลิตเครื่องจักรครบวงจร หรือผู้ให้บริการบำรุงรักษา เราก็สามารถจัดหาโซลูชันระบบส่งกำลังที่คุ้มต้นทุนได้ติดต่อเราสำหรับใบเสนอราคา

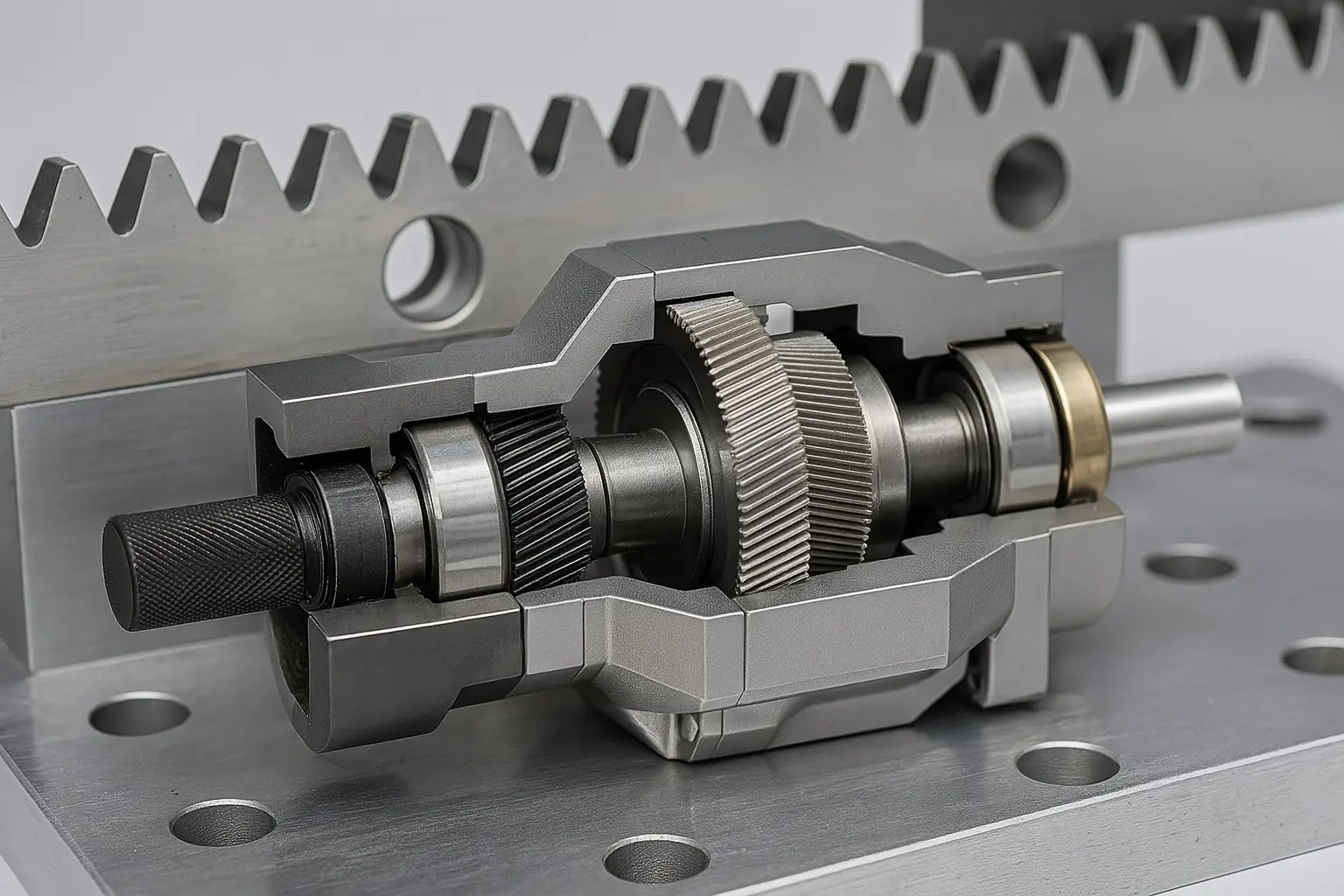

Raydafon planetary gearbox structure

กระปุกเกียร์ดาวเคราะห์ทำงานอย่างไร

ตัวลดดาวเคราะห์มีส่วนสำคัญสามส่วน: เฟืองดวงอาทิตย์ส่วนกลาง (เฟืองอินพุต) ชุดเฟืองดาวเคราะห์ที่หมุนรอบ ๆ และวงแหวนเฟืองด้านในที่พันอยู่ด้านนอก

ขั้นตอนที่ 1 — กำลังไฟฟ้าเข้า มอเตอร์จะขับเคลื่อนซันเกียร์ให้หมุน
ขั้นตอนที่ 2 — การพันฟันหลายซี่ ซันเกียร์จะขับเคลื่อนเฟืองดาวเคราะห์หลายดวงเพื่อหมุน เกียร์เหล่านี้หมุนขณะหมุนไปตามเกียร์ดวงอาทิตย์
ขั้นตอนที่ 3 — กำลังขับ กำลังจะถูกส่งไปยังเพลาส่งออกผ่านตัวพาดาวเคราะห์ที่ติดตั้งอยู่บนเฟือง

วิธีการแบบ multi-tooth meshing นี้แบ่งปันแรงระหว่างเกียร์หลายตัว ทำให้ได้เอาต์พุตที่ราบรื่น เสียงรบกวนต่ำ และความสามารถในการรับน้ำหนักได้ดีกว่าโครงสร้างเกียร์ธรรมดา ตัวลดดาวเคราะห์ของ Raydafon ให้แรงบิดที่สูงขึ้นภายใต้ปริมาตรเดียวกัน โดยมีโครงสร้างที่กะทัดรัดสำหรับอุปกรณ์ที่มีพื้นที่การติดตั้งจำกัด

เวทีเดียว

3–10:1

สองขั้นตอน

15–100:1

สามขั้นตอน

สูงถึง 200:1

เนื่องจากเฟืองดาวเคราะห์ภายในเปลี่ยนตำแหน่งแรงอย่างต่อเนื่องในระหว่างการหมุน การสึกหรอของเกียร์จึงสม่ำเสมอ และเครื่องทั้งหมดจึงมีอายุการใช้งานยาวนานขึ้น เราใช้เฟืองเหล็กอัลลอยด์ชุบแข็ง ตลับลูกปืนที่มีความแม่นยำ และมาตรฐานการประกอบที่มีฟันเฟืองต่ำเพื่อเอาต์พุตที่เสถียรและความแม่นยำในการวางตำแหน่งสูง เหมาะสำหรับสภาวะโหลดการสตาร์ท-หยุด การเดินหน้า-ถอยหลัง และแรงเฉื่อยต่ำซ้ำๆ

Planetary gearbox working principle

วิธีการคำนวณอัตราทดเกียร์ของกระปุกเกียร์ดาวเคราะห์

อัตราทดเกียร์จะกำหนดความเร็วและแรงบิดของเพลาเอาท์พุต มันมีผลกระทบโดยตรงต่อประสิทธิภาพการทำงานของอุปกรณ์และการจับคู่โหลด

โครงสร้างทั่วไป: ใช้งาน Sun Gear, วงแหวนด้านในคงที่, เอาต์พุต Planet Carrier

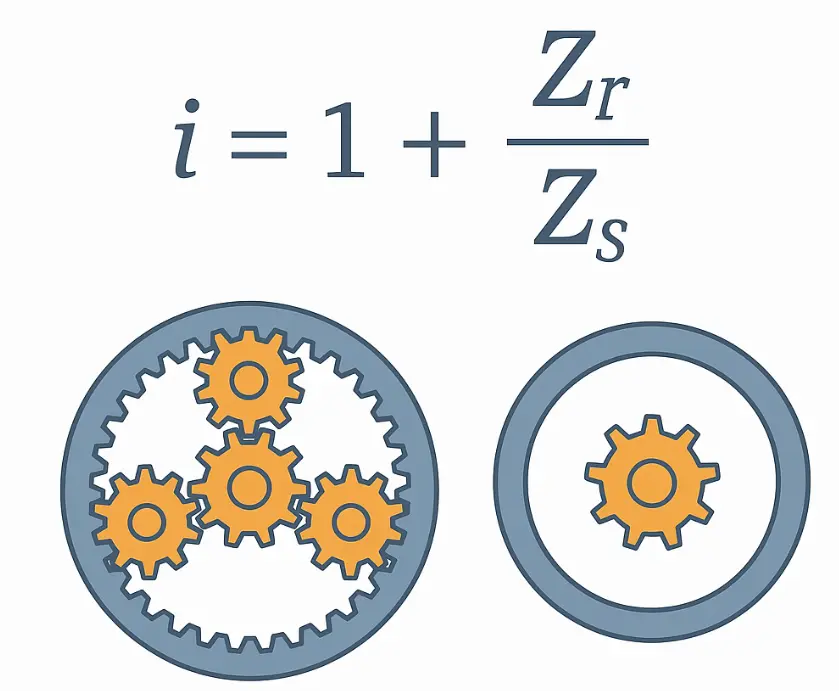

ผม = 1 + (Zr ÷ Zs)

Zr = ฟันวงแหวนด้านใน  |  Zs = ฟันเฟืองซันเกียร์

ตัวอย่าง

ฟันเกียร์ซัน: 20

ฟันวงแหวนด้านใน: 60

ผม = 1 + (60 ÷ 20) = 1 + 3 = 4

มอเตอร์หมุน 4 ครั้ง เพลาเอาท์พุตหมุน 1 ครั้ง → 4:1

ช่วงมาตรฐาน เรย์ดาฟอน

สเตจเดียว: 3–10

สองขั้นตอน: 15–100

สามขั้นตอน: สำหรับสภาวะโหลดหนักความเร็วต่ำ

ช่วงทั่วไป: 3:1 ถึง 100:1

ขั้นตอนต่างๆ ทำให้เกิดแรงเสียดทานภายใน ซึ่งส่งผลต่อประสิทธิภาพเล็กน้อย ภายใต้สมมติฐานที่ว่าอัตราส่วนความเร็วอนุญาต ให้เลือกชุดค่าผสมระดับต่ำที่มีประสิทธิภาพมากกว่า

เรย์ดาฟอน สามารถแนะนำอัตราส่วนการส่งผ่านและระดับโครงสร้างที่เหมาะสมโดยพิจารณาจากความเร็วมอเตอร์ ข้อกำหนดความเร็วเอาท์พุต และแรงบิดในการโหลด นอกจากนี้เรายังมีภาพวาดพารามิเตอร์และคำแนะนำในการเลือกอีกด้วยติดต่อเราเพื่อช่วยในการคำนวณอัตราส่วนและการจับคู่แบบจำลอง

Planetary gearbox ratio calculation

สินค้า
View as

Yaw Drive Planetary Gearbox สำหรับกังหันลม

Yaw Drive Planetary Gearbox สำหรับกังหันลม

Yaw Drive Planetary Gearbox สำหรับกังหันลม — ขนาดเฟรม 12 ขนาด, 1,000–80,000 N·m, อัตราส่วน 297:1–2,153:1, โครงสร้างเหล็กดัดสามชั้นซีล IP67 สำหรับไซต์งาน −40 °C ถึง +60 °C ชุดเกียร์เป็นแบบคาร์บูไรซ์และกราวด์เป็น HRC 58–62; เรือบรรทุกดาวเคราะห์ลอยน้ำมีข้อผิดพลาดในการส่งสัญญาณภายใน 0.08° ภายใต้แรงกระโชกแรง ส่วนรองรับแบริ่งสลูว์แบบติดหน้าแปลนยอมรับหน้าแปลนมอเตอร์ IEC โดยตรง พร้อมตัวเลือกเอาท์พุตแบบเฟืองหรือแบบอินทิกรัลพิเนียน ส่งโมเมนต์การหันเหของ nacelle โครงมอเตอร์ และระดับการกัดกร่อนของไซต์งานของคุณ เราจะส่งคืนแบบร่างอินเทอร์เฟซ 2D ที่ตรงกันและใบเสนอราคาโดยตรงจากโรงงานภายใน 24 ชั่วโมง
PG Series Feed Feed Gearbox ของดาวเคราะห์

PG Series Feed Feed Gearbox ของดาวเคราะห์

ในฐานะผู้ผลิตและซัพพลายเออร์ในประเทศจีน Raydafon ได้สร้างเกียร์ PG Series Feed Planetary อย่างระมัดระวังในโรงงานของตัวเอง อัตราส่วนความเร็วมีตั้งแต่ 3: 1 ถึง 15: 1 เกียร์ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง หลังจากดับความแข็งของพื้นผิวฟันถึง HRC55 ซึ่งทนต่อการสึกหรอและทนต่อแรงกระแทกและสามารถทนต่อแรงบิดที่ 1800n ・ m กล่องทำจากเหล็กหล่อและติดตั้งโครงสร้างการปิดผนึกสองครั้ง ระดับความต้านทานต่อฝุ่นและน้ำถึง IP65 และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ชื้นและเต็มไปด้วยฝุ่นของฟาร์ม วิธีการจัดหาโดยตรงจากโรงงานช่วยให้คุณมีผลิตภัณฑ์ระบบส่งกำลังที่ราคาไม่แพงและเชื่อถือได้!
PGA Series Auger Drive Planetary Gearbox สำหรับเครื่องผสมอาหาร

PGA Series Auger Drive Planetary Gearbox สำหรับเครื่องผสมอาหาร

ชุดเกียร์ดาวเคราะห์แบบขับเคลื่อนด้วยสว่านซีรีส์ PGA สร้างขึ้นสำหรับเครื่องผสมอาหาร TMR และเครื่องป้อนอาหารที่ขับเคลื่อนจาก PTO ของรถแทรกเตอร์ 540 รอบต่อนาที แรงบิดต่อเนื่องตั้งแต่ 3,810 N·m (PGA-502) ถึง 42,000 N·m (PGA-4203/4204) โดยมีอัตราส่วนตั้งแต่ 11.1:1 ถึง 662.8:1 และร่องฟันอินพุตมาตรฐาน 1"3/8 Z6 หรือ 1"3/4 Z20 เกียร์และเพลาเป็นเหล็กโลหะผสมที่มีความแข็งแรงสูง ก๊าซคาร์บูไรซ์มีความแข็งผิวฟันประมาณ HRC58 ตัวเรือนเหล็กหล่อชิ้นเดียวใช้การปิดผนึกสองชั้นที่ระดับ IP65 สำหรับฝุ่น สารละลาย และการชะล้าง ผลิตโดย Raydafon ในเวิร์กช็อป ISO 9001 ของบริษัทในเมืองหนิงโป ประเทศจีน สำหรับผู้สร้างเครื่องผสม OEM และเป็นหน่วยทดแทนสำหรับฟาร์มและตัวแทนจำหน่าย อัตราส่วนที่กำหนดเอง หน้าแปลนเอาต์พุต และหน้ายึดที่ทำขึ้นตามแบบ ส่งโมเดลมิกเซอร์หรือแบบร่างของคุณเพื่อรับการยืนยันการเลือกและใบเสนอราคาภายใน 24 ชั่วโมง
ในฐานะผู้ผลิตและซัพพลายเออร์ กระปุกเกียร์ดาวเคราะห์ ที่เชื่อถือได้ในประเทศจีนผลิตภัณฑ์ของเราได้ผ่านการรับรอง CE หากคุณต้องการซื้อผลิตภัณฑ์ที่มีคุณภาพโปรดติดต่อเรา
