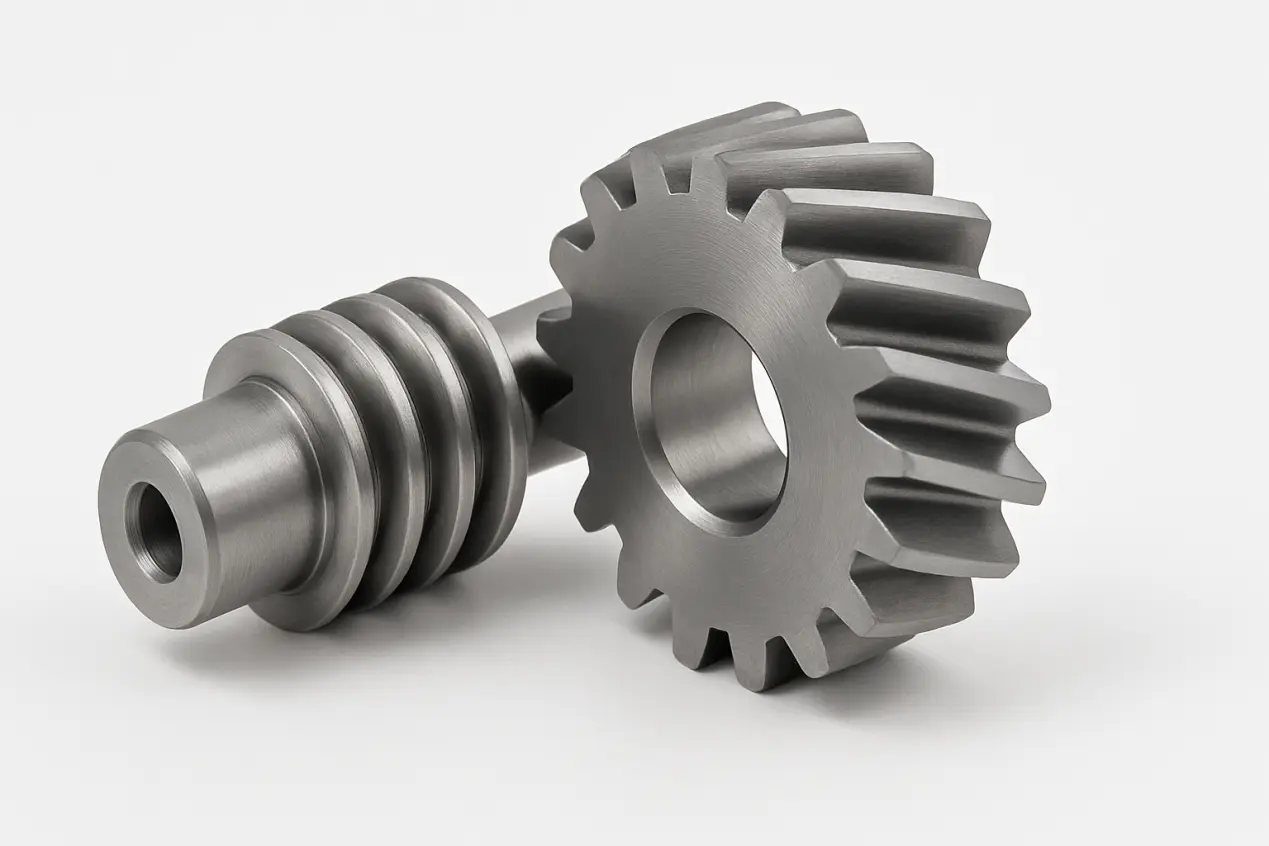

สกรูเกียร์

Raydafonเกียร์สกรูทั้งหมดได้รับการประมวลผลโดยการกัด CNC และความแม่นยำของพื้นผิวฟันสามารถเข้าถึงระดับ ISO 7 ซึ่งเหมาะอย่างยิ่งสำหรับระบบแกนที่เซที่มีความต้องการสูงสำหรับความเสถียรและมุมการส่งผ่าน ในสถานการณ์ต่าง ๆ เช่นการส่งผ่านเครื่องจักรสิ่งทอการให้อาหารแบบเกลียวของอุปกรณ์บรรจุภัณฑ์สกรูตะกั่วของอุปกรณ์ทางการแพทย์และกลไกการวางตำแหน่งมุมของอุปกรณ์ระบบอัตโนมัติผลิตภัณฑ์ของเราแสดงความต้านทานการสึกหรอที่ดีและความเสถียร แต่ละผลิตภัณฑ์เสร็จสิ้นกระบวนการตัดการบำบัดความร้อนการตกแต่งพื้นผิวฟันเพื่อการตรวจสอบขั้นสุดท้ายในโรงงานของตัวเอง พารามิเตอร์สำคัญเช่นข้อผิดพลาดตะกั่วและความแม่นยำของมุมเกลียวถูกตรวจสอบโดยชิ้นส่วนโดยศูนย์การวัดเกียร์เพื่อให้แน่ใจว่าการกวาดล้าง meshing จะถูกควบคุมที่≤0.04mm

ข้อดีของผลิตภัณฑ์หลักสามประการของเกียร์สกรู Raydafon คือ:

โครงสร้างที่ยืดหยุ่น: รองรับการออกแบบเพลาที่มีมุม 30 °ถึง 90 °แก้ปัญหาโครงสร้างที่กระตุ้นเกียร์ไม่สามารถส่งผ่านได้

ความทนทานที่แข็งแกร่ง: พื้นผิวของฟันคาร์บูไรซ์และดับความแข็งถึง HRC55-60 อายุการใช้งานต่อเนื่องอาจเกิน 5,000 ชั่วโมง;

ประสิทธิภาพการส่งผ่านสูง: หลังจากปรับมุมเกลียวให้เหมาะสมประสิทธิภาพถึง 95%ในขณะที่ลดเสียงรบกวนการทำงานของระบบอย่างมากและปรับปรุงความเสถียรของเครื่องทั้งหมด

ในสาขาการปรับแต่งระดับสูง Raydafon ให้โครงสร้างสองชั้นที่สามารถบรรลุตำแหน่ง "ศูนย์แบ็คแลช" ซึ่งเหมาะอย่างยิ่งสำหรับอุปกรณ์เซมิคอนดักเตอร์และเครื่องมือการบิน ตัวอย่างเช่นเกียร์สกรูที่เราจัดเตรียมไว้สำหรับ บริษัท เซมิคอนดักเตอร์ควบคุมข้อผิดพลาดในการวางตำแหน่งของแพลตฟอร์มเวเฟอร์ภายใน± 0.01 มม. โดยการปรับรูปร่างฟันและการทนต่อการประมวลผล

การเลือก Raydafon'sสกรูเกียร์หมายถึงการเลือกส่วนประกอบแกนส่งพลังงานที่มีความแม่นยำสูงและมีความยืดหยุ่นสูงการสูญเสียต่ำ "ช่วยให้อุปกรณ์ของคุณทำงานได้อย่างมีประสิทธิภาพและน่าเชื่อถือในโครงสร้างที่ซับซ้อน นอกจากนี้เรายังมีอุปกรณ์ประกอบอุปกรณ์เดือยและผลิตภัณฑ์สนับสนุนอื่น ๆ เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้า ยินดีต้อนรับสู่การติดต่อเราเพื่อรับตัวอย่างคู่มือการเลือกหรือข้อมูลทางเทคนิคและวิศวกรด้านเทคนิคของเราจะจัดหาโซลูชั่นการจับคู่ภายใน 24 ชั่วโมง

วิธีใช้เกียร์สกรู

สกรูเกียร์ส่วนใหญ่จะใช้ในการส่งพลังงานระหว่างสองเพลาที่ไม่ขนานและเซแล้วโดยมีมุมทั่วไป 90 ° คุณสมบัติที่โดดเด่นของเกียร์ประเภทนี้คือพื้นผิวฟันเอียง ฟันไม่ได้อยู่ในการสัมผัสเชิงเส้น แต่การติดต่อแบบจุดหรือการสัมผัสแบบเอียงซึ่งทำให้พวกเขาเงียบและสั่นสะเทือนน้อยลงในระหว่างการทำงานและเหมาะสำหรับโครงสร้างเชิงกลความเร็วปานกลางและต่ำพร้อมความต้องการเสียงรบกวน

ในการใช้งานจริงขั้นตอนแรกคือการยืนยันว่าตำแหน่งการติดตั้งสอดคล้องกับมุมแกน โดยเฉพาะอย่างยิ่งเมื่อใช้ในอุปกรณ์การพิมพ์เครื่องบิดหรือระบบการจัดส่งทางการแพทย์การเบี่ยงเบนมุมจะทำให้เกิด meshing หรือโหยหวนไม่ดี ประการที่สองต้องเลือกเกียร์สกรูคู่ที่มีโมดูลที่ตรงกันมุมเกลียวและจำนวนฟันเพื่อให้แน่ใจว่าส่งสัญญาณปกติ ทิศทางการหมุนของเกียร์จำเป็นต้องใช้เป็นคู่โดยทั่วไปจะเป็นการรวมกันทางซ้ายขวาและไม่สามารถผสมได้

ในแง่ของการหล่อลื่นเนื่องจากพื้นที่สัมผัสขนาดเล็กของพื้นผิวฟันและแรงเสียดทานเข้มข้นขอแนะนำให้ใช้จาระบีหรือการครอบคลุมฟิล์มน้ำมันโดยเฉพาะอย่างยิ่งในการทำงานระยะยาวหรือโอกาสโหลดหนักเช่นสายส่งอัตโนมัติและแพลตฟอร์มทดสอบ สำหรับอุปกรณ์ที่มีข้อกำหนดความแม่นยำในการวางตำแหน่งสูง (เช่นกลไกการจัดการเซมิคอนดักเตอร์) แบบจำลองที่มีกระบวนการบดละเอียดสามารถเลือกได้เพื่อลดการกวาดล้างและปรับปรุงความสามารถในการวางตำแหน่งซ้ำ ๆ

นอกจากนี้ยังไม่แนะนำให้ใช้สกรูเฟืองสำหรับโอกาสในการส่งแบบย้อนกลับได้เนื่องจากไม่มีความสามารถในการจัดทำสมมาตร หากถูกบังคับให้วิ่งในทั้งสองทิศทางมันจะเพิ่มการสึกหรอและทำให้เกิดการข้ามฟันส่งผลกระทบต่ออายุการใช้งาน

Raydafon มีประสบการณ์การประมวลผลและการสนับสนุนหลายปีในสนามเกียร์สกรู เราสามารถช่วยในการให้การออกแบบฟันการคำนวณโหลดและคำแนะนำการหล่อลื่นตามโครงสร้างแอสเซมบลีของลูกค้าและพารามิเตอร์การทำงาน การเลือกโครงสร้างที่เหมาะสมเป็นเพียงขั้นตอนแรก โดยใช้มันทางวิทยาศาสตร์ระบบการส่งสัญญาณสามารถทำงานได้อย่างเสถียรเป็นระยะเวลานาน
