เกียร์มุม

ในฐานะผู้ผลิตมืออาชีพและโรงงานในประเทศจีนRaydafonเป็นตัวเลือกแรกของคุณสำหรับการซื้ออุปกรณ์เอียงคุณภาพสูง! อาศัยคลัสเตอร์อุตสาหกรรมในท้องถิ่นที่ครบกำหนดเรามั่นใจว่ามีความแม่นยำและความมั่นคงของผลิตภัณฑ์ในขณะที่รักษาราคาไว้ในช่วงที่เหมาะสมทำให้ลูกค้าทั่วโลกมีผลิตภัณฑ์ ไม่ว่าจะเป็นการจับคู่ขนาดใหญ่หรือการปรับแต่งที่ไม่ได้มาตรฐานเราสามารถให้บริการตามความต้องการตรวจสอบให้แน่ใจว่ามีการส่งมอบที่มั่นคงและมีคุณภาพควบคุมได้


Raydafon มุ่งเน้นไปที่การผลิตเฟืองมุมเป็นเวลาหลายปี ใช้เทคโนโลยีการกัด CNC ในการผลิต ความแม่นยำของพื้นผิวฟันสามารถเข้าถึงระดับ ISO 6 มันเหมาะสำหรับโอกาสในการส่งมุมขวา 90 °เช่นแกนเครื่องมือเครื่องจักรความแตกต่างของยานยนต์ระบบควบคุมเครื่องจักรกลศาสตร์อุปกรณ์บรรจุภัณฑ์และเครื่องจักรพลังงานเกษตร เกียร์โค้งแต่ละคู่ได้รับการแปรรูปอย่างเต็มที่ในโรงงานของเราเองตั้งแต่การตัดเหล็ก 20crmnti คาร์บูไรซ์, การเดินเกียร์, การบำบัดความร้อน, การบดเกียร์ที่แม่นยำและการตรวจสอบคุณภาพ เราใช้มาตรฐานระบบคุณภาพ ISO 9001: 2015 อย่างเคร่งครัดและใช้ศูนย์การวัดเกียร์เพื่อตรวจจับพารามิเตอร์สำคัญเช่นข้อผิดพลาดสะสมระดับพิทช์และข้อผิดพลาดรูปร่างฟันเพื่อให้แน่ใจว่าการกวาดล้าง meshing นั้นถูกควบคุมอย่างเสถียรภายใน 0.05 มม.


ในแง่ของโครงสร้าง Raydafon ให้บริการโซลูชั่นการออกแบบสองแบบ: ฟันสูงเท่ากันและฟันหดตัว: ฟันสูงเท่ากันเหมาะสำหรับการส่งผ่านความเร็วสูงและการทำงานที่มั่นคง ฟันหดตัวเหมาะสำหรับโอกาสโหลดสูงโดยมีความสามารถในการโหลดมากกว่า 3000N · m พื้นผิวฟันได้รับการรักษาด้วยการชุบโครเมี่ยมที่แข็งและความแข็งของพื้นผิวถึง HRC58-62 ซึ่งช่วยเพิ่มความต้านทานการสึกหรอและปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนเช่นฝุ่นโคลนและน้ำมัน บางรุ่นใช้การออกแบบฟันเกลียวซึ่งสามารถลดเสียงรบกวนในการใช้งานได้อย่างมีประสิทธิภาพต่ำกว่า 75dB โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุตสาหกรรมเช่นอุปกรณ์การแพทย์และอุปกรณ์บรรจุภัณฑ์อาหารที่มีข้อกำหนดด้านเสียงที่เข้มงวด


ไม่ว่าจะเป็นเกียร์ตรงเกียร์หรือเกียร์มุม, Raydafon สามารถให้การสนับสนุนทางเทคนิคแบบเต็มกระบวนการจากการเลือกการออกแบบการเพิ่มประสิทธิภาพพารามิเตอร์ไปยังคำแนะนำการประกอบ โปรดติดต่อเราเพื่อรับข้อมูลการเลือกรายการใบเสนอราคาหรือตัวอย่างตัวอย่างของโมดูลที่แตกต่างกัน เราจะจัดหาโซลูชั่นทางเทคนิคและรายงานการทดสอบภายใน 24 ชั่วโมง

ความแตกต่างระหว่างเกียร์ MITER และเฟืองมุมคืออะไร?

ในการเลือกเกียร์ MITOR GEAR (เกียร์ความเร็วคงที่) และเกียร์มุมเอียง (เฟืองมุม) มักจะถูกเปรียบเทียบโดยลูกค้า พวกเขามีลักษณะคล้ายกันและทั้งคู่ใช้เพื่อให้เกิดการส่งผ่านพลังงานระหว่างเพลาที่ตัดกันสองตัว แต่มีความแตกต่างที่ชัดเจนในสถานการณ์การใช้งานจริงและประสิทธิภาพ


ในหมู่พวกเขาคุณลักษณะที่ใหญ่ที่สุดของ Miter Gear คืออัตราส่วนการส่งได้รับการแก้ไขถึง 1: 1 ซึ่งหมายความว่าสามารถใช้ในระบบที่ต้องใช้การหมุนความเร็วคงที่เท่านั้น ส่วนใหญ่จะใช้สำหรับอุปกรณ์ที่ต้องใช้การซิงโครไนซ์ที่แม่นยำเช่นแพลตฟอร์มการตรวจจับโครงสร้างการหมุนแบบออปติคัลหรืออุปกรณ์เครื่องจักรกลขนาดเล็ก เกียร์ประเภทนี้ง่ายต่อการจับคู่และง่ายต่อการประมวลผล เป็นที่นิยมโดยเฉพาะอย่างยิ่งในระบบที่ทิศทางการหมุนเปลี่ยน แต่ความเร็วยังคงไม่เปลี่ยนแปลง


ข้อได้เปรียบของเฟืองโค้งคืออัตราส่วนการส่งสามารถปรับได้ ไม่ว่าจะเป็น 2: 1, 3: 1 หรืออัตราส่วนที่กำหนดเองอื่น ๆ สามารถออกแบบได้ซึ่งเหมาะมากสำหรับสภาพการทำงานที่ต้องใช้การชะลอตัวหรือการเร่งความเร็วเช่นเพลากลไกการยกกล่องกระจายพลังงานอุตสาหกรรม ฯลฯ นอกจากนี้ยังมีการควบคุมเฟืองประเภทอื่น ๆ


ในแง่ของโครงสร้างทั้งสองเป็นโครงสร้างเกียร์เอียง แต่ MITOR Gear ให้ความสนใจกับความแม่นยำของมุมและความสมมาตรของฟันมากขึ้นในขณะที่เกียร์มุมมองจะให้ความสนใจกับความแข็งแรงของการเย็บและความสามารถในการบรรทุกพลังงานมากขึ้น ดังนั้นเมื่อเลือกขอแนะนำให้ให้ความสำคัญกับความต้องการการส่งอุปกรณ์ของอุปกรณ์ไม่ว่าจะเปลี่ยนความเร็วหรือเพียงแค่เปลี่ยนทิศทางจากนั้นตัดสินใจว่าอันไหนที่เหมาะสมกว่า


Raydafon ให้บริการเกียร์และเกียร์แบบเอียงที่หลากหลายด้วยระดับความแม่นยำสูงถึง DIN 6 และสนับสนุนการปรับแต่งวัสดุเช่นเหล็กกล้าเหล็กและสแตนเลสเพื่อตอบสนองความต้องการสนับสนุนของระบบอัตโนมัติอุตสาหกรรมหุ่นยนต์เครื่องจักรเกษตรและสาขาอื่น ๆ หากคุณไม่แน่ใจว่าอันไหนที่เหมาะสมกว่านี้คุณสามารถติดต่อช่างเทคนิคของเราเพื่อให้คำแนะนำการประเมินผลแอปพลิเคชันและการคัดเลือกแก่คุณ

เฟืองมุมมักใช้อยู่ที่ไหน?

เฟืองโค้งส่วนใหญ่จะใช้ในสถานที่ที่สองแกนตัดกันและทิศทางของการหมุนจะต้องเปลี่ยน กรณีทั่วไปมากที่สุดคือโอกาสในการส่งที่มีมุม 90 องศาเช่นโครงสร้างพลังงาน "L"-รูป "ที่เห็นในอุปกรณ์จำนวนมากและการแปลงพลังงานระหว่างพวกเขาเสร็จสิ้นโดยเกียร์เอียง


ในความแตกต่างของรถยนต์เฟืองมุมเป็นส่วนที่ขาดไม่ได้ซึ่งช่วยให้ล้อซ้ายและขวาหมุนได้อย่างอิสระเมื่อหมุนโดยไม่รบกวนซึ่งกันและกัน ลูกค้าหลายคนจะเลือกเฟืองโค้งเมื่อออกแบบตัวลดหรือโครงสร้างพวงมาลัยมุมเนื่องจากมีการส่งสัญญาณที่มั่นคงและใช้พื้นที่น้อยลง หากอุปกรณ์มีข้อ จำกัด เกี่ยวกับระดับเสียง แต่จำเป็นต้องได้รับเอาต์พุตมุมเกียร์นี้เหมาะสมอย่างยิ่ง


แอพพลิเคชั่นอุตสาหกรรมทั่วไปยังรวมถึง: เครื่องมือเครื่องจักรขนาดเล็ก, อุปกรณ์บรรจุภัณฑ์, แพลตฟอร์มยก, เครื่องจักรผสม, ยานพาหนะเกษตรและอุปกรณ์ก่อสร้าง ในอุปกรณ์เหล่านี้พลังงานทั้งหมดไม่สามารถส่งออกเป็นเส้นตรงได้


เฟืองประเภทที่แตกต่างกันใช้สำหรับโหลดและความเร็วที่แตกต่างกัน: เฟืองมุมตรงนั้นง่ายและเหมาะสำหรับระบบความเร็วต่ำเฟืองมุมเกลียวเงียบกว่าและตาข่ายได้อย่างราบรื่นมากขึ้นเหมาะสำหรับอุปกรณ์ทำงานอย่างต่อเนื่อง Raydafon เสนอเฟืองมุมทั้งสองประเภทและความแม่นยำและวัสดุสามารถเลือกได้ตามสภาพการทำงานที่เฉพาะเจาะจง


เมื่อใดก็ตามที่มีการส่งกำลังไฟฟ้าระหว่างเพลาที่ตัดกันสองตัวโดยเฉพาะอย่างยิ่งในสถานการณ์ที่มุมมี จำกัด เฟืองมุมเป็นตัวเลือกเชิงกลที่เชื่อถือได้และทนทาน คุณสามารถบอกโครงสร้างอุปกรณ์ของคุณและเราจะช่วยให้คุณจับคู่ข้อมูลจำเพาะที่เหมาะสมที่สุด



สินค้า
View as

เกียร์เอียงเกลียว

เกียร์เอียงเกลียว

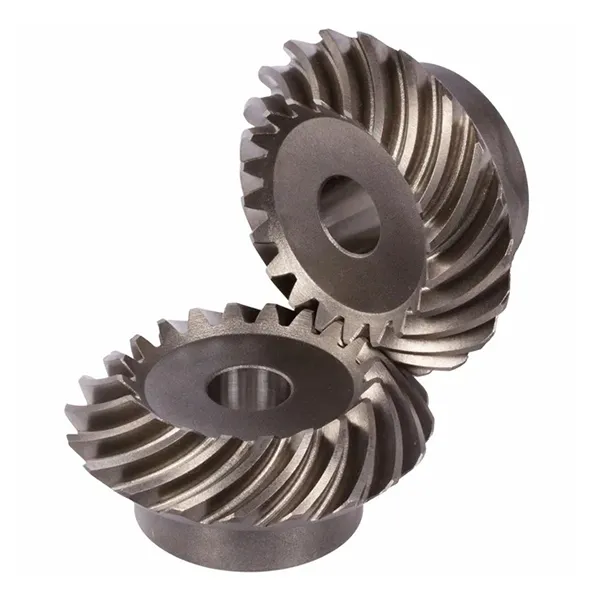

Raydafon ผลิตเฟืองดอกจอกเกลียวสำหรับการขับเคลื่อนมุมฉากในโรงงานของตนเองในหนิงโป ประเทศจีน เส้นฟันโค้งช่วยให้ฟันตั้งแต่ 2 ซี่ขึ้นไปสัมผัสกันตลอดเวลา ดังนั้นระบบขับเคลื่อนจึงทำงานได้อย่างราบรื่นและเงียบกว่าคู่เอียงแบบตรงที่มีขนาดเท่ากัน และมีแรงบิดมากกว่าตามขนาดของมัน โมดูลมาตรฐานทำงานตั้งแต่ M3 ถึง M12 ด้วยเกรดความแม่นยำ DIN6 ถึง DIN9 ผลิตตาม ISO, DIN, ANSI, JIS หรือ BS วัสดุประกอบด้วยโลหะผสมเหล็ก C45 สแตนเลส ทองเหลือง ทองแดง อลูมิเนียม และ POM พร้อมการปรับสภาพพื้นผิวตั้งแต่การชุบสังกะสีและนิกเกิลไปจนถึงแบล็กออกไซด์ เรขาคณิตและ Dacromet เฟืองสามารถตัดได้โดยใช้ฟันเพียงห้าซี่ ซึ่งช่วยให้มีอัตราส่วนการลดลงอย่างมากในระยะมุมฉากเดียว และสีข้างฟันสามารถกราวด์ได้หลังจากการอบชุบด้วยความร้อนเพื่อให้ได้เกรดที่มีความแม่นยำสูง เกียร์จะถูกส่งเป็นคู่ที่ตรงกันโดยมีการตรวจสอบรูปแบบหน้าสัมผัสก่อนจัดส่ง ส่งรูปวาดหรือตัวอย่างของคุณเพื่อขอใบเสนอราคาภายใน 24 ชั่วโมง
เฟืองบายศรีพลาสติก

เฟืองบายศรีพลาสติก

Raydafon ผลิตเฟืองดอกจอกพลาสติกในหนิงโป ประเทศจีน ขึ้นรูปด้วย POM และไนลอนสำหรับตัวขับเคลื่อนมุมฉาก อัตราส่วนมาตรฐานคือ 1:1, 2:1, 3:1, 4:1 และ 5:1; โมดูลพิทช์ M0.25 ถึง M1; ฟันนับ 10 ถึง 60; เส้นผ่านศูนย์กลางของรูเจาะ 3.0 ถึง 10.0 มม. เส้นผ่านศูนย์กลางภายนอก 8.7 ถึง 60.4 มม. อุณหภูมิในการทำงาน −40 °C ถึง +80 °C หมายเลขชิ้นส่วนประกอบด้วย GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* และ GB1M512BS* ส่วนต่อท้าย BS หมายถึงเม็ดมีดทองเหลืองและสกรูตัวหนอน ข้อสำคัญ: GB1M512* และ GB1M512BS* ใช้ได้กับเฟืองดอกจอก 60 ฟันเท่านั้น และเข้ากันไม่ได้กับเฟืองอื่น รูปทรงของฟันที่ขึ้นรูปทำให้ตาข่ายที่แน่นและเงียบ โพลีเมอร์สามารถหล่อลื่นได้ในตัวและทนต่อสารเคมี โมดูลแบบกำหนดเอง จำนวนฟัน รู ดุม และเกรดวัสดุที่สามารถวาดได้ ใบเสนอราคาภายใน 24 ชั่วโมง
ในฐานะผู้ผลิตและซัพพลายเออร์ เกียร์มุม ที่เชื่อถือได้ในประเทศจีนผลิตภัณฑ์ของเราได้ผ่านการรับรอง CE หากคุณต้องการซื้อผลิตภัณฑ์ที่มีคุณภาพโปรดติดต่อเรา
