Worm Gearbox Supplier for Stable Transmission and Long Service Life

ผู้ผลิตกระปุกเกียร์หนอน — ระบบส่งกำลังที่เสถียร ราคาสมเหตุสมผล

เรย์ดาฟอนเป็นโรงงานลดหนอนซึ่งตั้งอยู่ในประเทศจีน เราจับคู่ความต้องการอุปกรณ์อย่างถูกต้องและจัดหาคุณภาพที่มั่นคงในราคาที่สมเหตุสมผล

ที่อยู่อาศัยและโครงสร้าง

  • อลูมิเนียมอัลลอยด์ความแข็งแรงสูงชิ้นเดียวหรือตัวเรือนเหล็กหล่อ
  • แข็งแรงทนทานต่อการกัดกร่อน
  • เหมาะสำหรับความชื้นสูง ฝุ่นสูง แรงสั่นสะเทือนบ่อย

เกียร์แอนด์เวิร์ม

  • ล้อหนอน: โลหะผสมทองแดงประสิทธิภาพสูง
  • หนอน: เหล็กโลหะผสมคุณภาพสูง
  • พื้นที่แม่นยำและการบำบัดด้วยความร้อน
  • การตาข่ายที่ราบรื่น สัญญาณรบกวนต่ำ ประสิทธิภาพสูง

การทดสอบและการหล่อลื่น

  • การทดสอบการทำงานแบบไม่มีโหลด
  • การทดสอบการซีลซีลน้ำมัน
  • การทดสอบการสัมผัสพื้นผิวฟัน
  • จาระบีสังเคราะห์หรือน้ำมันเกียร์ -20°C ถึง +80°C

กระปุกเกียร์หนอนของเราให้บริการแก่ผู้ผลิตเครื่องจักรในประเทศและส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง เราปฏิบัติตามหลักการของ "การส่งผ่านที่เชื่อถือได้มากขึ้นและบริการที่มีประสิทธิภาพมากขึ้น"ติดต่อเราสำหรับใบเสนอราคา

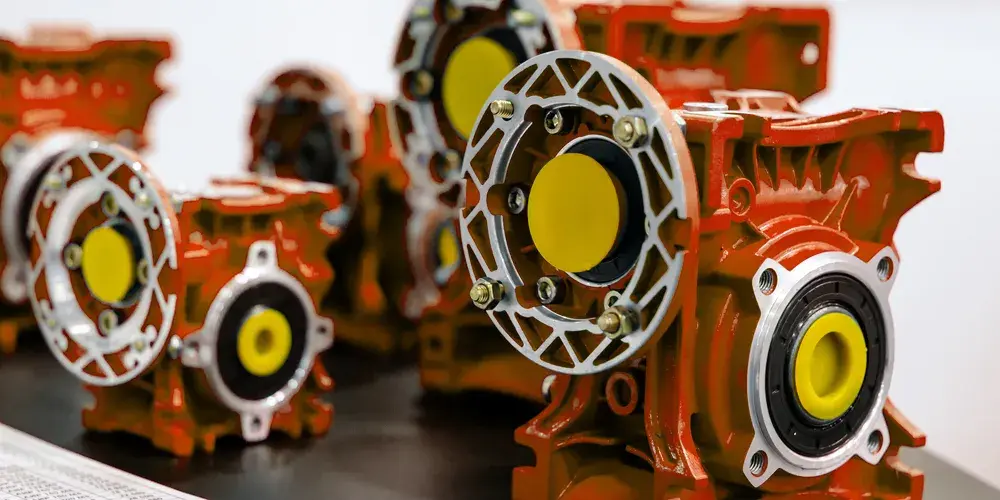

Raydafon worm gearbox housing and structure

วิธีปรับฟันเฟืองในกล่องเกียร์หนอน

ฟันเฟืองคือช่องว่างเล็กๆ ระหว่างพื้นผิวฟันเฟืองตัวหนอนและฟันเฟืองตัวหนอน ส่งผลต่อความเสถียร ประสิทธิภาพ และอายุการใช้งาน กล่องเกียร์ Raydafon ได้รับการปรับล่วงหน้า แต่ฟันเฟืองสามารถเปลี่ยนแปลงได้ในระหว่างการใช้งานระยะยาวหรือการติดตั้งใหม่

1
ปิดเครื่องและยกเลิกการโหลด ปิดตัวลดและขนถ่ายโหลดจนสุดเพื่อหลีกเลี่ยงความเสี่ยงในการหมุน ทำความสะอาดพื้นผิวก่อนถอดชิ้นส่วน
2
ตรวจสอบโครงสร้างการปรับ สำหรับนิวเม็กซิโกเฟืองตัวหนอนซีรีย์ RVตัวลดขนาด รุ่นส่วนใหญ่มีเบาะนั่งเพลาอินพุตประหลาดหรือกลไกพรีโหลดหน้าแปลนเพื่อการปรับอย่างละเอียด
3
ปรับความลึกของตาข่าย คลายสลักเกลียวยึดเพลาตัวหนอนที่ปลายอินพุต ปรับปลอกเยื้องศูนย์หรือที่นั่งแบริ่งเพื่อเปลี่ยนความลึกของตาข่าย หรือเปลี่ยนความหนาของปะเก็นเพื่อปรับระยะห่างตามแนวแกนอย่างละเอียด
4
ทดสอบการทำงาน รันการทดสอบแบบไม่โหลดก่อน จากนั้นจึงทดสอบแบบเต็มโหลด อย่าขันแน่นเกินไป เพราะจะทำให้เกิดความร้อน การสึกหรอ และความเสียหายในระยะเริ่มต้น

ช่วงฟันเฟืองที่แนะนำ

0.08 มม. – 0.15 มม

รับประกันประสิทธิภาพการตาข่ายที่ดีโดยไม่ติดขัดหรือเพิ่มการสึกหรอ

หากการสึกหรอด้านเกียร์รุนแรง ตลับลูกปืนหลวม หรือตัวเรือนผิดรูป ให้หยุดและเปลี่ยนชิ้นส่วนหรือติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Raydafon กล่องเกียร์ทั้งหมดผ่านการทดสอบการสัมผัสพื้นผิวฟันและการทดสอบการทำงานขณะไม่มีโหลดก่อนจัดส่ง นอกจากนี้เรายังให้ความช่วยเหลือทางเทคนิคระยะไกล รวมถึงวิดีโอแนะนำและการวิเคราะห์การเขียนแบบโครงสร้าง

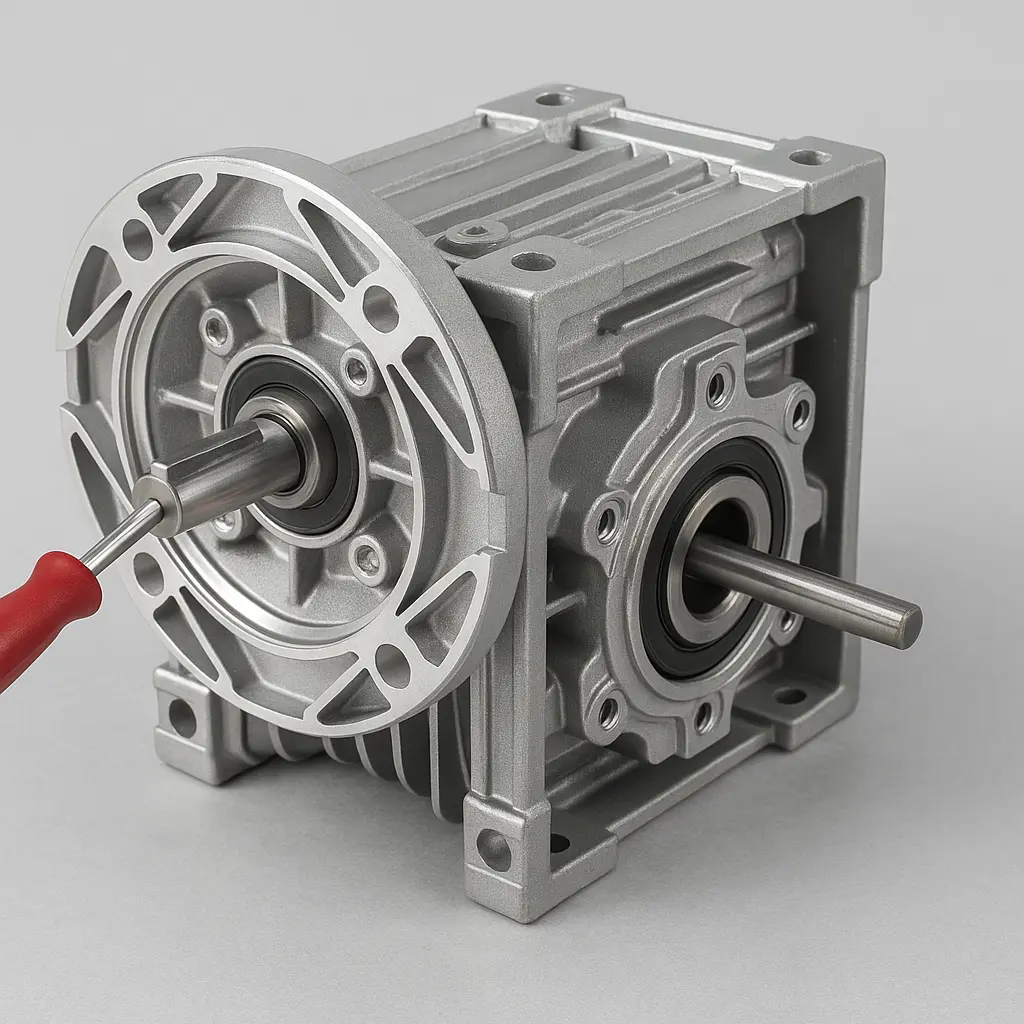

Worm gearbox backlash adjustment

วิธีการคำนวณอัตราส่วนกระปุกเกียร์หนอน

อัตราการส่งผ่าน (อัตราส่วนการลด) เป็นพารามิเตอร์สำคัญเมื่อเลือกหรือออกแบบกระปุกเกียร์หนอน. ยืนยันก่อนเลือกรุ่น

สูตรพื้นฐาน

อัตราส่วนการส่งผ่าน = ฟันล้อหนอน KW หัวหนอน

ฟันล้อหนอน หัวหนอน อัตราส่วนการส่งผ่าน ความเร็วเอาต์พุต
40 1 (เดี่ยว) 40:1 1/40 ของอินพุต
40 2 (คู่) 20:1 1/20 ของอินพุต

ฟันของล้อหนอนจะถูกทำเครื่องหมายไว้บนแผ่นป้ายหรือภาพวาด ค่าทั่วไปคือ 30, 40, 50, 60 โดยปกติแล้วหัวของหนอนจะอยู่ที่ 1 หรือ 2 ซึ่งระบุจำนวนฟันที่ล้อของหนอนจะหมุนต่อการหมุนของตัวหนอน

เรย์ดาฟอน เสนออัตราส่วนมาตรฐานตั้งแต่ i=7.5 ถึง i=100 มีการผสมหลายขั้นตอนให้เลือก เช่น ด่านแรก 40:1 บวกกับด่านที่สอง 5:1 จะให้อัตราส่วนรวมเป็น 200:1

หมายเหตุการเลือก:อัตราส่วนที่ใหญ่เกินไปจะทำให้ประสิทธิภาพลดลงและเพิ่มขนาด อัตราส่วนที่น้อยเกินไปทำให้แรงบิดเอาท์พุตไม่เพียงพอ พิจารณาแรงบิดเอาท์พุต การสูญเสียประสิทธิภาพ และรอบการทำงานด้วย

เรย์ดาฟอน สามารถแนะนำรุ่นและอัตราส่วนที่เหมาะสมโดยพิจารณาจากกำลังไฟฟ้าเข้า ความเร็วในการทำงาน และคุณลักษณะโหลด ทีมงานด้านเทคนิคของเราให้บริการคำนวณการเลือกแบบครบวงจรติดต่อเราสำหรับการสนับสนุนด้านเทคนิคและคำแนะนำที่กำหนดเอง

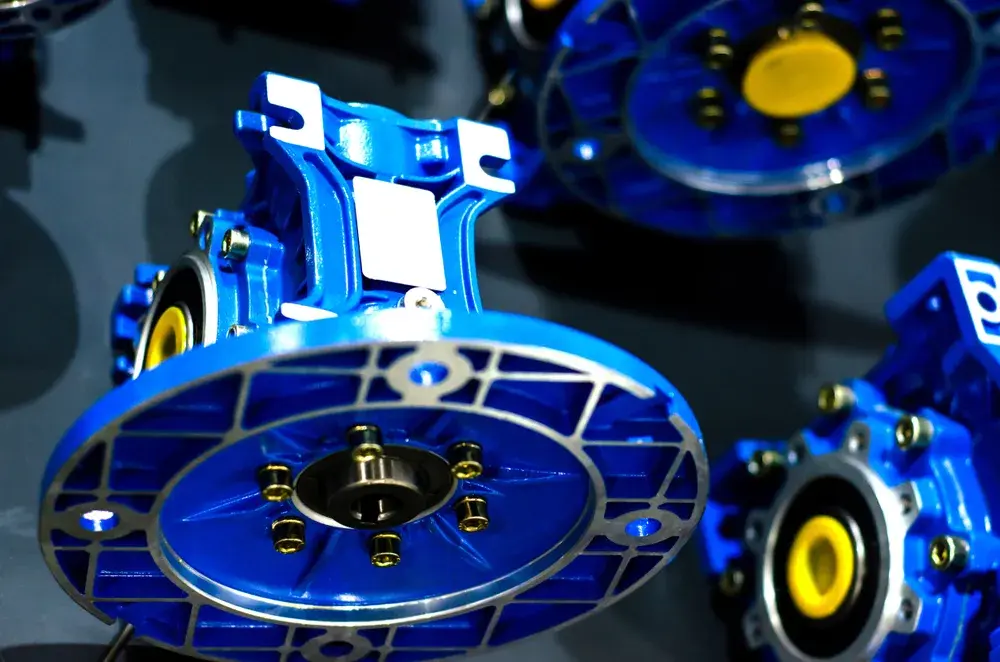

Worm gearbox ratio calculation

สินค้า
View as

กระปุกเกียร์หนอนซีรีย์ WPDA

กระปุกเกียร์หนอนซีรีย์ WPDA

กระปุกเกียร์ตัวหนอนซีรีส์ WPDA — ขนาดเฟรม 13 ขนาด (40–250), อัตราส่วน 5:1 ถึง 100:1, แรงบิดเอาต์พุต 15–2,500 N·m, กำลังอินพุต 0.12–15 kW, ตัวเรือนเหล็กหล่อ IP65 พร้อมการหล่อลื่นแบบบังคับ ล้อตัวหนอนดับแล้วและกราวด์เป็น HRC 58–62; ซีลปากสองชั้นช่วยป้องกันฝุ่นแป้ง ตะกอนดิน และน้ำชะล้างออกจากช่องเกียร์ มีการติดตั้งตีนผี หน้าแปลน และเพลากลวง และเพลาเอาท์พุตสามารถตัดเฉือนให้เข้ากับมอเตอร์ที่มีอยู่ของคุณได้ ส่งกำลังไฟฟ้าเข้า อัตราส่วนที่ต้องการ และหน้าแปลนมอเตอร์ เราจะส่งคืนเฟรมที่ตรงกัน การเขียนแบบบอกขนาด และใบเสนอราคาโดยตรงจากโรงงานภายใน 24 ชั่วโมง
WPA Series Worm Gearm

WPA Series Worm Gearm

ในฐานะโรงงานและผู้ผลิตมืออาชีพในประเทศจีนที่มีส่วนร่วมอย่างลึกซึ้งในด้านอุปกรณ์ส่งสัญญาณ Raydafon ได้เปิดตัว WPA Series Worm Gearm ซึ่งเป็นที่ชื่นชอบอย่างกว้างขวางสำหรับประสิทธิภาพที่สูง อัตราส่วนการลดลงของซีรี่ส์นี้ครอบคลุม 5: 1 ถึง 100: 1 แรงบิดเอาท์พุทถึง 10nm-2000nm เหมาะสำหรับมอเตอร์ 0.06kW-15kW และรองรับวิธีการติดตั้งที่หลากหลายเช่นเท้าและหน้าแปลนซึ่งสามารถปรับให้เข้ากับสถานการณ์เช่นการขนส่งวัสดุและอุปกรณ์ป้องกันสิ่งแวดล้อม ในฐานะซัพพลายเออร์ที่เชื่อถือได้ Raydafon ให้บริการที่กำหนดเองและราคาโปร่งใส ค่าใช้จ่ายต่ำกว่าแบรนด์นำเข้า 30% ที่มีประสิทธิภาพเท่ากันซึ่งเป็นโซลูชันที่ต้องการสำหรับองค์กรขนาดเล็กและขนาดกลางในการอัพเกรดอุปกรณ์ของพวกเขา
กล่องเกียร์อินพุตอินพุตเพลาของแข็งเดี่ยว EP-NRV-F เกียร์

กล่องเกียร์อินพุตอินพุตเพลาของแข็งเดี่ยว EP-NRV-F เกียร์

ในฐานะโรงงานและผู้ผลิตที่รู้จักกันดีในประเทศจีนในสาขาอุปกรณ์ส่งกำลังอุตสาหกรรมมืออาชีพ Raydafon ได้เปิดตัวเกียร์เวิร์มอินพุตเพลาเดี่ยวของ EP-NRV-F ซึ่งเป็นตัวลดเกียร์หนอนที่ยอดเยี่ยม ผลิตภัณฑ์ใช้การออกแบบอินพุตเพลาแข็งเดี่ยวที่มีโครงสร้างขนาดกะทัดรัดและการทำงานที่มั่นคงความสามารถในการส่งแรงบิดสูงและสามารถปรับให้เข้ากับสถานการณ์แอปพลิเคชันอุตสาหกรรมที่หลากหลาย ข้อมูลจำเพาะของมันครอบคลุมตัวเลือกอัตราส่วนการลดลงที่หลากหลาย (เช่น 7.5: 1 ถึง 100: 1) แรงบิดที่ได้รับการจัดอันดับที่หลากหลาย (10nm-1800nm) การปรับพลังงานอินพุตเข้ากับมอเตอร์ 0.06kW-15kW และระดับการป้องกันของ IP55 เพื่อให้แน่ใจว่าการทำงานที่เชื่อถือได้ภายใต้สภาพการทำงานที่รุนแรง ในฐานะซัพพลายเออร์คุณภาพสูง Raydafon ให้บริการปรับแต่งที่ยืดหยุ่นและราคาที่มีการแข่งขันสูงเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าสำหรับโซลูชั่นการส่งที่มีประสิทธิภาพ
กล่องเกียร์หนอน EP-NMRV พร้อมหน้าแปลนเอาต์พุต

กล่องเกียร์หนอน EP-NMRV พร้อมหน้าแปลนเอาต์พุต

กล่องเกียร์หนอน EP-NMRV ของ Raydafon พร้อมหน้าแปลนเอาท์พุทเป็นสิ่งที่ดีที่สุดในอุตสาหกรรมในแง่ของคุณภาพ! มีรุ่นต่าง ๆ ตั้งแต่ NMRV025 ถึง NMRV150 โดยมีพลังงานตั้งแต่ 0.06kW ถึง 15kW และแรงบิดสูงถึง 1800Nm มันเข้ากันได้กับเครื่องทั้งขนาดเล็กและขนาดใหญ่ กล่องทำจากโลหะผสมอลูมิเนียมที่ทนต่อการสึกหรอซึ่งเบาและทนทาน การออกแบบหน้าแปลนเอาท์พุทสามารถเชื่อมต่อโดยตรงกับอุปกรณ์อุตสาหกรรมต่างๆและยังติดตั้งได้ง่าย เกียร์หนอนทำจากบรอนซ์ดีบุกที่ทนต่อการสึกหรอซึ่งมีประสิทธิภาพการส่งผ่านสูงและมีเสียงรบกวนเล็กน้อย ในฐานะผู้ผลิตที่รู้จักกันดีในประเทศจีน Raydafon ควบคุมคุณภาพตลอดกระบวนการทั้งหมดและเป็นซัพพลายเออร์ที่เชื่อถือได้!
ในฐานะผู้ผลิตและซัพพลายเออร์ กระปุกเกียร์หนอน ที่เชื่อถือได้ในประเทศจีนผลิตภัณฑ์ของเราได้ผ่านการรับรอง CE หากคุณต้องการซื้อผลิตภัณฑ์ที่มีคุณภาพโปรดติดต่อเรา
