การออกแบบกระปุกเกียร์หนอนรองรับรูปแบบอุปกรณ์ขนาดกะทัดรัดได้อย่างไร

ในการออกแบบอุปกรณ์อุตสาหกรรมสมัยใหม่ พื้นที่ถือเป็นเรื่องพรีเมียม วิศวกรมองหาวิธีลดรอยเท้าของเครื่องจักรอย่างต่อเนื่อง โดยไม่กระทบต่อประสิทธิภาพหรือความน่าเชื่อถือ ที่กระปุกเกียร์หนอนการออกแบบนำเสนอโซลูชันที่น่าสนใจ ช่วยให้สามารถจัดวางอุปกรณ์ขนาดกะทัดรัดผ่านการส่งกำลังมุมขวาที่เป็นเอกลักษณ์ อัตราการลดขั้นตอนเดียวที่สูง และความยืดหยุ่นในการบูรณาการ ต่างจากกระปุกเกียร์แบบแกนขนานหรือดาวเคราะห์ กระปุกเกียร์หนอนสามารถลดความเร็วได้อย่างมากในระยะเดียว—สูงสุดถึง 100:1—ในขณะที่เพลาอินพุตและเอาต์พุตอยู่ในตำแหน่งมุม 90 องศา โครงสร้างมุมฉากนี้ทำให้สามารถติดตั้งมอเตอร์ไว้ข้างหรือข้างใต้เพลาขับเคลื่อนได้ ซึ่งช่วยลดความยาวโดยรวมของชุดขับเคลื่อนได้อย่างมาก ที่ Raydafon Technology Group Co.,Limited โรงงานของเรามีความเชี่ยวชาญในการออกแบบกระปุกเกียร์หนอนมานานกว่าสองทศวรรษ และเราได้เห็นแล้วว่าผลิตภัณฑ์ของเราช่วยให้ลูกค้าสามารถลดขนาดพื้นที่ของเครื่องจักรลงได้ถึง 35 เปอร์เซ็นต์ได้อย่างไร บทความนี้เจาะลึกคุณสมบัติการออกแบบเฉพาะที่รองรับความกะทัดรัด พร้อมด้วยข้อกำหนดทางเทคนิคและข้อมูลการใช้งานในโลกแห่งความเป็นจริง

แต่ความกะทัดรัดของกระปุกเกียร์ตัวหนอนนั้นนอกเหนือไปจากการวางแนวของเพลา การออกแบบนี้มีอัตราส่วนแรงบิดต่อน้ำหนักที่สูง ซึ่งหมายความว่ากระปุกเกียร์ขนาดเล็กสามารถส่งกำลังได้เท่ากับชุดเพลาขนานที่ใหญ่กว่า นอกจากนี้ ความสามารถในการล็อคตัวเองของกระปุกเกียร์หนอนหลายตัวช่วยลดความจำเป็นในการใช้เบรกภายนอกในการจับยึด ซึ่งช่วยประหยัดพื้นที่และลดจำนวนส่วนประกอบอีกด้วย โรงงานของเราได้ออกแบบชุดเกียร์หนอนที่มีเพลาเอาท์พุตแบบกลวงและหน้าแปลนติดตั้งแบบแยกส่วน ช่วยให้สามารถเชื่อมต่อโดยตรงกับเพลาขับเคลื่อนโดยไม่จำเป็นต้องใช้ตลับลูกปืนหรือข้อต่อเพิ่มเติม คุณสมบัติเหล่านี้ทำให้กระปุกเกียร์หนอนเป็นตัวเลือกที่ต้องการสำหรับระบบสายพานลำเลียง เครื่องจักรบรรจุภัณฑ์ อุปกรณ์ขนถ่ายวัสดุ และการใช้งานอื่นๆ อีกมากมายที่มีพื้นที่จำกัด ในคู่มือที่ครอบคลุมนี้ เราจะวิเคราะห์องค์ประกอบการออกแบบที่สำคัญ ระบุข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด และแบ่งปันแนวทางปฏิบัติที่ดีที่สุดจาก Raydafon เพื่อช่วยให้คุณบรรลุโครงร่างอุปกรณ์ที่มีขนาดกะทัดรัดที่สุดเท่าที่จะเป็นไปได้

สารบัญ

• 1. เหตุใดระบบส่งกำลังมุมขวาจึงทำให้กระปุกเกียร์หนอนเหมาะสำหรับรูปแบบขนาดกะทัดรัด
• 2. ความหนาแน่นของแรงบิดสูงช่วยลดขนาดกระปุกเกียร์โดยไม่ทำให้ประสิทธิภาพลดลงได้อย่างไร
• 3. คุณสมบัติหลักของซีรีย์กระปุกเกียร์หนอนของเราคืออะไร?
• 4. เพลากลวงและตัวเลือกมอเตอร์ในตัวจะช่วยประหยัดพื้นที่ได้อย่างไร
• คำถามที่พบบ่อย (FAQ)
• การให้คำปรึกษาสรุปและการปรับแต่ง

เหตุใดระบบส่งกำลังมุมขวาจึงทำให้กระปุกเกียร์หนอนเหมาะสำหรับรูปแบบขนาดกะทัดรัด

คุณสมบัติที่โดดเด่นที่สุดของกระปุกเกียร์หนอนคือการส่งกำลังแบบมุมขวา ในกระปุกเกียร์เพลาขนานทั่วไป เพลาอินพุตและเอาต์พุตจะอยู่บนแกนเดียวกัน ซึ่งจำเป็นต้องวางมอเตอร์ในแนวเดียวกับเพลาขับเคลื่อน ส่งผลให้เกิดระบบขับเคลื่อนเชิงเส้นตรงยาวซึ่งมักจะยื่นออกมาเกินโครงเครื่องจักร ส่งผลให้อุปกรณ์โดยรวมมีพื้นที่มากขึ้น อย่างไรก็ตาม กล่องเกียร์ตัวหนอนจะใช้ตัวหนอน (สกรู) ในการขับเคลื่อนล้อตัวหนอน โดยให้เพลาอยู่ในทิศทาง 90 องศา ช่วยให้สามารถติดตั้งมอเตอร์ในแนวตั้งฉากกับเพลาเอาท์พุตได้ โดยสามารถ "พับ" ชุดขับเคลื่อนให้เป็นรูปตัว L ขนาดกะทัดรัดได้อย่างมีประสิทธิภาพ รูปทรงนี้มีข้อได้เปรียบเป็นพิเศษในการใช้งานที่ความกว้างหรือความยาวของเครื่องจักรถูกจำกัด เช่น ในระบบสายพานลำเลียง เครื่องจักรเคลื่อนที่ หรือส่วนประกอบเซลล์หุ่นยนต์

ข้อดีของรูปแบบเฉพาะของการออกแบบมุมขวาของกระปุกเกียร์หนอน:

• ความยาวโดยรวมลดลง:ด้วยการวางตำแหน่งมอเตอร์ไว้ข้างกระปุกเกียร์ ความยาวของระบบขับเคลื่อนทั้งหมดจะลดลง 30 ถึง 50 เปอร์เซ็นต์ เมื่อเทียบกับกระปุกเกียร์แบบอินไลน์ที่มีกำลังมอเตอร์เท่ากัน ช่วยให้นักออกแบบอุปกรณ์สามารถติดตั้งไดรฟ์ในพื้นที่แคบได้
• ทิศทางการติดตั้งที่หลากหลาย:กล่องเกียร์หนอนของเราสามารถติดตั้งในตำแหน่งใดก็ได้ ทั้งแบบตั้งเท้า ติดตั้งแบบหน้าแปลน หรือติดตั้งบนเพลา ตัวเครื่องได้รับการออกแบบให้มีหน้าติดตั้งหลายหน้า ช่วยให้สามารถติดตั้งกระปุกเกียร์เข้ากับโครงเครื่องจักรได้โดยตรง โดยไม่ต้องใช้ขายึดเพิ่มเติม
• อะแดปเตอร์มอเตอร์ในตัว:เรามีอะแดปเตอร์มอเตอร์หลายประเภทที่ช่วยให้สามารถติดตั้งมอเตอร์ IEC หรือ NEMA เข้ากับตัวเรือนอินพุตกระปุกเกียร์ได้โดยตรง ซึ่งช่วยลดความจำเป็นในการมีเพศสัมพันธ์ระหว่างมอเตอร์และกระปุกเกียร์ ช่วยประหยัดความยาวแกนเพิ่มเติม และลดปัญหาการจัดตำแหน่ง
• ประหยัดพื้นที่ด้านข้าง:ในอุปกรณ์ที่มีแกนขับเคลื่อนหลายแกน เช่น ตารางดัชนีหลายสถานีหรือระบบจัดเก็บข้อมูลอัตโนมัติ กล่องเกียร์หนอนสามารถซ้อนกันแบบกะทัดรัดเคียงข้างกันได้ เนื่องจากเพลาอินพุตหันหน้าเข้าด้านใน ส่งผลให้ความกว้างรวมของชุดขับเคลื่อนเหลือน้อยที่สุด

เพื่อแสดงให้เห็นถึงศักยภาพในการประหยัดพื้นที่ ให้พิจารณาระบบสายพานลำเลียงที่ออกแบบมาสำหรับโรงงานแปรรูปอาหาร การออกแบบดั้งเดิมใช้กระปุกเกียร์แบบขดลวดพร้อมมอเตอร์ติดตั้งแบบอินไลน์ ซึ่งต้องการความยาวขับเคลื่อนรวม 850 มม. โรงงานจำเป็นต้องลดความกว้างของสายพานลำเลียงเพื่อให้พอดีกับทางเดินแคบๆ เมื่อเปลี่ยนมาใช้การออกแบบกระปุกเกียร์หนอนที่มีตัวยึดมอเตอร์มุมฉาก ความยาวของไดรฟ์จึงลดลงเหลือ 460 มม. ซึ่งลดลง 46 เปอร์เซ็นต์ ซึ่งช่วยให้โรงงานสามารถติดตั้งสายพานลำเลียงในทางเดินที่มีอยู่ได้โดยไม่ต้องดัดแปลงโครงสร้างใดๆ กระปุกเกียร์ตัวหนอนยังให้อัตราส่วนการลดที่จำเป็น 20:1 ในขั้นตอนเดียว ซึ่งช่วยลดจำนวนส่วนประกอบลงอีก และทำให้การประกอบง่ายขึ้น

นอกจากนี้ การออกแบบมุมขวาช่วยให้สามารถวางกระปุกเกียร์หนอนไว้ที่จุดจ่ายกำลังได้โดยตรง ลดความจำเป็นในการใช้เพลาขับยาว แบริ่งเพิ่มเติม และโครงสร้างรองรับ โรงงานของเราที่บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดนำเสนอตัวเลือกส่วนขยายเพลาแบบกำหนดเองที่ช่วยให้เอาท์พุตกระปุกเกียร์เชื่อมต่อกับเพลาอินพุตของเครื่องจักรได้โดยตรง โดยไม่จำเป็นต้องใช้หน้าแปลนคัปปลิ้งแยกต่างหาก วิธีการบูรณาการนี้ไม่เพียงแต่ช่วยประหยัดพื้นที่ แต่ยังช่วยลดจำนวนจุดการจัดตำแหน่งที่สำคัญ ซึ่งช่วยเพิ่มความน่าเชื่อถือโดยรวม โดยสรุป รูปทรงมุมขวาของกระปุกเกียร์ตัวหนอนเป็นรากฐานของความกะทัดรัด และเป็นเหตุผลสำคัญว่าทำไมนักออกแบบจึงเลือกเทคโนโลยีตัวหนอนสำหรับการใช้งานที่มีพื้นที่จำกัด

ความหนาแน่นของแรงบิดสูงช่วยลดขนาดกระปุกเกียร์โดยไม่ทำให้ประสิทธิภาพลดลงได้อย่างไร

ความหนาแน่นของแรงบิด—ปริมาณแรงบิดที่ส่งต่อหน่วยขนาดกระปุกเกียร์—เป็นตัวแปรสำคัญสำหรับการออกแบบอุปกรณ์ขนาดกะทัดรัด กระปุกเกียร์ตัวหนอนมีความเป็นเลิศในบริเวณนี้เนื่องจากการเลื่อนระหว่างตัวหนอนและล้อตัวหนอน ซึ่งช่วยให้มีพื้นที่สัมผัสขนาดใหญ่สำหรับการกระจายโหลด เฟืองตัวหนอนต่างจากเฟืองเดือยหรือเฟืองเกลียวซึ่งมีฟันเพียงไม่กี่ซี่สัมผัสกันในช่วงเวลาหนึ่ง เฟืองตัวหนอนมีการเชื่อมต่อของฟันอย่างต่อเนื่องตลอดความยาวของเฟืองตัวหนอน โดยกระจายน้ำหนักไปบนพื้นผิวที่ใหญ่ขึ้น ซึ่งช่วยให้กระปุกเกียร์หนอนสามารถรับแรงบิดได้สูงกว่ากระปุกเกียร์เพลาขนานที่มีระยะห่างจากศูนย์กลางเท่ากัน ด้วยเหตุนี้ กระปุกเกียร์หนอนที่มีขนาดเล็กกว่าจึงสามารถรองรับแรงบิดได้เท่ากับทางเลือกที่ใหญ่กว่าและหนักกว่า ซึ่งส่งผลให้อุปกรณ์มีขนาดกะทัดรัดโดยตรง

ปัจจัยสำคัญที่ช่วยเพิ่มความหนาแน่นของแรงบิดในการออกแบบกระปุกเกียร์หนอนของเรา:

• โปรไฟล์ฟันที่ปรับให้เหมาะสม (ประเภท ZAI หรือ ZI):กระปุกเกียร์ตัวหนอนของเราใช้ตัวหนอนแบบแข็งและกราวด์ที่มีโปรไฟล์ ZI (แบบม้วน) รวมกับเฟืองตัวหนอนสีบรอนซ์ การผสมผสานนี้ให้ความสามารถในการรับน้ำหนักสูงและค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยให้กระปุกเกียร์สามารถส่งแรงบิดได้สูงถึง 1,500 นิวตันเมตรในตัวเรือนขนาด 63 ที่ระยะห่างจากศูนย์กลาง
• การเลือกตลับลูกปืนคุณภาพสูง:เราใช้แบริ่งลูกกลิ้งเรียวบนเพลาตัวหนอนและแบริ่งสัมผัสเชิงมุมสำหรับงานหนักบนเพลาเอาท์พุต แบริ่งเหล่านี้สามารถรองรับโหลดได้ทั้งแนวรัศมีและแนวแกน ทำให้มั่นใจได้ว่ากระปุกเกียร์จะรักษาระดับแรงบิดไว้ได้แม้ภายใต้สภาวะโหลดที่โอเวอร์โหลด
• การหล่อลื่นและการระบายความร้อนที่ดีขึ้น:ตัวเรือนกระปุกเกียร์ตัวหนอนได้รับการออกแบบให้มีความจุน้ำมันภายในขนาดใหญ่และครีบระบายความร้อน ช่วยให้ความร้อนกระจายได้อย่างรวดเร็ว ซึ่งหมายความว่ากระปุกเกียร์สามารถทำงานที่พิกัดแรงบิดได้อย่างต่อเนื่องโดยไม่มีการลดพิกัดความร้อน ซึ่งมิฉะนั้นอาจต้องใช้ยูนิตที่ใหญ่กว่า
• ตัวหนอนชุบแข็ง (58-62 HRC):ตัวหนอนของเราได้รับการชุบแข็งด้วยเคสหลังจากการเจียร ส่งผลให้พื้นผิวทนทานต่อการสึกหรอและมีแกนที่แข็งแกร่ง ซึ่งจะช่วยยืดอายุความล้าของกระปุกเกียร์และรักษาความสามารถในการบิดได้มากกว่าหนึ่งล้านรอบ

เพื่อหาปริมาณข้อได้เปรียบด้านความหนาแน่นของแรงบิด เราได้เปรียบเทียบกระปุกเกียร์หนอนของเรา (ระยะห่างจากศูนย์กลาง 80 มม.) กับกระปุกเกียร์แบบเกลียวที่มีขนาดใกล้เคียงกัน กระปุกเกียร์ตัวหนอนได้รับแรงบิดเอาท์พุตพิกัดที่ 2,100 นิวตันเมตร ในขณะที่ชุดขดลวดส่งแรงบิด 1,400 นิวตันเมตรในปริมาณตัวเรือนเท่ากัน ความหนาแน่นของแรงบิดที่สูงขึ้น 50 เปอร์เซ็นต์นี้หมายความว่าผู้ออกแบบอุปกรณ์สามารถใช้กระปุกเกียร์หนอนที่มีขนาดเล็กลงเพื่อให้ได้ประสิทธิภาพที่เท่ากัน ซึ่งช่วยประหยัดพื้นที่และน้ำหนัก ในการใช้งานอุปกรณ์เคลื่อนที่ เช่น เครื่องจักรกลการเกษตรหรืออุปกรณ์ขนถ่ายวัสดุ การลดน้ำหนักนี้ยังช่วยปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงและลดภาระทางโครงสร้างอีกด้วย

โรงงานของเรายังได้พัฒนารูปแบบการออกแบบที่เรียกว่ากระปุกเกียร์หนอน "แรงบิดหนาแน่น" ซึ่งใช้น้ำมันสังเคราะห์สูตรพิเศษที่ช่วยลดแรงเสียดทานลง 30 เปอร์เซ็นต์ ช่วยให้มีแรงบิดที่สูงขึ้นโดยไม่ต้องเพิ่มระยะห่างจากศูนย์กลาง รุ่นนี้ได้รับความนิยมในการใช้งาน เช่น เครื่องขึ้นรูปม้วนและอุปกรณ์สร้างภาพทางการแพทย์ ซึ่งมีพื้นที่จำกัดอย่างมากแต่จำเป็นต้องมีแรงบิดสูง ด้วยการเลือกการออกแบบกระปุกเกียร์หนอนที่ถูกต้องจาก Raydafon ผู้ออกแบบอุปกรณ์สามารถบรรลุรูปแบบที่กะทัดรัดมากขึ้น โดยไม่กระทบต่อกำลังหรือความน่าเชื่อถือ

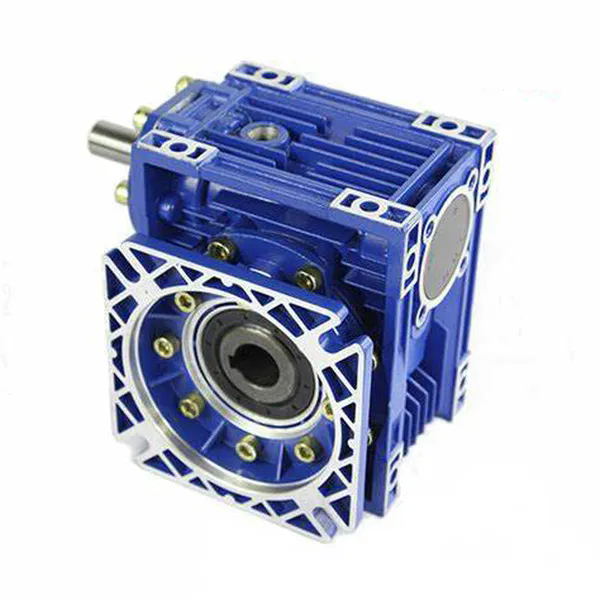

ข้อมูลจำเพาะที่สำคัญของซีรีย์กระปุกเกียร์หนอนของเราคืออะไร?

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด นำเสนอกระปุกเกียร์หนอนหลากหลายขนาด ตั้งแต่ยูนิตขนาดเล็ก (ระยะห่างจากศูนย์กลาง 30 มม.) ไปจนถึงรุ่นที่ใช้งานหนัก (ระยะห่างจากศูนย์กลาง 200 มม.) แต่ละซีรี่ส์มีให้เลือกใช้โดยมีอัตราส่วนลด (5:1 ถึง 100:1) ตัวเลือกการติดตั้ง และการกำหนดค่าเพลาเอาท์พุตที่หลากหลาย ตารางด้านล่างสรุปข้อมูลจำเพาะสำหรับกระปุกเกียร์หนอนรุ่นยอดนิยมที่สุดของเรา ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์บรรจุภัณฑ์ การลำเลียง และระบบอัตโนมัติ อุปกรณ์ทั้งหมดได้รับการทดสอบตามมาตรฐาน ISO 9001 และได้รับการรับรอง ATEX สำหรับบรรยากาศที่ระเบิดได้ โรงงานของเรายังมีบริการกำหนดขนาดเองเพื่อให้ตรงกับแรงบิดและพื้นที่ที่คุณต้องการ

นอกเหนือจากขนาดมาตรฐานแล้ว โรงงานของเรายังมีกระปุกเกียร์หนอนรุ่น "สั้น" ที่มีความยาวตัวเรือนลดลงสำหรับการใช้งานที่ความลึกโดยรวมเป็นสิ่งสำคัญ ซึ่งทำได้โดยการใช้การจัดเรียงตลับลูกปืนที่กะทัดรัดยิ่งขึ้นและปริมาณกักเก็บน้ำมันที่ลดลง โดยไม่สูญเสียอัตราแรงบิดเนื่องจากรูปทรงภายในที่ได้รับการปรับปรุงอย่างเหมาะสม นอกจากนี้เรายังมีรุ่นสเตนเลสสตีลสำหรับอุตสาหกรรมอาหารและยา ซึ่งจำเป็นต้องปฏิบัติตามข้อกำหนดการชะล้างและความต้านทานการกัดกร่อน ผลิตภัณฑ์กระปุกเกียร์หนอนทั้งหมดของเรารับประกัน 2 ปี และมีคู่มือผู้ใช้โดยละเอียดพร้อมคำแนะนำในการหล่อลื่นและกำหนดการบำรุงรักษา

โรงงานของเรายังกำหนดขนาดรูเจาะ ขนาดรูสลัก และหน้าแปลนยึดแบบกำหนดเองเพื่อให้ตรงกับอุปกรณ์ที่มีอยู่ของคุณ เรารักษาสินค้าคงคลังของชุดเกียร์หนอนมาตรฐานไว้อย่างกว้างขวางเพื่อการจัดส่งทันที และเราสามารถผลิตตามคำสั่งซื้อที่กำหนดเองโดยมีระยะเวลารอคอยสินค้าสั้นเพียง 15 วันทำการ ทีมวิศวกรของเราพร้อมให้ความช่วยเหลือคุณในการเลือกกระปุกเกียร์หนอนที่เหมาะสมที่สุดสำหรับรูปแบบอุปกรณ์ขนาดกะทัดรัดของคุณ โดยคำนึงถึงไม่เพียงแต่แรงบิดและอัตราส่วนเท่านั้น แต่ยังรวมถึงข้อจำกัดของพื้นที่ ปัจจัยด้านสิ่งแวดล้อม และข้อกำหนดด้านเสียงด้วย

ตัวเลือกเพลากลวงและมอเตอร์ในตัวจะช่วยประหยัดพื้นที่ได้อย่างไร

นอกเหนือจากรูปทรงมุมขวาและความหนาแน่นของแรงบิดสูงแล้ว กล่องเกียร์หนอนยังนำเสนอคุณสมบัติการออกแบบเพิ่มเติมที่ช่วยลดพื้นที่วางอุปกรณ์ได้อย่างมาก ตัวเลือกที่มีประสิทธิภาพมากที่สุดสองประการคือตัวเลือกเพลาเอาท์พุตแบบกลวงและการกำหนดค่ามอเตอร์ในตัว (มอเตอร์เกียร์) กล่องเกียร์หนอนเพลากลวงช่วยให้เพลาขับเคลื่อนของเครื่องจักรผ่านเอาท์พุตของกระปุกเกียร์ได้โดยตรง โดยไม่จำเป็นต้องใช้ข้อต่อ ตัวรองรับแบริ่งแยกต่างหาก และกลไกการจัดตำแหน่ง การเชื่อมต่อโดยตรงนี้ไม่เพียงแต่ช่วยประหยัดพื้นที่ แต่ยังช่วยลดจำนวนส่วนประกอบ ซึ่งช่วยลดทั้งต้นทุนและข้อกำหนดในการบำรุงรักษา โรงงานของเราได้พัฒนาชุดเกียร์หนอนเพลากลวงหลายรุ่นที่มีการเชื่อมต่อแบบกุญแจหรือดิสก์แบบหดตัว ครอบคลุมเส้นผ่านศูนย์กลางเพลาตั้งแต่ 14 มม. ถึง 75 มม.

ประโยชน์หลักในการประหยัดพื้นที่ของเพลากลวงและการออกแบบมอเตอร์ในตัว:

• เพลากลวงช่วยลดความยาวของข้อต่อ:ในการตั้งค่าแบบดั้งเดิม เพลาเอาท์พุตของกระปุกเกียร์จะเชื่อมต่อกับเพลาเครื่องจักรผ่านข้อต่อแบบยืดหยุ่น ซึ่งสามารถเพิ่มความยาวแกนได้ 80 ถึง 150 มม. กล่องเกียร์หนอนเพลากลวงติดตั้งเข้ากับเพลาเครื่องจักรโดยตรง ช่วยลดความยาวระบบขับเคลื่อนทั้งหมดลงตามจำนวนนั้น
• มอเตอร์ในตัวช่วยลดความสูงโดยรวม:รุ่นมอเตอร์ในตัวของเรา (มอเตอร์เกียร์) ติดตั้งมอเตอร์ไว้โดยตรงบนกล่องอินพุตกระปุกเกียร์ วิธีนี้จะถอดขามอเตอร์และคัปปลิ้งออก โดยลดความสูงโดยรวมลง และปล่อยให้ชุดขับเคลื่อนอยู่ใต้สายพานลำเลียงหรือฐานเครื่องจักรที่มีระยะห่างต่ำ
• การกำจัดแบริ่งเพลา:เนื่องจากกระปุกเกียร์เพลากลวงรองรับเพลาเครื่องจักรผ่านแบริ่งภายใน คุณจึงไม่จำเป็นต้องแยกแบริ่งบล็อคพิลโลว์บนโครงเครื่องจักรอีกต่อไป ซึ่งจะช่วยลดทั้งรอยเท้าและต้นทุนของอุปกรณ์
• การติดตั้งและการจัดตำแหน่งที่ง่ายขึ้น:การติดตั้งเพลากลวงโดยตรงช่วยให้มั่นใจถึงความร่วมศูนย์และไม่จำเป็นต้องจัดแนวอย่างแม่นยำระหว่างการติดตั้ง ซึ่งช่วยลดเวลาและทักษะที่จำเป็นสำหรับการประกอบ ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับเครื่องจักรในการผลิตปริมาณมาก

เพื่อแสดงให้เห็นศักยภาพในการประหยัดพื้นที่ของคุณสมบัติเหล่านี้ ให้เราพิจารณาการใช้งานระบบขับเคลื่อนสายพานลำเลียง การออกแบบทั่วไปที่มีกระปุกเกียร์หนอนแบบติดเท้า คัปปลิ้งแบบยืดหยุ่น มอเตอร์ และสายพานขับเคลื่อนอาจมีความยาว 900 มม. การใช้กระปุกเกียร์หนอนเพลากลวงของเราที่มีมอเตอร์ในตัว (มอเตอร์เกียร์) ความยาวของไดรฟ์ลดลงเหลือ 510 มม. มอเตอร์ในตัวยังตัดแผ่นฐานมอเตอร์ออก ซึ่งช่วยประหยัดความกว้างเพิ่มเติม 100 มม. ขนาดของเครื่องจักรโดยรวมลดลง 34 เปอร์เซ็นต์ ทำให้สามารถวางอุปกรณ์ไว้ในเซลล์การผลิตที่เข้มงวดมากขึ้น และปรับปรุงการไหลของวัสดุในโรงงาน

โรงงานของเราที่ Raydafon Technology Group Co.,Limited ยังนำเสนอกระปุกเกียร์หนอนรุ่น "แขนแรงบิดขนาดกะทัดรัด" ซึ่งใช้แขนปฏิกิริยาแทนฐานยึดแบบเท้าหรือหน้าแปลน การออกแบบนี้ทำให้สามารถแขวนกระปุกเกียร์จากเพลาเครื่องจักรได้ โดยไม่ต้องใช้พื้นที่บนพื้นเป็นศูนย์ สิ่งนี้มีประโยชน์อย่างยิ่งในอุปกรณ์เคลื่อนที่หรือในการใช้งานที่ไม่สามารถติดตั้งด้านล่างได้ เราได้นำเสนอโซลูชันกระปุกเกียร์หนอนแรงบิดขนาดกะทัดรัดสำหรับยานพาหนะนำทางอัตโนมัติ (AGV) ซึ่งพื้นที่ทุกมิลลิเมตรมีความสำคัญ

โดยสรุป ตัวเลือกเพลากลวงและมอเตอร์ในตัวจะเปลี่ยนกระปุกเกียร์หนอนจากส่วนประกอบธรรมดาให้เป็นระบบขับเคลื่อนที่สมบูรณ์ซึ่งจะช่วยลดพื้นที่วางอุปกรณ์ลงอย่างมาก การออกแบบเหล่านี้สนับสนุนแนวโน้มไปสู่เครื่องจักรที่มีขนาดกะทัดรัด มีประสิทธิภาพ และคุ้มค่ามากขึ้น ด้วยการขจัดข้อต่อ แบริ่ง และฐานยึด โรงงานของเราสามารถจัดทำโมเดล 3D CAD ของการกำหนดค่ากระปุกเกียร์หนอนแต่ละตัว เพื่อช่วยให้คุณรวมไดรฟ์เข้ากับการออกแบบเครื่องจักรของคุณได้อย่างราบรื่น

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: กล่องเกียร์ตัวหนอนเปรียบเทียบกับกล่องเกียร์แบบเอียงเกลียวในแง่ของความกะทัดรัดได้อย่างไร

คำตอบ: โดยทั่วไปแล้วกระปุกเกียร์ตัวหนอนจะมีขนาดกะทัดรัดกว่ากระปุกเกียร์แบบขดลวดเอียงสำหรับแรงบิดและอัตราส่วนที่เท่ากัน โดยเฉพาะอย่างยิ่งในการลดเกียร์แบบขั้นตอนเดียวที่สูงกว่า 15:1 กระปุกเกียร์เอียงต้องใช้สองขั้นตอนเพื่อให้ได้อัตราส่วน 20:1 ในขณะที่กระปุกเกียร์หนอนทำได้ในขั้นตอนเดียว ซึ่งช่วยประหยัดเวลาได้ประมาณ 30 เปอร์เซ็นต์ นอกจากนี้ กล่องเกียร์ตัวหนอนยังมีฐานการติดตั้งที่ง่ายกว่า เนื่องจากไม่ต้องการฐานการติดตั้งแยกต่างหากสำหรับเพลากลาง อย่างไรก็ตาม กล่องเกียร์ตัวหนอนมีประสิทธิภาพน้อยกว่าขดลวดเอียงเล็กน้อย (โดยทั่วไปคือ 80-90 เปอร์เซ็นต์ เทียบกับ 95-97 เปอร์เซ็นต์) แต่สำหรับการใช้งานหลายๆ อย่าง การประหยัดพื้นที่จะพิสูจน์ให้เห็นถึงการลดประสิทธิภาพเล็กน้อย โรงงานของเราให้ข้อมูลการเปรียบเทียบประสิทธิภาพและพื้นที่สำหรับการใช้งานใดๆ ตามคำขอ

คำถามที่ 2: สามารถติดตั้งกล่องเกียร์หนอนในแนวตั้งเพื่อประหยัดพื้นที่ได้มากขึ้นได้หรือไม่

คำตอบ: ใช่ กล่องเกียร์ตัวหนอนของเราได้รับการออกแบบมาเพื่อการติดตั้งที่หลากหลาย รวมถึงแนวตั้ง (เพลาอินพุตแนวนอน เพลาเอาท์พุตแนวตั้ง หรือในทางกลับกัน) การติดตั้งในแนวตั้งอาจเป็นประโยชน์ในอุปกรณ์ที่เพลาขับเคลื่อนอยู่ในแนวตั้ง เช่น ในเครื่องผสมหรือโต๊ะหมุน อย่างไรก็ตาม ต้องให้ความใส่ใจเป็นพิเศษกับการหล่อลื่นและการซีล โรงงานของเรานำเสนอการออกแบบกระปุกเกียร์หนอนแนวตั้งที่มีระดับน้ำมัน ช่องระบายอากาศ และซีลเฉพาะ เพื่อป้องกันน้ำมันรั่วและรับประกันการหล่อลื่นที่เหมาะสม เรามีคำแนะนำในการติดตั้งโดยละเอียดและชุดซีลสำหรับการติดตั้งในแนวตั้งโดยเฉพาะ ขนาดกะทัดรัดของกระปุกเกียร์ตัวหนอนยังคงอยู่แม้ในแนวตั้ง

คำถามที่ 3: การออกแบบเพลากลวงส่งผลต่ออัตราแรงบิดของกระปุกเกียร์อย่างไร

คำตอบ: การออกแบบเพลากลวงไม่ได้ลดระดับแรงบิดของกระปุกเกียร์ เนื่องจากตัวเรือนกระปุกเกียร์และแบริ่งได้รับการจัดอันดับให้รองรับแรงบิดที่ส่งผ่านเต็มที่ เพลากลวงมีขนาดเพื่อรองรับเพลาเครื่องจักร และรูกุญแจหรือจานลดขนาดได้รับการออกแบบให้ส่งแรงบิดได้โดยไม่ลื่นไถล ในกระปุกเกียร์หนอนของเรา เพลากลวงได้รับการรองรับด้วยตลับลูกปืนสำหรับงานหนักที่ปลายทั้งสองข้าง ทำให้มั่นใจได้ว่าความจุแรงบิดจะเหมือนกับรุ่นเพลาตัน อย่างไรก็ตาม น้ำหนักที่ยื่นออกมาที่อนุญาตบนเพลากลวงอาจต่ำกว่าบนเพลาตันเล็กน้อยเนื่องจากวัสดุเพลาลดลง โรงงานของเรามีพิกัดการรับน้ำหนักส่วนยื่นเฉพาะสำหรับเพลากลวงแต่ละรุ่น

คำถามที่ 4: กระปุกเกียร์ตัวหนอนมีเสียงดังกว่ากระปุกเกียร์ประเภทอื่นในรูปแบบกะทัดรัดหรือไม่?

คำตอบ: กระปุกเกียร์ตัวหนอนอาจมีเสียงดังกว่ากระปุกเกียร์แบบเฮลิคอล โดยเฉพาะอย่างยิ่งที่ความเร็วสูง เนื่องจากการเสียดสีแบบเลื่อนระหว่างเฟืองตัวหนอนและล้อตัวหนอน อย่างไรก็ตาม การออกแบบกระปุกเกียร์ตัวหนอนของเรารวมเอาคุณสมบัติหลายประการในการลดเสียงรบกวน รวมถึงตัวหนอนกราวด์ที่มีความแม่นยำ (เกรด ISO 6) รูปแบบการสัมผัสฟันที่ปรับให้เหมาะสม และวัสดุตัวเรือนที่ดูดซับเสียง โรงงานของเรายังมีรุ่น "เงียบ" พร้อมด้วยเฟืองตัวหนอนสีบรอนซ์ที่ผสมเป็นพิเศษเพื่อลดแรงเสียดทานและเสียงรบกวน ในรูปแบบกะทัดรัดซึ่งกระปุกเกียร์อาจอยู่ใกล้กับผู้ปฏิบัติงานมากขึ้น เราขอแนะนำซีรีส์เงียบของเราเพื่อให้เป็นไปตามกฎข้อบังคับเรื่องเสียงรบกวนในที่ทำงาน เราให้ข้อมูลระดับเสียง (dB ที่ 1 เมตร) สำหรับกระปุกเกียร์หนอนแต่ละรุ่น

คำถามที่ 5: Raydafon Technology Group Co.,Limited มีการปรับแต่งอะไรบ้างสำหรับกระปุกเกียร์หนอนที่ใช้ในอุปกรณ์ขนาดกะทัดรัด

คำตอบ: เรามีตัวเลือกการปรับแต่งที่หลากหลายเพื่อให้เหมาะกับการออกแบบอุปกรณ์ขนาดกะทัดรัด: ความยาวหรือเส้นผ่านศูนย์กลางเพลาเอาท์พุตพิเศษ อะแดปเตอร์มอเตอร์แบบกำหนดเอง การกำหนดค่าเพลาเอาท์พุตหลายแบบ (ขยายเดี่ยว/คู่ กลวง หรือร่องฟัน) ตัวจำกัดแรงบิดในตัว และขายึดแบบกำหนดเอง นอกจากนี้เรายังให้ความช่วยเหลือในการออกแบบเพื่อลดซองจดหมายให้เหลือน้อยที่สุด เช่น การใช้เพลาอินพุตที่สั้นลง หรือการประกอบกระปุกเกียร์เข้ากับโครงของเครื่องจักร โรงงานของเรามีทีมวิศวกรภายในที่สามารถทำงานกับไฟล์ CAD ของคุณเพื่อปรับตำแหน่งกระปุกเกียร์หนอนให้เหมาะสม เราให้คำปรึกษาเบื้องต้นฟรีและสามารถจัดหาโมเดล 3 มิติสำหรับการบูรณาการได้ ติดต่อเราเกี่ยวกับข้อจำกัดด้านพื้นที่เฉพาะของคุณ แล้วเราจะเสนอโซลูชันที่ปรับให้เหมาะสม

สรุป: บรรลุประสิทธิภาพพื้นที่สูงสุดด้วยกระปุกเกียร์หนอน

กระปุกเกียร์หนอนเป็นตัวเลือกชั้นนำสำหรับวิศวกรที่ต้องการจัดวางอุปกรณ์ขนาดกะทัดรัดโดยไม่กระทบต่อแรงบิดหรือความน่าเชื่อถือ การส่งกำลังแบบมุมขวา ความหนาแน่นของแรงบิดสูง ตัวเลือกเพลากลวง และความสามารถของมอเตอร์ในตัว ทำงานร่วมกันเพื่อลดขนาดพื้นที่ของเครื่องจักรได้ถึง 35 เปอร์เซ็นต์ ที่ Raydafon Technology Group Co.,Limited โรงงานของเราได้ออกแบบชุดเกียร์หนอนที่ไม่เพียงแต่มีขนาดกะทัดรัด แต่ยังทนทาน มีประสิทธิภาพ และปรับแต่งได้ตามความต้องการใช้งานเฉพาะของคุณ ไม่ว่าคุณจะออกแบบสายพานลำเลียงใหม่ เครื่องบรรจุภัณฑ์ หรือหุ่นยนต์เคลื่อนที่ กล่องเกียร์หนอนของเราสามารถช่วยให้คุณปรับฟังก์ชันได้มากขึ้นในพื้นที่น้อยลง

พร้อมที่จะปรับรูปแบบอุปกรณ์ของคุณให้เหมาะสมด้วยโซลูชันกระปุกเกียร์หนอนขนาดกะทัดรัดแล้วหรือยัง?ติดต่อบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ได้แล้ววันนี้สำหรับการทบทวนการออกแบบที่ครอบคลุม ระบุแรงบิด ความเร็ว พื้นที่ติดตั้ง และข้อกำหนดด้านสิ่งแวดล้อม จากนั้นทีมวิศวกรของเราจะส่งมอบข้อเสนอที่ปรับแต่งให้เหมาะสม รวมถึงโมเดล 3 มิติ เส้นโค้งประสิทธิภาพ และการเสนอราคา เรามีการทดสอบตัวอย่างฟรีที่โรงงานของเราและจัดส่งที่รวดเร็วทั่วโลกขอคำปรึกษาฟรีตอนนี้จาก Raydafon Technology Group Co.,Limited และก้าวแรกสู่อุปกรณ์ที่มีขนาดกะทัดรัดและมีประสิทธิภาพยิ่งขึ้นด้วยกระปุกเกียร์หนอนระดับพรีเมียมของเรา
