ข้าม Helical Gears

Raydafon คือผู้ผลิต OEM และซัพพลายเออร์ในประเทศจีนสำหรับเฟืองเกลียวแบบไขว้สำหรับเครื่องมือที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ ไดรฟ์เสริมในยานยนต์ อุปกรณ์บ้านอัจฉริยะ และเครื่องจักรอุตสาหกรรม ช่วงมาตรฐานครอบคลุมโมดูล 0.8-4 มม. มุมเพลาปรับได้ 25°-90° ผิวฟันกราวด์ ประสิทธิภาพการส่งผ่านมากกว่า 90% ตัวเลือกวัสดุ ได้แก่ เหล็กโลหะผสมที่มีความแข็งแรงสูง สแตนเลส อลูมิเนียมบรอนซ์ ไนลอน และพลาสติกวิศวกรรมที่ทนทานต่อการสึกหรอ การออกแบบฟันเลื่อยแบบไขว้ส่งกำลังระหว่างเพลาที่ไม่ขนานและไม่ตัดกัน ช่วยประหยัดพื้นที่ในการวางและลดเสียงรบกวนในการทำงาน รองรับโมดูลแบบกำหนดเอง หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ และการรักษาพื้นผิว มีคำสั่งซื้อตัวอย่าง สั่งซื้อจำนวนมาก และบรรจุภัณฑ์ฉลากส่วนตัว ส่งรายละเอียดแบบหรือตัวอย่าง วัสดุที่ต้องการ ปริมาณ และพอร์ตปลายทางเพื่อรับใบเสนอราคาที่รวดเร็ว
ผู้ผลิตเกียร์ลานข้าม OEM ของจีน

ผู้ผลิตเฟืองเกลียวแบบไขว้สำหรับการส่งผ่านเพลาแบบไม่ขนานในเครื่องมือวัดความแม่นยำและตัวขับเคลื่อนทางอุตสาหกรรม

Raydafon เป็นผู้ผลิต OEM และซัพพลายเออร์ของจีนสำหรับเฟืองเกลียวแบบไขว้ หรือที่เรียกว่าเฟืองสกรู เฟืองเกลียวแบบไขว้ส่งกำลังระหว่างเพลาที่ไม่ขนานและไม่ตัดกัน ซึ่งทำให้เหมาะสำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัด พัดลมระบายความร้อนของแล็ปท็อป ระบบปรับเก้าอี้ทันตกรรม ระบบขับเคลื่อนเสริมของเครื่องยนต์ยานยนต์ และอุปกรณ์ส่งผ่านม่านอัจฉริยะ ช่วงมาตรฐานครอบคลุมโมดูล 0.8-4 มม. มุมเพลาปรับได้ 25°-90° ผิวฟันกราวด์และประสิทธิภาพการส่งผ่านมากกว่า 90% ตัวเลือกวัสดุ ได้แก่ เหล็กโลหะผสมที่มีความแข็งแรงสูง สแตนเลส อลูมิเนียมบรอนซ์ ไนลอน และพลาสติกวิศวกรรมที่ทนทานต่อการสึกหรอ รองรับโมดูลแบบกำหนดเอง หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ และการรักษาพื้นผิว ส่งรายละเอียดรูปวาดหรือตัวอย่าง วัสดุที่ต้องการ ปริมาณ และพอร์ตปลายทางเพื่อขอใบเสนอราคา

0.8-4 มมช่วงโมดูล
25°-90°มุมเพลา
>90%ประสิทธิภาพการส่งผ่าน
5 วัสดุเหล็ก · สแตนเลส · บรอนซ์ · ไนลอน · พลาสติก

เหตุใดจึงใช้เฟืองเกลียวแบบไขว้ในกรณีที่ไม่สามารถใส่เฟืองธรรมดาได้

เฟืองตรง เฟืองเกลียว และเฟืองดอกจอกมาตรฐานจะส่งกำลังระหว่างเพลาขนานหรือเพลาตัดกัน เมื่อแผนผังเครื่องจักรวางเพลาสองตัวไว้ในมุมที่ไม่ขนานกันและไม่ตัดกัน เฟืองธรรมดาจะไม่สามารถประกบกันได้อย่างถูกต้อง เฟืองเกลียวแบบไขว้แก้ปัญหานี้โดยใช้รูปแบบฟันเฟืองที่ช่วยให้เพลาทั้งสองส่งกำลังเป็นมุม โดยทั่วไปจะอยู่ระหว่าง 25° ถึง 90°

ทำให้เฟืองเกลียวแบบไขว้เหมาะสำหรับการออกแบบที่กะทัดรัด ในพัดลมระบายความร้อนของแล็ปท็อป ช่องว่างระหว่างเพลามอเตอร์และเพลาใบพัดพัดลมมีขนาดเล็กมาก ในระบบปรับเก้าอี้ทันตกรรม เพลาขับพนักพิงและเบาะนั่งอยู่ในมุมที่ต่างกัน ในระบบขับเคลื่อนเสริมของเครื่องยนต์ยานยนต์ ปั๊มน้ำและเพลาอินพุตของเครื่องกำเนิดไฟฟ้าจะถูกชดเชยจากตัวขับเคลื่อนหลัก เฟืองเกลียวแบบไขว้จัดการกับรูปแบบเหล่านี้ได้โดยไม่ต้องเพิ่มกระปุกเกียร์ขนาดใหญ่หรือชุดเฟืองดอกจอก

Raydafon ผลิตเฟืองเกลียวแบบกากบาทในวัสดุหลากหลายประเภท เพื่อให้ผู้ซื้อสามารถจับคู่เกียร์เข้ากับข้อกำหนดในการรับน้ำหนัก ความเร็ว การกัดกร่อน และเสียงรบกวน สำหรับประเภทเกียร์ที่เกี่ยวข้อง โปรดดูฉบับเต็มเกียร์แม่นยำหมวดหมู่ลานเกียร์หน้าและเกียร์เอียงหน้าหนังสือ.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
เฟืองเกลียวแบบไขว้สำหรับการส่งผ่านเพลาที่ไม่ขนาน

ช่วงข้อกำหนดมาตรฐานและตัวเลือกวัสดุ

ตารางด้านล่างแสดงรายการช่วงข้อมูลจำเพาะมาตรฐานสำหรับเฟืองเกลียวไขว้ของ Raydafon หากอุปกรณ์ของคุณต้องการโมดูล หมายเลขฟัน มุมเพลา รูหรือรูสลักที่แตกต่างกัน ให้ส่งแบบร่างของ OEM หรือตัวอย่างทางกายภาพสำหรับการผลิตแบบกำหนดเอง

พารามิเตอร์ ช่วงมาตรฐาน ตัวเลือกที่กำหนดเอง
โมดูล 0.8-4 มม มีโมดูลที่กำหนดเอง
มุมเพลา 25°-90° มีมุมที่กำหนดเอง
ผิวฟัน พื้น การเจียร การขัด ฟอสเฟต
ประสิทธิภาพการส่งผ่าน มากกว่า 90% ขึ้นอยู่กับวัสดุ มุม และการหล่อลื่น
เจาะและรูกุญแจ รูมาตรฐานพร้อมรูกุญแจ รูสั่งทำพิเศษ รูกุญแจ สกรูตัว D
การรักษาพื้นผิว น้ำมันป้องกันสนิม ออกไซด์สีดำ, ชุบสังกะสี, การอบชุบด้วยความร้อน
วัสดุ เหล็กโลหะผสมที่มีความแข็งแรงสูง สแตนเลส, อลูมิเนียมบรอนซ์, ไนลอน, พลาสติกวิศวกรรม

ต้องการการเปรียบเทียบวัสดุหรือคำแนะนำสำหรับการใช้งานของคุณหรือไม่? ส่งรายละเอียดโหลด ความเร็ว สภาพแวดล้อม และพื้นที่การติดตั้ง Raydafon จะแนะนำวัสดุและข้อมูลจำเพาะที่เหมาะกับสภาพการทำงานของคุณมากที่สุด

ประเภทวัสดุที่มีอยู่

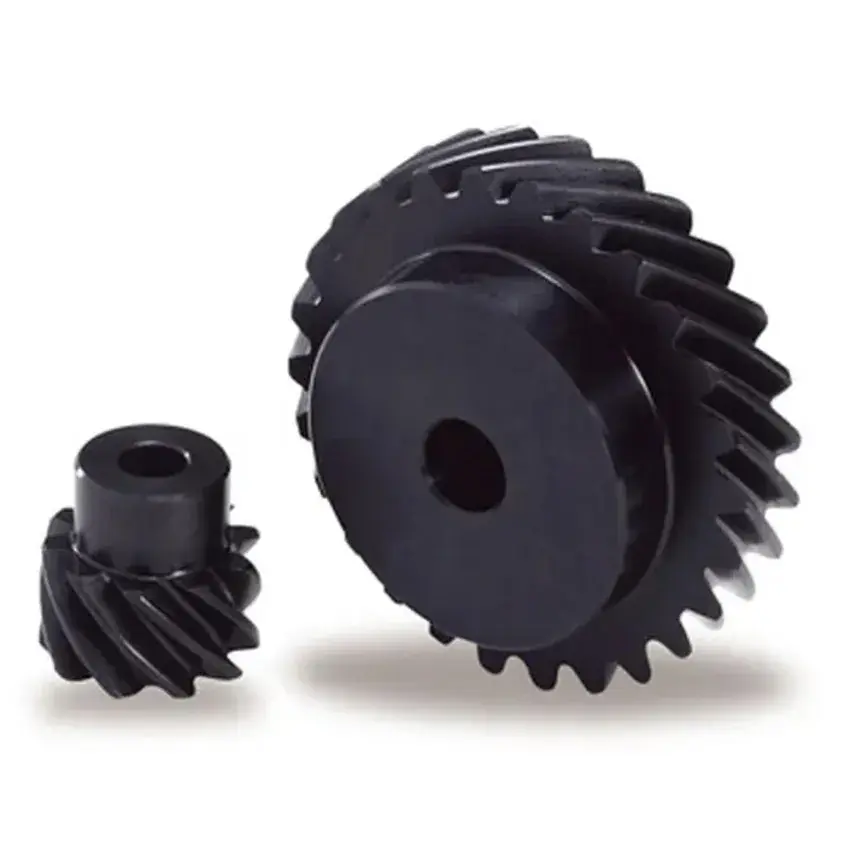

Steel crossed helical gears
เฟืองเกลียวเหล็กไขว้

เหล็กกล้าโลหะผสมที่มีความแข็งแรงสูงสำหรับการใช้งานหนักและแรงบิดสูงในระบบขับเคลื่อนทางอุตสาหกรรมและระบบเสริมของยานยนต์

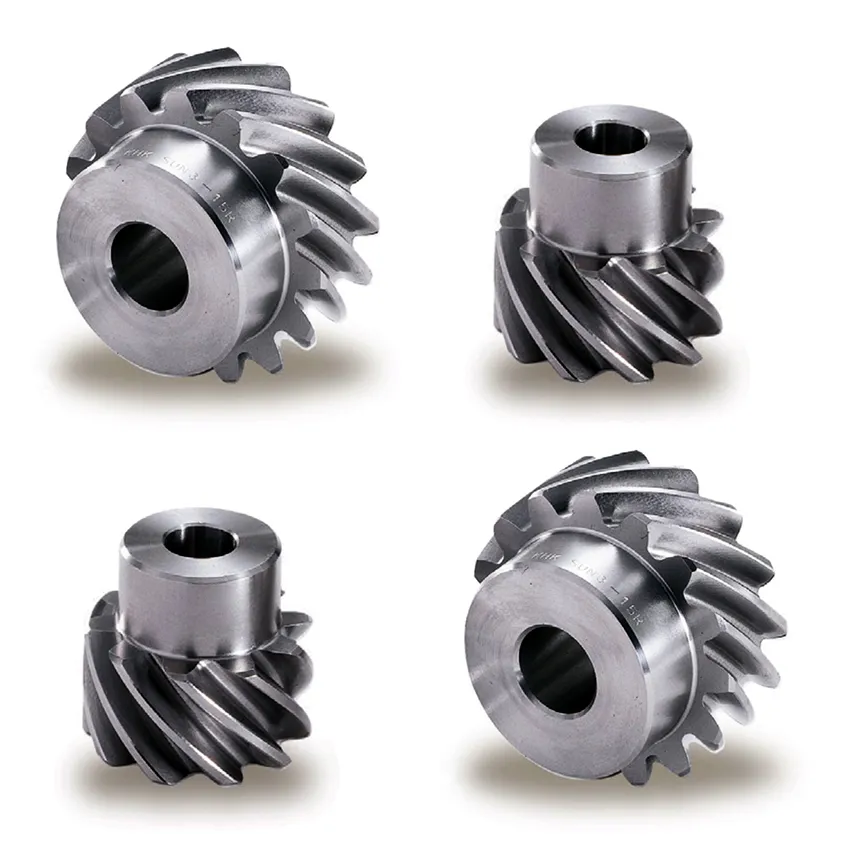

Stainless steel crossed helical gears
เฟืองเกลียวสแตนเลสแบบไขว้

ทนต่อการกัดกร่อนสำหรับอุปกรณ์ทางการแพทย์ เครื่องจักรอาหาร สภาพแวดล้อมที่ชื้น และการติดตั้งกลางแจ้ง

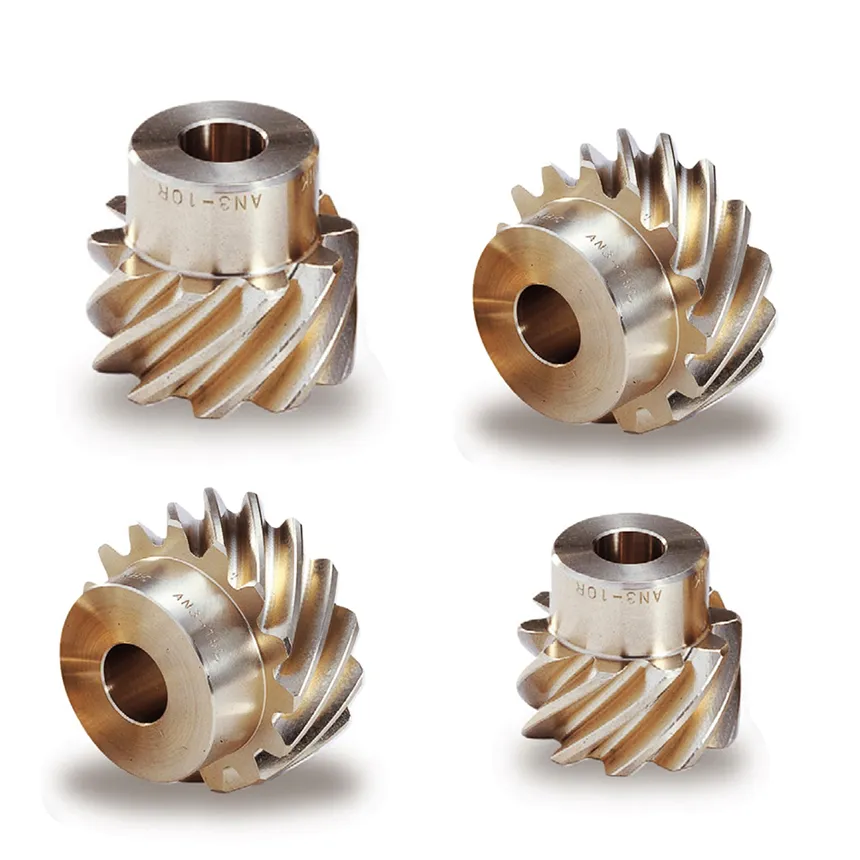

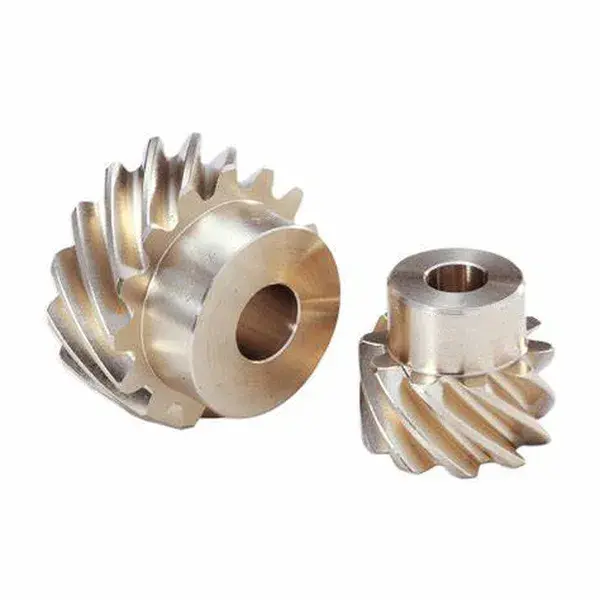

Aluminum bronze crossed helical gears
เฟืองลานอลูมิเนียมสีบรอนซ์ข้าม

ทนต่อการสึกหรอและความสามารถในการรับน้ำหนักได้ดี เหมาะสำหรับเครื่องจักรกลหนัก อุปกรณ์การทำเหมือง และระบบส่งกำลังแรงบิดสูง

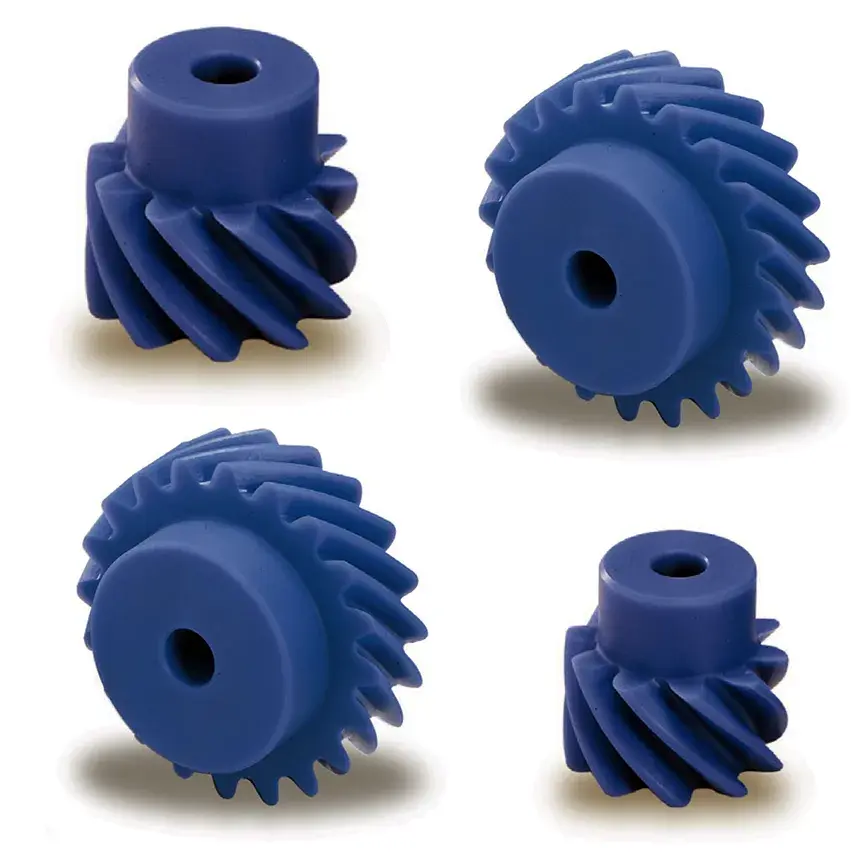

Nylon crossed helical gears
เกียร์เฮลิคอลแบบไขว้ไนลอน

การทำงานที่เบาและเงียบสำหรับอุปกรณ์สมาร์ทโฮม อุปกรณ์สำนักงาน และเครื่องมือที่มีความแม่นยำโหลดต่ำ

การใช้งานในเครื่องมือวัดความแม่นยำ อุปกรณ์การแพทย์ และตัวขับเคลื่อนทางอุตสาหกรรม

อิเล็กทรอนิกส์ การส่งพัดลมระบายความร้อนแล็ปท็อป

ความแม่นยำระดับไมครอนเหมาะกับพื้นที่ขนาดกะทัดรัดระหว่างเพลามอเตอร์และเพลาใบพัดพัดลม ช่วยให้พัดลมทำงานเงียบ และรองรับการออกแบบที่บางและเบา

ทางการแพทย์ เก้าอี้ทันตกรรมปรับหลายมุม

ส่งกำลังไปยังพนักพิงและส่วนประกอบเบาะนั่งในมุมต่างๆ ตัวเลือกวัสดุเกรดทางการแพทย์รองรับการทำงานที่ปลอดภัยและเชื่อถือได้

ยานยนต์ ระบบขับเคลื่อนเสริมของเครื่องยนต์

รองรับแรงบิดและแรงกระแทกขนาดใหญ่จากปั๊มน้ำและเครื่องกำเนิดไฟฟ้า การรักษาความร้อนช่วยเพิ่มความต้านทานการสึกหรอและความแข็งแรงภายใต้อุณหภูมิและการสั่นสะเทือนที่สูง

บ้านอัจฉริยะ การส่งผ่านม่านอัจฉริยะ

ส่งสัญญาณในมุมไม่ขนานพร้อมสัญญาณรบกวนต่ำ ประหยัดพื้นที่ในการติดตั้ง และเพิ่มความสะดวกสบายให้กับระบบอัตโนมัติภายในบ้าน

สำหรับส่วนประกอบระบบส่งกำลังที่เกี่ยวข้อง โปรดตรวจสอบสกรูเกียร์หมวดหมู่เฟืองตัวหนอนและเพลาตัวหนอนหน้า และเดือยเกียร์พิสัย.

หลักฐานคุณภาพ การตรวจสอบ และการสนับสนุนการส่งออก

บันทึกการรักษาวัสดุและความร้อน

สามารถจัดเตรียมบันทึกเกรดวัสดุและการรักษาความร้อนพร้อมกับการจัดส่งจำนวนมากเพื่อตรวจสอบคุณภาพของผู้ซื้อ

โปรไฟล์ฟันและการตรวจสอบมิติ

มีการตรวจสอบโมดูล หมายเลขฟัน มุมเพลา รู รูสลัก และพื้นผิวฟันโดยเทียบกับแบบที่สั่งหรือตัวอย่างของลูกค้า

การตรวจสอบตาข่ายและเสียงรบกวน

ตัวอย่างและชุดจำนวนมากได้รับการตรวจสอบเพื่อให้มีการประกบกันอย่างราบรื่น สัญญาณรบกวนต่ำ และการส่งผ่านที่เสถียรก่อนการบรรจุ

บรรจุส่งออก

เกียร์เต็มไปด้วยน้ำมันป้องกันสนิมและการห่อป้องกัน คำสั่งซื้อจำนวนมากสามารถจัดวางบนพาเลทและมัดไว้สำหรับการขนส่งทางทะเล การขนส่งทางอากาศ หรือการจัดส่งด่วน

กระบวนการสั่งซื้อ OEM แบบกำหนดเอง

ขั้นตอนที่ 01 ส่งรายละเอียดการสมัคร

จัดเตรียมโมดูล หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ การรักษาพื้นผิว ปริมาณ และพอร์ตปลายทาง

ขั้นตอนที่ 02 การเขียนแบบหรือรีวิวตัวอย่าง

Raydafon ตรวจสอบแบบร่างของ OEM หรือตัวอย่างทางกายภาพ และยืนยันข้อกำหนดและการเลือกใช้วัสดุ

ขั้นตอนที่ 03 ตัวอย่างและการอนุมัติ

สำหรับโครงการแบบกำหนดเอง Raydafon จะสร้างตัวอย่างเพื่อยืนยันผู้ซื้อก่อนการผลิตจำนวนมาก

ขั้นตอนที่ 04 การผลิตและใบเสนอราคา

หลังจากได้รับอนุมัติแล้ว Raydafon จะจัดทำใบเสนอราคา FOB Ningbo กำหนดการผลิต และรายละเอียดการบรรจุ

คำถามที่พบบ่อย

เฟืองเกลียวแบบไขว้คืออะไร?

เฟืองเกลียวแบบไขว้หรือที่เรียกว่าเฟืองเกลียวเป็นเฟืองเกลียวที่ประกบกับเพลาที่ไม่ขนานและไม่ตัดกัน โดยส่งกำลังระหว่างเพลาในมุมหนึ่ง โดยทั่วไปคือ 25° ถึง 90° และใช้ในกรณีที่พื้นที่เค้าโครงมีจำกัด และต้องการการส่งผ่านที่ราบรื่นและเงียบ

Raydafon ผลิตโมดูลและช่วงมุมเพลาเท่าใด

Raydafon ผลิตเฟืองเกลียวไขว้พร้อมโมดูล 0.8-4 มม. และมุมเพลาปรับได้ตั้งแต่ 25° ถึง 90° ผิวฟันกราวด์และประสิทธิภาพการส่งผ่านมากกว่า 90% เป็นมาตรฐานในกลุ่มการผลิต โมดูลแบบกำหนดเอง หมายเลขฟัน และมุมเพลาได้รับการสนับสนุนโดยเทียบกับแบบของลูกค้า

มีวัสดุอะไรบ้าง?

ตัวเลือกวัสดุ ได้แก่ เหล็กโลหะผสมที่มีความแข็งแรงสูง สแตนเลส อลูมิเนียมบรอนซ์ ไนลอน และพลาสติกวิศวกรรมที่ทนทานต่อการสึกหรอ การเลือกใช้วัสดุขึ้นอยู่กับน้ำหนักบรรทุก ความเร็ว ความต้านทานการกัดกร่อน และข้อกำหนดด้านเสียง

แอปพลิเคชั่นหลักคืออะไร?

เฟืองเกลียวแบบไขว้ใช้ในอุปกรณ์อัตโนมัติขนาดกะทัดรัด พัดลมระบายความร้อนสำหรับแล็ปท็อป ระบบปรับเก้าอี้ทันตกรรม ระบบขับเคลื่อนเสริมเครื่องยนต์ของยานยนต์ เช่น ปั๊มน้ำและเครื่องกำเนิดไฟฟ้า และอุปกรณ์ส่งผ่านม่านอัจฉริยะ การใช้งานใดๆ ที่ต้องการการส่งผ่านเพลาแบบไม่ขนานในพื้นที่จำกัด สามารถใช้เฟืองเกลียวแบบไขว้ได้

Raydafon สามารถผลิตเฟืองเกลียวไขว้แบบ OEM แบบกำหนดเองได้หรือไม่

ใช่. Raydafon รองรับการผลิต OEM จากแบบของลูกค้าหรือตัวอย่างทางกายภาพ มีโมดูลแบบกำหนดเอง หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ การรักษาพื้นผิว และบรรจุภัณฑ์ฉลากส่วนตัว

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ส่งรายละเอียดแบบหรือตัวอย่าง โมดูล หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ การรักษาพื้นผิว ปริมาณการสั่งซื้อ และพอร์ตปลายทาง Raydafon จะตอบกลับพร้อมใบเสนอราคา FOB Ningbo และระยะเวลารอคอยสินค้า

คุณมีตัวอย่างก่อนสั่งซื้อจำนวนมากหรือไม่?

ใช่. Raydafon สามารถผลิตตัวอย่างเพื่อยืนยันผู้ซื้อก่อนการผลิตจำนวนมาก เวลานำตัวอย่างขึ้นอยู่กับความซับซ้อนในการวาดและการเลือกใช้วัสดุ

พร้อมที่จะจัดหา Crossed Helical Gears แบบกำหนดเองแล้วหรือยัง?

ส่งรายละเอียดรูปวาดหรือตัวอย่าง โมดูล หมายเลขฟัน มุมเพลา รู รูสลัก วัสดุ การรักษาพื้นผิว ปริมาณการสั่งซื้อ และพอร์ตปลายทาง Raydafon จะยืนยันข้อกำหนด สร้างตัวอย่างหากจำเป็น จากนั้นให้ใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ
