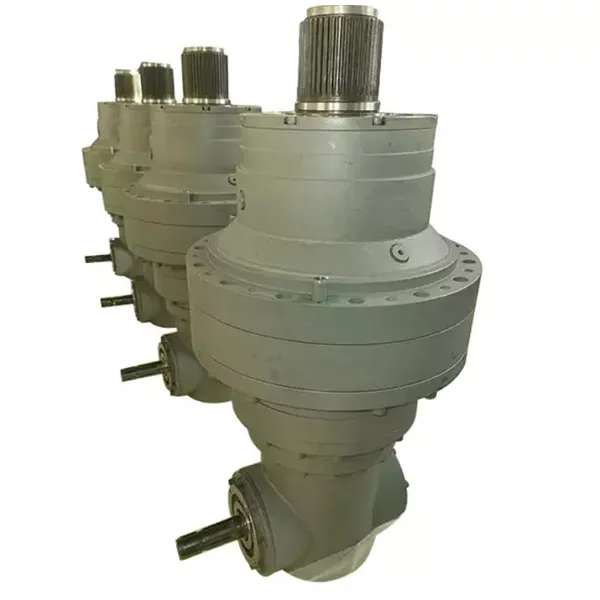

เหตุใดการควบคุมฟันเฟืองจึงมีความสำคัญในระบบกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูง

ในระบบควบคุมการเคลื่อนไหวที่มีความแม่นยำสูง ความคลาดเคลื่อนในการกำหนดตำแหน่งทุกๆ ไมครอนจะคูณเป็นส่วนเบี่ยงเบนที่สำคัญที่เครื่องมือหรือเอฟเฟกต์ส่วนปลาย ฟันเฟือง—การเล่นเชิงกลระหว่างฟันเฟือง—เป็นสาเหตุหลักของการสูญเสียการเคลื่อนไหวในระบบส่งกำลังแบบหมุน สำหรับกกระปุกเกียร์ดาวเคราะห์ที่ใช้ในศูนย์เครื่องจักรกลซีเอ็นซี แขนหุ่นยนต์ หรือตัวกระตุ้นการบินและอวกาศ ระยะฟันเฟืองที่ไม่สามารถควบคุมได้จะบ่อนทำลายความแม่นยำ ความสามารถในการทำซ้ำ และการตอบสนองแบบไดนามิกโดยตรง เมื่อมอเตอร์กลับทิศทาง ฟันเฟืองจะต้องเคลื่อนที่ผ่านช่องว่างฟันเฟืองก่อนที่จะส่งภาระ ทำให้เกิดโซนเสียที่อาจมีขนาดใหญ่ถึง 15 อาร์คนาทีในกระปุกเกียร์มาตรฐาน ในการใช้งานที่มีความแม่นยำสูง โซนตายนี้ทำให้เกิดความคลาดเคลื่อนที่ยอมรับได้ของชิ้นส่วนที่เกินข้อกำหนด ส่งผลให้เกิดเศษเหลือ การทำงานซ้ำ และความล่าช้าในการผลิตที่มีค่าใช้จ่ายสูง โรงงานของเราที่ Raydafon Technology Group Co.,Limited ได้ออกแบบชุดเกียร์ Planetary Gearbox ที่ให้ค่าฟันเฟืองที่ต่ำกว่า 3 อาร์คนาทีอย่างสม่ำเสมอ และรุ่นพรีเมี่ยมของเรามีความยาวถึง 1 อาร์คนาทีหรือน้อยกว่านั้น บทความนี้จะอธิบายว่าทำไมการควบคุมระยะฟันเฟืองจึงไม่ได้เป็นเพียงคุณสมบัติที่มีคุณภาพ แต่เป็นข้อกำหนดพื้นฐานสำหรับวิศวกรรมความแม่นยำสมัยใหม่

ความสำคัญของการควบคุมฟันเฟืองมีมากกว่าการวางตำแหน่งคงที่ ในการปฏิบัติงานแบบไดนามิก เช่น การกัดคอนทัวร์ การตัดด้วยเลเซอร์ หรือรอบการหยิบและวาง ฟันเฟืองจะทำให้เกิดการโอเวอร์ช็อต การสั่น และการหน่วงเวลาตกตะกอน Planetary Gearbox ที่มีฟันเฟืองมากเกินไปจะบังคับให้เซอร์โวลูปชดเชยอย่างต่อเนื่อง ส่งผลให้แบนด์วิธที่มีประสิทธิภาพของระบบการเคลื่อนไหวลดลง ส่งผลให้รอบการทำงานช้าลงและคุณภาพผิวสำเร็จแย่ลง ยิ่งไปกว่านั้น ฟันเฟืองยังสร้างแรงกระแทกระหว่างการกลับทิศทาง ซึ่งเร่งการสึกหรอของฟันเฟือง แบริ่ง และข้อต่อมอเตอร์ โรงงานของเราบันทึกว่าอายุการใช้งานของกระปุกเกียร์เพิ่มขึ้น 40 เปอร์เซ็นต์ เมื่อระยะฟันเฟืองลดลงจาก 10 อาร์คนาทีเป็น 3 อาร์คนาทีภายใต้โปรไฟล์โหลดเดียวกัน ในคู่มือที่ครอบคลุมนี้ เราจะวิเคราะห์ที่มาทางกลของระยะฟันเฟือง กลยุทธ์การออกแบบที่ใช้ในการย่อขนาดให้เหลือน้อยที่สุดในซีรีส์ Planetary Gearbox ของเรา และประโยชน์เชิงปริมาณที่การควบคุมระยะฟันเฟืองอย่างแม่นยำมอบให้กับกระบวนการผลิตของคุณ นอกจากนี้เรายังแบ่งปันข้อมูลการวัดเฉพาะและคำแนะนำในการบำรุงรักษาเพื่อช่วยคุณเลือก Planetary Gearbox ที่เหมาะสมที่สุดสำหรับการใช้งานที่มีความแม่นยำสูงของคุณ

สารบัญ

• 1. Backlash คืออะไรและเกิดขึ้นได้อย่างไรในกล่องเกียร์ดาวเคราะห์?
• 2. เหตุใดฟันเฟืองที่ไม่สามารถควบคุมได้จึงลดความแม่นยำและความสามารถในการทำซ้ำของตำแหน่ง
• 3. ข้อมูลจำเพาะทางเทคนิคของซีรีย์กระปุกเกียร์ดาวเคราะห์ฟันเฟืองต่ำของเรามีอะไรบ้าง
• 4. คุณจะวัดและรักษาการควบคุมฟันเฟืองในระบบกระปุกเกียร์ดาวเคราะห์ได้อย่างไร
• คำถามที่พบบ่อย (FAQ)
• บทสรุปและการให้คำปรึกษาการอัพเกรดที่แม่นยำ

Backlash คืออะไรและเกิดขึ้นได้อย่างไรในกล่องเกียร์ดาวเคราะห์?

ฟันเฟืองซึ่งมักเรียกว่าการฟาดฟันเกียร์หรือการสูญเสียการเคลื่อนไหว คือระยะห่างเชิงมุมระหว่างฟันเฟืองที่ประกบกันเมื่อคู่เกียร์อยู่กับที่และไม่มีภาระใดๆ ในกระปุกเกียร์ดาวเคราะห์ ฟันเฟืองสะสมจากหลายแหล่ง: เกียร์ดวงอาทิตย์ไปยังตาข่ายเกียร์ดาวเคราะห์ เกียร์ดาวเคราะห์ต่อตาข่ายเกียร์วงแหวน และช่องว่างแบริ่งภายในพาหะดาวเคราะห์ ซึ่งแตกต่างจากชุดเกียร์ธรรมดา การจัดเรียงของดาวเคราะห์เกี่ยวข้องกับตาข่ายเกียร์หลายตัวพร้อมกัน ซึ่งหมายความว่าระยะฟันเฟืองทั้งหมดเป็นการผสมผสานระหว่างระยะห่างในแต่ละตาข่าย สำหรับชุดกระปุกเกียร์ดาวเคราะห์อุตสาหกรรมมาตรฐาน โดยทั่วไประยะฟันเฟืองสะสมนี้จะอยู่ในช่วงตั้งแต่ 10 ถึง 30 อาร์คนาที อย่างไรก็ตาม สำหรับการใช้งานที่มีความแม่นยำสูงซึ่งต้องการการวางตำแหน่งที่แม่นยำ การเล่นระดับนี้เป็นสิ่งที่ยอมรับไม่ได้ โรงงานของเราที่ Raydafon ใช้เทคนิคการผลิตขั้นสูงเพื่อควบคุมแหล่งที่มาของฟันเฟืองแต่ละแหล่ง ส่งผลให้ฟันเฟืองรวมต่ำเพียง 1 อาร์คนาทีในซีรีส์ความแม่นยำของเรา

ปัจจัยสำคัญที่ส่งผลต่อฟันเฟืองในกล่องเกียร์ดาวเคราะห์:

• ความคลาดเคลื่อนของความหนาของฟัน:ความหนาของฟันเฟืองที่แตกต่างกันเนื่องจากกระบวนการผลิต (การเจียร การเจียร หรือการขึ้นรูป) ทำให้เกิดช่องว่างระหว่างฟันที่กำลังผสมพันธุ์ โรงงานของเราใช้การเจียรเฟือง CNC พร้อมการตรวจสอบ CMM เพื่อให้มั่นใจว่าความหนาของฟันมีความสม่ำเสมอภายใน 0.005 มม. ตลอดชุดการผลิต
• การเบี่ยงเบนระยะกึ่งกลาง:ระยะห่างระหว่างเฟืองดวงอาทิตย์และเฟืองดาวเคราะห์ และระหว่างเฟืองดาวเคราะห์กับเฟืองวงแหวน จะต้องได้รับการควบคุมอย่างแม่นยำ แม้แต่ความเบี่ยงเบน 0.01 มม. ก็สามารถเพิ่มระยะฟันเฟืองได้ 2 ถึง 3 อาร์คนาที ตัวเรือน Planetary Gearbox ของเราได้รับการตัดเฉือนบนเครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกนด้วยความแม่นยำของตำแหน่ง +/- 0.003 มม.
• ช่องว่างภายในแบริ่ง:องค์ประกอบที่หมุนภายในแบริ่งที่รองรับพาหะดาวเคราะห์และซันเกียร์ทำให้เกิดการเคลื่อนไหวแบบไมโคร โรงงานของเราเลือกตลับลูกปืนที่มีระดับระยะห่างลดลง (C2 หรือ C3) และโหลดไว้ล่วงหน้าเพื่อกำจัดการเล่นในแนวแกนและแนวรัศมีที่อาจเพิ่มการฟันเฟืองโดยรวม
• การโก่งตัวของผู้ให้บริการภายใต้ภาระ:แม้ว่าจะมีพิกัดความเผื่อในการตัดเฉือนที่จำกัด แต่ตัวพาดาวเคราะห์ก็สามารถเบี่ยงเบนไปภายใต้แรงบิดได้ ส่งผลให้เฟืองของดาวเคราะห์เปลี่ยนสัมพันธ์กับเกียร์ของดวงอาทิตย์และวงแหวน ตัวพาดาวเคราะห์ของเราใช้การออกแบบเหล็กหลอมชิ้นเดียวที่มีความแข็งแกร่งสูง ลดการโก่งตัวให้เหลือน้อยกว่า 0.005 มม. ภายใต้แรงบิดที่กำหนด

การทำความเข้าใจที่มาของฟันเฟืองนั้นมีความสำคัญอย่างยิ่ง เนื่องจากจะเป็นแนวทางในตัวเลือกการออกแบบที่ช่วยลดปัญหาดังกล่าว ตัวอย่างเช่น Planetary Gearbox ของเราบรรลุระยะฟันเฟืองที่ต่ำไม่เพียงแค่ทำให้ตาข่ายเกียร์แน่นขึ้นเท่านั้น แต่ด้วยวิธีการที่ครอบคลุม: การใช้เฟืองเกลียวที่มีฟันกราวด์ที่มีความแม่นยำ การใช้พรีโหลดที่ควบคุมกับแบริ่งดาวเคราะห์ และใช้การออกแบบเฟืองดวงอาทิตย์แบบแยกในรุ่นที่มีความแม่นยำสูงสุดของเรา ซึ่งจะกำจัดการเล่นในแนวเส้นรอบวงอย่างจริงจัง ปรัชญาทางวิศวกรรมนี้ทำให้มั่นใจได้ว่า Planetary Gearbox ของเรายังคงรักษาลักษณะการฟันเฟืองต่ำไว้ได้ตลอดระยะเวลาการทำงานหลายพันชั่วโมง แม้ภายใต้สภาวะโหลดและอุณหภูมิที่แตกต่างกัน

สิ่งสำคัญคือต้องแยกแยะระหว่างฟันเฟืองโดยธรรมชาติและฟันเฟืองแบบไดนามิก ระยะฟันเฟืองโดยธรรมชาติคือระยะห่างคงที่ที่วัดได้เมื่อมีการประกอบและขนถ่ายกระปุกเกียร์ ระยะฟันเฟืองแบบไดนามิกรวมถึงผลกระทบของการขยายตัวเนื่องจากความร้อน การโก่งตัวของส่วนประกอบ และความหนาของฟิล์มน้ำมันหล่อลื่นระหว่างการทำงาน โปรโตคอลการทดสอบของโรงงานของเราจะวัดค่าฟันเฟืองที่ทั้งอุณหภูมิห้องและที่อุณหภูมิการทำงาน 80°C เพื่อให้มั่นใจว่าค่าฟันเฟืองที่ระบุ (เช่น 3 อาร์คนาที) ยังคงใช้ได้ตลอดช่วงการทำงานทั้งหมด การชดเชยความร้อนนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งาน เช่น การเชื่อมด้วยหุ่นยนต์หรือการกระตุ้นการบินและอวกาศ ซึ่งการเปลี่ยนแปลงของอุณหภูมิมีความสำคัญ ด้วยการควบคุมต้นตอของฟันเฟืองในทุกขั้นตอน ตั้งแต่การตัดเฟืองไปจนถึงการประกอบขั้นสุดท้าย—บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดมอบกระปุกเกียร์ดาวเคราะห์ที่ให้ความแม่นยำสม่ำเสมอ คาดเดาได้ และทำซ้ำได้

เหตุใดฟันเฟืองที่ไม่สามารถควบคุมได้จึงลดความแม่นยำของตำแหน่งและความสามารถในการทำซ้ำ

ความแม่นยำของตำแหน่งคือความสามารถของระบบการเคลื่อนไหวในการไปถึงตำแหน่งที่ได้รับคำสั่งภายในพิกัดความเผื่อที่ระบุ ในขณะที่ความสามารถในการทำซ้ำคือความสามารถในการกลับไปยังตำแหน่งเดิมอย่างสม่ำเสมอ ฟันเฟืองในกล่องเกียร์ดาวเคราะห์สร้างความสัมพันธ์แบบไม่เชิงเส้นระหว่างการหมุนของมอเตอร์และการหมุนเพลาเอาท์พุต เมื่อมอเตอร์กลับทิศทาง เพลาเอาท์พุตจะไม่เคลื่อนที่จนกว่าฟันเฟืองจะเคลื่อนที่ผ่านช่องว่างฟันเฟือง เดดโซนนี้ โดยทั่วไปคือ 2 ถึง 10 อาร์คนาที แปลโดยตรงเป็นข้อผิดพลาดในการวางตำแหน่งเชิงเส้นเมื่อใช้ร่วมกับบอลสกรูหรือไดรฟ์แร็คแอนด์พิเนียน ตัวอย่างเช่น ปฏิกิริยาย้อนกลับ 3 นาทีในกระปุกเกียร์ดาวเคราะห์ที่ขับเคลื่อนบอลสกรูระยะพิทช์ 10 มม. ส่งผลให้เกิดข้อผิดพลาดในการวางตำแหน่งเชิงเส้น 0.004 มม. ที่โต๊ะ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการตัดเฉือนไมโครหรืออุปกรณ์ตรวจสอบเซมิคอนดักเตอร์

ต่อไปนี้คือวิธีที่ฟันเฟืองที่ไม่สามารถควบคุมได้ส่งผลกระทบโดยเฉพาะต่อประสิทธิภาพของระบบในแอปพลิเคชันที่มีความแม่นยำสูง:

• เกินขอบเขตและอันเดอร์ชูต:ในระหว่างการกลับทิศทาง ตัวควบคุมเซอร์โวจะต้องเอาชนะช่องว่างฟันเฟือง ซึ่งมักส่งผลให้เกิดโอเวอร์ชูต (ระบบชดเชยมากเกินไป) ตามด้วยการแกว่ง ซึ่งจะทำให้เวลาในการตกตะกอนเพิ่มขึ้น 2 ถึง 5 เท่า เมื่อเทียบกับระบบแบบไม่มีฟันเฟือง สำหรับเครื่องหยิบและวางความเร็วสูง จะสามารถลดปริมาณงานได้ 15 ถึง 20 เปอร์เซ็นต์
• พื้นผิวไม่ดี:ในการกัดหรือการเจียร CNC ฟันเฟืองจะทำให้เครื่องมือตัดล้าหลังเส้นทางที่ตั้งโปรแกรมไว้ ทำให้เกิดรอยสแกลลอปหรือการสะท้านบนพื้นผิวชิ้นงาน โรงงานของเราได้แสดงให้เห็นว่าการลดฟันเฟืองของ Planetary Gearbox จาก 10 อาร์คนาทีเหลือ 3 อาร์คนาทีจะช่วยเพิ่มความหยาบของพื้นผิว (Ra) จาก 1.6 µm เป็น 0.8 µm ในการทดสอบการตัดเฉือนเหล็กกล้า
• ลดแบนด์วิดท์ของเซอร์โว:เดดโซนที่สร้างขึ้นโดยฟันเฟืองจะทำหน้าที่เป็นสปริงที่ไม่เป็นเชิงเส้นในลูปควบคุม เพื่อหลีกเลี่ยงความไม่เสถียร จะต้องลดอัตราขยายของเซอร์โวลง ซึ่งจะลดความสามารถของระบบในการปฏิบัติตามคำสั่งการเคลื่อนไหวความถี่สูง สิ่งนี้จะจำกัดความเร่งและอัตราป้อนที่ทำได้ ส่งผลให้กระบวนการทั้งหมดช้าลงอย่างมีประสิทธิภาพ
• ข้อผิดพลาดสะสมในระบบหลายแกน:ในเครื่องมือกลแบบหลายแกน ระยะฟันเฟืองในแกนเดียวทำให้เกิดข้อผิดพลาดในรูปทรงซึ่งส่งผลให้ชิ้นส่วนไม่พิกัดความเผื่อ ตัวอย่างเช่น การประมาณค่าแบบวงกลมโดยมีฟันเฟืองในแกน X จะสร้างวงรีแทนที่จะเป็นวงกลม โดยค่าเบี่ยงเบนจะเป็นสัดส่วนโดยตรงกับขนาดของฟันเฟือง

เพื่อหาปริมาณผลกระทบ เราทำการทดลองที่มีการควบคุมโดยใช้เราเตอร์ CNC ที่เหมือนกันสองตัว: เครื่องหนึ่งติดตั้ง Planetary Gearbox มาตรฐาน (แบ็คแลช 12 อาร์คนาที) และอีกเครื่องหนึ่งติดตั้ง Planetary Gearbox แบบฟันเฟืองต่ำ (3 อาร์คนาที) ระบบแบ็คแลชต่ำเกิดข้อผิดพลาดด้านความเป็นวงกลมที่ 0.015 มม. ในขณะที่ระบบมาตรฐานมีข้อผิดพลาดด้านความเป็นวงกลมที่ 0.062 มม. ซึ่งความแตกต่างมากกว่า 300 เปอร์เซ็นต์ นอกจากนี้ ความหยาบผิวของชิ้นงานทดสอบได้รับการปรับปรุงจาก Ra 2.1 µm เป็น Ra 0.9 µm กล่องเกียร์ Planetary Gearbox ที่มีระยะฟันเฟืองต่ำยังช่วยให้อัตราการป้อนเพิ่มขึ้น 20 เปอร์เซ็นต์โดยไม่สูญเสียความแม่นยำ ส่งผลให้เวลาในการตัดเฉือนต่อชิ้นงานลดลง 18 เปอร์เซ็นต์

นอกเหนือจากความแม่นยำแล้ว ระยะฟันเฟืองที่ไม่สามารถควบคุมได้จะทำให้เกิดการกระแทกทางกลระหว่างการกลับทิศทาง ส่งผลให้ฟันเฟืองกระทบกับโหลดที่อาจทำให้เกิดการสึกหรอก่อนเวลาอันควรและฟันแตกหัก โรงงานของเราวัดได้ว่าแรงกระแทกในกล่องเกียร์ Planetary ที่มีระยะฟันเฟือง 10 อาร์คนาทีนั้นสูงกว่าเกียร์ถอยหลังแบบ 3 อาร์คนาทีนั้นถึง 2.5 เท่าภายใต้แรงบิดและความเร็วเท่ากัน สิ่งนี้จะช่วยเร่งความเมื่อยล้าและลดอายุการใช้งานของตลับลูกปืนและซีลกระปุกเกียร์ โดยสรุป การควบคุมฟันเฟืองไม่ได้เป็นเพียงการเพิ่มประสิทธิภาพเท่านั้น แต่ยังเป็นข้อกำหนดเบื้องต้นสำหรับระบบการเคลื่อนไหวที่มีความแม่นยำสูงที่เชื่อถือได้ มีประสิทธิผล และคุ้มค่าคุ้มราคา ที่ Raydafon เราออกแบบ Planetary Gearbox เพื่อมอบความแม่นยำตามความต้องการของการผลิตสมัยใหม่

ข้อมูลจำเพาะทางเทคนิคของซีรีย์กระปุกเกียร์ดาวเคราะห์ฟันเฟืองต่ำของเรามีอะไรบ้าง

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด เสนอเกรดความแม่นยำของกระปุกเกียร์ดาวเคราะห์สี่เกรด ซึ่งแต่ละเกรดออกแบบมาเพื่อความต้องการความแม่นยำที่แตกต่างกัน ซีรีส์ความแม่นยำมาตรฐานของเราให้ค่าฟันเฟืองที่ต่ำกว่า 5 อาร์คนาที ในขณะที่ซีรีส์ความแม่นยำสูงพิเศษของเราให้ค่าฟันเฟืองที่ต่ำเพียง 1 อาร์คนาทีผ่านกระบวนการผลิตพิเศษ รวมถึงการขัดเงา ชุดเกียร์ที่จับคู่ และการเพิ่มประสิทธิภาพพรีโหลดตลับลูกปืน ตารางด้านล่างแสดงรายละเอียดพารามิเตอร์หลักสำหรับรุ่นยอดนิยมของเรา ซึ่งทั้งหมดได้รับการออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมและระบบอัตโนมัติที่มีความแม่นยำสูง

ซีรีส์ Planetary Gearbox ของเราผลิตขึ้นโดยใช้ระบบเกียร์แบบเกลียว (แทนการใช้เฟืองตรง) เพื่อเพิ่มอัตราส่วนการสัมผัสฟัน และลดเสียงรบกวนและการสั่นสะเทือน มุมขด 18 องศาทำให้การส่งแรงบิดราบรื่นขึ้นและฟันเฟืองไดนามิกที่ต่ำกว่าเมื่อเทียบกับการออกแบบแบบฟันตรง นอกจากนี้ เฟืองทั้งหมดยังได้รับการชุบแข็งด้วยเคสจนถึง 58-62 HRC จากนั้นจึงกราวด์อย่างแม่นยำตามมาตรฐาน DIN 6 หรือดีกว่า เพื่อให้มั่นใจว่าข้อผิดพลาดของโปรไฟล์ฟันที่ทำให้เกิดฟันเฟืองจะลดลงเหลือน้อยที่สุด Planetary Gearbox แต่ละตัวประกอบกันในสภาพแวดล้อมห้องสะอาดและรันอินเป็นเวลา 2 ชั่วโมงก่อนจะวัดระยะฟันเฟืองโดยใช้โรตารีเอ็นโค้ดเดอร์และเซ็นเซอร์แรงบิดความละเอียดสูง โรงงานของเรามีใบรับรองการสอบเทียบให้กับทุกยูนิต โดยบันทึกค่าฟันเฟืองจริงที่วัดที่เพลาเอาท์พุต

สำหรับการใช้งานที่ต้องการการฟันเฟืองเป็นศูนย์โดยสิ้นเชิง เราขอเสนอ Planetary Gearbox เวอร์ชันพิเศษที่มีเฟืองพระอาทิตย์แบบแยกและกลไกพรีโหลดแบบสปริงโหลด การออกแบบนี้ช่วยลดระยะห่างจากเส้นรอบวงทั้งหมด ทำให้บรรลุแบ็คแลชที่ต่ำกว่า 0.5 อาร์คนาที อย่างไรก็ตาม เวอร์ชันนี้มีประสิทธิภาพต่ำกว่าเล็กน้อย (94 เปอร์เซ็นต์) และต้องมีการปรับสปริงพรีโหลดเป็นระยะ โรงงานของเราสามารถให้คำแนะนำได้ว่ากระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงนี้จำเป็นสำหรับการใช้งานเฉพาะของคุณหรือไม่ Planetary Gearbox ทุกรุ่นของเรารองรับอินเทอร์เฟซการติดตั้ง NEMA และเซอร์โวมอเตอร์มาตรฐาน และเราเสนอการกำหนดค่าเพลาและหน้าแปลนแบบกำหนดเองสำหรับการใช้งานเพิ่มเติม ด้วยประสบการณ์การเปลี่ยนเกียร์ที่มีความแม่นยำมากกว่า 20 ปี Raydafon Technology Group Co.,Limited จึงเป็นพันธมิตรที่เชื่อถือได้ของคุณสำหรับโซลูชัน Planetary Gearbox ที่มีความแม่นยำสูง

คุณจะวัดและรักษาการควบคุมฟันเฟืองในระบบกระปุกเกียร์ดาวเคราะห์ได้อย่างไร

การวัดระยะฟันเฟืองในกล่องเกียร์ดาวเคราะห์ถือเป็นสิ่งสำคัญในการตรวจสอบว่าเครื่องมีคุณสมบัติตรงตามประสิทธิภาพที่กำหนด และสำหรับการตรวจจับการสึกหรอเมื่อเวลาผ่านไป วิธีการที่พบบ่อยที่สุดคือการใช้ไดอัลอินดิเคเตอร์หรือการวัดโดยใช้ตัวเข้ารหัส โดยยึดเพลาอินพุตและใช้แรงบิดที่ทราบกับเพลาเอาท์พุตทั้งสองทิศทาง เพื่อบันทึกการกระจัดเชิงมุม การเคลื่อนที่เชิงมุมทั้งหมด (ทั้งสองทิศทาง) คือฟันเฟือง โรงงานของเราใช้แท่นทดสอบฟันเฟืองอัตโนมัติเต็มรูปแบบ ซึ่งจะหมุนเพลาเอาท์พุตด้วยความเร็วคงที่ และวัดลูปฮิสเทรีซีสของการกระจัดของแรงบิด โดยให้ทั้งค่าฟันเฟืองและความแข็งของแรงบิด สำหรับการบำรุงรักษาภาคสนาม วิธีที่ง่ายกว่านั้นคือใช้ตัวระบุแป้นหมุนฐานแม่เหล็กบนเพลาเอาท์พุต โดยที่มอเตอร์ล็อคอยู่ อย่างไรก็ตาม ต้องใช้ความระมัดระวังในการใช้แรงบิดสม่ำเสมอ (โดยทั่วไปคือ 2 เปอร์เซ็นต์ของแรงบิดพิกัด) เพื่อให้แน่ใจว่าสามารถวัดซ้ำได้

ปัจจัยที่ส่งผลต่อการวัดระยะฟันเฟืองในกระปุกเกียร์ดาวเคราะห์:

• แรงบิดในการวัด:แรงบิดในการวัดที่สูงขึ้นสามารถดันฟันเฟืองไปทางด้านเดียวกันได้ ซึ่งช่วยลดระยะฟันเฟืองที่วัดได้โดยไม่ตั้งใจ โรงงานของเราแนะนำให้ใช้แรงบิดปกติ 2 ถึง 5 เปอร์เซ็นต์ในการวัดระยะฟันเฟือง
• อุณหภูมิ:ฟันเฟืองมีแนวโน้มที่จะลดลงเมื่ออุณหภูมิเพิ่มขึ้นเนื่องจากการขยายตัวทางความร้อนของเกียร์ สำหรับการใช้งานที่สำคัญ ให้วัดระยะฟันเฟืองที่อุณหภูมิเดียวกันกับสภาพการทำงาน
• การสึกหรอและการหล่อลื่น:ขณะที่กระปุกเกียร์ทำงาน การสึกหรอจะค่อยๆ เพิ่มระยะฟันเฟือง การวัดอย่างสม่ำเสมอ (ทุกๆ 1,000 ชั่วโมงการทำงาน) ช่วยให้สามารถติดตามความก้าวหน้าของการสึกหรอและกำหนดเวลาการบำรุงรักษาก่อนที่ฟันเฟืองจะเกินขีดจำกัดที่ยอมรับได้
• การวางแนวการติดตั้ง:กระปุกเกียร์บางตัวแสดงค่าฟันเฟืองที่แตกต่างกันเมื่อติดตั้งในแนวนอนและแนวตั้งเนื่องจากการเคลื่อนตัวของตลับลูกปืน โรงงานของเราทดสอบทั้งการวางแนวและให้ข้อมูลเฉพาะการวางแนวเมื่อจำเป็น

กลยุทธ์การบำรุงรักษาเพื่อรักษาฟันเฟืองที่ต่ำในกล่องเกียร์ดาวเคราะห์ของคุณ:

• การหล่อลื่น:ใช้น้ำมันหรือจาระบีสังเคราะห์ที่ระบุ (โดยทั่วไปคือ ISO VG 220 หรือเทียบเท่า) น้ำมันหล่อลื่นที่ปนเปื้อนหรือเสื่อมสภาพอาจทำให้เกิดอนุภาคสะสมระหว่างฟันเฟือง ส่งผลให้ฟันเฟืองและการสึกหรอเพิ่มมากขึ้น โรงงานของเราแนะนำให้เปลี่ยนถ่ายน้ำมันเครื่องทุกๆ 5,000 ชั่วโมง สำหรับการใช้งานมาตรฐาน
• การจัดตำแหน่งเพลาอินพุต:การวางแนวที่ไม่ตรงระหว่างมอเตอร์และเพลาอินพุตของกระปุกเกียร์ดาวเคราะห์สามารถกระตุ้นให้เกิดแรงด้านข้างที่เบนเกียร์ซันเกียร์และเพิ่มระยะฟันเฟือง ใช้ข้อต่อแบบยืดหยุ่นหรือเครื่องมือจัดตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่ามีศูนย์กลางภายใน 0.02 มม.
• ข้อต่อเพลาขาออก:ข้อต่อแข็งที่ด้านเอาท์พุตสามารถส่งแรงกระแทกกลับเข้าไปในกระปุกเกียร์ ทำให้เกิดการโก่งตัวเล็กน้อย ใช้เบลโลว์หรือดิสก์คัปปลิ้งที่ให้ความแข็งในการบิดแต่รองรับการวางแนวเชิงมุมที่ไม่ตรง
• การปรับพรีโหลด (สำหรับรุ่นที่โหลดล่วงหน้า):สำหรับชุดกระปุกเกียร์ดาวเคราะห์ที่มีพรีโหลดแบบปรับได้ (เช่น การออกแบบเฟืองอาทิตย์แบบแยก) ให้ตรวจสอบและปรับสปริงพรีโหลดเป็นระยะตามกำหนดการบำรุงรักษาที่โรงงานของเรากำหนด

โรงงานของเราที่ Raydafon เสนอตัวเลือกการตรวจสอบระยะไกลสำหรับกระปุกเกียร์ดาวเคราะห์ของเรา โดยใช้เซ็นเซอร์การสั่นสะเทือนและหัววัดอุณหภูมิเพื่อคาดการณ์แนวโน้มการสึกหรอ ข้อมูลนี้เมื่อรวมกับการวัดระยะฟันเฟืองเป็นระยะๆ ช่วยให้สามารถบำรุงรักษาตามเงื่อนไขที่ช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด สำหรับการใช้งานที่มีความสำคัญสูง เช่น การผลิตอุปกรณ์ทางการแพทย์หรือการผลิตชิ้นส่วนการบิน เราแนะนำให้มีการสอบเทียบจากโรงงานเป็นประจำทุกปี โดยจะส่ง Planetary Gearbox กลับไปที่โรงงานของเราเพื่อตรวจสอบอย่างละเอียดและปรับระยะฟันเฟืองใหม่ สิ่งนี้ทำให้แน่ใจได้ว่าระบบของคุณจะรักษาระดับความแม่นยำเท่าเดิมตลอดอายุการใช้งาน ด้วยการใช้แนวทางปฏิบัติในการวัดและบำรุงรักษาเหล่านี้ คุณสามารถมั่นใจได้ว่า Planetary Gearbox ของคุณยังคงให้ความแม่นยำสูงซึ่งจำเป็นสำหรับการใช้งานที่มีความต้องการมากที่สุดของคุณ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ฟันเฟืองในกล่องเกียร์ดาวเคราะห์ส่งผลต่อความสามารถของระบบเซอร์โวในการรักษาตำแหน่งอย่างไร

คำตอบ: ฟันเฟืองทำให้เกิดจุดตายในลูปควบคุม ซึ่งการหมุนของมอเตอร์ไม่ได้แปลไปสู่การเคลื่อนที่ของเพลาเอาท์พุต โซนที่เสียนี้ทำให้ระบบเซอร์โวรวมข้อผิดพลาด ส่งผลให้เกิดการทำงานเกินกำหนดและระยะเวลาในการตกตะกอนยาวนานขึ้น ในการควบคุมตำแหน่ง ฟันเฟืองจะช่วยลดอัตรากำไรของระบบได้อย่างมีประสิทธิภาพ โดยกำหนดให้วิศวกรต้องลดอัตราขยายของเซอร์โว ซึ่งจะลดแบนด์วิธและประสิทธิภาพไดนามิกของระบบในทางกลับกัน สำหรับการใช้งานที่มีความแม่นยำสูง ฟันเฟืองที่ไม่สามารถควบคุมได้อาจทำให้ไม่สามารถทำซ้ำตามที่ต้องการได้ (เช่น +/- 0.01 มม.) เนื่องจากตำแหน่งที่แท้จริงของเพลาเอาท์พุตเบี่ยงเบนไปจากตำแหน่งที่ได้รับคำสั่งด้วยค่าฟันเฟืองคูณด้วยความแข็งของโหลด กล่องเกียร์ดาวเคราะห์ที่มีฟันเฟืองต่ำของเราช่วยลดจุดบอดนี้ ทำให้สามารถปรับจูนเซอร์โวได้เข้มงวดยิ่งขึ้นและมีความแม่นยำสูงขึ้น

คำถามที่ 2: สามารถกำจัดฟันเฟืองในกล่องเกียร์ดาวเคราะห์โดยสิ้นเชิงได้หรือไม่ และขีดจำกัดในทางปฏิบัติคืออะไร

คำตอบ: การกำจัดฟันเฟืองโดยสิ้นเชิง (ระยะฟันเฟืองเป็นศูนย์) ในทางทฤษฎีสามารถทำได้เฉพาะกับการออกแบบเฟืองที่ใช้เฟืองแยก สปริงโหลด หรือกลไกเกียร์คู่เท่านั้น อย่างไรก็ตาม การออกแบบเหล่านี้ทำให้เกิดความซับซ้อนมากขึ้น ประสิทธิภาพลดลง และอาจลดอายุการใช้งานลงได้เนื่องจากมีการโหลดล่วงหน้าบนฟันเฟืองอย่างต่อเนื่อง ขีดจำกัดล่างในทางปฏิบัติสำหรับกระปุกเกียร์ดาวเคราะห์ที่ผลิตจำนวนมากพร้อมการทำงานที่เชื่อถือได้คือประมาณ 1 อาร์คนาที (0.0167 องศา) กล่องเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงพิเศษของเราใช้เวลา 1 อาร์คนาทีโดยใช้ชุดเกียร์และพรีโหลดแบริ่งที่ตรงกัน สำหรับการใช้งานที่ต้องการความแม่นยำระดับ sub-arc-นาที โรงงานของเราแนะนำให้ใช้การจัดเรียงกระปุกเกียร์ดาวเคราะห์คู่พร้อมระบบเชื่อมต่อแบบป้องกันฟันเฟืองแบบสปริงโหลดระหว่างแต่ละขั้นตอน ซึ่งสามารถทำได้ถึง 0.3 ถึง 0.5 อาร์คนาที แต่ใช้เฉพาะในการใช้งานอุปกรณ์การบินและอวกาศและเซมิคอนดักเตอร์ที่มีความต้องการมากที่สุดเท่านั้น

คำถามที่ 3: การเปลี่ยนแปลงของอุณหภูมิส่งผลต่อฟันเฟืองของกระปุกเกียร์ดาวเคราะห์อย่างไร

คำตอบ: อุณหภูมิส่งผลต่อระยะฟันเฟืองเนื่องจากการขยายตัวทางความร้อนของตัวเรือนกระปุกเกียร์ เกียร์ และแบริ่ง เมื่ออุณหภูมิสูงขึ้น ตัวเรือนจะขยายตัวมากกว่าเฟืองเหล็ก (ตัวเรือนอะลูมิเนียมเทียบกับเฟืองเหล็ก) ซึ่งสามารถลดระยะฟันเฟืองได้มากถึง 15 เปอร์เซ็นต์ เมื่ออุณหภูมิเพิ่มขึ้น 50°C ในทางกลับกัน ในสภาพแวดล้อมที่หนาวเย็น ผลสะท้อนกลับอาจเพิ่มขึ้น โรงงานของเราทดสอบ Planetary Gearbox ทุกตัวที่อุณหภูมิ 20°C และ 80°C เพื่อตรวจสอบว่าฟันเฟืองยังคงอยู่ในช่วงที่กำหนด สำหรับการใช้งานที่มีการแกว่งของอุณหภูมิในวงกว้าง เราขอแนะนำให้ใช้กระปุกเกียร์ดาวเคราะห์ของเราที่มีตัวเรือนเหล็กและแผ่นชิมการชดเชยความร้อนเฉพาะ นอกจากนี้เรายังมีเส้นโค้งคุณลักษณะอุณหภูมิฟันเฟืองเมื่อมีการร้องขอ

คำถามที่ 4: ความสัมพันธ์ระหว่างฟันเฟืองกับความแข็งแบบบิดในกล่องเกียร์ดาวเคราะห์คืออะไร?

คำตอบ: ฟันเฟืองและความแข็งแบบบิดเป็นคุณสมบัติอิสระแต่มีความสัมพันธ์กัน ความแข็งแบบบิดจะวัดการโก่งตัวเชิงมุมของกระปุกเกียร์ภายใต้น้ำหนักบรรทุก ในขณะที่ระยะฟันเฟืองคือระยะฟรีเพลย์ภายใต้น้ำหนักบรรทุกเป็นศูนย์ กล่องเกียร์ที่มีระยะฟันเฟืองต่ำแต่มีความแข็งบิดต่ำ จะยังคงแสดงการโก่งตัวภายใต้ภาระ ทำให้เกิดข้อผิดพลาดในตำแหน่งระหว่างการใช้แรงบิด Planetary Gearbox ของเรามีทั้งระยะฟันเฟืองต่ำและความแข็งบิดสูงโดยการใช้การออกแบบตัวเรือนที่แข็งแกร่ง แบริ่งที่โหลดไว้ล่วงหน้า และเฟืองกราวด์ที่มีความแม่นยำ อัตราส่วนของแรงบิดต่อการโก่งเชิงมุมมีความสำคัญอย่างยิ่งสำหรับการใช้งานที่มีโหลดแบบแปรผัน เช่น หุ่นยนต์และเซอร์โวเพรส โรงงานของเรามีค่าฟันเฟืองและค่าความแข็งในเอกสารข้อมูล ช่วยให้คุณสามารถคำนวณข้อผิดพลาดตำแหน่งทั้งหมด (ฟันเฟือง + การโก่งตัวภายใต้โหลด) สำหรับโปรไฟล์แรงบิดเฉพาะของคุณ

คำถามที่ 5: Raydafon Technology Group Co.,Limited รับประกันฟันเฟืองที่ต่ำอย่างสม่ำเสมอในทุกยูนิต Planetary Gearbox ของเราได้อย่างไร

คำตอบ: โรงงานของเรามีกระบวนการควบคุมคุณภาพแบบหลายขั้นตอน ขั้นแรก เกียร์ทั้งหมดกราวด์ตามมาตรฐาน DIN 6 โดยมีข้อผิดพลาดของระยะเกียร์น้อยกว่า 0.003 มม. ประการที่สอง เราใช้การประกอบแบบเลือกสรร: ซันเกียร์แต่ละตัวจะจับคู่กับเฟืองดาวเคราะห์ด้วยการวัดความหนาของฟันเพื่อให้ได้ระยะห่างของตาข่ายที่เหมาะสมที่สุด ประการที่สาม เรือบรรทุกดาวเคราะห์จะประกอบเข้ากับตลับลูกปืนที่เลือกไว้ล่วงหน้าเพื่อลดการเล่นในแนวรัศมี หลังการประกอบ Planetary Gearbox แต่ละตัวจะถูกรันบนม้านั่งทดสอบ และวัดค่าฟันเฟืองที่ระดับแรงบิดที่แตกต่างกันสามระดับ หน่วยที่อยู่นอกช่วงฟันเฟืองที่ระบุ (เช่น มากกว่า 3 อาร์คนาทีสำหรับซีรี่ส์มาตรฐานของเรา) จะได้รับการแก้ไขใหม่หรือกำหนดใหม่ให้กับเกรดที่มีความแม่นยำต่ำกว่า สิ่งนี้ทำให้มั่นใจได้ว่า Planetary Gearbox ทุกตัวที่จัดส่งจาก Raydafon Technology Group Co.,Limited ตรงตามหรือเกินกว่าข้อกำหนดที่เผยแพร่ นอกจากนี้เรายังจัดทำใบรับรองการปฏิบัติตามคำสั่งซื้อแต่ละรายการ ซึ่งแสดงค่าฟันเฟืองที่วัดได้สำหรับหน่วยเฉพาะ

สรุป: ความแม่นยำเริ่มต้นด้วยการควบคุมฟันเฟืองในกล่องเกียร์ดาวเคราะห์ของคุณ

การควบคุมฟันเฟืองใน Planetary Gearbox ไม่ใช่การปรับแต่งเพิ่มเติม แต่เป็นข้อกำหนดเบื้องต้นสำหรับระบบการเคลื่อนที่ที่มีความแม่นยำสูง ตั้งแต่เครื่องมือกล CNC และแขนหุ่นยนต์ไปจนถึงอุปกรณ์ตรวจสอบความแม่นยำและกลไกการชี้ด้วยดาวเทียม โซนอันตรายที่เกิดจากฟันเฟืองจะจำกัดความแม่นยำของตำแหน่ง ความสามารถในการทำซ้ำ และความสามารถของกระบวนการโดยตรง เราได้แสดงให้เห็นว่าฟันเฟืองมีต้นกำเนิดมาจากตะแกรงเฟือง ระยะห่างของแบริ่ง และการโก่งตัวของตัวเรือน และเราได้แสดงให้เห็นว่าแนวทางทางวิศวกรรมของโรงงานของเรา—โดยใช้เฟืองเกลียวกราวด์ที่มีความแม่นยำ ตลับลูกปืนที่โหลดไว้ล่วงหน้า และตัวพาแบบแข็ง—ช่วยลดระยะฟันเฟืองได้อย่างมีประสิทธิภาพเหลือ 1 อาร์คนาทีในรุ่นกระปุกเกียร์ดาวเคราะห์ระดับพรีเมียมของเรา ข้อกำหนดทางเทคนิค วิธีการวัด และกลยุทธ์การบำรุงรักษาที่เราแบ่งปันนั้นเป็นกรอบการทำงานที่สมบูรณ์สำหรับการเลือกและบำรุงรักษากระปุกเกียร์ดาวเคราะห์ที่ตรงตามข้อกำหนดด้านความแม่นยำของคุณ

อย่าปล่อยให้ฟันเฟืองกระทบต่อคุณภาพการผลิตหรือปริมาณงานของคุณติดต่อบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ได้แล้ววันนี้เพื่อรับคำปรึกษาที่ครอบคลุมเกี่ยวกับความต้องการด้านเกียร์ที่แม่นยำของคุณ ระบุข้อกำหนดด้านแรงบิด ความเร็ว และความแม่นยำ จากนั้นทีมวิศวกรของเราจะแนะนำรุ่น Planetary Gearbox ที่เหมาะสมที่สุดพร้อมการฉายภาพประสิทธิภาพโดยละเอียด เราเสนอการทดสอบตัวอย่างฟรี การสนับสนุนด้านวิศวกรรมการใช้งาน และการรับประกัน 3 ปีสำหรับชุด Planetary Gearbox ทั้งหมดขอใบเสนอราคาของคุณวันนี้และอัปเกรดเป็น Planetary Gearbox ที่ให้ความแม่นยำในการใช้งานของคุณต้องการ ไว้วางใจ Raydafon Technology Group Co.,Limited เพื่อความเป็นเลิศทางวิศวกรรม
