ตัวลดดาวเคราะห์ที่ขับเคลื่อนด้วย PTO ที่ 540 รอบต่อนาทีสำหรับเครื่องผสม TMR และเครื่องป้อนอาหาร ให้แรงบิดต่อเนื่อง 3,810–42,000 N·m ด้วยอัตราส่วนตั้งแต่ 11.1:1 ถึง 662.8:1 ตัวเรือนเหล็กหล่อ เฟืองเกียร์โลหะผสมคาร์บูไรซ์ การซีลสองชั้น และการป้องกัน IP65 สำหรับงานประจำวันที่ต้องเผชิญฝุ่น โคลน และการชะล้าง
ซีรีส์ PGA คือชุดขับเคลื่อนสว่านที่อยู่ระหว่าง PTO ของรถแทรกเตอร์และสกรูผสมของเครื่องผสมอาหาร อินพุต 540 รอบต่อนาทีจากรถแทรกเตอร์จะถูกลดขนาดลงผ่านดาวเคราะห์เป็นการหมุนด้วยแรงบิดสูงต่ำที่สว่านต้องใช้ในการยกและพับหญ้าหมัก หญ้าแห้ง และสมาธิโดยไม่หยุดชะงัก เนื่องจากเส้นทางการรับน้ำหนักถูกใช้ร่วมกันบนเฟืองดาวเคราะห์หลายตัว ตัวขับจึงมีขนาดกะทัดรัดเพียงพอที่จะสลักเข้ากับแผ่นด้านหน้าหรือด้านข้างของเครื่องผสม ในขณะที่ยังคงให้แรงบิดอย่างต่อเนื่องตั้งแต่ 3,810 N·m ในรุ่นที่เล็กที่สุดไปจนถึง 42,000 N·m บนเฟืองที่ใหญ่ที่สุด
Raydafon สร้างซีรีส์ PGA ในเวิร์กช็อปของตัวเองในหนิงโป ประเทศจีน ภายใต้ระบบคุณภาพ ISO 9001 และจัดส่งให้กับผู้ผลิตเครื่องผสมอาหารและเครื่องป้อนอาหารในฐานะหน่วย OEM รวมถึงตัวแทนจำหน่ายเพื่อใช้เป็นกระปุกเกียร์ทดแทน หากเครื่องจักรของคุณขับเคลื่อนด้วย PTO ให้จับคู่กับ aเพลา PTO สำหรับเครื่องผสมอาหาร; หากมิกเซอร์ของคุณใช้สเตจยกนูนแทนที่จะเป็นสเตจดาวเคราะห์ ให้เปรียบเทียบกระปุกเกียร์เครื่องผสมอาหารอยู่ในไซต์เดียวกัน
กล่องเกียร์ดาวเคราะห์แบบขับเคลื่อนด้วยสว่านเป็นตัวลดโคแอกเซียลซึ่งเกียร์ดวงอาทิตย์ขับเคลื่อนเฟืองดาวเคราะห์หลายตัวที่หมุนภายในเฟืองวงแหวนในขณะที่บรรทุกโดยพาหะของดาวเคราะห์ ดังนั้นแรงบิดจึงถูกส่งผ่านหน้าสัมผัสฟันหลายซี่ในคราวเดียว แทนที่จะเป็นคู่เดียว ซึ่งเป็นสาเหตุที่หน่วยดาวเคราะห์สามารถรับภาระของเครื่องผสมหนักในตัวเครื่องทรงกลมขนาดสั้นได้ และเหตุใดจึงต้านทานแรงกระแทกที่เกิดขึ้นเมื่อสว่านเต็มจำนวนเริ่มทำงานในการป้อนแบบแช่แข็งหรือแบบอัดแน่น
ในเครื่องผสมอาหาร ลำดับการทำงานจะตรงไปตรงมา: PTO ของรถแทรกเตอร์ที่ 540 รอบต่อนาที การลดดาวเคราะห์ลงเหลือประมาณ 5–50 รอบต่อนาทีที่เพลาสว่าน และการเพิ่มแรงบิดที่ทำให้รถแทรกเตอร์ขนาดเล็กสามารถหมุนสกรูผสมขนาดใหญ่ได้ นั่นคือเหตุผลว่าทำไมฟาร์มที่ใช้รถแทรกเตอร์ขนาดเล็กจึงเลือกซีรีส์ PGA โดยกระปุกเกียร์ไม่ใช่รถแทรกเตอร์ ทำหน้าที่ส่งแรงหมุนเพิ่มเติม หลักการเดียวกันนี้ใช้กับเครื่องป้อนหญ้าหมักและก๊าซชีวภาพ ซึ่งการหมุนด้วยความเร็วต่ำอย่างต่อเนื่องมีความสำคัญมากกว่าความเร็วสูงสุด
ทุกรุ่นได้รับการจัดอันดับที่ความเร็วอินพุต 540 รอบต่อนาที เลื่อนตารางไปด้านข้างเพื่อดูทุกคอลัมน์
| แบบอย่าง | แรงบิดต่อเนื่อง (N·m) | แรงบิดสูงสุด (N·m) | อัตราส่วน ผม | เพลาอินพุต |
|---|---|---|---|---|
| รุ่นขั้นตอนเดียวและสองขั้นตอน | ||||
| พีจีเอ-502 | 3,810 | 7,620 | 12.36–15.51 น | 1"3/8Z6 |
| พีจีเอ-1002/3 | 8,500 | 17,000 | 16.8–30.6 | 1"3/4Z20 |
| พีจีเอ-1202 | 11,600 | 23,200 | 11.1–19.4 | 1"3/4Z20 |
| พีจีเอ-1602/3 | 15,700 | 31,400 | 13.4–47.5 | 1"3/4Z20 |
| พีจีเอ-1702/3 | 15,700 | 31,400 | 13.4–47.5 | 1"3/4Z20 |
| พีจีเอ-2102/3 | 21,000 | 47,000 | 12.1–62.1 | 1"3/4Z20 |
| พีจีเอ-2502 | 23,780 | 48,000 | 13.6–23.6 | 1"3/4Z20 |
| พีจีเอ-3003/4 | 30,760 | 61,520 | 25.7–84.4 | 1"3/4Z20 |
| พีจีเอ-4203 | 42,000 | 142,000 | 27.8–91.4 | 1"3/4Z20 |
| รุ่นอัตราส่วนสูงสำหรับเครื่องผสมแนวตั้งขนาดใหญ่และเครื่องป้อนก๊าซชีวภาพ | ||||
| พีจีเอ-1603 | 15,700 | 31,400 | 24.4–116.9 | 1"3/4Z20 |
| พีจีเอ-1703 | 15,700 | 31,400 | 24.4–116.9 | 1"3/4Z20 |
| พีจีเอ-2103 | 21,000 | 47,000 | 31.8–126.5 | 1"3/4Z20 |
| พีจีเอ-2503 | 23,780 | 48,000 | 35.7–142.2 | 1"3/4Z20 |
| พีจีเอ-3004 | 30,760 | 61,520 | 97.4–612.3 | 1"3/4Z20 |
| พีจีเอ-4204 | 42,000 | 142,000 | 105.4–662.8 | 1"3/4Z20 |
ไม่แน่ใจว่ากรอบไหนเหมาะกับ? ส่งยี่ห้อเครื่องผสม เส้นผ่านศูนย์กลางของสว่าน แรงม้าของรถแทรกเตอร์ และความเร็วของสว่านที่ต้องการ — วิศวกรของเราจะยืนยันรุ่นและอัตราส่วนก่อนสั่งซื้อ

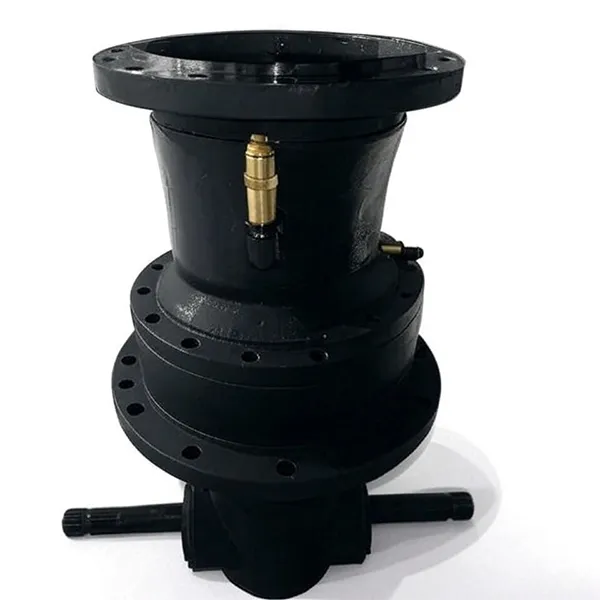

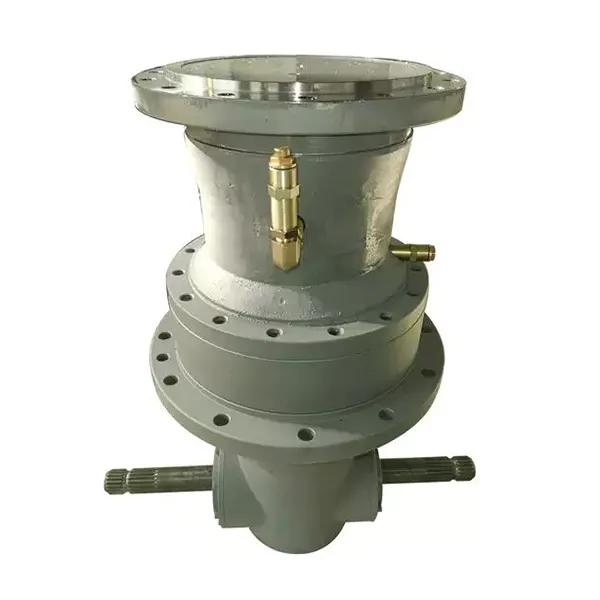

รูปถ่ายทั้งสองด้านล่างคือยูนิตซีรีส์ PGA ที่เราผลิต: กระปุกเกียร์แบบประกอบพร้อมตัวเรือนแบบหล่อและอินพุต PTO และภาพวาดขนาดที่ใช้สำหรับการตรวจสอบการติดตั้ง
เกียร์และเพลาถูกตัดเฉือนจากเหล็กโลหะผสมที่มีความแข็งแรงสูงและก๊าซคาร์บูไรซ์ จากนั้นจึงชุบแข็งให้มีความแข็งผิวฟันประมาณ HRC58 ในขณะที่แกนกลางยังคงแข็งแกร่งพอที่จะดูดซับแรงกระแทก การผสมผสานดังกล่าวทำให้ซีรีส์ PGA มีความต้านทานการสึกหรอต่อหญ้าหมักที่มีฤทธิ์กัดกร่อน และความทนทานต่อการโหลดซ้ำๆ และเป็นเหตุผลที่ทำให้เฟรมเดียวกันสามารถนำเสนอได้ในช่วงอัตราส่วนที่กว้างโดยไม่ต้องเปลี่ยนซองภายนอก
ตัวเรือนเป็นตัวเรือนเหล็กหล่อชิ้นเดียว ซึ่งช่วยให้รูแบริ่งมีศูนย์กลางอยู่ที่ศูนย์กลาง และลดการสั่นสะเทือนที่ตัวเรือนที่สร้างขึ้นจะส่งผ่าน การปิดผนึกแบบคู่ที่ปลายอินพุตและเอาต์พุตช่วยยึดสารหล่อลื่นและกันฝุ่น สารละลาย และน้ำชะล้างออก ทำให้เครื่องมีระดับการป้องกัน IP65 หัวอัดจาระบีและจุดเติมน้ำมันอยู่ในตำแหน่งเพื่อให้สามารถซ่อมบำรุงตามปกติได้เมื่อเครื่องผสมอยู่ในตำแหน่งทำงาน
กระปุกเกียร์ทุกตัวทำงานและตรวจสอบก่อนที่จะบรรจุ: การทำงานแบบไม่มีโหลดเพื่อยืนยันการหมุนและการซีลน้ำมันที่ราบรื่น การตรวจสอบฟันเฟืองและรูปแบบการสัมผัสบนชุดเกียร์ และการตรวจสอบขั้นสุดท้ายของร่องอินพุตและหน้าแปลนเอาต์พุต บันทึกการทดสอบสามารถแนบไปกับเอกสารการจัดส่งได้เมื่อโครงการของคุณต้องการหลักฐานที่เป็นเอกสาร
ตัวเลขการประหยัดน้ำมันเชื้อเพลิงและช่วงเวลาการบริการข้างต้นขึ้นอยู่กับการออกแบบกระปุกเกียร์ของเราและหน้าที่เครื่องผสมอาหารโดยทั่วไป ผลลัพธ์ที่แท้จริงขึ้นอยู่กับรถแทรกเตอร์ อัตราส่วนผสม และสภาพการใช้งาน
ซีรีย์ PGA ได้รับการจัดจำหน่ายในรูปแบบการส่งผ่านดาวเคราะห์ขนาดกะทัดรัดที่แข็งแกร่งซึ่งติดตั้งเข้ากับรูปแบบมิกเซอร์ทั่วไปสามแบบ บอกเราว่าคุณสร้างหรือใช้งานรุ่นใด และตั้งค่าหน้าแปลนเอาต์พุต หน้ายึด และตำแหน่งเติมน้ำมันตามนั้น
ระบบขับเคลื่อนด้วยสว่านที่นำมาจากเครื่องยนต์รถบรรทุก PTO หรือมอเตอร์ไฮดรอลิกผ่านกระปุกเกียร์ โดยมีตัวเรือนติดตั้งอยู่ที่แผ่นด้านหน้าของเครื่องผสม
กล่องเกียร์ติดตั้งอยู่บนแชสซีที่เคลื่อนที่ได้ ซึ่งมีโครงร่างดาวเคราะห์ที่มีการสั่นสะเทือนต่ำช่วยปกป้องชุดเกียร์จากแรงกระแทกขณะเดินทาง
หน้าที่ต่อเนื่องในโรงงานก๊าซชีวภาพ ศูนย์ป้อน และการติดตั้ง TMR แบบอยู่กับที่ ซึ่งสามารถวางแผนการทำความเย็นน้ำมันและการเข้าถึงบริการได้
ซีรีส์ PGA ขับเคลื่อนการหมุนของเครื่องผสมอาหารสัตว์และระบบให้อาหารพืชก๊าซชีวภาพ การติดตั้งทั่วไป ได้แก่ :
หากเครื่องของคุณไม่อยู่ในรายการนี้ ให้อธิบายการใช้งานและรอบการทำงาน กระปุกเกียร์ที่เหมาะกับเครื่องป้อนก๊าซชีวภาพแบบอยู่กับที่อาจต้องมีข้อกำหนดน้ำมันหรือมุมการติดตั้งที่แตกต่างกันสำหรับรถบรรทุก TMR ที่ติดตั้งบนรถบรรทุก
★★★★★โรเบิร์ต มาร์ติเนซผู้รับเหมาวางท่อและอุปกรณ์ไซต์ ฮูสตัน สหรัฐอเมริกา
เราใช้กระปุกเกียร์ดาวเคราะห์เหล่านี้ในงานท่อส่งก๊าซชายฝั่งอ่าวไทย ซึ่งสเปรย์เกลือและการสั่นสะเทือนคงที่เป็นเรื่องปกติ ตลอดระยะเวลาหกเดือนของการทำงานอย่างต่อเนื่อง หน่วยต่างๆ ยังคงมีเสถียรภาพ โดยไม่มีการเปลี่ยนแปลงความแม่นยำในการเชื่อมโยงเฟืองที่วัดได้ ตอนนี้พวกเขาขับเคลื่อนเครื่องกำหนดตำแหน่งการเชื่อมของเรา โดยจับแขนให้มั่นคงแม้บนพื้นน้ำขึ้นน้ำลงที่ไม่เรียบ สำหรับขั้นตอนไปป์ไลน์ถัดไป พวกเขาอยู่ในรายชื่อซัพพลายเออร์ที่ได้รับอนุมัติของเรา
★★★★★โซฟี ดูบัวส์ผู้จัดการฝ่ายผลิต โรงงานชิ้นส่วนยานยนต์ เมืองลียง ประเทศฝรั่งเศส
สองปีในสายการปั๊มของเราและความแม่นยำของตำแหน่งยังคงอยู่ภายใน ±0.02 มม. แม้แต่บนแผ่นอะลูมิเนียมบาง ๆ อัตราผลตอบแทนในการผ่านครั้งแรกของเราเพิ่มขึ้นประมาณ 15% หลังจากเปลี่ยนมาใช้หน่วยเหล่านี้ และกระปุกเกียร์ก็ไม่ต้องการอะไรมากไปกว่าการเปลี่ยนถ่ายน้ำมันเครื่องตามกำหนด
★★★★★มาร์โก รอสซี่ผู้ซื้อซ่อมบำรุง เครื่องจักรสิ่งทอ อิตาลี
ฉันกังวลเกี่ยวกับความแตกต่างของแรงดันไฟฟ้าระหว่างยุโรปและจีน และวิศวกรของพวกเขาได้เตรียมแผนการปรับตัวในชั่วข้ามคืนและจัดหาโมดูลควบคุมแรงดันไฟฟ้าคู่ให้ ลังไม้ยังมีน้ำมันหล่อลื่นที่ถูกต้องและคู่มือการบำรุงรักษาเป็นภาษาอิตาลีพร้อมหน้าสัมผัสอะไหล่ในพื้นที่อีกด้วย ส่วนต่อประสานการติดตั้งนั้นเข้ากันกับเพลาขับกี่ของเราทุกประการ โดยไม่มีการเคลื่อนที่ตามแนวแกนระหว่างการทดสอบการทำงาน
Raydafon เป็นผู้จัดหาระบบขับเคลื่อนทั้งหมดรอบๆ เครื่องผสมอาหาร ดังนั้นคุณจึงสามารถสั่งซื้อกระปุกเกียร์ เพลา และข้อต่อจากโรงงานแห่งเดียวและมีมาตรฐานการตรวจสอบเดียว:
ส่งแบบหรือแบบเครื่องผสม, แรงม้าของรถแทรกเตอร์, ความเร็วของสว่านที่ต้องการ และพอร์ตการจัดส่ง วิศวกรของเรายืนยันเฟรม อัตราส่วน และเพลาอินพุต จากนั้นตอบกลับด้วยราคาที่แน่นอนภายใน 24 ชั่วโมง
