จะระบุสัญญาณการสึกหรอเบื้องต้นในกล่องเกียร์ดาวเคราะห์ระหว่างการทำงานได้อย่างไร

การตรวจจับสัญญาณการสึกหรอในระยะเริ่มแรกในกระปุกเกียร์ดาวเคราะห์เป็นทักษะที่สำคัญสำหรับวิศวกรซ่อมบำรุงและผู้ปฏิบัติงานในโรงงาน เนื่องจากกระปุกเกียร์เหล่านี้มักเป็นหัวใจสำคัญของเครื่องจักรที่ใช้งานหนักในงานเหมืองแร่ ซีเมนต์ พลังงานลม และการใช้งานทางทะเล การระบุตัวตนตั้งแต่เนิ่นๆ ไม่ได้เกี่ยวกับการรอความล้มเหลวจากภัยพิบัติ แต่เป็นเรื่องเกี่ยวกับการรับรู้ถึงการเปลี่ยนแปลงเล็กน้อยในรูปแบบการสั่นสะเทือน โปรไฟล์อุณหภูมิ และสภาพน้ำมัน ซึ่งเป็นสัญญาณของการเริ่มเกิดหลุม การครูด หรือความล้าของตลับลูกปืน ที่บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดเราได้ออกแบบและผลิตชุด Planetary Gearbox มานานกว่าสองทศวรรษ และข้อมูลภาคสนามของเราแสดงให้เห็นว่าสามารถป้องกันความล้มเหลวของกระปุกเกียร์ได้มากกว่า 80 เปอร์เซ็นต์ หากสัญญาณถูกจับได้ในช่วง 10 เปอร์เซ็นต์แรกของอายุการใช้งานของส่วนประกอบ บทความนี้ให้แนวทางที่เป็นระบบในการตรวจจับสัญญาณเตือนเหล่านี้ โดยใช้การผสมผสานระหว่างการติดตามออนไลน์ การตรวจสอบเป็นระยะ และความตระหนักในการปฏิบัติงาน เราจะแนะนำคุณเกี่ยวกับพารามิเตอร์เฉพาะในการวัดและเกณฑ์ที่ระบุถึงความจำเป็นในการแทรกแซง

การระบุการสึกหรอตั้งแต่เนิ่นๆ ในกล่องเกียร์ดาวเคราะห์ต้องใช้วิธีหลายประสาทสัมผัสที่รวมการวิเคราะห์การสั่นสะเทือน เทอร์โมกราฟฟี การวิเคราะห์เศษน้ำมัน และการตรวจสอบการปล่อยเสียง แต่ละวิธีกำหนดเป้าหมายกลไกความล้มเหลวที่แตกต่างกัน: การสั่นสะเทือนจับความไม่สมดุลและความผิดปกติของตาข่ายฟัน อุณหภูมิตรวจจับการเพิ่มขึ้นของแรงเสียดทานและการสลายการหล่อลื่น การวิเคราะห์น้ำมันเผยให้เห็นการสร้างโลหะที่สึกหรอและการเพิ่มจำนวนอนุภาค และการปล่อยเสียงจะจับคลื่นความเค้นความถี่สูงจากรอยแตกร้าวที่เกิดขึ้นครั้งแรก โรงงานของเราได้พัฒนาโปรโตคอลการวินิจฉัยที่ครอบคลุมสำหรับผลิตภัณฑ์ Planetary Gearbox ของเรา ซึ่งเราจะแบ่งปันในคู่มือนี้ นอกจากนี้เรายังให้ค่าเกณฑ์เฉพาะสำหรับพารามิเตอร์การตรวจสอบแต่ละรายการ ซึ่งได้มาจากการทดสอบกับกระปุกเกียร์มากกว่า 2,000 ชุดภายใต้สภาวะโหลดและความเร็วที่ควบคุม ในตอนท้ายของบทความนี้ คุณจะพร้อมที่จะใช้กลยุทธ์การบำรุงรักษาตามเงื่อนไขซึ่งสามารถยืดอายุกระปุกเกียร์ Planetary ของคุณได้ถึง 300 เปอร์เซ็นต์ และกำจัดการปิดระบบโดยไม่ได้วางแผน

สารบัญ

• 1. กลไกการสึกหรอเบื้องต้นในกล่องเกียร์ดาวเคราะห์คืออะไรและมีอาการอย่างไร
• 2. การวิเคราะห์การสั่นสะเทือนสามารถเปิดเผยการสึกหรอของเกียร์และแบริ่งในช่วงต้นได้อย่างไร
• 3. พารามิเตอร์การทำงานหลักที่ต้องตรวจสอบในซีรีส์กระปุกเกียร์ดาวเคราะห์ของเราคืออะไร
• 4. ความล้มเหลวครั้งแรกของการวิเคราะห์น้ำมันและการติดตามตรวจสอบเศษซากเป็นอย่างไร
• คำถามที่พบบ่อย (FAQ)
• การสนับสนุนการสรุปและการติดตามสภาพ

กลไกการสึกหรอเบื้องต้นในกล่องเกียร์ดาวเคราะห์และอาการของพวกเขาคืออะไร?

Planetary Gearbox คือชุดประกอบที่ซับซ้อนของเฟืองดวงอาทิตย์ เฟืองดาวเคราะห์ เฟืองวงแหวน และตัวพาดาวเคราะห์ ซึ่งทั้งหมดนี้ทำงานภายใต้แรงกดสัมผัสและความเร็วการเลื่อนที่สูง กลไกการสึกหรอเบื้องต้น ได้แก่ การสึกหรอจากการเสียดสี (จากน้ำมันหล่อลื่นที่ปนเปื้อน) การสึกหรอแบบยึดติด (การครูดเนื่องจากการหล่อลื่นขอบเขตพังทลาย) การสึกหรอเมื่อยล้า (เป็นหลุมและการหลุดร่อน) และการสึกหรอจากการกัดกร่อน (จากความชื้นหรือสารเติมแต่งที่มีฤทธิ์รุนแรง) แต่ละกลไกก่อให้เกิดอาการเริ่มแรกที่ชัดเจนซึ่งสามารถตรวจพบได้ก่อนที่กระปุกเกียร์จะล้มเหลวอย่างร้ายแรง โรงงานของเราได้บันทึกไว้ว่ามากกว่าร้อยละ 60 ของความล้มเหลวของกระปุกเกียร์ดาวเคราะห์มีสาเหตุมาจากการสึกกร่อนบนฟันเฟืองของดาวเคราะห์ ตามด้วยการหลุดของร่องน้ำของตลับลูกปืน การทำความเข้าใจกลไกเหล่านี้ช่วยให้คุณมุ่งเน้นความพยายามในการติดตามไปยังองค์ประกอบที่มีช่องโหว่มากที่สุด

อาการเริ่มแรกของการสึกหรอตามกลไก:

• การสึกหรอจากการเสียดสี:เกิดจากอนุภาคแข็ง (ซิลิกา, เศษสึกหรอ) ในน้ำมัน สัญญาณเริ่มต้น ได้แก่ ระดับเสียงรบกวนของกระปุกเกียร์เพิ่มขึ้นทีละน้อย โดยเฉพาะอย่างยิ่งในระหว่างการเร่งความเร็ว และการเพิ่มขึ้นของจำนวนอนุภาคของน้ำมันที่วัดได้ (รหัส ISO 4406 เพิ่มขึ้นจาก 18/16/13 เป็น 21/19/16) พื้นผิวฟันเฟืองจะดูหมองคล้ำหรือด้านเมื่อตรวจสอบอย่างใกล้ชิด และมีรอยขีดข่วนเล็กๆ น้อยๆ
• การสึกหรอของกาว (การครูด):เกิดขึ้นเมื่อฟิล์มน้ำมันแตกตัวเนื่องจากอุณหภูมิสัมผัสสูงหรือมีความหนืดต่ำ อาการเริ่มแรก ได้แก่ อุณหภูมิของกล่องเกียร์เพิ่มขึ้นอย่างกะทันหัน (มากกว่า 10°C เหนือสภาวะคงที่ปกติ) และการสั่นสะเทือนความถี่สูงเป็นระยะๆ ซึ่งสอดคล้องกับฮาร์โมนิกของตาข่ายเกียร์ ในบางกรณีสามารถตรวจพบกลิ่นน้ำมันไหม้จางๆ ได้
• การสึกหรอจากความเมื่อยล้า (รูพรุน):โหมดความล้มเหลวที่พบบ่อยที่สุดในการออกแบบกระปุกเกียร์ดาวเคราะห์ การเกิดหลุมในระยะแรกจะปรากฏเป็นหลุมเล็กๆ บนโพรงฟัน (บริเวณราก) ของเฟืองดาวเคราะห์ อาการต่างๆ ได้แก่ การเปลี่ยนแปลงลักษณะเฉพาะในแอมพลิจูดความถี่ของเฟืองเกียร์ ซึ่งมักจะเพิ่มขึ้น 15 ถึง 20 เปอร์เซ็นต์จากเส้นพื้นฐาน และการปรากฏตัวของอนุภาคโลหะขนาดเล็กมากในตัวกรองน้ำมัน (มองเห็นได้ภายใต้กล้องจุลทรรศน์เป็นอนุภาคที่มีรูปร่างผิดปกติขนาด 10-50 ไมครอน)
• ความเมื่อยล้าของแบริ่ง:แบริ่ง (ลูกกลิ้งเรียวหรือทรงกระบอก) รองรับหมุดดาวเคราะห์และเกียร์ดวงอาทิตย์ สัญญาณเริ่มแรกได้แก่การเพิ่มขึ้นของแถบการสั่นสะเทือนย่อยฮาร์โมนิก (ประมาณ 1x และ 2x ความเร็วเพลา) และการเคลื่อนที่ตามแนวแกนที่เพิ่มขึ้นหรือ "การเล่น" ในเพลาอินพุต ซึ่งวัดได้ด้วยไดอัลเกจ นอกจากนี้ ความถี่ลักษณะเฉพาะของตลับลูกปืน (BPFO, BPFI) ก็เริ่มปรับด้วยแถบด้านข้าง

นอกจากกลไกเหล่านี้แล้ว การวางแนวที่ไม่ตรงและความไม่สมดุลยังสามารถเร่งการสึกหรอได้อีกด้วย กระปุกเกียร์ดาวเคราะห์ที่ทำงานโดยมีการวางแนวที่ไม่ตรงระหว่างเพลาอินพุตและเอาต์พุตมักจะแสดงความถี่ในการหมุนที่โดดเด่น 1x ในสเปกตรัมการสั่นสะเทือน พร้อมด้วยฮาร์โมนิก 2x และ 3x ในระดับสูง โรงงานของเราแนะนำให้สร้างลายเซ็นพื้นฐานสำหรับ Planetary Gearbox แต่ละตัวเมื่อเป็นกล่องเกียร์ใหม่หรือหลังจากยกเครื่องครั้งใหญ่ ข้อมูลพื้นฐานนี้ควรรวมถึงสเปกตรัมการสั่นสะเทือน โปรไฟล์อุณหภูมิ และข้อมูลตัวอย่างน้ำมัน การเบี่ยงเบนจากเส้นฐานนี้มากกว่า 10 เปอร์เซ็นต์ควรกระตุ้นให้มีการสอบสวนโดยละเอียด เราให้บริการบันทึกพื้นฐานสำหรับผลิตภัณฑ์ Planetary Gearbox ทั้งหมดของเรา โดยใช้ซอฟต์แวร์ตรวจสอบสภาพที่เป็นเอกสิทธิ์ของเรา

สิ่งสำคัญคือต้องเข้าใจว่าการสึกหรอไม่คืบหน้าเป็นเส้นตรง เมื่อการเจาะเริ่มต้น ความเข้มข้นของความเครียดจะช่วยเร่งการดึงวัสดุออก และกระปุกเกียร์อาจเสียหายได้ในเวลาไม่ถึง 100 ชั่วโมง ความก้าวหน้าแบบไม่เชิงเส้นนี้ทำให้การตรวจจับตั้งแต่เนิ่นๆ มีความสำคัญอย่างยิ่ง ช่วงเวลาการตรวจสอบอย่างสม่ำเสมอควรขึ้นอยู่กับรอบการทำงานของกระปุกเกียร์ สำหรับกระปุกเกียร์ดาวเคราะห์ที่ทำงานอย่างต่อเนื่องที่โหลดสูง เราแนะนำให้ตรวจสอบการสั่นสะเทือนและอุณหภูมิทุกวัน พร้อมเก็บตัวอย่างน้ำมันทุกสัปดาห์ สำหรับการใช้งานที่มีความสำคัญน้อยกว่า การสั่นสะเทือนรายสัปดาห์และการวิเคราะห์น้ำมันรายเดือนอาจเพียงพอแล้ว โรงงานของเราสามารถปรับกำหนดการตรวจสอบตามการใช้งานเฉพาะและข้อมูลประวัติของคุณได้

การวิเคราะห์การสั่นสะเทือนสามารถเปิดเผยการสึกหรอของเกียร์และแบริ่งในช่วงต้นได้อย่างไร

การวิเคราะห์การสั่นสะเทือนเป็นเครื่องมือแบบไม่ทำลายที่ทรงพลังที่สุดสำหรับการตรวจจับการสึกหรอตั้งแต่เนิ่นๆ ในกล่องเกียร์ดาวเคราะห์ เรขาคณิตอันเป็นเอกลักษณ์ของขบวนเฟืองดาวเคราะห์—ที่มีดาวเคราะห์หลายดวงประกบกันพร้อมกัน—ทำให้เกิดสัญญาณการสั่นสะเทือนที่ซับซ้อน แต่นักวิเคราะห์ที่มีประสบการณ์สามารถดึงข้อมูลการวินิจฉัยที่หลากหลายจากโดเมนความถี่ได้ สิ่งสำคัญคือการมองให้ไกลกว่าระดับการสั่นสะเทือนโดยรวม และมุ่งเน้นไปที่ย่านความถี่เฉพาะและโครงสร้างแถบด้านข้าง โรงงานของเราใช้การวิเคราะห์การสั่นสะเทือนเป็นการทดสอบการยอมรับเบื้องต้นสำหรับ Planetary Gearbox ทุกตัวที่เราผลิต และเราได้สร้างฐานข้อมูลขนาดใหญ่ที่แสดงถึงลักษณะเฉพาะของความล้มเหลว ในส่วนนี้ เราจะแจกแจงตัวบ่งชี้การสั่นสะเทือนเฉพาะของการสึกหรอตั้งแต่เนิ่นๆ

พารามิเตอร์การวิเคราะห์การสั่นสะเทือนที่สำคัญและตัวบ่งชี้การสึกหรอ:

• ความถี่ของเฟืองตาข่าย (GMF) และฮาร์โมนิกของมัน:GMF คำนวณจากจำนวนฟันบนซันเกียร์หรือริงเกียร์คูณด้วยความเร็วการหมุนของเพลา ในกระปุกเกียร์ดาวเคราะห์ที่มีสุขภาพดี แอมพลิจูด GMF จะเสถียร การเกิดรูหรือการแตกร้าวบนฟันเฟืองใดๆ จะทำให้ความกว้างของ GMF เพิ่มขึ้น 20 ถึง 40 เปอร์เซ็นต์ และแถบด้านข้างจะปรากฏขึ้นรอบๆ GMF ในช่วงเวลาเท่ากับความเร็วในการหมุนของพาหะดาวเคราะห์ การเว้นระยะห่างของแถบด้านข้างเป็นการวินิจฉัยที่สำคัญ: หากแถบด้านข้างมีระยะห่างตามความถี่พาหะ จะบ่งชี้ว่ามีข้อบกพร่องเฉพาะที่ (เช่น ฟันซี่ซี่เดียว) หากแถบข้างถูกเว้นระยะห่างตามความถี่การเคลื่อนที่ของดาวเคราะห์ (จำนวนดาวเคราะห์คูณด้วยความเร็วของพาหะ) จะบ่งชี้ว่ามีข้อบกพร่องแบบกระจาย (เช่น การสึกหรอบนดาวเคราะห์ทุกดวง)
• ความถี่ลักษณะแบริ่ง (BCF):ส่วนประกอบลูกปืนแต่ละชิ้น (การแข่งขันด้านใน การแข่งขันด้านนอก องค์ประกอบการกลิ้ง กรง) มีลายเซ็นความถี่ที่เป็นเอกลักษณ์ การสึกหรอของตลับลูกปืนตั้งแต่เนิ่นๆ ทำให้แอมพลิจูดเพิ่มขึ้นที่ BPFO (ความถี่ในการผ่านบอลด้านนอก) หรือ BPFI (การแข่งขันภายในความถี่ผ่านบอล) และฮาร์โมนิคของพวกมัน ที่สำคัญความถี่เหล่านี้มักจะต่ำกว่า GMF และสามารถปกปิดได้ โรงงานของเราแนะนำให้ใช้ดีโมดูเลชั่นความถี่สูง (การวิเคราะห์แบบซองจดหมาย) เพื่อแยกสัญญาณเหล่านี้ เนื่องจากการกระทบต่อการสึกหรอทำให้เกิดการสะท้อนความถี่สูงที่ถูกดีมอดูเลตเพื่อเปิดเผยความถี่ข้อบกพร่องของตลับลูกปืน
• ฮาร์โมนิกย่อยและเศษส่วน:หากฟันเฟืองเป็นหลุมหรือร้าวอย่างรุนแรง กระปุกเกียร์อาจแสดงซับฮาร์โมนิกที่ 0.5x GMF หรือ 0.33x GMF สิ่งเหล่านี้เกิดขึ้นจากการไม่เชิงเส้นในความแข็งของตาข่ายเกียร์ จากประสบการณ์ของเรา ซับฮาร์โมนิคเป็นตัวบ่งชี้ระยะสุดท้าย แต่ก็ยืนยันว่าจำเป็นต้องดำเนินการทันที
• การวิเคราะห์รูปคลื่นของโดเมนเวลา:การสังเกตรูปคลื่นความเร่งแบบดิบสามารถแสดงพัลส์ช็อตที่สอดคล้องกับฟันซี่ เมื่อการสึกหรอดำเนินไป รูปคลื่นอาจแสดง "การตัด" ที่ยอดถูกตัดเนื่องจากการเสียรูปของพลาสติกหรือเศษซากระหว่างฟัน การเพิ่มแอมพลิจูดจากจุดสูงสุดถึงจุดสูงสุดอย่างง่ายๆ ให้เกิน 1.5 เท่าของเส้นพื้นฐานถือเป็นคำเตือนที่ชัดเจน

สำหรับการใช้งานจริง โรงงานของเราแนะนำให้ติดตั้งมาตรความเร่งบนปลอก Planetary Gearbox ที่สามตำแหน่ง: รัศมีที่ด้านอินพุต รัศมีที่ด้านเอาท์พุต และแนวแกนที่ปลายเพลาอินพุต ตำแหน่งเหล่านี้จะบันทึกโหมดการสั่นสะเทือนที่โดดเด่น เราขอแนะนำให้ใช้ตัวรวบรวมข้อมูลที่มีช่วงความถี่ 10 Hz ถึง 10 kHz และความละเอียดอย่างน้อย 1,600 เส้น สำหรับการตรวจสอบอย่างต่อเนื่อง เราขอเสนอระบบตรวจสอบสภาพเฉพาะที่เปรียบเทียบสเปกตรัมการสั่นสะเทือนกับค่าพื้นฐานโดยอัตโนมัติ และสร้างการแจ้งเตือนเมื่อเกินเกณฑ์ ระบบนี้ได้ช่วยให้ลูกค้าของเราลดความล้มเหลวของ Planetary Gearbox ที่ไม่คาดคิดได้มากกว่า 70 เปอร์เซ็นต์

การตีความข้อมูลการสั่นสะเทือนต้องใช้ประสบการณ์ แต่มีธงสีแดงสากล: การเพิ่มขึ้นอย่างกะทันหันของการสั่นสะเทือนโดยรวมมากกว่า 30 เปอร์เซ็นต์ในช่วงเวลาสั้นๆ (เช่น หนึ่งสัปดาห์) การเกิดขึ้นของแถบด้านข้างที่ชัดเจนรอบๆ GMF และการเปลี่ยนแปลงในระยะของสัญญาณการหมุน 1x โรงงานของเรามีวิดีโอการฝึกอบรมและสเปกตรัมอ้างอิงสำหรับรุ่น Planetary Gearbox ของเรา ช่วยให้ทีมบำรุงรักษามีความเชี่ยวชาญในการวินิจฉัยการสั่นสะเทือนได้อย่างรวดเร็ว โปรดจำไว้ว่า เป้าหมายไม่ใช่แค่การตรวจจับการสึกหรอ แต่เพื่อระบุสาเหตุที่แท้จริง ไม่ว่าจะเป็นการเยื้องศูนย์ ความไม่สมดุล การเสื่อมสภาพของน้ำมันหล่อลื่น หรือข้อบกพร่องจากการผลิตโดยธรรมชาติ

พารามิเตอร์การทำงานหลักที่ต้องตรวจสอบในซีรีส์กระปุกเกียร์ดาวเคราะห์ของเรามีอะไรบ้าง

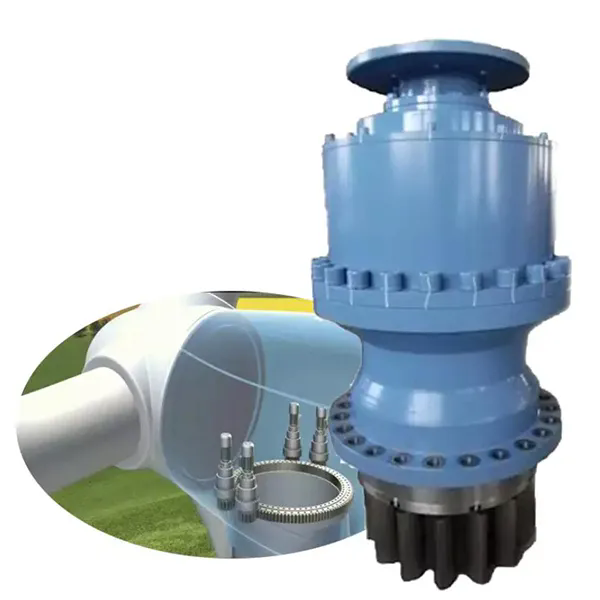

Raydafon ผลิตรุ่น Planetary Gearbox หลายรุ่นสำหรับระดับกำลังและอัตราทดเกียร์ที่แตกต่างกัน แต่ละรุ่นมีขีดจำกัดการปฏิบัติงานและเกณฑ์การตรวจสอบเฉพาะ ตารางด้านล่างแสดงพารามิเตอร์หลักสำหรับซีรีส์ยอดนิยมสามซีรีส์ของเรา: PGS-400 สำหรับการใช้งานในอุตสาหกรรมขนาดกลาง, PGS-800 สำหรับงานเหมืองแร่และซีเมนต์งานหนัก และ PGS-1200 สำหรับกังหันลมแรงบิดสูงและระบบขับเคลื่อนทางทะเล ข้อมูลทั้งหมดอิงจากการทดสอบและการตอบรับภาคสนามของโรงงานของเรา เราเน้นย้ำว่าพารามิเตอร์เหล่านี้ต้องได้รับการตรวจสอบตามบริบท โดยคาดว่าจะมีการเบี่ยงเบนเล็กน้อยจากความผันผวนของโหลด แต่แนวโน้มที่คงอยู่คือสัญญาณเตือนที่แท้จริง

นอกเหนือจากพารามิเตอร์มาตรฐานเหล่านี้แล้ว โรงงานของเรายังแนะนำให้ตรวจสอบความเร็วของพาหะดาวเคราะห์และความเร็วในการหมุนของซันเกียร์อย่างอิสระ เนื่องจากความแตกต่างอาจบ่งบอกถึงการสึกหรอของฟันหรือการลื่นของแบริ่ง เราจัดหาเซ็นเซอร์ความเร็วและล้อเป้าหมายเป็นอุปกรณ์เสริม ควรวัดอุณหภูมิที่ด้านอินพุต ด้านเอาต์พุต และบ่อน้ำมัน ความแตกต่างที่มากกว่า 10°C ระหว่างด้านอินพุตและเอาต์พุตบ่งชี้ว่าการโหลดไม่สม่ำเสมอหรือการขาดแคลนการหล่อลื่น ผลิตภัณฑ์ Planetary Gearbox ของเรามาพร้อมกับช่องเทอร์โมคัปเปิลในตัวเพื่อให้ติดตั้งเซ็นเซอร์ได้ง่าย

นอกจากนี้เรายังมีบริการบันทึกข้อมูลที่บันทึกพารามิเตอร์การทำงานทั้งหมดและสร้างรายงานแนวโน้มรายสัปดาห์ รายงานเหล่านี้ประกอบด้วยแผนภูมิการควบคุมกระบวนการทางสถิติ (SPC) ที่เน้นพารามิเตอร์ใดๆ ที่เกินขีดจำกัดการควบคุม ตัวอย่างเช่น หากความเร็วการสั่นสะเทือนที่ด้านเอาท์พุตแสดงแนวโน้มขาขึ้นอย่างต่อเนื่องในช่วง 5 วันติดต่อกัน ระบบของเราจะแฟล็กเพื่อตรวจสอบ วิธีการตามแนวโน้มนี้มีความน่าเชื่อถือมากกว่าการแจ้งเตือนตามเกณฑ์เพียงอย่างเดียว เนื่องจากจะกรองความผันผวนตามปกติออกไป โรงงานของเราได้นำระบบนี้ไปใช้ในสายการผลิตของเราเอง และช่วยให้เราระบุปัญหาการประกอบก่อนที่จะกลายเป็นปัญหาด้านคุณภาพ เราขอแนะนำอย่างยิ่งให้ใช้แนวทางที่คล้ายกันกับกลุ่มฟลีต Planetary Gearbox ของคุณ

การวิเคราะห์น้ำมันและสัญญาณติดตามตรวจสอบเศษซากเกิดความล้มเหลวครั้งแรกอย่างไร

การวิเคราะห์น้ำมันเป็นส่วนเสริมของการวิเคราะห์การสั่นสะเทือนในการตรวจจับการสึกหรอตั้งแต่เนิ่นๆ แม้ว่าการสั่นสะเทือนจะทำให้คุณเห็นลักษณะทางกลไกของ Planetary Gearbox การวิเคราะห์น้ำมันจะบอกคุณถึงสภาพทางเคมีและทางกายภาพของน้ำมันหล่อลื่นและเศษที่แขวนลอยอยู่ในนั้น การสึกหรอของโลหะ เช่น เหล็ก ทองแดง ดีบุก และโครเมียม เกิดขึ้นเมื่อส่วนประกอบสึกหรอ และความเข้มข้นในน้ำมันจะเป็นสัดส่วนโดยตรงกับอัตราการสึกหรอ โรงงานของเรามีอัตราส่วนโลหะจำเพาะที่สัมพันธ์กันกับโหมดความล้มเหลวที่แตกต่างกัน: เหล็กที่ยกสูงขึ้นพร้อมกับโครเมียมบ่งบอกถึงการสึกหรอของฟันเกียร์ ทองแดงที่มีดีบุกบ่งบอกถึงการสึกหรอของกรงแบริ่ง และซิลิคอนบ่งบอกถึงการปนเปื้อนจากการเสื่อมสภาพของซีลหรือสิ่งสกปรกภายนอก

พารามิเตอร์การวิเคราะห์น้ำมันที่สำคัญและผลกระทบจากการสึกหรอ:

• จำนวนอนุภาค (รหัส ISO 4406):กล่องเกียร์ดาวเคราะห์ที่สะอาดควรรักษารหัส ISO 4406 ไว้ที่ 18/16/13 หรือดีกว่า หากรหัสเพิ่มขึ้นเป็น 20/18/58 แสดงว่าเศษสึกหรอเพิ่มขึ้นอย่างมาก และควรกรองหรือเปลี่ยนน้ำมัน รหัสวันที่ 22/20/60 ถือเป็นคำเตือนที่สำคัญ ซึ่งจำเป็นต้องปิดระบบและตรวจสอบทันที โรงงานของเราแนะนำให้เก็บตัวอย่างน้ำมันทุกๆ 250 ชั่วโมงของการทำงานในช่วง 1,000 ชั่วโมงแรก จากนั้นขยายเป็น 500 ชั่วโมงหลังจากกำหนดพื้นฐานแล้ว
• การวิเคราะห์น้ำมันด้วยสเปกโตรเมตริก (SOAP):วัดความเข้มข้นขององค์ประกอบในส่วนต่อล้าน (ppm) ระดับสัญญาณเตือนทั่วไป: เหล็ก > 100 ppm, ทองแดง > 30 ppm, ซิลิคอน > 25 ppm ระดับเหล่านี้อาจแตกต่างกันไปขึ้นอยู่กับการออกแบบกระปุกเกียร์ แต่การเพิ่มองค์ประกอบใดๆ อย่างกะทันหันเป็นสองเท่าในระยะเวลา 100 ชั่วโมงถือเป็นสัญญาณที่ชัดเจนของการสึกหรอที่ผิดปกติ
• ความหนืดของน้ำมันและจำนวนกรดทั้งหมด (TAN):ความหนืดไม่ควรเบี่ยงเบนเกิน 10 เปอร์เซ็นต์จากเกรดเดิม ความหนืดที่เพิ่มขึ้นบ่งบอกถึงการเกิดออกซิเดชันหรือการปนเปื้อน การลดลงบ่งบอกถึงการเจือจางหรือการสลาย ควรติดตาม TAN; TAN เพิ่มขึ้นมากกว่า 2.0 มก. KOH/g เมื่อเปรียบเทียบกับน้ำมันสด บ่งชี้ถึงการเกิดออกซิเดชันที่สามารถส่งเสริมการกัดกร่อนได้
• การตรวจสอบเศษเหล็ก (เชิงปริมาณ):เราขอแนะนำให้ใช้ปลั๊กแม่เหล็กหรือเซ็นเซอร์เศษเหล็กแบบออนไลน์เพื่อจับและวัดปริมาณอนุภาคเหล็ก การเพิ่มขึ้นอย่างกะทันหันของ "ความหนาแน่นของเหล็ก" (วัดเป็น มก./ลิตร) มากกว่า 200 เปอร์เซ็นต์จากค่าพื้นฐานเป็นตัวบ่งชี้เบื้องต้นของการสึกหรอของเกียร์หรือแบริ่ง ผลิตภัณฑ์ Planetary Gearbox ของเรามาพร้อมกับปลั๊กระบายแม่เหล็กที่เป็นอุปกรณ์เสริม และเรานำเสนอเครื่องตรวจสอบเศษเหล็กแบบดิจิทัลที่ให้ข้อมูลแบบเรียลไทม์

ตัวอย่างในทางปฏิบัติ: ในกระปุกเกียร์ดาวเคราะห์ของโรงงานปูนซีเมนต์ที่ทำงานที่ 800 กิโลวัตต์ โรงงานของเราตรวจพบว่าปริมาณธาตุเหล็กเพิ่มขึ้นอย่างค่อยเป็นค่อยไปจาก 45 ppm เป็น 85 ppm ในช่วงสามเดือน ในขณะที่การสั่นสะเทือนยังคงมีเสถียรภาพ แนวโน้มการวิเคราะห์น้ำมันชี้ให้เห็นถึงการสึกหรอจากการเสียดสี จากการตรวจสอบ เราพบว่าไส้กรองน้ำมันเครื่องทำงานผิดปกติ ทำให้ฝุ่นเข้าไปได้ หลังจากเปลี่ยนตัวกรองและล้างระบบ ปริมาณธาตุเหล็กลดลงเหลือ 50 ppm และหลีกเลี่ยงความล้มเหลวอันร้ายแรงได้ กรณีนี้เน้นย้ำถึงความสำคัญของการวิเคราะห์น้ำมันแม้ว่าการสั่นสะเทือนจะดูเป็นปกติก็ตาม

เพื่อการสุ่มตัวอย่างน้ำมันที่เหมาะสมที่สุด โรงงานของเราแนะนำให้ใช้ช่องเก็บตัวอย่างเฉพาะซึ่งอยู่ที่ท่อส่งคืนน้ำมัน ซึ่งมีน้ำมันผสมกันอย่างดีและเป็นตัวแทนของสภาพบ่อ เรามีชุดอุปกรณ์เก็บตัวอย่างซึ่งประกอบด้วยหลอดฉีดยา ขวด และซองจดหมายสำหรับห้องปฏิบัติการแบบชำระเงินล่วงหน้าเพื่อความสะดวกในการทดสอบ ทีมเทคนิคของเรายังสามารถตีความรายงานการวิเคราะห์น้ำมันและให้คำแนะนำที่สามารถนำไปปฏิบัติได้ ด้วยโปรแกรมวิเคราะห์น้ำมันที่มีประสิทธิภาพ คุณสามารถตรวจจับการสึกหรอได้หลายเดือนก่อนที่จะมองเห็นได้ในการสั่นสะเทือนหรืออุณหภูมิ ทำให้คุณสามารถวางแผนการบำรุงรักษาตามความสะดวกของคุณ แทนที่จะอยู่ในโหมดฉุกเฉิน

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ฉันควรทำการวิเคราะห์การสั่นสะเทือนบนกระปุกเกียร์ดาวเคราะห์ในการทำงานอย่างต่อเนื่องบ่อยแค่ไหน

คำตอบ: สำหรับกระปุกเกียร์ดาวเคราะห์ที่ทำงานตลอด 24 ชั่วโมงทุกวันภายใต้ภาระหนักเต็ม เราแนะนำให้ทำการวัดการสั่นสะเทือนพื้นฐาน ณ การติดตั้ง ตามด้วยการรวบรวมข้อมูลรายสัปดาห์สำหรับเดือนแรก จากนั้นจึงทำการวัดรายเดือนเมื่อเส้นพื้นฐานมีเสถียรภาพ อย่างไรก็ตาม หากคุณสังเกตเห็นอุณหภูมิที่เพิ่มขึ้นหรือเสียงรบกวนผิดปกติ ให้ดำเนินการวิเคราะห์การสั่นสะเทือนทันที สำหรับการใช้งานที่สำคัญ (เช่น กระปุกเกียร์กังหันลม) เราขอแนะนำการตรวจสอบการสั่นสะเทือนออนไลน์อย่างต่อเนื่องพร้อมการแจ้งเตือนแบบเรียลไทม์ โรงงานของเรานำเสนอโซลูชันการตรวจสอบทั้งแบบพกพาและถาวร ตามหลักการทั่วไป ช่วงเวลาการตรวจสอบไม่ควรเกิน 1 เปอร์เซ็นต์ของอายุการใช้งาน L10 ของตลับลูกปืนที่คาดหวัง ดังนั้นสำหรับกระปุกเกียร์ที่ออกแบบมาเพื่ออายุการใช้งาน 50,000 ชั่วโมง การวิเคราะห์รายไตรมาสจึงเป็นที่ยอมรับได้ แต่รายเดือนจะปลอดภัยกว่า

คำถามที่ 2: อะไรคือตัวบ่งชี้ที่น่าเชื่อถือที่สุดของการเกิดหลุมบนฟันเฟืองดาวเคราะห์ตั้งแต่เนิ่นๆ คืออะไร?

คำตอบ: ตัวบ่งชี้ที่น่าเชื่อถือที่สุดคือการปรับแอมพลิจูดของความถี่ตาข่ายเฟือง (GMF) ด้วยความถี่การหมุนของตัวพาดาวเคราะห์ ในกระปุกเกียร์ดาวเคราะห์ที่มีสุขภาพดี GMF นั้นแข็งแกร่งแต่มีเสถียรภาพ เมื่อการเกิดรูบนฟันดาวเคราะห์ตั้งแต่หนึ่งซี่ขึ้นไป แอมพลิจูดของ GMF จะเพิ่มขึ้น และแถบด้านข้างจะปรากฏขึ้นที่ช่วงความถี่พาหะ นอกจากนี้ รูปคลื่นการสั่นสะเทือนจะแสดงพัลส์ช็อตในช่วงเวลาเดียวกับที่ฟันที่เป็นหลุมผ่านเซ็นเซอร์ การใช้การวิเคราะห์สเปกตรัมความละเอียดสูง (1,600 เส้นขึ้นไป) และการประมวลผล PeakHold คุณสามารถตรวจจับรูพรุนได้เมื่อแอมพลิจูดของแถบด้านข้างเกิน 5 เปอร์เซ็นต์ของแอมพลิจูด GMF โรงงานของเราได้พัฒนาอัลกอริธึมที่เป็นกรรมสิทธิ์ซึ่งจะทำเครื่องหมายเงื่อนไขนี้โดยอัตโนมัติ

คำถามที่ 3: ฉันสามารถพึ่งพาการตรวจวัดอุณหภูมิเพียงอย่างเดียวเพื่อตรวจจับการสึกหรอตั้งแต่เนิ่นๆ ได้หรือไม่

คำตอบ: การตรวจวัดอุณหภูมิมีคุณค่าแต่ยังไม่เพียงพอในตัวเอง แม้ว่าอุณหภูมิที่เพิ่มขึ้นอย่างกะทันหัน (เช่น 10°C สูงกว่าปกติ) อาจบ่งบอกถึงการเสียของการหล่อลื่นหรือการเสียดสีที่มากเกินไปจากการสึกหรอขั้นสูง แต่มักเป็นอาการระยะสุดท้าย เมื่ออุณหภูมิเกินช่วงปกติอย่างมีนัยสำคัญ ความเสียหายก็อาจไม่สามารถรักษาให้หายได้ ดังนั้นเราขอแนะนำให้ใช้การตรวจติดตามอุณหภูมิเป็นการตรวจสอบรอง ร่วมกับการวิเคราะห์การสั่นสะเทือนและน้ำมัน การสึกหรอตั้งแต่เนิ่นๆ อาจสร้างความร้อนไม่เพียงพอที่จะเพิ่มอุณหภูมิน้ำมันโดยรวม แต่จะเปลี่ยนรูปแบบการสั่นสะเทือนและเศษน้ำมัน ดังนั้น อุณหภูมิจึงเป็นการยืนยันที่มีประโยชน์ แต่ไม่ใช่วิธีการตรวจจับหลัก

คำถามที่ 4: ฉันจะแยกแยะระหว่างเศษสึกหรอจากเกียร์และเศษซากจากแบริ่งได้อย่างไร

คำตอบ: รูปร่างของอนุภาคและองค์ประกอบขององค์ประกอบช่วยแยกแยะแหล่งกำเนิดได้ โดยทั่วไปการสึกหรอของเฟืองจะทำให้เกิดสะเก็ดหรือเศษ (จากรูพรุน) ที่มีปริมาณธาตุเหล็กสูงและขอบหยัก การสึกหรอของตลับลูกปืนทำให้เกิดอนุภาคทรงกลมหรือทรงกระบอก (จากความล้าขององค์ประกอบลูกกลิ้ง) โดยมีส่วนผสมของเหล็ก โครเมียม และบางครั้งทองแดงหรือดีบุกจากกรง การวิเคราะห์น้ำมันด้วยสเปกโตรเมตริก (SOAP) จะให้องค์ประกอบองค์ประกอบ ในขณะที่การวิเคราะห์ทางสัณฐานวิทยาของอนุภาค (โดยใช้กล้องจุลทรรศน์หรือเครื่องวิเคราะห์รูปร่างของอนุภาคอัตโนมัติ) จะให้รูปร่าง บริการวินิจฉัยของโรงงานของเรามีทั้ง SOAP และ Ferrography เพื่อระบุแหล่งที่มาของเศษซาก หากอัตราส่วนเหล็กต่อทองแดงสูง (สูงกว่า 10:1) แสดงว่าเกียร์สึกหรอ หากอัตราส่วนต่ำ (ต่ำกว่า 5:1) อาจบ่งบอกถึงการสึกหรอของตลับลูกปืน

คำถามที่ 5: ฉันควรดำเนินการอย่างไรในทันทีหากตรวจพบสัญญาณการสึกหรอในระยะเริ่มแรกในกล่องเกียร์ดาวเคราะห์ของฉัน

คำตอบ: ก่อนอื่นอย่าละเลยมัน บันทึกข้อมูลทั้งหมด (การสั่นสะเทือน อุณหภูมิ ตัวอย่างน้ำมัน) และเปรียบเทียบกับการอ่านค่า 3 ครั้งล่าสุดเพื่อยืนยันแนวโน้ม หากคุณเห็นการเพิ่มขึ้นอย่างต่อเนื่อง ให้ลดภาระบนกระปุกเกียร์ลง 20 ถึง 30 เปอร์เซ็นต์เพื่อลดอัตราการสึกหรอ จากนั้นเพิ่มความถี่ในการตรวจสอบเป็นรายวันหรือตามกะ จากนั้น สั่งซื้อการวิเคราะห์น้ำมันโดยละเอียด และพิจารณาการตรวจสอบด้วยภาพด้วยกล้องส่องกล้องผ่านช่องตรวจสอบ หากการสึกหรอเกิดขึ้นเฉพาะที่ (เช่น ฟันซี่เดียว) คุณอาจสามารถใช้งานกระปุกเกียร์ได้ในระยะเวลาที่จำกัดจนกว่าจะถึงกำหนดการปิดเครื่อง หากมีการกระจายการสึกหรอ (เช่น ฟันซี่หลายซี่หรือเศษตลับลูกปืน) ให้วางแผนการเปลี่ยนกระปุกเกียร์หรือยกเครื่องครั้งใหญ่โดยเร็วที่สุด ติดต่อ Raydafon Technology Group Co.,Ltd เพื่อขอคำแนะนำจากผู้เชี่ยวชาญและความพร้อมด้านอะไหล่

สรุป: การตรวจสอบเชิงรุกช่วยประหยัดกระปุกเกียร์ดาวเคราะห์ของคุณ

การระบุสัญญาณการสึกหรอในระยะเริ่มแรกในกล่องเกียร์ดาวเคราะห์เป็นการผสมผสานระหว่างเทคโนโลยีและการเฝ้าระวัง ด้วยการใช้การวิเคราะห์การสั่นสะเทือน การตรวจสอบอุณหภูมิ การวิเคราะห์น้ำมัน และการตรวจจับเศษซากอย่างเป็นระบบ คุณสามารถตรวจจับกลไกการสึกหรอ เช่น การเกิดหลุม การครูด และความล้าของตลับลูกปืนในวัยเด็ก ป้องกันการพังทลายกะทันหันและยืดอายุกระปุกเกียร์ โรงงานของเราที่ Raydafon Technology Group Co.,Limited ได้ออกแบบผลิตภัณฑ์ Planetary Gearbox ของเราให้สามารถตรวจสอบได้ โดยมีพอร์ตเซ็นเซอร์ในตัวและจุดเก็บตัวอย่างน้ำมัน และเรามีการฝึกอบรมที่ครอบคลุมเกี่ยวกับการตีความข้อมูล การลงทุนในโครงการตรวจสอบสภาพที่ดีนั้นมีขนาดเล็กเมื่อเทียบกับต้นทุนของความล้มเหลวจากภัยพิบัติ ซึ่งอาจรวมถึงการสูญเสียการผลิต อุปกรณ์เสียหาย และความเสี่ยงด้านความปลอดภัย
