กระบอกสูบแบบยืดไสลด์ของ Reach Stacker
  • กระบอกสูบแบบยืดไสลด์ของ Reach Stackerกระบอกสูบแบบยืดไสลด์ของ Reach Stacker
  • กระบอกสูบแบบยืดไสลด์ของ Reach Stackerกระบอกสูบแบบยืดไสลด์ของ Reach Stacker

กระบอกสูบแบบยืดไสลด์ของ Reach Stacker

Raydafon ผลิตกระบอกสูบไฮดรอลิกแบบยืดไสลด์หลายขั้นสำหรับบูมรถยกที่มีเส้นผ่านศูนย์กลางรูมาตรฐาน 200 มม. ถึง 220 มม. เส้นผ่านศูนย์กลางก้าน 150 มม. ถึง 180 มม. ระยะชักสูงสุด 8000 มม. และแรงดันใช้งานสูงสุด 30 MPa การออกแบบแท่นแบบซ้อนจะสร้างระยะชักแบบยืดไสลด์ได้ยาวจากความยาวปิดขนาดกะทัดรัด และแท่นที่ใหญ่ที่สุดให้แรงสูงสุดที่จุดเริ่มต้นของการยก — เอาต์พุตของกระบอกสูบที่เข้ากันกับเส้นโค้งการรับน้ำหนักของบูม จัดส่งเป็นอุปกรณ์ OEM หรือเป็นหน่วยทดแทนที่ทำกับภาพวาดต้นฉบับ รวมถึงการนับขั้นตอน การจัดเตรียมการติดตั้ง และตำแหน่งพอร์ต ผลิตในโรงงานของ Raydafon ในเมืองหนิงโป ประเทศจีน โดยมีชุดซีลและส่วนประกอบอะไหล่จำหน่ายแยกต่างหาก ส่งรุ่นเครื่องจักร เส้นผ่านศูนย์กลางรูและก้าน ระยะชักที่ต้องการ แรงดันใช้งาน และแบบติดตั้งเพื่อขอใบเสนอราคาภายใน 24 ชั่วโมง

กระบอกสูบแบบยืดหดได้สำหรับรถยกสูง — เจาะ 200–220 มม. ระยะชักสูงสุด 8000 มม.

กระบอกไฮดรอลิกแบบยืดไสลด์หลายขั้นสำหรับบูมของรถยกตู้คอนเทนเนอร์ ขั้นตอนการขยายห้าขั้นตอนขึ้นไปจะแปลงความยาวปิดสั้นเป็นจังหวะการทำงานที่ยาวนาน ดังนั้นเครื่องกระจายจึงสามารถวางตำแหน่งได้อย่างแม่นยำที่ความสูงและระยะเอื้อมโดยไม่ต้องใช้กระบอกสูบแบบขั้นตอนเดียวที่ยาวและหนักกว่า ผลิตโดย Raydafon ในเมืองหนิงโป ประเทศจีน และจำหน่ายเป็นอุปกรณ์ OEM หรือเป็นอุปกรณ์ทดแทนในการวาด

  • 200–220 มมเส้นผ่านศูนย์กลางรู
  • 150–180 มมเส้นผ่านศูนย์กลางก้าน
  • ≤ 8000 มมจังหวะสูงสุด
  • 30 เมกะปาสคาลแรงดันใช้งานสูงสุด
  • ยืดไสลด์บูมไดรฟ์แบบหลายขั้นตอน

ผู้ผลิตกระบอกยืดไสลด์แบบ Reach Stacker — เจาะ 200–220 มม. ระยะชักถึง 8000 มม.

กระบอกสูบนี้เป็นระบบขับเคลื่อนเชิงเส้นตรงสำหรับบูมรถยกสูง: แรงดันไฮดรอลิกจะเข้าสู่สเตจที่ใหญ่ที่สุดก่อน และแต่ละสเตจต่อเนื่องจะขยายตามลำดับเพื่อให้ระยะชักที่ยาวและควบคุมได้จากความยาวปิดขนาดกะทัดรัด การดำเนินการแบบเหลื่อมคือสิ่งที่ช่วยให้สามารถยก ขยาย และยึดบูมได้ในขณะที่วางเครื่องกระจายสินค้าไว้เหนือตู้คอนเทนเนอร์ ซึ่งเป็นการดำเนินการที่กำหนดจำนวนตู้คอนเทนเนอร์ที่อาคารผู้โดยสารจะเคลื่อนย้ายต่อกะ

Raydafon ผลิตกระบอกสูบนี้ในโรงงานของตัวเองในหนิงโป ประเทศจีน สำหรับทั้ง OEM และอุปทานหลังการขาย เส้นผ่านศูนย์กลางของรูมาตรฐานคือ 200 มม. ถึง 220 มม. โดยมีเส้นผ่านศูนย์กลางก้าน 150 มม. ถึง 180 มม. ระยะชักสูงสุด 8000 มม. และแรงดันใช้งานสูงสุด 30 MPa หากเครื่องของคุณใช้แท่นหรือการจัดวางที่แตกต่างกัน ให้ส่งภาพวาดต้นฉบับหรือรุ่นเครื่องแล้วเราจะจับคู่ให้ ที่เกี่ยวข้องกระบอกไฮดรอลิกจากโรงงานเดียวกันรวมถึงกว้างขึ้นกระบอกไฮดรอลิกแบบยืดไสลด์ช่วงและกระบอกไฮดรอลิกเครนเคลื่อนที่ตระกูล.

ข้อมูลจำเพาะทางเทคนิค

  • ชื่อสินค้าเข้าถึงกระบอกสูบแบบยืดหดได้
  • การทำงานการเคลื่อนที่แบบยืดไสลด์เชิงเส้นของบูม
  • เส้นผ่านศูนย์กลางรู200 มม. – 220 มม
  • เส้นผ่านศูนย์กลางก้าน150 มม. – 180 มม
  • จังหวะสูงสุด≤ 8000 มม. (ความยาวยืดไสลด์)
  • แรงดันสูงสุดแรงดันใช้งาน 30 เมกะปาสคาล
  • แอปพลิเคชันรถยกเข้าถึง
  • การติดตั้งในการเขียนแบบด้วยเครื่องจักร — การจัดเรียงพิน หน้าแปลน หรือปิ๊น
  • การปรับแต่งจำนวนสเตจ ระยะชัก รู ก้าน การติดตั้ง และตำแหน่งพอร์ต

เอกสารข้อมูลจำเพาะสำหรับกระบอกสูบแบบยืดหดได้มาตรฐาน

รายการ ข้อมูลจำเพาะ
ชื่อสินค้า กระบอกสูบแบบยืดไสลด์ของ Reach Stacker
คุณสมบัติ ตระหนักถึงการเคลื่อนที่แบบยืดไสลด์เชิงเส้นของบูม
เส้นผ่านศูนย์กลางรู 200 มม. – 220 มม
เส้นผ่านศูนย์กลางก้าน 150 มม. – 180 มม. ระยะชักสูงสุด ≤ 8000 มม
ความดัน สูงสุด 30 เมกะปาสคาล
การใช้งาน รถยกเข้าถึง

โปรดทราบเกี่ยวกับจังหวะและความดัน:ขนาด 8000 มม. คือระยะชักแบบยืดไสลด์ของกระบอกสูบ ไม่ใช่ความสูงในการยกของเครื่องจักร — ความสูงในการยกโดยรวมขึ้นอยู่กับรูปทรงบูมของรถยกสูงเฉพาะของคุณ ตัวเลข 30 MPa คือแรงดันใช้งานสูงสุดของกระบอกสูบ ยืนยันแรงดันที่กำหนดของระบบไฮดรอลิกของเครื่องจักรของคุณ เพื่อเลือกกระบอกสูบเทียบกับแรงดันที่จะเห็นในการใช้งานจริง

วิธีการทำงานของกระบอกสูบแบบยืดไสลด์บน Reach Stacker

กระบอกสูบแบบยืดไสลด์แตกต่างจากกระบอกสูบแบบขั้นเดียวในลักษณะที่สำคัญอย่างหนึ่ง: แทนที่จะใช้ลูกสูบและก้านเดียว จะใช้ชุดของขั้นที่ซ้อนกันซึ่งขยายตามลำดับ เวทีที่ใหญ่ที่สุดมีพื้นที่ที่มีประสิทธิภาพมากที่สุด ดังนั้นจึงสร้างแรงสูงสุด ดังนั้นส่วนที่หนักที่สุดของลิฟต์ซึ่งแยกน้ำหนักบรรทุกออกและสตาร์ทบูมขึ้นไป จะถูกจัดการโดยแท่นที่มีข้อได้เปรียบทางกลมากที่สุด เมื่อระยะขยายออกไป พื้นที่ที่มีประสิทธิภาพจะลดลงและแรงลดลงในขณะที่การเดินทางเพิ่มขึ้น ซึ่งตรงกับการเปลี่ยนแปลงโมเมนต์โหลดของบูมเมื่อเพิ่มขึ้น

การจัดการดังกล่าวยังช่วยแก้ปัญหาเรื่องบรรจุภัณฑ์อีกด้วย กระบอกสูบแบบขั้นเดียวที่มีระยะชัก 8 เมตรจะต้องมีความยาวปิดเมื่อเข้าใกล้ระยะชัก ซึ่งไม่มีทางที่จะพอดีกับบูม แท่นวางแบบซ้อนกันให้ระยะชักเท่ากันจากเศษเสี้ยวของความยาวปิด ซึ่งเป็นสาเหตุที่ทำให้รถยกเข้าถึง เครนเคลื่อนที่ และรถพ่วงแบบดั๊มพ์ล้วนใช้กระบอกสูบแบบยืดไสลด์มากกว่าแบบแบบเฟืองเดียวแบบยาว

รายละเอียดการออกแบบสองประการเป็นตัวกำหนดอายุการใช้งานในแอปพลิเคชันนี้ ประการแรกคือการปิดผนึก: ทุกขั้นตอนจะมีชุดซีลและตัวนำของตัวเอง และการสวมแบบทีละขั้นตอนจะต้องจัดแนวไว้เพื่อไม่ให้ซีลถูกโหลดไปด้านข้าง ประการที่สองคือสภาพพื้นผิว: แท่งที่โผล่ออกมาและพื้นผิวสเตจคือสิ่งที่ซีลวิ่งสวนกัน ดังนั้นการให้คะแนนจากกรวดหรือสเตจโค้งงอทำให้เกิดการรั่วไหลโดยตรง การกรองที่ถูกต้องและการตรวจสอบซีลที่ปัดน้ำฝนเป็นประจำมีความสำคัญพอๆ กับตัวกระบอกสูบเมื่อเครื่องจักรทำงานเป็นระยะเวลานานที่ท่าเรือ

รายละเอียดสินค้า

ภาพถ่ายของกระบอกสูบยืดไสลด์เข้าถึงที่เราผลิต - การจัดเรียงเวที พื้นผิวของก้าน และส่วนต่อประสานการติดตั้ง

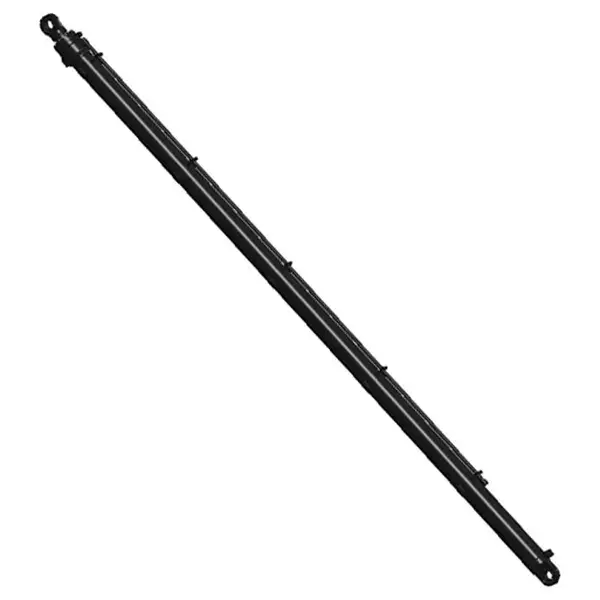

Reach stacker telescopic cylinder showing nested stages and rod surface
กระบอกสูบแบบยืดไสลด์ของรถยกแบบซ้อน — ขั้นซ้อนกัน พื้นผิวก้าน และส่วนต่อประสานการติดตั้ง

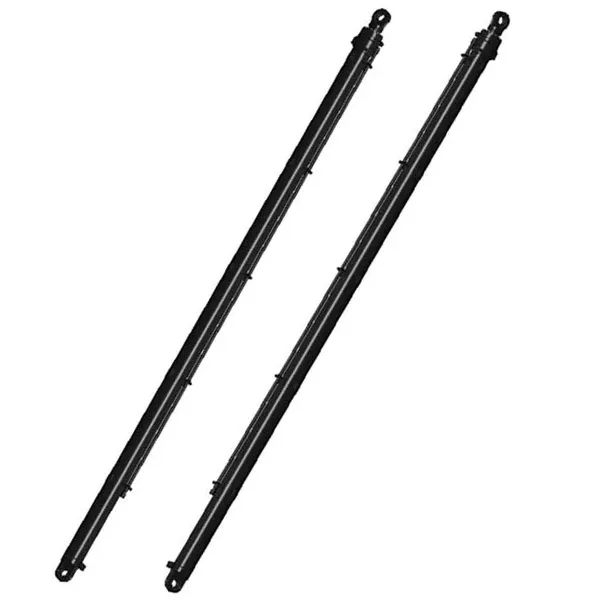

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
กระบอกไฮดรอลิกแบบยืดไสลด์แบบหลายขั้นสำหรับการใช้งานบูมรถยกแบบเข้าถึง
Reach stacker telescopic cylinder before packing and shipment
ตรวจสอบกระบอกสูบประกอบแล้วและเตรียมจัดส่ง
Reach stacker telescopic cylinder stage detail and seal arrangement
รายละเอียดสเตจและการจัดเรียงซีลของกระบอกสูบแบบยืดไสลด์

ประโยชน์ของผลิตภัณฑ์

  • การเข้าถึงระยะไกลจากความยาวปิดสั้นโครงสร้างแบบหลายขั้นให้ระยะชักได้สูงสุดถึง 8000 มม. ในขณะที่ทำให้กระบอกสูบแบบหดกลับมีขนาดกะทัดรัดตามแนวบูม ดังนั้นเครื่องจักรจึงสามารถวางเครื่องเกลี่ยที่ระดับความสูงและระยะห่างได้ โดยไม่ต้องถือกระบอกสูบแบบขั้นเดียวที่ยาวและหนักกว่า
  • แรงในตำแหน่งที่ลิฟต์ต้องการระยะที่ใหญ่ที่สุดจะให้แรงสูงสุดที่จุดเริ่มต้นของการยก เมื่อโมเมนต์โหลดบนบูมมีค่ามากที่สุด และระยะที่เล็กกว่าจะเป็นช่วงการเคลื่อนที่ ซึ่งจับคู่เอาท์พุตของกระบอกสูบกับกราฟโหลดจริงของเครื่อง
  • สร้างมาเพื่อบรรทุกสินค้าหนักกระบอกสูบผลิตจากเหล็กพิเศษคุณภาพสูง และได้รับการออกแบบสำหรับรอบการทำงานต่อเนื่องของการทำงานของท่าเรือ โดยมีการจัดเรียงซีลที่กำหนดไว้สำหรับการเลื่อนที่ยาวนานภายใต้ภาระ แทนที่จะใช้งานเป็นระยะๆ
  • อุปทานโดยตรงจากโรงงานกระบอกสูบผลิตและประกอบในโรงงานของ Raydafon เอง ดังนั้นจึงไม่มีส่วนต่างทางการค้าระหว่างคุณกับการผลิต และแบบร่าง ซีล และชิ้นส่วนอะไหล่ยังคงมีอยู่ตลอดอายุการใช้งานของเครื่องจักร
  • ทำตามแบบของเครื่องของคุณสามารถสร้างกระบอกสูบ ก้าน ระยะชัก จำนวนสเตจ การจัดเรียงการติดตั้ง และตำแหน่งพอร์ตได้ตามแบบร่างต้นฉบับ ซึ่งมีความสำคัญสำหรับยูนิตทดแทนที่ส่วนต่อประสานการติดตั้งจะต้องตรงกับบูมที่มีอยู่
  • ลดระยะเวลาการขนถ่ายลงการวางตำแหน่งเครื่องกระจายสินค้าที่แม่นยำและทำซ้ำได้ช่วยให้ยกตู้คอนเทนเนอร์ออกจากท่าเรือหรือดาดฟ้าและวางลงโดยมีการเคลื่อนไหวน้อยลง ช่วยลดเวลาที่เรือแต่ละลำอยู่ที่ท่าเทียบเรือ และลดเวลาการรอยานพาหนะบนถนนที่อาคารผู้โดยสาร

อายุการใช้งานของความล้า อายุการใช้งานของซีล และแรงสูงสุดขึ้นอยู่กับการเจาะ แรงดัน รอบการทำงาน และการควบคุมการปนเปื้อนในวงจรไฮดรอลิกของเครื่องได้ดีเพียงใด บอกรุ่นเครื่องจักร แรงดันใช้งาน และระยะชักที่ต้องการ แล้วเราจะยืนยันการกำหนดค่ากระบอกสูบเทียบกับโหลดที่จะเห็นจริง

การใช้งาน

การใช้งานหลักคือบูมของรถยกตู้คอนเทนเนอร์ แต่ใช้กระบอกสูบแบบยืดไสลด์แบบเดียวกันในทุกที่ที่ต้องสร้างระยะชักยาวจากความยาวในการติดตั้งสั้นในเครื่องจักรเคลื่อนที่

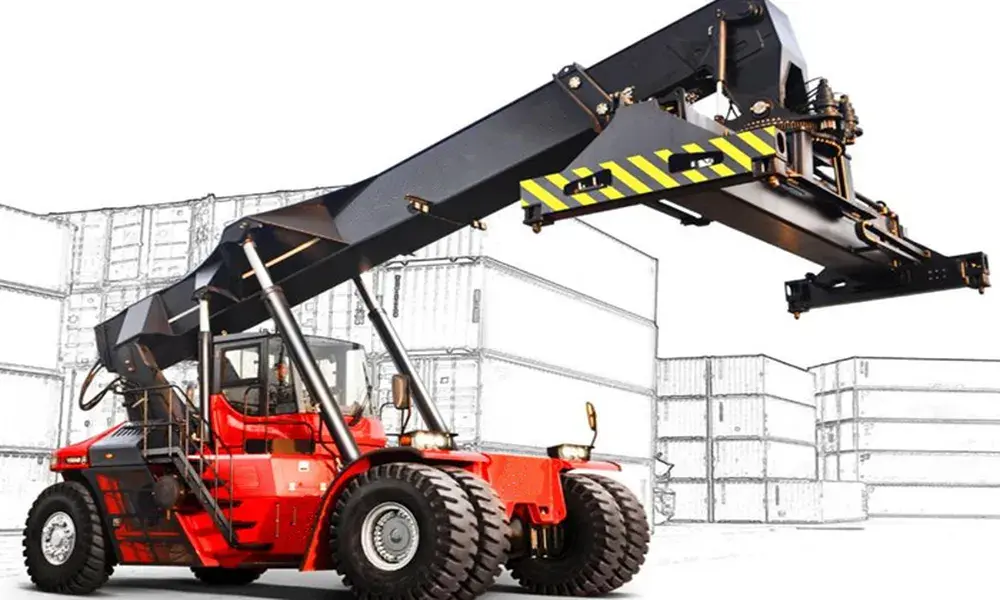

Reach stacker telescopic cylinder installed on a container handling machine boom
กระบอกสูบแบบยืดไสลด์สำหรับรถยกเข้าใช้งานบนเครื่องขนถ่ายตู้คอนเทนเนอร์

ท่าเรือและท่าเทียบเรือตู้คอนเทนเนอร์

รถยกบูมและส่วนต่อขยายบนรถยกขนย้ายตู้คอนเทนเนอร์ระหว่างยานพาหนะในท่าเรือ ลานบ้าน และถนน ภายใต้การทำงานแบบกะต่อเนื่อง

ลานโลจิสติกส์และคลังสินค้า

เครื่องจักรที่จัดการกองซ้อนหนาแน่น โดยที่เครื่องกระจายจะต้องวางตำแหน่งที่แม่นยำที่ความสูงและระยะห่างโดยไม่ต้องเปลี่ยนตำแหน่งแชสซี

สถานีขนส่งและขนส่งสินค้า

การดำเนินงานที่มีการหมุนเวียนสูง โดยที่รอบการขนถ่ายเกิดขึ้นซ้ำๆ ตลอดทั้งวัน และความน่าเชื่อถือของกระบอกสูบจะเป็นตัวกำหนดปริมาณงานโดยตรง

รถเครนเคลื่อนที่

ส่วนต่อขยายของบูมแบบยืดไสลด์ได้ โดยหลักการขั้นเดียวกันทำให้มีระยะยื่นที่ยาวจากความยาวปิดที่สามารถขนย้ายได้

อุปกรณ์ดั๊มพ์และรถพ่วง

กระบอกสูบการยกแบบหลายขั้นสำหรับตัวเอียงและการยกแท่น โดยระยะชักยาวสัมพันธ์กับพื้นที่ติดตั้งที่มีอยู่

การเปลี่ยนและการติดตั้งเพิ่มเติม

การเปลี่ยนกระบอกสูบบูมที่ชำรุดหรือเสียหายโดยตรงบนรถยกเข้าถึงที่มีอยู่ โดยผลิตตามแบบต้นฉบับหรือตัวอย่างที่วัดได้

คำถามที่พบบ่อยของผู้ซื้อ

  • ฝาครอบกระบอกสูบยืดไสลด์ของรถ stacker มีระยะเจาะ ระยะชัก และแรงดันเท่าใดเส้นผ่านศูนย์กลางของรูมาตรฐานคือ 200 มม. ถึง 220 มม. เส้นผ่านศูนย์กลางของก้าน 150 มม. ถึง 180 มม. ระยะชักสูงสุด 8000 มม. และแรงดันใช้งานสูงสุด 30 MPa ความสูงในการยกโดยรวมขึ้นอยู่กับรูปทรงของบูมของเครื่องจักร ไม่ใช่ขึ้นอยู่กับระยะชักเพียงอย่างเดียว ดังนั้น โปรดยืนยันทั้งสองอย่างเมื่อระบุ
  • กระบอกนี้เป็นอะไหล่ OEM หรืออะไหล่ทดแทน?ผลิตโดย Raydafon ในโรงงานของตนเอง และสามารถจัดหาเป็นอุปกรณ์ OEM สำหรับผู้สร้างเครื่องจักร หรือเป็นหน่วยทดแทนสำหรับเครื่องจักรที่ให้บริการอยู่แล้ว หากต้องการเปลี่ยน ให้ส่งแบบต้นฉบับ รุ่นเครื่องจักร หรือขนาดที่วัดได้ของกระบอกสูบที่เสียหาย
  • ฉันจะรู้ได้อย่างไรว่าการติดตั้งจะเข้ากับบูมของฉันการติดตั้งทำขึ้นตามแบบ - การจัดเรียงพิน หน้าแปลน หรือเคลวิส พร้อมด้วยตำแหน่งพอร์ต ส่งแบบหรือรูปถ่ายของกระบอกสูบที่มีอยู่พร้อมขนาดหลัก แล้วเราจะยืนยันอินเทอร์เฟซก่อนเสนอราคา
  • คุณต้องการข้อมูลอะไรบ้างในการเสนอราคา?รุ่นเครื่องจักร เส้นผ่านศูนย์กลางของรูและก้าน ระยะชักที่ต้องการ แรงดันใช้งาน จำนวนสเตจหากเป็นการออกแบบแบบหลายสเตจ ประเภทการติดตั้งและปริมาณ ยิ่งเราได้รับการสอบถามมากเท่าไร เราก็จะสามารถยืนยันการออกแบบและราคาได้เร็วยิ่งขึ้นเท่านั้น
  • อะไรส่งผลต่ออายุการใช้งานของกระบอกสูบแบบยืดไสลด์?ความสะอาดของน้ำมันไฮดรอลิก สภาพของซีลที่ปัดน้ำฝน และการจัดตำแหน่งของแต่ละขั้นตอนเป็นปัจจัยหลัก การปนเปื้อนหรือพื้นผิวขั้นที่ทำเครื่องหมายไว้จะสร้างความเสียหายให้กับซีลและทำให้เกิดการรั่วไหล ดังนั้นการกรองและการตรวจสอบเป็นประจำจึงมีความสำคัญพอๆ กับข้อกำหนดเฉพาะของกระบอกสูบ
  • ระยะเวลารอคอยสินค้าคืออะไรและสามารถจัดหาซีลสำรองได้หรือไม่?ระยะเวลาดำเนินการขึ้นอยู่กับว่ากระบอกสูบตรงกับแบบที่มีอยู่หรือต้องการการกำหนดค่าใหม่ และได้รับการยืนยันด้วยใบเสนอราคา โดยปกติภายใน 24 ชั่วโมงหลังจากได้รับคำถาม สามารถจัดหาชุดซีลและส่วนประกอบทดแทนแยกต่างหาก เพื่อให้สามารถส่งเครื่องจักรกลับมาให้บริการได้หลังจากที่ซีลชำรุด

ผลิตภัณฑ์ที่เกี่ยวข้องและการอ่านเพิ่มเติม

ขอใบเสนอราคากระบอกยืดไสลด์แบบ Reach Stacker

ส่งรุ่นเครื่องจักร เส้นผ่านศูนย์กลางของรูและก้าน ระยะชักที่ต้องการ แรงดันใช้งาน ประเภทการติดตั้งและปริมาณ หรือแบบต้นฉบับ เรายืนยันการกำหนดค่าตามความนิยมของคุณและตอบกลับพร้อมราคาและระยะเวลารอคอยสินค้าภายใน 24 ชั่วโมง

ส่งคำถามตอนนี้

* ตัวเลข 8000 มม. เป็นระยะชักของกระบอกสูบ ไม่ใช่ความสูงในการยกเครื่องจักร โปรดยืนยันแรงดันใช้งานของระบบไฮดรอลิกและขนาดการติดตั้งก่อนสั่งซื้อ
