สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340
  • สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340
  • สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340

สลิปคลัตช์ PTO Shaft สำหรับเครื่องตัดหญ้าแบบดิสก์ 1340

เพลา PTO คลัตช์สลิปทดแทนขายส่งสำหรับเครื่องตัดหญ้าแบบแผ่นดิสก์ 1340 / Hesston 1340 และ 1345 ชุดประกอบ CV คู่ 55N แทนที่ข้อต่อ CV 80 องศาที่ฝั่งรถแทรกเตอร์และข้อต่อ CV 50 องศาในด้าน discbine โดยทั่วไปการเชื่อมต่อของแทรคเตอร์คือ 1.375-21; ใช้การเชื่อมต่อคือแคลมป์กลม 1.50 นิ้ว โครงสร้างใช้ปลาย 6 เส้นโค้ง 1-3/8 นิ้ว คลัตช์เสียดสีแบบแผ่นคู่ตั้งไว้ที่แรงบิดสลิป 2,800 N·m และกลับเข้าทำงานอีกครั้งหลังจากโอเวอร์โหลด หมายเลขชิ้นส่วน 14656849, 82-14656849 และ 83-14656849 อยู่ในรายการสำหรับการประกอบแบบสมบูรณ์ กึ่งใช้งาน และกึ่งแทรกเตอร์ ความเข้ากันได้ประกอบด้วย Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 และ New Idea 5512 โดยจะเสนอราคาขั้นต่ำ การปรับแต่ง และเวลาดำเนินการตามคำสั่งซื้อ หลังจากยืนยันหมายเลขชิ้นส่วนและขนาดการเชื่อมต่อแล้ว

ขายส่ง OEM เปลี่ยน · Disc Mower Driveline

ขายส่ง Slip Clutch PTO Shaft สำหรับเครื่องตัดหญ้าแบบจาน 1340 — ข้อมูลจำเพาะ ขั้นต่ำ การปรับแต่ง และเวลานำสำหรับ Hesston 1340/1345 และเครื่องตัดหญ้าแบบจานที่ใช้ร่วมกันได้

นี่คือเพลา PTO คลัตช์สลิปทดแทนสำหรับเครื่องตัดหญ้าแบบดิสก์ 1340 และกลุ่ม Hesston 1340/1345 เพจกำลังสร้าง การตรวจสอบสามครั้งเพื่อตัดสินว่าเพลาพอดีหรือไม่: มุมข้อต่อ CV ในแต่ละด้าน รถแทรกเตอร์ และ ใช้ขนาดการเชื่อมต่อและแรงบิดสลิปที่ปกป้องกระปุกเกียร์แบบดิสก์ หมายเลขชิ้นส่วนให้ครบถ้วน การประกอบ ครึ่งการใช้งาน และครึ่งรถแทรกเตอร์แสดงอยู่ด้านล่าง เพื่อให้คุณสามารถจับคู่กับยูนิตที่มีอยู่ก่อนได้ ขอใบเสนอราคา

ใบเสนอราคาขายส่งต่อการสั่งซื้อ
ขั้นต่ำเสนอราคาต่อคำสั่งซื้อ
การปรับแต่งการวาดตาม
เวลานำเสนอราคาต่อคำสั่งซื้อ

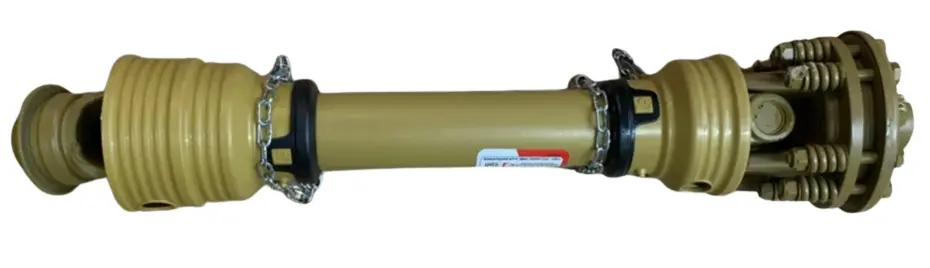

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
ประกอบ CV คู่ 55N พร้อมสลิปคลัตช์ — ฝั่งรถแทรกเตอร์ 80 องศา CV, ฝั่งดิสก์ 50 องศา CV

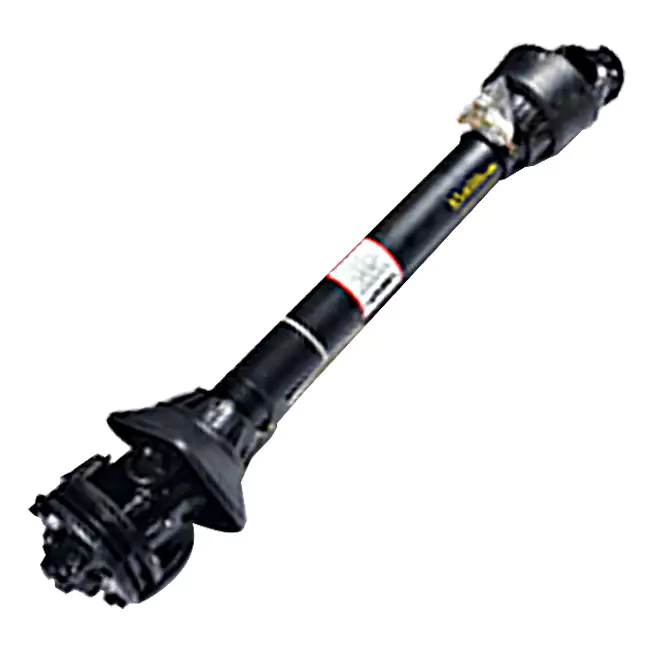

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
รายละเอียดคลัตช์และแอก - คลัตช์เสียดสีแบบแผ่นคู่และปลาย 6 ร่องขนาด 1-3/8 นิ้ว

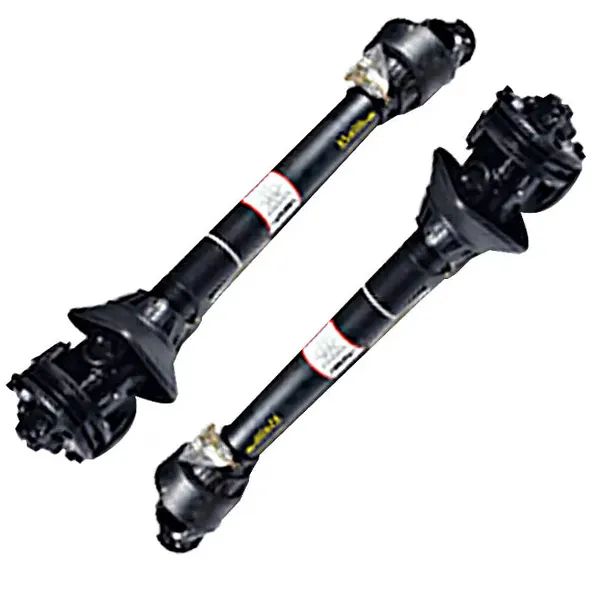

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
การอ้างอิงมุมข้อต่อ CV — ด้านแทรกเตอร์ 80 องศา และด้านดิสก์ไบน์ 50 องศา

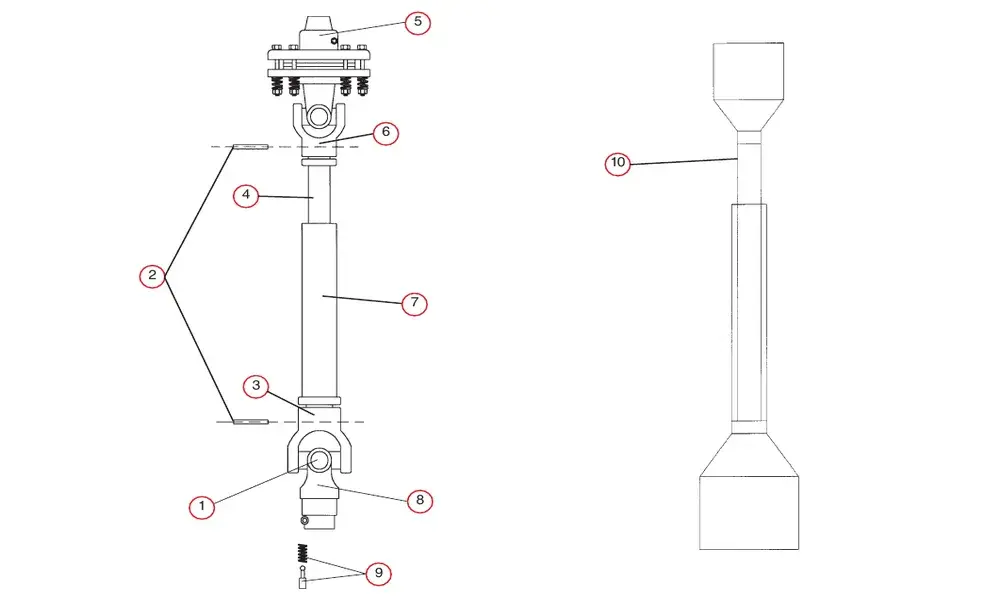

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
มุมมองชิ้นส่วนที่ระเบิด — ชุดครอสคิท แอกท่อ ชุดสลิปคลัตช์ และแผงป้องกันความปลอดภัย
  • เฮสตัน1340/1345
  • CaseIHเลือก 8312
  • แมสซีย์ เฟอร์กูสันปตท.12
  • ไอเดียใหม่ 5512
  • 55นCV สองเท่า
  • 2,800 นิวตันเมตรสลิปแรงบิด

ระบบขับเคลื่อนและคลัตช์

อ้างอิงอุปกรณ์ดั้งเดิม
55น
มุม CV ฝั่งรถแทรกเตอร์
80 องศา
มุม CV ด้านดิสก์
50 องศา
เพลาอินพุต
โดยทั่วไปจะเป็นทรงกลม 1.50 นิ้ว
แทรคเตอร์/ใช้งานปลาย
1-3/8" 6 ร่อง
การเชื่อมต่อรถแทรกเตอร์ใน 14656849
1.375-21
ดำเนินการเชื่อมต่อ
แคลมป์ RD 1.5"
ประเภทคลัตช์สลิป
แรงเสียดทานแบบแผ่นคู่
สลิปแรงบิด
2,800 นิวตันเมตร
ตัดไฟเมื่อโอเวอร์โหลด
ภายใน 0.3 วินาที
รีเซ็ตตัวเองหลังจากสลิป
ภายใน 30 วินาที

การก่อสร้างและการป้องกัน

วัสดุเพลา
เหล็กโลหะผสม 40Cr
การรักษาพื้นผิว
Dacromet ป้องกันสนิม
ความต้านทานต่อสเปรย์เกลือ
เกิน 1,000 ชม
การจัดเรียงซีล
ซีลน้ำมันโครงกระดูกสามปาก + แหวนถอดชิปแม่เหล็ก
ป้องกันฝุ่น
ฝาครอบกันฝุ่นที่ปิดสนิท
การอ้างอิงการปนเปื้อน
ISO 4406 18/16 หลังจาก 500 ชั่วโมงในทราย ฝุ่น และน้ำค้าง
การอ้างอิงความเร็วใบมีด
1,800–2,200 รอบต่อนาที
การทำให้หมาด ๆ
โช้คอัพไฮดรอลิก + สปริงพรีโหลด
ข้อบ่งชี้การสวมใส่
วงแหวนแสดงการสึกหรอทางสายตา
การอ้างอิงการบริโภคน้ำมันเชื้อเพลิง
วัสดุที่ให้มาลดลง 12%

ตารางหมายเลขชิ้นส่วน — ประกอบและแบ่งครึ่งให้สมบูรณ์

ชุดประกอบ CV คู่ 55N และหมายเลขชิ้นส่วนครึ่งเพลา
หมายเลขชิ้นส่วน รถแทรกเตอร์ ดำเนินการ คำอธิบาย
14656849 1.375-21 แคลมป์ RD 1.5" 55น 80x50 ดับเบิลซีวี
82-14656849 ไม่มี แคลมป์ RD 1.5" 55น 50 องศา CV ครึ่ง (ใช้งาน)
83-14656849 1.375-21 ไม่มี 55น 80 องศา CV ครึ่ง (รถแทรกเตอร์)

ชุดประกอบทั้งชุดคือหมายเลขชิ้นส่วนที่ต้องสั่งเมื่อมีการเปลี่ยนทั้งสองซีก หากเพียงรถแทรกเตอร์ครึ่งหนึ่งหรือ อุปกรณ์สวมใส่ครึ่งหนึ่ง หมายเลขครึ่งเพลาคือหมายเลขที่ตรงกัน ทั้งสองส่วนมีการระบุไว้แยกกันเพราะว่า มุม CV จะแตกต่างกันระหว่างด้านแทรคเตอร์และด้านดิสก์ไบน์ สำหรับการใช้งานเครื่องตัดหญ้าแบบดิสก์อื่นๆ โปรดดูที่เพลา PTO สำหรับ discbinesหมวดหมู่.

ชิ้นส่วนผลิตภัณฑ์ — หมายเลขอ้างอิงสำหรับการเปลี่ยนบริการ

อะไหล่สำรองตามหมายเลขอ้างอิงและคอลัมน์หมายเลขชิ้นส่วน
อ้างอิง เลขที่ ชื่อชิ้นส่วน 147129 147134 147248
1 ครอสคิท 170015 170020 170020
2 โรลพิน 170120 170120 170120
3 แอกปลายท่อหญิง 151050 151070 151070
4 ยางใน 151090 151092 151092
5 ชุดคลัตช์สลิป — — —
6 แอกปลายท่อชาย 151045 151065 151065
7 ท่อด้านนอก 151091 151093 151093
8 แอกท้ายรถแทรกเตอร์ 151035 151055 151055
9 พินตัดการเชื่อมต่อด่วน 170110 170110 170110
10 โล่ความปลอดภัย 124310 124315 124315
10 โล่ความปลอดภัย Eurocardan 124311 124316 124316

ตารางชิ้นส่วนมีไว้สำหรับบริการเปลี่ยนชิ้นส่วนแต่ละชิ้น เมื่อสั่งเพลาเปลี่ยนทั้งชุด ใช้หมายเลขชิ้นส่วนประกอบในตารางก่อนหน้า ยิ่งกว้าง.ช่วงเพลา PTOแสดงรายการระบบขับเคลื่อนทางการเกษตรอื่นๆ หมวดหมู่

พฤติกรรมของคลัตช์ — การตั้งค่า 2,800 N·m ช่วยปกป้องอะไร

ระหว่างการตัดหญ้าตามปกติ

สถานะคลัตช์
มีส่วนร่วม
แรงบิดที่ส่งผ่าน
สูงถึง 2,800 นิวตันเมตร
การอ้างอิงความเร็วใบมีด
1,800–2,200 รอบต่อนาที
การทำให้หมาด ๆ
พรีโหลดไฮดรอลิก + สปริง

คลัตช์เสียดสีแบบแผ่นคู่ยังคงทำงานในขณะที่เครื่องตัดหญ้าแบบจานตัดตามปกติ ระบบกันสะเทือนแบบไฮดรอลิกและ การจัดเตรียมสปริงพรีโหลดมีจุดมุ่งหมายเพื่อรักษาความเร็วของใบมีดให้คงที่เมื่อความต้านทานผันผวนบนทางลาดและเปียก พื้นดิน

เมื่อเครื่องตัดหญ้าโดนหินหรือราก

สถานะคลัตช์
สลิป
การตัดไฟ
ภายใน 0.3 วินาที
รีเซ็ต
รีเซ็ตตัวเองภายใน 30 วินาที
เช็คการสึกหรอ
วงแหวนแสดงการสึกหรอทางสายตา

สลิปคลัตช์เป็นส่วนที่รับแรงกระแทกแทนกระปุกเกียร์แบบดิสก์ สปริงที่รีเซ็ตตัวเอง ระบบจะคืนค่าการส่งกำลังหลังจากสิ่งกีดขวางหายไป และวงแหวนแสดงการสึกหรอจะแสดงภาพอ้างอิง สำหรับเมื่อแผ่นคลัตช์ต้องการการดูแล

แรงบิดสลิป 2,800 N·m เป็นตัวเลขที่ระบุไว้ในวัสดุของผลิตภัณฑ์ที่ให้มา ยืนยันการตั้งค่าเทียบกับ เครื่องตัดหญ้าแบบแผ่นดิสก์และรถแทรกเตอร์ PTO ก่อนสั่งซื้อ สำหรับระบบขับเคลื่อนการใช้งานที่ตรงกัน โปรดดูที่เพลา PTO สำหรับ discbines ของ New Hollandหน้าเป็นข้อมูลอ้างอิงโยงสำหรับการกำหนดค่าฝั่งดิสก์

ก่อนที่คุณจะขอใบเสนอราคา

  1. ยืนยันรุ่นเครื่องตัดหญ้าและหมายเลขชิ้นส่วนที่มีอยู่

    เครื่องตัดหญ้าแบบจาน 1340, Hesston 1340/1345, select CaseIH 8312, Massey Ferguson PTD 12 และ New Idea 5512 เป็นข้อมูลอ้างอิงความเข้ากันได้ในวัสดุที่ให้มา หมายเลขชิ้นส่วนเพลาที่มีอยู่คือวิธีที่เร็วที่สุดในการยืนยันการเปลี่ยน

  2. ตรวจสอบเส้นโค้ง PTO ของรถแทรกเตอร์

    ชุดประกอบที่สมบูรณ์ 14656849 อยู่ในรายการพร้อมการเชื่อมต่อแทรคเตอร์ 1.375-21 หากรถแทรกเตอร์ใช้โครง PTO อื่น ให้ยืนยันครึ่งรถแทรกเตอร์แยกกันโดยใช้ 83-14656849 หรือเทียบเท่า

  3. ยืนยันการเชื่อมต่อการใช้งาน

    ด้านนำไปใช้จะแสดงเป็นแคลมป์ RD ขนาด 1.5 นิ้วในชุดประกอบที่สมบูรณ์และในอุปกรณ์ครึ่งหนึ่ง 82-14656849 หากอินพุตดิสก์ไบน์ใช้แคลมป์หรือแอกอื่น ให้ยืนยันการใช้งานครึ่งหนึ่งก่อนสั่งซื้อ

  4. ยืนยันแรงบิดสลิปและสภาพคลัตช์

    คลัตช์ถูกตั้งค่าไว้ที่ 2,800 N·m ในวัสดุที่ให้มา หากมีการปรับคลัตช์ที่มีอยู่หรือเครื่องตัดหญ้าใช้กระปุกเกียร์อื่น ให้ยืนยันการตั้งค่าสลิปเทียบกับคู่มือเครื่องตัดหญ้าก่อนที่จะเสนอราคาเปลี่ยน

จะมีการเสนอราคาขั้นต่ำ การปรับแต่ง และเวลานำต่อคำสั่งซื้อ เนื่องจากขึ้นอยู่กับว่าคำสั่งซื้อนั้นเสร็จสมบูรณ์หรือไม่ ชุดประกอบหรือแบบครึ่งเพลา และขนาดการเชื่อมต่อตรงกับหมายเลขชิ้นส่วนมาตรฐานหรือไม่ ไม่มีอะไรในหน้านี้ ปฏิบัติตามข้อกำหนดขั้นต่ำหรือระยะเวลารอคอยสินค้าคงที่ซึ่งไม่ถือเป็นการกำหนดค่าอื่น สำหรับระบบขับเคลื่อนที่เกี่ยวข้อง หมวดหมู่ โปรดดูที่เพลา PTO สำหรับเครื่องผสมอาหารพิสัย.

ส่งรุ่นเครื่องตัดหญ้าและหมายเลขชิ้นส่วนที่มีอยู่

ส่งรุ่นเครื่องตัดหญ้าแบบดิสก์ หมายเลขชิ้นส่วนเพลาที่มีอยู่ และเฟือง PTO ของรถแทรกเตอร์ เราจะยืนยันว่า ชุดประกอบครบชุด 14656849 ชุดประกอบครึ่ง 82-14656849 หรือชุดรถแทรกเตอร์ครึ่ง 83-14656849 ถูกต้องครับ จับคู่และออกใบเสนอราคากับ MOQ และเวลารอคอยสำหรับการกำหนดค่านั้น
