เฟืองขับมุมขวาสำหรับกลไกที่มีความแม่นยำขนาดเล็ก: กลุ่มอัตราส่วนเต็มตั้งแต่ 1:1 ถึง 5:1 พร้อมฟัน 10 ถึง 60 ซี่ ขึ้นรูปด้วย POM หรือไนลอน พร้อมตัวเสริมทองเหลืองและสกรูตัวหนอน เสียงเงียบเพียงพอสำหรับเครื่องชงกาแฟและเครื่องพิมพ์ เบาเพียงพอสำหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่ และใช้ได้กับการวาดภาพทุกที่ในโลก
เฟืองดอกจอกพลาสติกหมุนตัวขับ 90 องศาโดยใช้ฟันโพลีเมอร์ขึ้นรูปแทนฟันโลหะที่ถูกตัด การเปลี่ยนแปลงเพียงครั้งเดียวนั้นทำให้ไม่จำเป็นต้องหล่อลื่น ลดน้ำหนักของทั้งคู่ และทำให้ตาข่ายเงียบลงอย่างเห็นได้ชัด ซึ่งเป็นเหตุผลว่าทำไมการจัดเรียงจึงปรากฏในเครื่องชงกาแฟ เครื่องพิมพ์ ม่านมอเตอร์ เครื่องดูดฝุ่นหุ่นยนต์ และยานพาหนะควบคุมระยะไกลขนาดเล็ก Raydafon ผลิตกลุ่มผลิตภัณฑ์นี้ในฐานะทั้งผู้ผลิตและซัพพลายเออร์จากโรงงานของตนเองในหนิงโป ประเทศจีน ดังนั้นจึงไม่มีส่วนต่างทางการค้าระหว่างคุณกับเครื่องขึ้นรูป
การปรับแต่งครอบคลุมพารามิเตอร์ที่มักจะตัดสินใจว่าจะใส่เกียร์ได้หรือไม่: โมดูล จำนวนฟัน เส้นผ่านศูนย์กลางของรู ขนาดดุมและบอส อัตราส่วน และตัวโพลีเมอร์เอง ส่งภาพวาด อุปกรณ์ตัวอย่าง หรือแม้แต่ภาพถ่ายที่มีขนาด แล้วเราจะยืนยันชิ้นส่วนมาตรฐานที่ใกล้เคียงที่สุดหรือเสนอราคาเครื่องมือใหม่ ผลิตภัณฑ์ที่เกี่ยวข้องจากเวิร์คช็อปเดียวกันนั้นรวมถึงผลิตภัณฑ์ที่กว้างขึ้นเกียร์พลาสติกช่วงที่เฟืองเกลียวพลาสติกตระกูลสำหรับไดรฟ์เพลาขนานและโลหะเกียร์เอียงเส้นที่แรงบิดเกินกว่าที่โพลีเมอร์สามารถรับได้
หมายเหตุการจับคู่ที่สำคัญ:ต้องใช้คู่ผสมพันธุ์อัตราส่วนร่วมกัน เฟืองดอกจอกฟันตรงในอัตราส่วน 1:1 สามารถใช้แทนกันได้ภายในอัตราส่วนชิ้นส่วนอัตราส่วน 5:1 ซึ่งหมายเลขชิ้นส่วนลงท้ายด้วย * (GB1M512* และ GB1M512BS*) จะเข้ากันกับเฟืองดอกจอก 60 ฟันเท่านั้น — รูปทรงของชิ้นส่วนดังกล่าวเข้ากันไม่ได้กับเฟืองอื่นๆโปรดยืนยันหมายเลขชิ้นส่วนการผสมพันธุ์ก่อนสั่งซื้อ

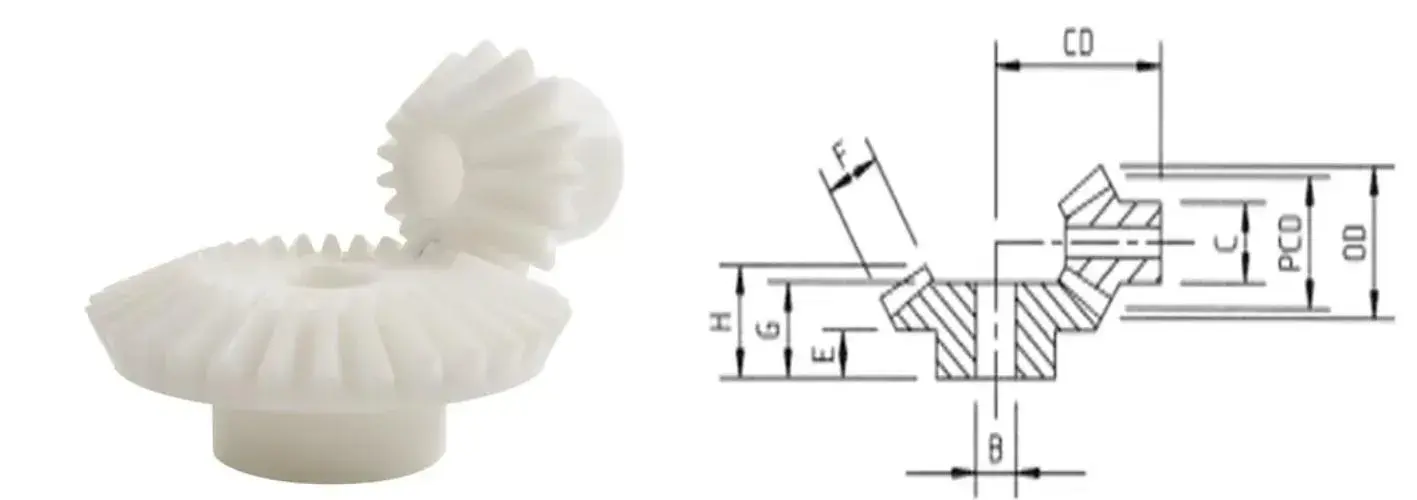

ขนาดทั้งหมดเป็น มม. ใช้ตัวอักษร B, CD, C, E, F, G และ H ร่วมกับภาพวาดอ้างอิงด้านบนเพื่อตรวจสอบการประกอบกับเค้าโครงของคุณเอง
เลื่อนตารางไปด้านข้างเพื่ออ่านทุกคอลัมน์ คอลัมน์ด้านขวาแสดงเม็ดมีดทองเหลืองและรุ่นสกรูตัวหนอนสำหรับแต่ละชิ้นส่วน
| หมายเลขชิ้นส่วน | ขว้าง (สมัย) |
จำนวน ฟัน |
ขนาดทั้งหมดเป็น มม | เม็ดมีดทองเหลือง และตั้งสกรู |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางของพิทช์ | เส้นผ่านศูนย์กลางรู บี | ซีดี | ฮับขนาดเส้นผ่าศูนย์กลาง ค | ความยาวบอส E | ความกว้างฟัน F | ความยาว G | ความยาว ฮ | ||||
| อัตราส่วน 1:1 | ||||||||||||
| GB05M016 | 0.5 | 16 | 8.7 | 8.0 | 3.0 | 10.5 | 7.0 | 6.0 | 2.0 | 8.0 | 8.0 |
|
| GB1M016 | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 12.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| GB1M016BS | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 16.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| อัตราส่วน 2:1 | ||||||||||||
| GB1M215030 | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 12.2 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 8.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| GB1M215030BS | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 16.0 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 4.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| อัตราส่วน 3:1 | ||||||||||||
| GB1M315045 | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 12.3 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 10.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| GB1M315045BS | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 16.0 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 6.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| อัตราส่วน 4:1 | ||||||||||||
| GB1M410040 | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 7.8 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 10.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| GB1M410040BS | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 12.7 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 6.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| อัตราส่วน 5:1 | ||||||||||||
| GB1M512060 | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 10.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512060BS | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 6.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| GB1M512BS* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
การอ่านตาราง:ชิ้นส่วนที่มีส่วนต่อท้าย BS จะมีเม็ดมีดทองเหลืองและสกรูตัวหนอนสำหรับการยึดเพลาเชิงบวก ตัวอักษร B, CD, C, E, F, G และ H เป็นไปตามภาพวาดอ้างอิงในส่วนข้อกำหนดด้านบน ขีดกลางในคอลัมน์ความยาวหมายความว่ามิติข้อมูลนั้นใช้ไม่ได้กับส่วนนั้น ไม่แน่ใจว่าคู่ไหนเหมาะกับเลย์เอาต์ของคุณใช่ไหม? ส่งรูปวาดหรือขนาดเพลาแล้วเราจะจับคู่ให้

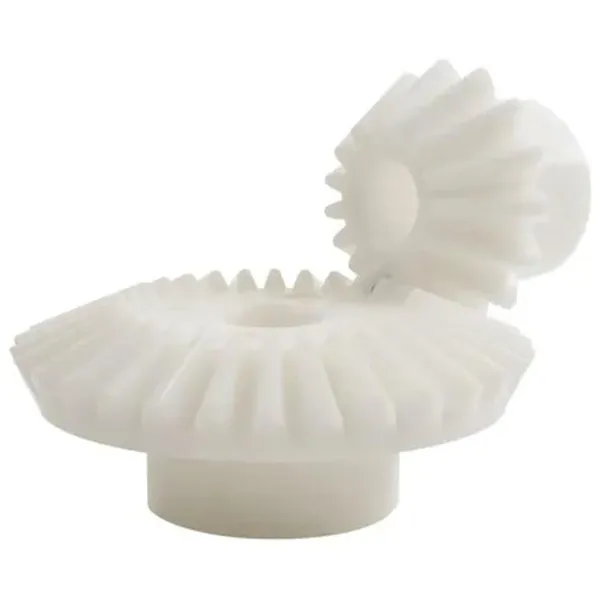

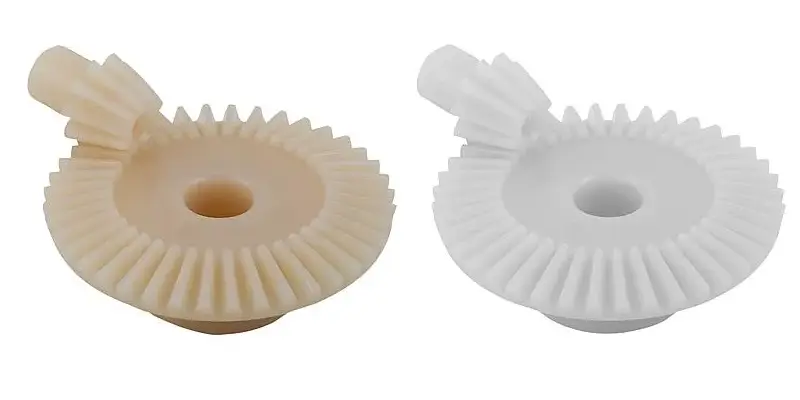

รูปถ่ายของเฟืองดอกจอกพลาสติกขึ้นรูปของเรา — รูปฟัน ดุม และตัวเลือกเม็ดมีดทองเหลือง

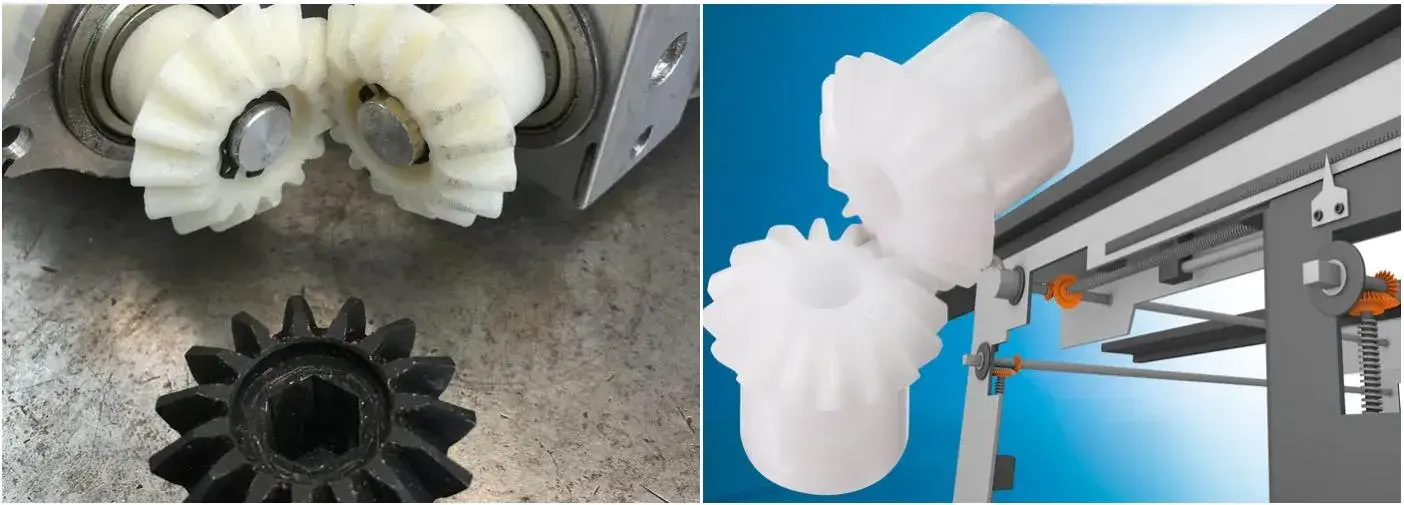

การผสมผสานระหว่างน้ำหนักเบา การทำงานที่เงียบ และความต้านทานการกัดกร่อน ทำให้เฟืองดอกจอกพลาสติกเหมาะสำหรับการขับเคลื่อนมุมฉากขนาดเล็กในตระกูลผลิตภัณฑ์หลายตระกูล
ผ้าม่านอัจฉริยะเปิดและปิดอย่างเงียบๆ โดยไม่รบกวนห้อง ในขณะที่หุ่นยนต์ดูดฝุ่นใช้การขับเคลื่อนมุมขวาแบบเดียวกันเพื่อขึ้นและหมุนโดยใช้พลังงานต่ำและอายุการใช้งานยาวนาน
เครื่องพิมพ์อาศัยรูปแบบฟันเฟืองที่สม่ำเสมอเพื่อการป้อนกระดาษที่นุ่มนวลและเสียงรบกวนในการทำงานต่ำ และเครื่องทำลายเอกสารใช้ความทนทานต่อสารเคมีและความต้านทานการสึกหรอเพื่อรับมือกับการป้อนกระดาษต่อเนื่องโดยไม่เกิดความเสียหายก่อนเวลาอันควร
ยานพาหนะควบคุมระยะไกลได้รับประโยชน์จากน้ำหนักที่เบา ซึ่งช่วยยืดอายุการใช้งานแบตเตอรี่ ในขณะที่โพลีเมอร์ทนต่อการตกและการกระแทก มีเกรดวัสดุที่เหมาะสมสำหรับผลิตภัณฑ์สำหรับเด็ก
ตัวขับเคลื่อนมุมขวาในอุปกรณ์แบบปิดทำงานโดยไม่มีการปนเปื้อนจาระบีของชิ้นส่วนโดยรอบ และตาข่ายแบบขึ้นรูปจะช่วยลดเสียงรบกวนในการทำงานในสภาพแวดล้อมภายในบ้าน
กลไกการวัดและการวางตำแหน่งถ่ายโอน 90 องศาขนาดกะทัดรัด โดยที่ชิ้นส่วนมีความเฉื่อยต่ำและไม่เป็นแม่เหล็ก ไม่เป็นสนิมเป็นข้อได้เปรียบ
ตัวขับมุมฉากขนาดเล็กใดๆ ที่คุณจำเป็นต้องใช้คู่มุมเอียงที่เป็นโลหะ ตัวเรือนแยกต่างหาก และจุดหล่อลื่น ส่งแบบและหน้าที่แล้วเราจะแนะนำวัสดุและอัตราส่วน
ส่งหมายเลขชิ้นส่วนจากตารางด้านบนหรือแบบของคุณเอง — โมดูล อัตราส่วน จำนวนฟัน รู และปริมาณ เรายืนยันการประกอบกับอุปกรณ์ผสมพันธุ์ ให้คำแนะนำเกี่ยวกับวัสดุ และตอบกลับพร้อมราคาและระยะเวลารอคอยสินค้าภายใน 24 ชั่วโมง
ส่งคำถามตอนนี้* อัตราส่วนต้องเรียงลำดับเป็นคู่ที่ตรงกัน ขนาดเป็นไปตามรูปวาดอ้างอิงในส่วนข้อกำหนด โปรดยืนยันการวาดภาพขั้นสุดท้ายกับชุดประกอบของคุณก่อนสั่งซื้อ รุ่นเม็ดมีดทองเหลืองและสกรูตัวหนอนจะระบุด้วยส่วนต่อท้าย BS
