เกียร์เอียงเกลียว

Raydafon ผลิตเฟืองดอกจอกเกลียวสำหรับการขับเคลื่อนมุมฉากในโรงงานของตนเองในหนิงโป ประเทศจีน เส้นฟันโค้งช่วยให้ฟันตั้งแต่ 2 ซี่ขึ้นไปสัมผัสกันตลอดเวลา ดังนั้นระบบขับเคลื่อนจึงทำงานได้อย่างราบรื่นและเงียบกว่าคู่เอียงแบบตรงที่มีขนาดเท่ากัน และมีแรงบิดมากกว่าตามขนาดของมัน โมดูลมาตรฐานทำงานตั้งแต่ M3 ถึง M12 ด้วยเกรดความแม่นยำ DIN6 ถึง DIN9 ผลิตตาม ISO, DIN, ANSI, JIS หรือ BS วัสดุประกอบด้วยโลหะผสมเหล็ก C45 สแตนเลส ทองเหลือง ทองแดง อลูมิเนียม และ POM พร้อมการปรับสภาพพื้นผิวตั้งแต่การชุบสังกะสีและนิกเกิลไปจนถึงแบล็กออกไซด์ เรขาคณิตและ Dacromet เฟืองสามารถตัดได้โดยใช้ฟันเพียงห้าซี่ ซึ่งช่วยให้มีอัตราส่วนการลดลงอย่างมากในระยะมุมฉากเดียว และสีข้างฟันสามารถกราวด์ได้หลังจากการอบชุบด้วยความร้อนเพื่อให้ได้เกรดที่มีความแม่นยำสูง เกียร์จะถูกส่งเป็นคู่ที่ตรงกันโดยมีการตรวจสอบรูปแบบหน้าสัมผัสก่อนจัดส่ง ส่งรูปวาดหรือตัวอย่างของคุณเพื่อขอใบเสนอราคาภายใน 24 ชั่วโมง

เฟืองดอกจอกแบบเกลียว - ตัวขับมุมขวาฟันโค้ง, M3 ถึง M12

เฟืองดอกจอกแบบเกลียวเป็นตัวเลือกการส่งผ่านมุมฉากเมื่อความนุ่มนวลและความสามารถในการรับน้ำหนักมีความสำคัญมากกว่าสิ่งอื่นใด แนวฟันโค้งช่วยให้ฟันตั้งแต่ 2 ซี่ขึ้นไปสัมผัสกันตลอดเวลา ดังนั้นระบบขับเคลื่อนจึงทำงานเงียบๆ สึกหรอเท่าๆ กัน และรับน้ำหนักได้มากกว่าคู่เอียงแบบตรงที่มีขนาดเท่ากัน Raydafon ตัด อบร้อน และบดเฟืองเหล่านี้ในโรงงานของตัวเองในหนิงโป ประเทศจีน

ขั้นต่ำ 5 ซี่บนเฟืองทำให้มีอัตราส่วนขั้นตอนเดียวขนาดใหญ่
ดิน6 – ดิน9เกรดที่แม่นยำ พื้นดินตามคำขอ
M3 – M12โมดูลมาตรฐาน และอื่นๆ สำหรับการวาด

เหตุผลในการออกแบบ

เหตุใดจึงเลือกเฟืองดอกจอกแบบเกลียวแทนที่จะเป็นเฟืองดอกจอกแบบตรง

ความแตกต่างระหว่างทั้งสองอยู่ในแนวฟันทั้งหมด ฟันของเฟืองดอกจอกตรงจะวิ่งในแนวรัศมี ดังนั้นฟันแต่ละซี่จะยึดฟันที่ผสมพันธุ์ไว้ตลอดความกว้างเต็มของมันในทันที ซึ่งเป็นการกระแทกอย่างกะทันหันที่เกิดขึ้นซ้ำกับฟันทุกซี่ ฟันของเฟืองดอกจอกแบบเกลียวถูกตัดเป็นเส้นโค้ง ดังนั้นการสัมผัสจึงเริ่มต้นที่ปลายด้านหนึ่งของฟันและลากผ่านไปยังอีกด้านหนึ่ง เหมือนกับที่ซิปปิด การเปลี่ยนแปลงทางเรขาคณิตเพียงครั้งเดียวนั้นรับผิดชอบต่อข้อได้เปรียบทุกประการด้านล่าง

เกียร์เอียงเกลียว

  • ฟันตั้งแต่ 2 ซี่ขึ้นไปจะรับน้ำหนักร่วมกันตลอดเวลา เนื่องจากค่าสัมประสิทธิ์การทับซ้อนจะสูงกว่า
  • การมีส่วนร่วมแบบค่อยเป็นค่อยไปแทนที่จะส่งผลกระทบ ดังนั้นเสียงรบกวนในการทำงานจึงลดลงอย่างมาก
  • แรงกดจากการสัมผัสจะกระจายไปทั่วแนวสัมผัสที่ยาวขึ้น ทำให้มีการสึกหรอที่สม่ำเสมอมากขึ้น
  • เฟืองปีกนกสามารถวิ่งได้โดยใช้ฟันเพียง 5 ซี่ ทำให้ได้อัตราส่วนที่มากในระยะเดียว
  • รูปแบบการสัมผัสสามารถปรับได้ผ่านรัศมีหัวคัตเตอร์ และสามารถปรับปรุงเพิ่มเติมได้ด้วยการเจียร
  • สร้างแรงตามแนวแกนที่ต้องเลือกให้แบริ่งเพลารับน้ำหนัก

เกียร์เอียงตรง

  • ฟันหนึ่งซี่จะรับน้ำหนักทั้งหมดในขณะที่ทำการหมั้น
  • การกระแทกที่ฟันแต่ละซี่จะทำให้เกิดเสียงรบกวนและการสั่นมากขึ้น
  • แรงกดสัมผัสเฉพาะที่สูงขึ้น การสึกหรอจึงมีแนวโน้มที่จะเข้มข้น
  • จำนวนฟันขั้นต่ำในทางปฏิบัติบนเฟืองจะสูงกว่า ซึ่งเป็นการจำกัดอัตราส่วนของฟันเฟืองเดียว
  • การตัดง่ายและถูกกว่า ซึ่งเหมาะกับไดรฟ์ความเร็วต่ำและมีเสียงรบกวนต่ำ
  • ไม่มีแรงตามแนวแกน ดังนั้นการเลือกตลับลูกปืนจึงง่ายกว่า

จุดการออกแบบจุดหนึ่งที่ควรค่าแก่การวางแผนสำหรับ:เนื่องจากแนวฟันมีลักษณะเป็นเกลียว เฟืองดอกจอกแบบเกลียวจึงสร้างแรงขับตามแนวแกนตามแนวเพลา นั่นไม่ใช่ข้อบกพร่อง แต่เป็นราคาของการมีส่วนร่วมที่ราบรื่น ต้องเลือกตลับลูกปืนให้รับ ด้วยเหตุนี้จึงมักระบุคู่เกลียวเอียงร่วมกับการจัดเรียงเพลาและแบริ่ง แทนที่จะใช้ทดแทนคู่เอียงแบบดรอปอิน

ข้อมูลจำเพาะ

ข้อมูลจำเพาะของเฟืองดอกจอกแบบเกลียวและตัวเลือกที่มี

  • หมายเลขรุ่น (โมดูล)M3, M4, M5, M8, M12 และอื่นๆ
  • รูปทรงฟันเกลียว (เส้นฟันโค้ง) ไดรฟ์มุมขวา
  • จำนวนฟันเฟืองขั้นต่ำ5 ฟัน
  • เกรดที่แม่นยำDIN6, DIN7, DIN8, DIN9
  • มาตรฐานISO, DIN, ANSI, JIS, BS และที่ไม่ได้มาตรฐาน / ถึงรูปวาด
  • วัสดุเหล็กโลหะผสม, เหล็ก C45, สแตนเลส, ทองเหลือง, ทองแดง, อลูมิเนียม, POM
  • การแปรรูปฟันบด ชุบแข็ง หรือกราวด์ (การเจียรที่ใช้สำหรับเกรดที่มีความแม่นยำสูงกว่า)
  • ความอดทน0.001 มม. – 0.1 มม. ขึ้นอยู่กับคุณสมบัติและเกรดความเที่ยงตรง
  • การรักษาพื้นผิวชุบสังกะสี, ชุบนิกเกิล, ทู่, ออกซิเดชัน, อโนไดซ์, Geomet, Dacromet, ออกไซด์สีดำ, ฟอสเฟต, เคลือบผง, อิเล็กโตรโฟรีซิส
  • การดำเนินงานเพิ่มเติมการยิงระเบิด, การเป่าด้วยทราย, การรักษาความร้อน, การหลอม, การแบ่งเบาบรรเทา, การขัดเงา
  • การบรรจุถุงพลาสติกและกล่องหรือกล่องไม้
  • เงื่อนไขการชำระเงินที/ที, แอล/C
  • ระยะเวลาในการผลิต20 วันทำการสำหรับตัวอย่าง 25 วันสำหรับกลุ่ม
  • ตัวอย่างราคาตัวอย่าง 2–100 เหรียญสหรัฐ; ตัวอย่างค่าขนส่งด่วนที่ลูกค้าชำระ

แผ่นข้อมูลจำเพาะฉบับเต็ม เลื่อนตารางไปด้านข้างบนอุปกรณ์เคลื่อนที่เพื่ออ่านทุกแถว

รายการ ข้อมูลจำเพาะ
หมายเลขรุ่น M3, M4, M5, M8, M12 ฯลฯ
วัสดุ ทองเหลือง เหล็ก C45 สแตนเลส ทองแดง POM อลูมิเนียม โลหะผสม และอื่นๆ
มาตรฐาน ISO, DIN, ANSI, JIS, BS และที่ไม่ได้มาตรฐาน
ความแม่นยำ DIN6, DIN7, DIN8, DIN9
รักษาฟัน ชุบแข็ง บดหรือบด
ความอดทน 0.001 มม. – 0.01 มม. – 0.1 มม. ขึ้นอยู่กับคุณสมบัติและเกรดความแม่นยำที่ระบุ
การรักษาพื้นผิว ชุบสังกะสี, ชุบนิกเกิล, ทู่, ออกซิเดชัน, อโนไดซ์, Geomet, Dacromet, ออกไซด์สีดำ, ฟอสเฟต, เคลือบผง, อิเล็กโตรโฟรีซิส
เสร็จ การยิงระเบิด, การเป่าด้วยทราย, การรักษาความร้อน, การหลอม, การแบ่งเบาบรรเทา, การขัดเงา
การบรรจุรายการ ถุงพลาสติกและกล่องหรือบรรจุไม้
เงื่อนไขการชำระเงิน ที/ที, แอล/C
ระยะเวลาในการผลิต 20 วันทำการสำหรับตัวอย่าง 25 วันสำหรับกลุ่มตัวอย่าง
ตัวอย่าง ช่วงราคาตัวอย่าง 2–100 เหรียญสหรัฐ ตัวอย่างค่าขนส่งด่วนที่ลูกค้าชำระ
แอปพลิเคชัน เครื่องจักรควบคุมอัตโนมัติ อุตสาหกรรมเซมิคอนดักเตอร์ เครื่องจักรอุตสาหกรรมทั่วไป อุปกรณ์ทางการแพทย์ อุปกรณ์พลังงานแสงอาทิตย์ เครื่องมือกล ระบบที่จอดรถ รถไฟความเร็วสูงและอุปกรณ์ขนส่งทางอากาศ และอื่นๆ ที่คล้ายกัน

เกี่ยวกับความอดทนและความแม่นยำ:ตัวเลขในตารางนี้เป็นช่วงของตระกูลผลิตภัณฑ์ทั้งหมด ไม่ใช่มูลค่าที่รับประกันค่าเดียว ความคลาดเคลื่อนขึ้นอยู่กับคุณลักษณะที่กำลังวัด โมดูล และเกรดความแม่นยำที่คุณระบุ — กราวด์เกียร์ DIN6 มีขีดจำกัดที่เข้มงวดกว่าเฟืองที่กลึง DIN9 มาก บอกเราถึงข้อกำหนดฟันเฟืองและรูปแบบการสัมผัสของการประกอบของคุณ แล้วเราจะยืนยันว่าเกียร์ของคุณต้องการเกรดและกระบวนการใด

การผลิต

เราผลิตและควบคุมคุณภาพเฟืองดอกจอกแบบเกลียวอย่างไร

เฟืองดอกจอกเป็นเฟืองประเภทหนึ่งที่ยากที่สุดในการผลิตให้ดี เนื่องจากสีข้างฟันเป็นพื้นผิวโค้งที่ต้องสร้างขึ้น ไม่ใช่แค่การตัดเท่านั้น กระบวนการที่เราดำเนินการกับทุกคำสั่งซื้อนั้นเป็นไปตามลำดับโดยเจตนา: แต่ละขั้นตอนเสร็จสิ้นและตรวจสอบก่อนที่จะเริ่มขั้นตอนถัดไป ดังนั้นจึงตรวจพบปัญหาในขั้นตอนที่สร้างขึ้นมากกว่าในการประกอบขั้นสุดท้าย

การเตรียมการที่ว่างเปล่า

วัสดุจะถูกเลือกให้เป็นแบบร่าง และหมุนช่องว่างและหันหน้าเข้าหากันเพื่อสร้างหน้ายึดและเจาะรูซึ่งจะใช้อ้างอิงการดำเนินการในภายหลัง

ตัดเกียร์

สีข้างฟันถูกสร้างขึ้นบนเครื่องตัดเฟืองดอกจอกแบบเกลียวโดยใช้รัศมีของหัวตัดที่สร้างมุมเกลียวและรูปแบบการสัมผัสที่ต้องการ

การรักษาความร้อน

การชุบแข็งเคสจะเพิ่มความแข็งของพื้นผิวฟันเพื่อต้านทานการสึกหรอ ในขณะที่แกนยังคงแข็งแกร่งพอที่จะดูดซับแรงกระแทกที่ไดรฟ์จะเห็น

การบดฟัน

ในกรณีที่ระบุเกรดที่มีความแม่นยำสูงกว่า ขอบข้างจะถูกกราวด์หลังการอบชุบเพื่อแก้ไขการบิดเบี้ยวและปรับปรุงพื้นที่สัมผัสและผิวสำเร็จ

การตรวจสอบรูปแบบการติดต่อ

ทั้งคู่ทำงานในแท่นทดสอบที่มีสารประกอบการทำเครื่องหมาย ดังนั้นจึงสามารถตรวจสอบตำแหน่งรูปแบบการสัมผัส รูปร่าง และขนาดกับแบบร่างก่อนที่จะปล่อยทั้งคู่

การตรวจสอบและการบรรจุ

การตรวจสอบมิติสุดท้ายเกี่ยวกับคุณสมบัติที่สำคัญต่อการประกอบ จากนั้นจึงบรรจุหีบห่อเพื่อการส่งออก — ถุงพลาสติกและกล่อง หรือกล่องไม้สำหรับชุดขนาดใหญ่

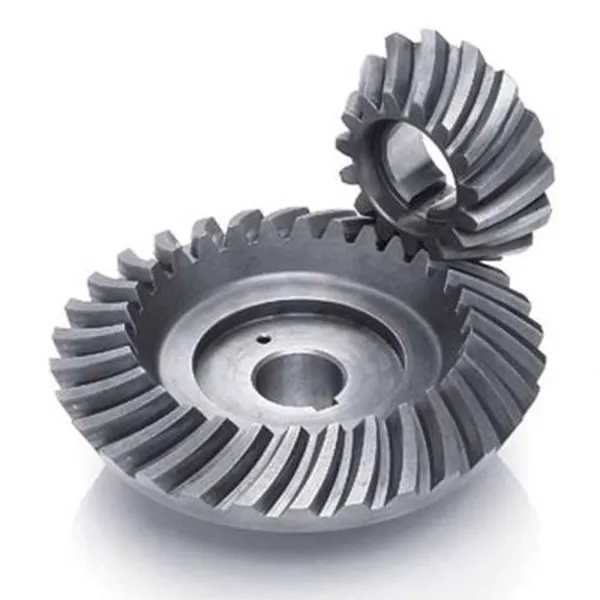

Spiral bevel gear with curved tooth flanks produced by Raydafon
เฟืองดอกจอกแบบเกลียวพร้อมปีกฟันโค้งที่สร้างขึ้น

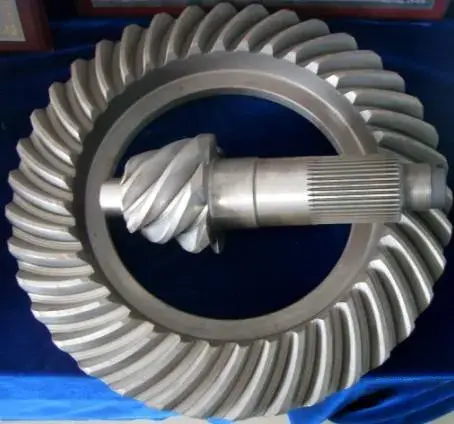

Spiral bevel gear pair showing matched contact pattern and mounting faces
คู่เกียร์ที่เข้าคู่กัน — รูปแบบหน้าสัมผัสและหน้ายึด

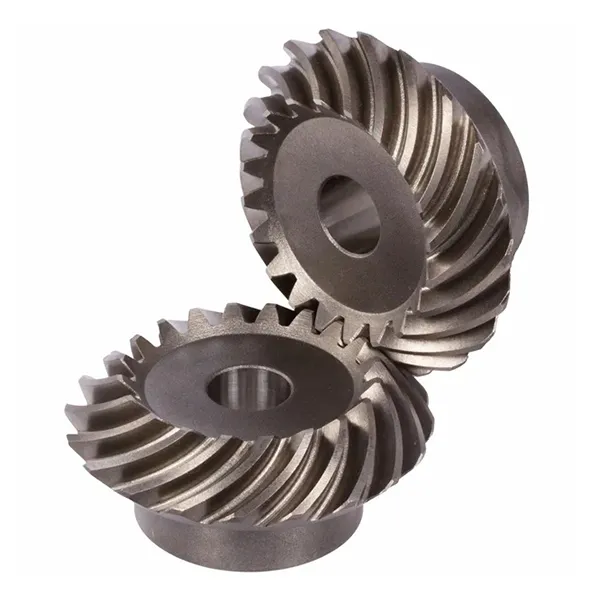

Spiral bevel gear tooth flank detail after grinding
รายละเอียดสีข้างฟันหลังการบด

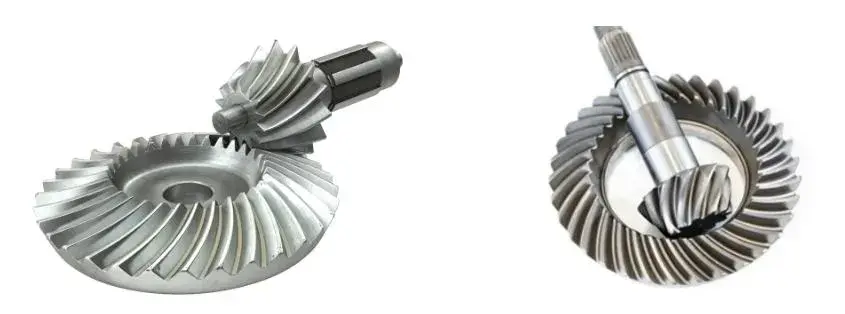

Spiral bevel gear inspection and measurement before packing
การตรวจสอบมิติขั้นสุดท้ายก่อนการบรรจุ

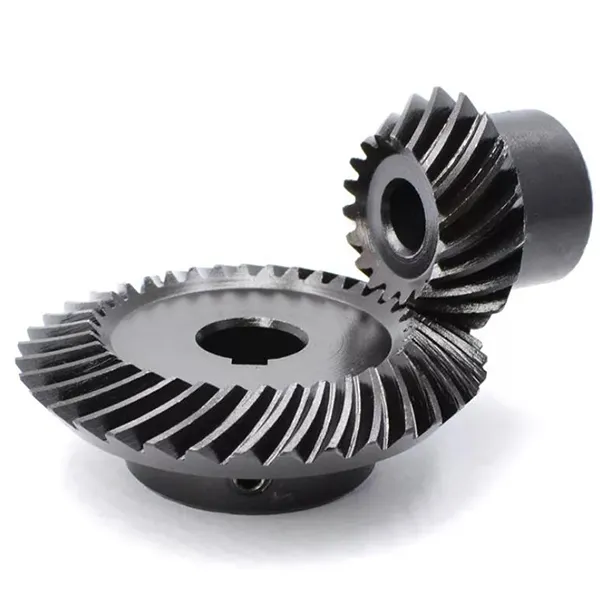

Spiral bevel gear set prepared for export packing
ชุดเกียร์เตรียมบรรจุส่งออก

ข้อได้เปรียบที่สำคัญ

คุณสมบัติผลิตภัณฑ์

วิ่งได้อย่างราบรื่นและมีเสียงรบกวนต่ำ

เนื่องจากเส้นฟันมีความโค้ง ฟันอย่างน้อยสองซี่จึงอยู่ในตาข่ายในทันที และภาระจะถูกส่งจากฟันหนึ่งไปยังอีกซี่หนึ่งเมื่อหน้าสัมผัสเคลื่อนข้ามสีข้าง ไม่มีการกระแทกแบบเต็มความกว้างชั่วขณะเดียวเหมือนกับที่เกิดขึ้นกับเฟืองดอกจอกแบบตรง ดังนั้นการสั่นสะเทือนและเสียงรบกวนจึงลดลงอย่างเห็นได้ชัด ซึ่งทำให้ฟันนี้เป็นตัวเลือกมาตรฐานในการควบคุมเสียงรบกวน ตั้งแต่สปินเดิลของเครื่องมือกลไปจนถึงเพลาของรถโดยสาร

ความสามารถในการรับน้ำหนักสูงและการสึกหรอ

มุมเกลียวจะเพิ่มค่าสัมประสิทธิ์การทับซ้อน ซึ่งหมายความว่าฟันจะแบ่งรับภาระมากขึ้น และแรงกดที่สัมผัสในแต่ละข้างก็ลดลง แรงกดที่ต่ำลงรวมกับเส้นสัมผัสที่ยาวขึ้น จะทำให้การสึกหรอของฟันสม่ำเสมอมากขึ้น แทนที่จะมุ่งไปที่แนวของระยะพิตช์ไลน์ ผลลัพธ์ในทางปฏิบัติคือเกียร์ที่มีแรงบิดหนักกว่าตามขนาดของมัน และคงความแม่นยำไว้ได้นานขึ้นภายใต้การทำงานต่อเนื่อง

ช่วงอัตราส่วนกว้างในขั้นตอนเดียว

พีเนี่ยนของคู่เอียงเกลียวสามารถตัดได้โดยใช้ฟันเพียงห้าซี่เท่านั้น ซึ่งช่วยให้สามารถบรรลุอัตราส่วนการลดขนาดใหญ่ได้ในขั้นมุมฉากเดียวแทนที่จะเป็นสองซี่ สำหรับนักออกแบบเครื่องจักรซึ่งหมายถึงชิ้นส่วนน้อยลง ตัวเรือนสั้นลง และฟันเฟืองสะสมน้อยลง ซึ่งเป็นสาเหตุที่ทำให้รูปแบบฟันนี้ปรากฏบ่อยครั้งในชุดเฟืองมุมขวาขนาดกะทัดรัด

รูปแบบการติดต่อสามารถแก้ไขได้

เนื่องจากความโค้งด้านข้างถูกกำหนดโดยรัศมีของหัวกัด รูปแบบการสัมผัสจึงสามารถเลื่อนและแก้ไขได้ในขั้นตอนการตัด และปรับปรุงเพิ่มเติมโดยการเจียรหลังการให้ความร้อน การควบคุมบริเวณที่ฟันสัมผัสกันคือสิ่งที่แยกชุดเกียร์ที่ทำงานอย่างเงียบๆ เป็นเวลาหลายปีจากชุดเกียร์ที่ส่งเสียงครวญครางและเข้าหลุมภายในเวลาไม่กี่เดือน และเป็นความสามารถที่ขึ้นอยู่กับเครื่องจักรและผู้ปฏิบัติงาน ไม่ใช่ขึ้นอยู่กับการวาดเพียงอย่างเดียว

วัสดุและการรักษาพื้นผิวให้เหมาะสมกับหน้าที่

รูปทรงฟันเลื่อยแบบเดียวกันสามารถผลิตได้ในโลหะผสมเหล็กสำหรับตัวขับเคลื่อนแรงบิดสูง C45 หรือเหล็กสเตนเลสที่มีความสำคัญต่อความต้านทานการกัดกร่อน และทองเหลือง ทองแดง อลูมิเนียม หรือ POM สำหรับการใช้งานที่เบากว่าหรือไม่มีแม่เหล็ก จากนั้นจึงเลือกการรักษาพื้นผิวให้ตรงกับสภาพแวดล้อม เช่น การชุบสังกะสีหรือนิกเกิล แบล็คออกไซด์ เรขาคณิตหรือ Dacromet สำหรับการป้องกันการกัดกร่อน การชุบอโนไดซ์สำหรับอะลูมิเนียม และการเคลือบผงหรืออิเล็กโตรโฟเรซิสเพื่อให้รูปลักษณ์และเพิ่มความทนทาน

การใช้งาน

ในกรณีที่ใช้เฟืองดอกจอกแบบเกลียว

ทุกที่ที่ไดรฟ์ต้องหมุน 90 องศาในขณะที่รับแรงบิดจริงและรักษาความเงียบ:

  • เครื่องมือกล— ตัวขับสปินเดิล หัวกำหนดดัชนี และกลไกการป้อน ซึ่งความแม่นยำในการส่งจะกำหนดคุณภาพของชิ้นส่วนที่เสร็จแล้ว
  • ยานยนต์และการขนส่ง— การเข้าเกียร์แบบดิฟเฟอเรนเชียลและเฟืองท้าย ซึ่งต้องใช้คู่มุมฉากที่มีเสียงรบกวนต่ำ รับโหลดสูง
  • เครื่องจักรควบคุมอัตโนมัติ— ตัวสร้างดัชนีลูกเบี้ยว โต๊ะหมุน และกลไกการหยิบและวาง
  • เซมิคอนดักเตอร์และอุปกรณ์ทางการแพทย์— ไดรฟ์ที่ต้องราบรื่น เงียบ และทำซ้ำได้ ไม่ใช่แค่แข็งแกร่งเท่านั้น
  • อุปกรณ์พลังงานแสงอาทิตย์— ตัวติดตามสวิงไดรฟ์ โดยที่ชุดเกียร์ทำงานในสภาพกลางแจ้งตลอดทั้งปี
  • ระบบที่จอดรถและอุปกรณ์โลจิสติกส์— กลไกการยกและถ่ายโอนที่ต้องการการลดมุมฉากที่กะทัดรัด
  • รถไฟความเร็วสูงและอุปกรณ์ภาคพื้นดินสำหรับการบิน— ตัวขับเสริมที่ระบุความน่าเชื่อถือและการสั่นสะเทือนต่ำ
  • เครื่องจักรอุตสาหกรรมทั่วไป— ปั๊ม เครื่องผสม สายพานลำเลียง และชุดเกียร์มุมขวาขนาดกะทัดรัด

หากแอปพลิเคชันของคุณไม่อยู่ในรายการ ให้อธิบายหน้าที่ — ความเร็วอินพุต แรงบิด อัตราส่วน และการจัดวางการติดตั้ง โดยปกติแล้ว คู่เกลียวเอียงจะได้รับการออกแบบร่วมกับเพลาและแบริ่งเนื่องจากมีแรงขับตามแนวแกน ดังนั้นยิ่งเราเห็นการจัดเรียงเร็วเท่าใด ผลลัพธ์ก็จะยิ่งดีขึ้นเท่านั้น

การปรับแต่ง

เฟืองดอกจอกเกลียวแบบกำหนดเองที่ทำขึ้นเพื่อการวาด

นอกเหนือจากช่วงโมดูลมาตรฐานแล้ว พารามิเตอร์ที่ตัดสินใจว่าเกียร์เหมาะกับตัวเรือนของคุณหรือไม่ ล้วนสามารถผลิตได้ตามความต้องการ การปรับแต่งโดยทั่วไปประกอบด้วย:

  • โมดูลและจำนวนฟัน
  • มุมเกลียวและมือของเกลียว
  • อัตราส่วนและคู่ที่ตรงกัน
  • รู รูสลัก และร่อง
  • รูปทรงของดุมและหน้ายึด
  • การเลือกใช้วัสดุ
  • เกรดความแม่นยำ DIN6–DIN9
  • การรักษาพื้นผิว
  • กราวด์หรือสีข้างฟัน
  • การทำเครื่องหมายและการระบุชุดที่จับคู่

ส่งแบบแสดงขนาด ตัวอย่างเกียร์ หรืออัตราส่วน แรงบิด และซองจดหมายที่ต้องการ แล้วเราจะยืนยันรูปทรงมาตรฐานที่ใกล้เคียงที่สุดหรือเสนอราคาใหม่ คู่เกลียวเอียงจะจัดหามาให้เป็นชุดที่ตรงกัน ดังนั้นหากคุณเปลี่ยนเกียร์หนึ่งคู่ โปรดบอกเราว่า โดยทั่วไปการเปลี่ยนเพียงครึ่งหนึ่งของคู่ที่จับคู่กันจะทำให้เกิดเสียงรบกวนและการสึกหรออย่างรวดเร็ว แม้ว่าทั้งสองส่วนจะมีมิติที่ถูกต้องก็ตาม

คำถามที่พบบ่อยของผู้ซื้อ

คำถามที่พบบ่อยของผู้ซื้อ

  • อะไรคือความแตกต่างระหว่างเฟืองดอกจอกแบบเกลียวและเฟืองดอกจอกแบบตรง?แนวฟัน: ฟันเอียงตรงจะวิ่งในแนวรัศมีและจรดตลอดความกว้างในคราวเดียว ในขณะที่ฟันเอียงแบบเกลียวจะโค้ง ดังนั้น ค่อยๆ สัมผัสกันจากปลายด้านหนึ่งของฟันไปยังอีกด้านหนึ่ง รูปแบบโค้งทำให้มีการทับซ้อนกันมากขึ้น ดังนั้นฟันเฟืองจึงแบ่งรับน้ำหนักมากขึ้น การวิ่งราบรื่นและเงียบขึ้น การสึกหรอสม่ำเสมอยิ่งขึ้น และสามารถตัดเฟืองได้โดยใช้ฟันเพียง 5 ซี่เท่านั้น
  • คุณสามารถสร้างเฟืองดอกจอกแบบเกลียวตามแบบของฉันหรือจากตัวอย่างได้หรือไม่?ใช่. ส่งแบบแสดงขนาดหรือเฟืองตัวอย่างพร้อมโมดูล จำนวนฟัน มุมเกลียว อัตราส่วน รูเจาะ และวัสดุ เรายืนยันว่ารูปทรงนั้นตรงกับเครื่องมือที่มีอยู่หรือต้องมีการตั้งค่าเครื่องตัดใหม่หรือไม่ โดยเสนอราคาตามนั้น และสามารถจัดหาตัวอย่างได้ภายในประมาณ 20 วันทำการ
  • มีวัสดุและการรักษาพื้นผิวอะไรบ้าง?โลหะผสมเหล็กและ C45 สำหรับตัวขับเคลื่อนแรงบิดสูง สแตนเลสที่ต้องการความต้านทานการกัดกร่อน และทองเหลือง ทองแดง อลูมิเนียม หรือ POM สำหรับการใช้งานที่เบากว่าหรือไม่มีแม่เหล็ก การรักษาพื้นผิว ได้แก่ การชุบสังกะสีและนิกเกิล การทำทู่ การทำปฏิกิริยาออกซิเดชัน การทำอโนไดซ์ เรขาคณิต ดาโครเมต แบล็กออกไซด์ ฟอสฟาไทซิ่ง การเคลือบผง และอิเล็กโตรโฟรีซิส บอกสภาพแวดล้อมให้เราทราบ แล้วเราจะแนะนำอย่างใดอย่างหนึ่ง
  • ฉันควรสั่งคู่ที่ตรงกันหรือเกียร์เดียว?สั่งซื้อคู่ที่ตรงกัน. เฟืองดอกจอกเกลียวถูกทับและตรวจสอบรูปแบบหน้าสัมผัสเป็นชุด ดังนั้นการเปลี่ยนเกียร์คู่ที่มีอยู่เพียงเกียร์เดียวมักจะทำให้เกิดเสียงดังและสึกหรอเร็วขึ้นแม้ว่าทั้งสองส่วนจะวัดได้อย่างถูกต้องก็ตาม หากมีเกียร์เดียวเสียหาย โปรดส่งทั้งสองเกียร์มาให้เราเพื่อให้อะไหล่ทดแทนตรงกับชิ้นส่วนที่ยังเหลืออยู่
  • เหตุใดเฟืองดอกจอกเกลียวจึงต้องมีตลับลูกปืนพิเศษเนื่องจากมุมเกลียวในแนวฟัน เฟืองจึงสร้างแรงขับตามแนวแกนตามแนวเพลา นอกเหนือจากแรงในแนวเส้นสัมผัสและแนวรัศมี ต้องเลือกแบริ่งให้รองรับแรงผลักดันนั้น โดยทั่วไปจะเป็นลูกกลิ้งเรียวหรือหน้าสัมผัสเชิงมุม ซึ่งเป็นเหตุผลว่าทำไมจึงระบุคู่เกลียวเอียงได้ดีที่สุดพร้อมกับโครงร่างของเพลาและแบริ่ง
  • ความอดทน ระยะเวลารอคอย และเงื่อนไขการชำระเงินของคุณคืออะไร?ความคลาดเคลื่อนขึ้นอยู่กับคุณลักษณะและเกรดความแม่นยำ ตั้งแต่ 0.001 มม. ถึง 0.1 มม. ทั่วทั้งตระกูล บอกความต้องการฟันเฟืองและรูปแบบการติดต่อของคุณให้เราทราบ แล้วเราจะยืนยันว่าเกรดใดบรรลุผลสำเร็จ ตัวอย่างใช้เวลาประมาณ 20 วันทำการและการผลิตจำนวนมาก 25 วัน ราคาตัวอย่างอยู่ที่ 2-100 เหรียญสหรัฐ โดยลูกค้าต้องจ่ายค่าขนส่งด่วน และเงื่อนไขการชำระเงินคือ T/T หรือ L/C

ที่เกี่ยวข้อง

ผลิตภัณฑ์ที่เกี่ยวข้องและการอ่านเพิ่มเติม

ขอใบเสนอราคาเฟืองดอกจอกแบบเกลียว

ส่งแบบของคุณ ตัวอย่าง หรือโมดูล อัตราส่วน แรงบิด และซองจดหมายที่ต้องการ เรายืนยันรูปทรง เกรดความแม่นยำ และวัสดุ และตอบกลับพร้อมราคาและระยะเวลารอคอยสินค้าภายใน 24 ชั่วโมง

ส่งคำถามตอนนี้

* ตัวเลขความคลาดเคลื่อน เวลาในการผลิต และราคาจะแสดงเป็นช่วงในตระกูลผลิตภัณฑ์ และได้รับการยืนยันตามคำสั่งซื้อโดยเทียบกับรูปวาด เฟืองดอกจอกเกลียวมีจำหน่ายเป็นคู่ที่ตรงกัน โปรดยืนยันหมายเลขชิ้นส่วนการผสมพันธุ์ก่อนสั่งซื้อ
