บูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขน
  • บูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขนบูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขน
  • บูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขนบูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขน

บูมทำงานทางอากาศกระบอกไฮดรอลิกต้นแขน

Raydafon เป็นผู้ผลิต OEM และซัพพลายเออร์กระบอกไฮดรอลิกต้นแขนสำหรับรถทำงานทางอากาศที่ทำงานทางอากาศ กระบอกสูบต้นแขนนี้จะยกและวางตำแหน่งแท่นบูมบนยานพาหนะทำงานทางอากาศที่ใช้สำหรับการซ่อมแซมระบบไฟฟ้า การก่อสร้างในเขตเทศบาล และการติดตั้งป้ายโฆษณา รุ่นมาตรฐาน GTHZ210C-620500-000 ใช้รูเจาะ Φ110 มม. ก้าน Φ75 มม. ระยะชัก 815 มม. ระยะการติดตั้ง 1433 มม. แรงดันใช้งาน 23 MPa พอร์ต 2-Φ9 และน้ำหนัก 100 กก. การออกแบบลูกสูบคู่ที่ได้รับสิทธิบัตรให้แรงขับสูงถึง 2,000 kN โดยมีการควบคุมข้อผิดพลาดในการวางตำแหน่งภายใน ±3 ซม. ตัวกระบอกสูบทำจากเหล็กอัลลอยด์ชนิดพิเศษ หลอมและอบด้วยความร้อนถึง 6 เท่า โดยมีความแข็งสูงกว่าเหล็กธรรมดาถึง 40% ระบบปิดผนึกคอมโพสิตสี่เท่าใช้สำหรับสภาพแวดล้อมที่มีฝนตก ฝุ่น และสเปรย์เกลือ โดยมีการตรวจสอบการทำงานต่อเนื่อง 3 ปีในสภาพชายฝั่ง การออกแบบแบบแยกส่วนช่วยลดปริมาณลง 25% และน้ำหนักลง 18% เมื่อเทียบกับผลิตภัณฑ์ที่เทียบเคียง และอินเทอร์เฟซการติดตั้งด่วนช่วยลดเวลาในการติดตั้งลงครึ่งหนึ่ง รองรับการเจาะที่กำหนดเอง ระยะชัก ระยะการติดตั้ง ตำแหน่งพอร์ต และฉลากส่วนตัว โดยทั่วไปการกำหนดราคาเป้าหมายจะแข่งขันกับทางเลือกอื่นที่นำเข้า ขึ้นอยู่กับรุ่นและปริมาณ ส่งหมายเลขภาพวาด ปริมาณที่ต้องการ และพอร์ตปลายทางเพื่อขอใบเสนอราคาที่รวดเร็ว
ผู้ผลิตกระบอกสูบยานพาหนะงานทางอากาศของจีน OEM

กระบอกไฮดรอลิกสำหรับรถทำงานทางอากาศแบบบูมสำหรับแพลตฟอร์มทางอากาศและรถบรรทุกซ่อมไฟฟ้า

Raydafon เป็นผู้ผลิตและจัดจำหน่ายกระบอกไฮดรอลิกต้นแขนแบบบูมสำหรับรถทำงานทางอากาศโดยตรงจากโรงงานในจีน กระบอกสูบต้นแขนนี้ขับเคลื่อนแท่นบูมบนยานพาหนะทำงานทางอากาศที่ใช้สำหรับการซ่อมแซมระบบไฟฟ้า การก่อสร้างในเขตเทศบาล การติดตั้งป้ายโฆษณา และการบำรุงรักษาในพื้นที่สูง รุ่นมาตรฐาน GTHZ210C-620500-000 ให้แรงขับสูงถึง 2,000 kN ด้วยการออกแบบลูกสูบคู่ที่ได้รับสิทธิบัตร แรงดันใช้งาน 23 MPa รูเจาะ Φ110 มม. ก้านสูบ Φ75 มม. และระยะชัก 815 มม. ตัวโครงเหล็กโลหะผสมพิเศษถูกหลอมและผ่านกรรมวิธีทางความร้อนถึงหกเท่าเพื่อให้มีความแข็งสูงกว่าเหล็กธรรมดาถึง 40% และระบบปิดผนึกคอมโพสิตสี่เท่ารับมือกับฝน ฝุ่น ลม และสเปรย์เกลือชายฝั่ง การออกแบบแบบโมดูลาร์ช่วยลดปริมาตรลง 25% และน้ำหนักลง 18% เมื่อเทียบกับผลิตภัณฑ์ที่เทียบเคียงกัน รองรับการเจาะที่กำหนดเอง ระยะชัก ระยะการติดตั้ง ตำแหน่งพอร์ต และฉลากส่วนตัว ส่งหมายเลขวาดของคุณ ปริมาณที่ต้องการ และพอร์ตปลายทางเพื่อขอใบเสนอราคา

2,000 กิโลนิวตันแรงขับสูงสุด
23 เมกะปาสคาลความกดดันในการทำงาน
Φ110×Φ75เจาะ × คัน
815 มมจังหวะ

เหตุใดยานพาหนะทำงานทางอากาศจึงเลือกกระบอกไฮดรอลิกต้นแขนนี้

ยานพาหนะทำงานทางอากาศจะบรรทุกคนงานไปยังตำแหน่งสูงเพื่อซ่อมแซมไฟฟ้า เปลี่ยนไฟถนน ติดตั้งป้ายโฆษณา และบำรุงรักษาอาคาร กระบอกสูบต้นแขนเป็นส่วนประกอบไฮดรอลิกหลักที่ยกและยึดแท่น หากสูญเสียแรงขับ ลอยไปตามน้ำหนักบรรทุก หรือน้ำมันรั่ว ยานพาหนะทั้งคันจะไม่น่าเชื่อถือในการทำงานบนที่สูง

Raydafon สร้างกระบอกไฮดรอลิกต้นแขนของรถทำงานทางอากาศแบบบูมสำหรับสภาวะเหล่านี้ การออกแบบลูกสูบคู่ที่ได้รับสิทธิบัตร ให้แรงขับสูงถึง 2,000 kN และสามารถยกแท่นทำงานได้อย่างมั่นคงสูงถึง 50 ม. โดยมีการควบคุมข้อผิดพลาดในการวางตำแหน่งภายใน ±3 ซม. ตัวกระบอกสูบใช้เหล็กกล้าโลหะผสมพิเศษ หลอมและอบด้วยความร้อนถึง 6 เท่า มีความแข็งสูงกว่าเหล็กกล้าธรรมดาถึง 40% โครงสร้างการปิดผนึกคอมโพสิตสี่เท่าต้านทานฝนตกหนัก ฝุ่น ลมแรง และสเปรย์เกลือชายฝั่ง และได้รับการตรวจสอบในการใช้งานชายฝั่งอย่างต่อเนื่องเป็นเวลา 3 ปีโดยไม่มีการรั่วไหล

สำหรับผู้ซื้อที่เปรียบเทียบซัพพลายเออร์ Raydafon เสนอราคาโดยตรงจากโรงงาน การผลิต OEM และคุณภาพแบทช์ที่มั่นคง หากคุณจัดหากระบอกสูบแขนท่อนล่างหรือส่วนประกอบไฮดรอลิกของรถทำงานทางอากาศที่เกี่ยวข้องด้วย โปรดตรวจสอบข้อมูลทั้งหมดกระบอกไฮดรอลิกสำหรับยานพาหนะทำงานทางอากาศหมวดหมู่และบูมรถทำงานทางอากาศกระบอกไฮดรอลิกแขนท่อนล่างหน้าหนังสือ.

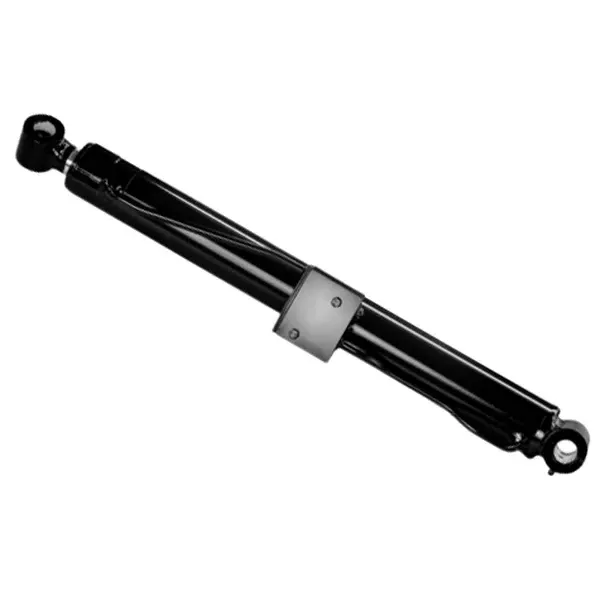

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
กระบอกไฮดรอลิกต้นแขนสำหรับยานพาหนะทำงานทางอากาศแบบบูมและแพลตฟอร์มทางอากาศ

รุ่นมาตรฐานและขนาดทางเทคนิค

กระบอกสูบมาตรฐานด้านล่างครอบคลุมการใช้งานยานพาหนะทำงานทางอากาศทั่วไปและการใช้งานแพลตฟอร์มทางอากาศ หากอุปกรณ์ของคุณใช้รูปแบบการติดตั้งที่แตกต่างกัน ให้ส่งหมายเลขแบบของ OEM หรือตัวอย่างทางกายภาพสำหรับวิศวกรรมย้อนกลับและการผลิตแบบกำหนดเอง

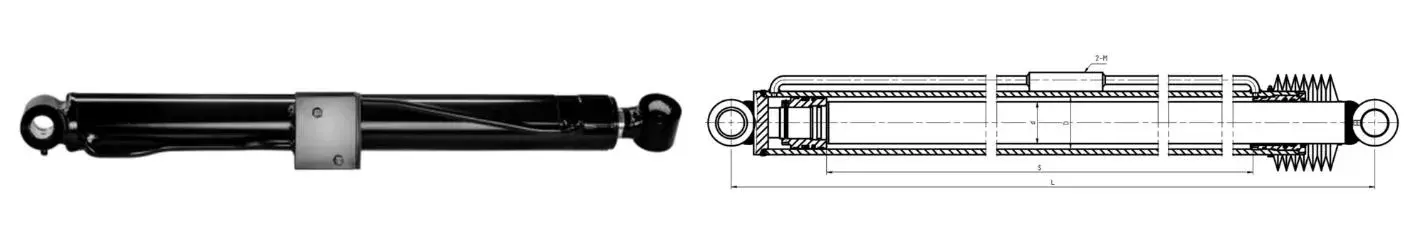

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
ขนาดอ้างอิงสำหรับกระบอกสูบต้นแขนมาตรฐานรุ่น GTHZ210C-620500-000
ชื่อกระบอกสูบ หมายเลขวาด เส้นผ่านศูนย์กลางรูเจาะ D เส้นผ่านศูนย์กลางก้าน d โรคหลอดเลือดสมอง เอส ระยะการติดตั้ง L ความดันการทำงาน อินเตอร์เฟซเอ็ม น้ำหนัก
กระบอกต้นแขน GTHZ210C-620500-000 Φ110 มม Φ75 มม 815 มม 1433 มม 23 เมกะปาสคาล 2-Φ9 100 กก

ต้องการรูเจาะ ระยะชัก ระยะการติดตั้ง หรือตำแหน่งพอร์ตที่แตกต่างกันหรือไม่ Raydafon สามารถผลิตกระบอกไฮดรอลิกต้นแขนแบบกำหนดเองตามแบบของคุณได้ สำหรับกระบอกสูบอุปกรณ์เคลื่อนที่ที่เกี่ยวข้อง โปรดดูที่กระบอกไฮดรอลิกเครนเคลื่อนที่หมวดหมู่.

ลักษณะประสิทธิภาพหลัก

01

พลังพิเศษสำหรับการยกในที่สูง

การออกแบบลูกสูบคู่ที่ได้รับสิทธิบัตร ให้แรงขับสูงถึง 2,000 kN ยกแท่นขึ้นสูงถึง 50 ม. โดยมีข้อผิดพลาดในการกำหนดตำแหน่งที่ควบคุมได้ภายใน ±3 ซม. รองรับการเดินสายและการบำรุงรักษาในระดับความสูงที่สูงอย่างแม่นยำ

02

แข็งตัวสำหรับสภาพแวดล้อมที่รุนแรง

โครงเหล็กโลหะผสมพิเศษ หลอมและอบด้วยความร้อน 6 เท่า มีความแข็งสูงกว่าเหล็กธรรมดาถึง 40% การปิดผนึกคอมโพสิตสี่เท่ารับมือกับฝนตกหนัก ฝุ่น ลมแรง และสเปรย์เกลือชายฝั่ง

03

ความน่าเชื่อถือที่ได้รับการตรวจสอบภาคสนาม

การดำเนินงานต่อเนื่อง 3 ปีในสภาพแวดล้อมสเปรย์เกลือชายฝั่งโดยไม่มีการรั่วไหล ในช่วงฤดูพายุไต้ฝุ่น บริษัทเทศบาลแห่งหนึ่งใช้กระบอกสูบนี้ตลอดการปฏิบัติงานและรักษาการทำงานให้มีเสถียรภาพ

04

น้ำหนักเบาและยืดหยุ่น

ปริมาณลดลง 25% และน้ำหนักลดลง 18% เมื่อเทียบกับผลิตภัณฑ์ที่เทียบเคียง เหมาะกับยานพาหนะทำงานทางอากาศประเภทต่างๆ และลดภาระบนโครงสร้างบูม

05

อินเทอร์เฟซการติดตั้งที่รวดเร็ว

การออกแบบอินเทอร์เฟซการติดตั้งด่วนช่วยลดเวลาในการติดตั้งลงครึ่งหนึ่ง ช่างเทคนิคทั่วไปสามารถเปลี่ยนให้เสร็จภายในเวลาประมาณครึ่งชั่วโมงตามคำแนะนำ

06

การปรับแต่งแบบ OEM

การเจาะ ก้าน ระยะชัก ระยะการติดตั้ง ตำแหน่งพอร์ตน้ำมัน บรรจุภัณฑ์ฉลากส่วนตัว และการผลิตตามคำสั่งซื้อจำนวนมากสำหรับยานพาหนะทำงานทางอากาศประเภทต่างๆ

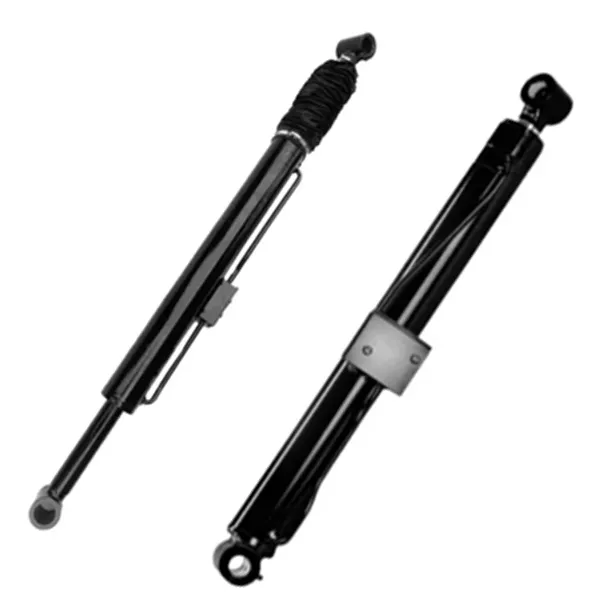

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
การปิดผนึกกระบอกต้นแขนและโครงสร้างโมดูลาร์

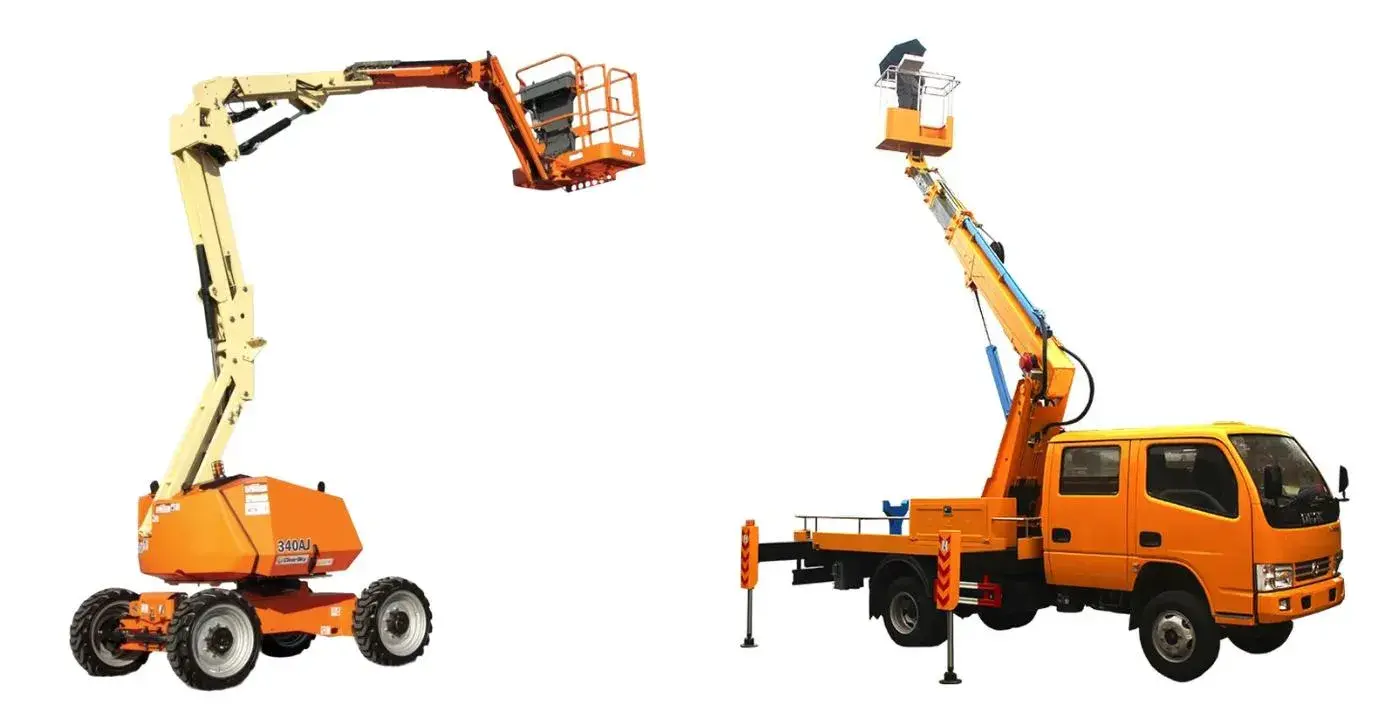

การใช้งานในการซ่อมแซมระบบไฟฟ้า การก่อสร้างเทศบาล และงานในพื้นที่สูง

ระบบไฟฟ้า การบำรุงรักษาเสาไฟฟ้าแรงสูงและสถานีไฟฟ้าย่อย

กระบอกสูบส่งแรงขับ 1800 kN เพื่อยกแท่นทำงานขึ้นเป็น 30 ม. โดยมีข้อผิดพลาดในการวางตำแหน่งภายใน ±2 ซม. แม้ในสภาวะพายุระดับ 5 ระบบลดการสั่นไหวในตัวจะปรับแรงขับแบบเรียลไทม์ เพื่อให้แพลตฟอร์มมีความเสถียรสำหรับการเชื่อมต่อสายและการเปลี่ยนอุปกรณ์

เทศบาล งานติดตั้งไฟถนนและป้ายโฆษณา

การออกแบบแบบโมดูลาร์เหมาะกับยานพาหนะประเภทต่างๆ และตำแหน่งพอร์ตน้ำมันสามารถปรับได้อย่างยืดหยุ่น ในโครงการฟื้นฟูถนน รถยนต์ใช้งานเพียงคันเดียวสามารถทดแทนไฟถนน 20 ดวงในหนึ่งวัน โดยมีประสิทธิภาพเพิ่มขึ้น 40% เมื่อเทียบกับวิธีการก่อนหน้านี้

อาคาร การบำรุงรักษาอาคารและอาคารสูง

แรงขับที่มั่นคงและการวางตำแหน่งที่แม่นยำ รองรับการทำความสะอาดหน้าต่าง การซ่อมแซมส่วนหน้าอาคาร และการติดตั้งป้ายบนที่สูง การปิดผนึกสี่เท่าต้านทานฝน ฝุ่น และลมระหว่างการทำงานกลางแจ้ง

OEM และหลังการขาย ตลาด OEM และงานซ่อมรถงานทางอากาศ

ผู้สร้างแพลตฟอร์มทางอากาศ โรงซ่อมบำรุง และซัพพลายเออร์หลังการขายสามารถสั่งซื้อโมเดลมาตรฐานหรือกระบอกสูบต้นแขนแบบกำหนดเองพร้อมบรรจุภัณฑ์ฉลากส่วนตัว หากคุณใช้งานระบบไฮดรอลิกของรถยกด้วย โปรดดูที่กระบอกไฮดรอลิกรถยกพิสัย.

หลักฐานคุณภาพ การทดสอบ และการสนับสนุนการส่งออก

บันทึกการรักษาวัสดุและความร้อน

ตัวเหล็กโลหะผสมพิเศษ การตีและการรักษาความร้อนหกครั้ง ความแข็งสูงกว่าเหล็กธรรมดาถึง 40% สามารถจัดเตรียมบันทึกวัสดุพร้อมกับการจัดส่งจำนวนมากได้

การทดสอบแรงดันและแรงผลักดัน

แต่ละกระบอกสูบจะได้รับการตรวจสอบการรั่วซึม ความเรียบของระยะชัก และข้อต่อท่อก่อนบรรจุ ประสิทธิภาพของแรงขับได้รับการตรวจสอบโดยเทียบกับแรงดันที่กำหนด

การตรวจสอบมิติ

การเจาะ ก้าน ระยะชัก ระยะการติดตั้ง และขนาดพอร์ตจะถูกบันทึกตามแบบที่สั่งหรือตัวอย่างของลูกค้า

บรรจุส่งออก

กระบอกสูบบรรจุด้วยน้ำมันป้องกันสนิมและฝาปิดป้องกัน คำสั่งซื้อจำนวนมากสามารถจัดวางบนพาเลทและมัดไว้สำหรับการขนส่งทางทะเล การขนส่งทางอากาศ หรือการจัดส่งด่วน

กระบวนการสั่งซื้อ OEM แบบกำหนดเอง

ขั้นตอนที่ 01 ส่งรายละเอียดการสมัคร

ระบุประเภทอุปกรณ์ หมายเลขวาด รู ก้าน ระยะชัก ระยะการติดตั้ง ขนาดพอร์ต ปริมาณ และพอร์ตปลายทาง

ขั้นตอนที่ 02 รีวิวโมเดล

Raydafon ตรวจสอบว่ารุ่น GTHZ210C-620500-000 หรือกระบอกต้นแขนแบบกำหนดเองเหมาะกับอุปกรณ์ของคุณหรือไม่

ขั้นตอนที่ 03 การอนุมัติตัวอย่างและการวาดภาพ

สำหรับโครงการ OEM Raydafon จะทำวิศวกรรมย้อนกลับกับตัวอย่างและยืนยันขนาดก่อนการผลิตจำนวนมาก

ขั้นตอนที่ 04 การผลิตและใบเสนอราคา

หลังจากได้รับการอนุมัติแล้ว Raydafon จะจัดเตรียมใบเสนอราคา FOB Ningbo กำหนดการผลิต และรายละเอียดการบรรจุ

คำถามที่พบบ่อย

กระบอกไฮดรอลิกต้นแขนของยานพาหนะทำงานทางอากาศบูมคืออะไร?

กระบอกไฮดรอลิกแขนท่อนบนของยานพาหนะทำงานทางอากาศบูมเป็นตัวกระตุ้นไฮดรอลิกที่ขับเคลื่อนบูมด้านบนของยานพาหนะทำงานทางอากาศหรือแพลตฟอร์มทางอากาศ โดยจะยกและวางตำแหน่งแท่นทำงาน เพื่อให้พนักงานสามารถซ่อมแซมระบบไฟฟ้า การก่อสร้างเทศบาล ติดตั้งป้ายโฆษณา และงานบนที่สูงอื่นๆ ได้อย่างปลอดภัย เป็นหนึ่งในส่วนประกอบไฮดรอลิกหลักของระบบบูมลิฟต์

Raydafon ผลิตรุ่นมาตรฐานใด

Raydafon ผลิตรุ่นมาตรฐาน GTHZ210C-620500-000 ที่มีรูเจาะ Φ110 มม. ก้าน Φ75 มม. ระยะชัก 815 มม. ระยะการติดตั้ง 1433 มม. แรงดันใช้งาน 23 MPa พอร์ต 2-Φ9 และน้ำหนัก 100 กก. การเจาะ ก้าน ระยะชัก ระยะการติดตั้ง และตำแหน่งพอร์ตแบบกำหนดเองนั้นมีให้เลือกตามแบบของ OEM หรือตัวอย่างทางกายภาพ

กระบอกสูบต้นแขนนี้สามารถสร้างแรงขับได้เท่าใด

การออกแบบลูกสูบคู่ที่ได้รับสิทธิบัตรให้แรงขับสูงสุดสูงสุด 2,000 kN และสามารถยกแท่นทำงานได้อย่างมั่นคงสูงถึง 50 ม. ในการบำรุงรักษาระบบไฟฟ้า กระบอกสูบจะส่งแรงขับที่แข็งแกร่งถึง 1,800 kN เพื่อยกแท่นให้สูง 30 ม. โดยมีการควบคุมข้อผิดพลาดในการวางตำแหน่งภายใน ±2 ซม. และรักษาความเสถียรในสภาวะพายุระดับ 5

ใช้วัสดุและระบบซีลอะไร?

ตัวกระบอกสูบทำจากเหล็กอัลลอยด์ชนิดพิเศษ หลอมและอบด้วยความร้อนถึง 6 เท่า โดยมีความแข็งสูงกว่าเหล็กธรรมดาถึง 40% โครงสร้างการปิดผนึกคอมโพสิตสี่เท่าต้านทานฝนตกหนัก ฝุ่น ลมแรง และสเปรย์เกลือชายฝั่ง กระบอกมีการใช้งานอย่างต่อเนื่องเป็นเวลา 3 ปีในสภาพแวดล้อมสเปรย์เกลือชายฝั่งโดยไม่มีการรั่วซึม

Raydafon สามารถผลิตกระบอกสูบต้นแขน OEM แบบกำหนดเองได้หรือไม่

ใช่. Raydafon รองรับการผลิต OEM จากแบบของลูกค้าหรือตัวอย่างทางกายภาพ กระบอกสูบ ก้าน ระยะชัก ระยะการติดตั้ง ตำแหน่งพอร์ตน้ำมัน บรรจุภัณฑ์ฉลากส่วนตัว และการผลิตตามคำสั่งซื้อแบบกำหนดเอง มีให้เลือกใช้สำหรับยานพาหนะทำงานทางอากาศประเภทต่างๆ

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ส่งหมายเลขแบบหรือรายละเอียดตัวอย่างที่มีอยู่ เส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางของก้าน ระยะชัก ระยะการติดตั้ง แรงดันใช้งาน ขนาดพอร์ต ปริมาณการสั่งซื้อ และพอร์ตปลายทาง Raydafon จะตอบกลับพร้อมใบเสนอราคา FOB Ningbo และระยะเวลารอคอยสินค้า

ฉันจะขอตัวอย่างหรือสั่งซื้อจำนวนมากได้อย่างไร?

ใช้แบบฟอร์มสอบถามในหน้านี้หรือติดต่อ Raydafon ทางโทรศัพท์ อีเมล หรือ WhatsApp รวมถึงรุ่นที่ต้องการ หมายเลขภาพวาด ปริมาณ และการใช้งาน ทีมขายจะยืนยันความพร้อมของตัวอย่าง กำหนดการผลิตจำนวนมาก และรายละเอียดการบรรจุ

พร้อมที่จะจัดหากระบอกไฮดรอลิกต้นแขนสำหรับยานพาหนะทำงานทางอากาศแบบบูมแล้วหรือยัง?

ส่งหมายเลขแบบของคุณ ข้อกำหนดของกระบอกสูบ/ก้าน/ระยะชัก แรงดันใช้งาน ขนาดพอร์ต ปริมาณการสั่งซื้อ และพอร์ตปลายทาง Raydafon จะยืนยันรุ่นมาตรฐานหรือออกแบบกระบอกไฮดรอลิกต้นแขนแบบกำหนดเอง จากนั้นให้ใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ
