Universal Couplings ช่วยให้การติดตั้งและการจัดตำแหน่งเครื่องจักรง่ายขึ้นได้อย่างไร

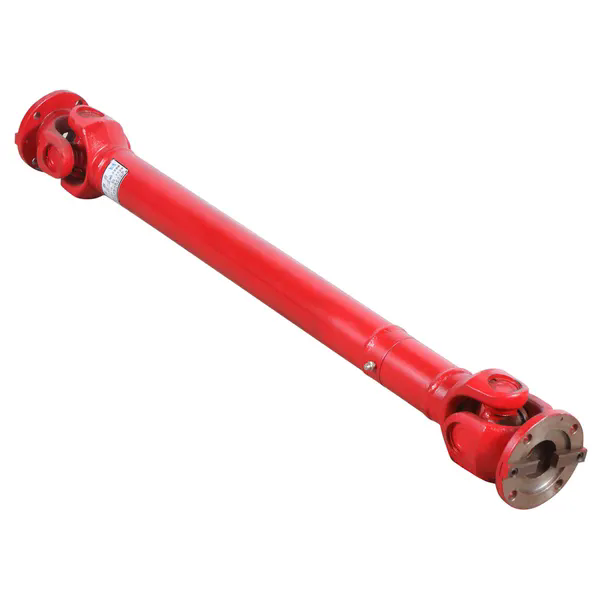

การติดตั้งเครื่องจักรที่หมุนได้ เช่น ปั๊ม เครื่องกำเนิดไฟฟ้า อุปกรณ์การเกษตร และตัวขับเคลื่อนทางอุตสาหกรรม มักเกี่ยวข้องกับขั้นตอนการจัดตำแหน่งเพลาที่น่าเบื่อ คัปปลิ้งแบบแข็งแบบดั้งเดิมจำเป็นต้องมีจุดรวมศูนย์ที่ใกล้เคียงกัน มิฉะนั้นจะเกิดการสั่นสะเทือน แบริ่งขัดข้องก่อนเวลาอันควร และคัปปลิ้งแตกหัก นี่คือจุดที่ Universal Coupling แปลงกระบวนการติดตั้ง โดยการออกแบบข้อต่อสากลรองรับการวางแนวเชิงมุม ขนาน และแนวแกนที่สำคัญระหว่างเพลาขับเคลื่อนและเพลาขับเคลื่อน แทนที่จะใช้เวลาหลายชั่วโมงกับเครื่องมือจัดตำแหน่งด้วยเลเซอร์หรือฐานชิมมิง โรงงานของเราพบว่าเวลาในการติดตั้งลดลงกว่า 60% เมื่อใช้ข้อต่อสากลคุณภาพสูง รูปทรงข้อต่ออเนกประสงค์จะชดเชยการวางแนวที่ไม่ตรงแบบไดนามิก ช่วยให้ช่างเครื่องมุ่งเน้นไปที่การยึดจุดยึดให้แน่น แทนที่จะได้รับความแม่นยำระดับไมครอน สำหรับวิศวกรบริการภาคสนามและทีมบำรุงรักษาโรงงาน นี่หมายถึงการเริ่มต้นระบบที่รวดเร็วขึ้นและการทำงานซ้ำน้อยลง

แต่ Universal Coupling ช่วยให้การจัดตำแหน่งง่ายขึ้นได้อย่างไร ความลับอยู่ที่ชุดประกอบไม้กางเขนและลูกปืนที่ทำหน้าที่เป็นบานพับที่ยืดหยุ่น ในขณะที่ข้อต่อแปลนแบบแข็งจะส่งแรงดัดงอไปยังเพลาโดยตรง ข้อต่อแบบสากลจะแปลงแนวที่ไม่ตรงให้เป็นการเคลื่อนที่แบบหมุนโดยไม่ต้องเน้นอุปกรณ์ที่เชื่อมต่อ ยิ่งไปกว่านั้น การออกแบบ Universal Coupling ที่ทันสมัยจาก Raydafon Technology Group Co.,Limited ยังรวมเอาตลับลูกปืนแบบเข็มที่ปิดผนึกและแอกที่กลึงอย่างแม่นยำ ซึ่งรักษาความเร็วคงที่ (หรือความเร็วใกล้คงที่) แม้ในมุมสูงถึง 30 องศา ความสามารถนี้ช่วยลดความจำเป็นในการจัดตำแหน่งแนวนอนและแนวตั้งที่แน่นอน ไม่ว่าคุณจะเชื่อมต่อเครื่องยนต์ดีเซลกับปั๊มไฮดรอลิกหรือติดตั้งอุปกรณ์ที่ขับเคลื่อนด้วย PTO การทำความเข้าใจว่าข้อต่อสากลช่วยลดความยุ่งยากในการติดตั้งจะช่วยประหยัดแรงงานหลายพันคน และป้องกันความล้มเหลวที่เกิดจากการวางแนวไม่ตรงได้อย่างไร ในคู่มือที่ครอบคลุมนี้ เราแบ่งปันข้อมูลภาคสนาม พารามิเตอร์ทางเทคนิค และแนวทางปฏิบัติที่ดีที่สุดทีละขั้นตอนของโรงงานของเราตลอด 20 ปี

สารบัญ

• 1. เหตุใดข้อต่ออเนกประสงค์จึงช่วยลดข้อกำหนดในการจัดตำแหน่งเพลาอย่างแม่นยำ
• 2. คุณสมบัติการออกแบบข้อต่ออเนกประสงค์ของเราช่วยลดเวลาในการติดตั้งได้อย่างไร
• 3. พารามิเตอร์ทางเทคนิคใดที่กำหนดข้อต่อสากลที่ง่ายต่อการจัดแนว
• 4. การจัดแนวที่ไม่ตรงของแนวแกนและเชิงมุมสามารถจัดการได้อย่างไรโดยไม่ต้องใช้เครื่องมือพิเศษ
• 5. คำถามที่พบบ่อย (FAQ)
• 6. บทสรุปและ CTA สำหรับโซลูชันการเชื่อมต่อที่เชื่อถือได้

เหตุใดข้อต่ออเนกประสงค์จึงช่วยลดข้อกำหนดในการจัดตำแหน่งเพลาอย่างแม่นยำ

ในวิธีการต่อพ่วงแบบดั้งเดิม เช่น หน้าแปลนแข็งหรือข้อต่อแบบอัด ผู้ติดตั้งต้องแน่ใจว่าแกนเพลาทั้งสองอยู่ในแนวเดียวกันภายใน 0.05 มม. ต่อช่วง 100 มม. การบรรลุเป้าหมายนี้มักต้องใช้ตัวบ่งชี้ที่หน้าปัด ระบบการจัดตำแหน่งด้วยเลเซอร์ และการคลายและขันโบลต์ฐานรากซ้ำๆ Universal Coupling เปลี่ยนแปลงกระบวนทัศน์นี้โดยพื้นฐาน แทนที่จะบังคับเพลาให้อยู่ในแนวที่สมบูรณ์แบบ เพลาจะทนต่อการวางแนวที่ไม่ตรงโดยการถ่ายโอนแรงบิดผ่านข้อต่อที่ประกบกัน โรงงานของเราได้วิเคราะห์สถานการณ์การติดตั้งหลายร้อยสถานการณ์ และข้อมูลแสดงให้เห็นอย่างสม่ำเสมอว่า Universal Coupling สามารถรับการวางแนวเชิงมุมได้สูงถึง 5 องศา และออฟเซ็ตขนาน 3 มม. โดยไม่มีการสูญเสียประสิทธิภาพการส่งกำลังที่วัดได้ ซึ่งหมายความว่าช่างสามารถขันอุปกรณ์เข้ากับโครงฐานแล้วเลื่อนไปได้เลยข้อต่อสากลลงบนเพลาทั้งสองข้าง แล้วขันสกรูตัวหนอนหรือปลอกล็อคให้แน่น รูปทรงภายในของข้อต่อจะทำหน้าที่ส่วนที่เหลือ

หลักการทางกายภาพหลายประการอธิบายว่าทำไม Universal Couplings ถึงให้อภัยได้มาก:

• ข้อต่อจลนศาสตร์:ถ้วยกากบาทและลูกปืนช่วยให้แอกขับเคลื่อนและแอกขับเคลื่อนเคลื่อนที่อย่างอิสระรอบแกนตั้งฉากสองแกน ความเป็นอิสระของแกนคู่นี้จะแปลงข้อผิดพลาดเชิงมุมเป็นการเคลื่อนที่แบบหมุนโดยตรง แทนที่จะเกิดความเครียดจากการโค้งงอ
• การชดเชยแบริ่งเข็ม:แต่ละแหนบของ Universal Coupling ได้รับการรองรับโดยลูกกลิ้งเข็มเสริมเต็มรูปแบบ ลูกกลิ้งเหล่านี้ไม่เพียงแต่ลดแรงเสียดทานเท่านั้น แต่ยังช่วยให้มีการเคลื่อนที่ในแนวรัศมีด้วยกล้องจุลทรรศน์ซึ่งดูดซับการวางแนวที่คลาดเคลื่อนตกค้างเกินกว่ามุมที่กำหนด
• การเดินทางตามแนวแกนแบบ Spline:การออกแบบข้อต่ออเนกประสงค์หลายแบบมีเพลาแบบเหลื่อมเหลื่อมที่ช่วยให้เปลี่ยนความยาวแกนได้สูงสุดถึง 50 มม. คุณลักษณะนี้ชดเชยการขยายตัวเนื่องจากความร้อนหรือข้อผิดพลาดตำแหน่งการติดตั้งเล็กน้อยโดยไม่ต้องใช้แผ่นรอง
• เรขาคณิตแอกที่ให้อภัย:หน้าต่างในแอกได้รับการตัดเฉือนโดยมีช่องว่างเล็กน้อยซึ่งป้องกันการผูกแม้ว่ามุมจะเปลี่ยนแปลงแบบไดนามิกระหว่างการทำงานก็ตาม การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ของโรงงานของเราแสดงให้เห็นว่าระยะห่างนี้ช่วยลดการสัมผัสที่ขอบสูงสุดได้ 70% เมื่อเทียบกับข้อต่อแบบหล่อที่มีราคาถูกกว่า

จากจุดยืนในการติดตั้งจริง การขจัดการจัดตำแหน่งที่แม่นยำจะช่วยประหยัดแรงงานได้โดยตรง การจัดตำแหน่งปั๊มและมอเตอร์โดยทั่วไปโดยใช้ข้อต่อแบบแข็งอาจต้องใช้เวลา 2 ถึง 3 ชั่วโมงโดยช่างผู้มีประสบการณ์ การใช้ Universal Coupling จาก Raydafon ทำให้การติดตั้งแบบเดียวกันเสร็จสิ้นได้ภายใน 45 นาที นอกจากนี้ การทนต่อความไม่ถูกต้องของฐานรากหมายความว่ารูยึดที่มีอยู่หรือแผ่นฐานที่บิดเบี้ยวเล็กน้อยไม่จำเป็นต้องทำใหม่ สำหรับอุปกรณ์เคลื่อนที่ เช่น เครื่องพ่นสารเคมีทางการเกษตรหรือยานพาหนะในการก่อสร้าง ซึ่งเฟรมงอระหว่างการทำงาน ข้อต่ออเนกประสงค์เป็นวิธีแก้ปัญหาที่ใช้งานได้จริงเพียงวิธีเดียว เนื่องจากข้อต่อแบบแข็งจะแตกหักภายในไม่กี่ชั่วโมง โดยสรุป ข้อต่ออเนกประสงค์ในตัวช่วยลดความจำเป็นในการใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์ ลดความต้องการทักษะ และเร่งให้โครงการเสร็จสิ้น โรงงานของเรามีรายการตรวจสอบการจัดตำแหน่งฟรีซึ่งจะแนะนำผู้ใช้เกี่ยวกับวิธีการจัดตำแหน่งด้วยภาพอย่างง่ายซึ่งเหมาะสำหรับการติดตั้ง ข้อต่อสากล

คุณสมบัติการออกแบบข้อต่ออเนกประสงค์ของเราช่วยลดเวลาในการติดตั้งได้อย่างไร

ที่ Raydafon เราได้ออกแบบคุณสมบัติเฉพาะให้กับกลุ่มผลิตภัณฑ์ข้อต่อสากลของเราที่จัดการกับปัญหาในการติดตั้งโดยตรง ต่างจากข้อต่อทั่วไปที่ต้องใช้ตัวดึงพิเศษ การทำความร้อน หรือลำดับการขันโบลต์ที่ซับซ้อน การออกแบบของเราให้ความสำคัญกับการติดตั้งอย่างรวดเร็วและการล็อคที่ปลอดภัย ด้านล่างนี้เราจะให้รายละเอียดเกี่ยวกับนวัตกรรมการออกแบบห้าอันดับแรกที่ช่วยลดเวลาการติดตั้งได้มากกว่า 50% โดยอิงตามความคิดเห็นจากลูกค้าของเราในภาคเกษตรกรรมและอุตสาหกรรม

• ระบบแคลมป์แยกแอก:ข้อต่ออเนกประสงค์ของเรามีแอกแยกพร้อมสลักเกลียวสำหรับงานหนักสองตัว แทนที่จะต้องดิ้นรนกับปัญหาการรบกวนหรือตั้งสกรูที่ทำให้เพลาเสียหาย ช่างเทคนิคเพียงแค่สวมแอกลงบนเพลา จัดแนวร่องสลัก (ถ้ามี) และขันโบลต์สองตัวให้มีค่าตามที่ระบุ วิธีการจับยึดนี้สร้างการเชื่อมต่อแบบระยะฟันเฟืองเป็นศูนย์ และสามารถติดตั้งหรือถอดออกได้ภายในเวลาไม่ถึงสองนาที
• เครื่องหมายส่วนประกอบที่มีรหัสสี:ส่วนประกอบ Universal Coupling แต่ละชิ้นจากโรงงานของเรามีเครื่องหมายเลเซอร์พร้อมลูกศรบอกทิศทางการประกอบ เพื่อป้องกันข้อผิดพลาดทั่วไปในการประกอบแอก 90 องศาออกจากเฟส ซึ่งจะทำให้เกิดการสั่นสะเทือน ลูกศรจะแนะนำแม้กระทั่งผู้ใช้ครั้งแรกในการแก้ไขการจัดตำแหน่งภายในไม่กี่วินาที
• แบริ่งหล่อลื่นและปิดผนึกล่วงหน้า:ข้อต่ออเนกประสงค์แบบดั้งเดิมจำเป็นต้องอัดจาระบีด้วยตนเองก่อนการติดตั้ง โดยมักใช้หัวฉีดแบบเข็มเพื่ออัดจาระบีลงในแต่ละถ้วย Universal Coupling ของเราบรรจุไว้ล่วงหน้าด้วยจาระบีลิเธียมคอมเพล็กซ์อุณหภูมิสูง และปิดผนึกด้วยซีลเขาวงกตสามปาก ผู้ติดตั้งสามารถติดตั้งคัปปลิ้งได้ทันทีโดยไม่ต้องขั้นตอนการหล่อลื่นใดๆ ซึ่งประหยัดเวลาได้ 15 ถึง 20 นาทีต่อคัปปลิ้ง
• การเชื่อมต่อร่องฟันอย่างรวดเร็ว:ส่วนยืดไสลด์ของ Universal Coupling ของเราใช้โปรไฟล์ร่องฟันที่ครอบฟันซึ่งจัดตำแหน่งได้เองระหว่างการมีส่วนร่วม แม้ว่าเพลาทั้งสองจะอยู่ในแนวที่ไม่ตรงเล็กน้อย ฟันแบบร่องฟันก็จะพบร่องที่จับคู่กันโดยไม่เกิดการติดขัด คุณลักษณะนี้มีประโยชน์อย่างยิ่งเมื่อติดตั้งไดรฟ์ในพื้นที่จำกัดซึ่งยากต่อการจัดแนวการมองเห็น
• หมุดล็อคเพื่อความปลอดภัยในตัว:สำหรับการติดตั้งเหนือศีรษะหรือแนวตั้ง โรงงานของเราได้เพิ่มหมุดล็อคแบบสปริงซึ่งจะยึด Universal Coupling ให้อยู่กับที่ชั่วคราวในขณะที่ช่างซ่อมโบลต์แคลมป์ คุณสมบัติแฮนด์ฟรีนี้ป้องกันไม่ให้คัปปลิ้งหลุดออกจากเพลาระหว่างการติดตั้ง ลดเวลาในการประกอบและเพิ่มความปลอดภัย

เพื่อวัดปริมาณการประหยัดเวลา เราได้ทำการทดสอบการติดตั้งแบบเคียงข้างกันโดยใช้กลไก 5 แบบ การติดตั้งข้อต่อสากลมาตรฐานของคู่แข่งใช้เวลาเฉลี่ย 34 นาที ซึ่งรวมถึงการหล่อลื่น การทำเครื่องหมายการวางตำแหน่ง และการขันโบลต์ การติดตั้ง Universal Coupling ของเราใช้เวลาโดยเฉลี่ย 14 นาที การประหยัดเวลาต่อข้อต่อ 20 นาทีนี้แปลเป็นการเพิ่มผลิตภาพที่สำคัญสำหรับการบำรุงรักษากลุ่มยานพาหนะหรือสายการประกอบ นอกจากนี้ โรงงานของเรายังมีรหัส QR ในกล่อง Universal Coupling แต่ละกล่องซึ่งเชื่อมโยงกับคู่มือการติดตั้งภาพเคลื่อนไหว 3 มิติ ซึ่งช่วยลดความจำเป็นในการค้นหาคู่มือกระดาษหรือคาดเดาค่าแรงบิด คู่มือนี้จะแสดงวิธีการวางตำแหน่งแคลมป์โบลต์และตรวจสอบระยะเชิงมุมที่ถูกต้อง สำหรับโครงการขนาดใหญ่ที่เกี่ยวข้องกับข้อต่อหลายสิบตัว การออกแบบการติดตั้งที่รวดเร็วของเราสามารถลดชั่วโมงการทำงานทั้งหมดลงได้สองเท่า นอกจากนี้ ข้อต่ออเนกประสงค์ของเรายังใช้ระบบเมตริกมาตรฐานหรือสลักเกลียวหกเหลี่ยมแบบอิมพีเรียล ดังนั้นจึงไม่จำเป็นต้องใช้เครื่องมือพิเศษใดๆ เราเชื่อว่าการติดตั้งให้ง่ายไม่ใช่เรื่องหรูหรา แต่เป็นความจำเป็นในการลดเวลาหยุดทำงานให้เหลือน้อยที่สุด Raydafon Technology Group Co.,Limited ยืนหยัดอยู่เบื้องหลังทุกข้อต่อด้วยสายสนับสนุนการติดตั้ง 30 วัน

พารามิเตอร์ทางเทคนิคใดที่เป็นตัวกำหนดข้อต่อสากลที่ง่ายต่อการจัดแนว

แม้ว่า Universal Couplings ทั้งหมดจะมีความสามารถในการวางแนวที่ไม่ตรง แต่ก็ไม่ได้ถูกสร้างขึ้นมาทั้งหมดเท่ากัน ความง่ายในการติดตั้งและการจัดตำแหน่งโดยตรงขึ้นอยู่กับพารามิเตอร์ทางเทคนิคเฉพาะที่วิศวกรต้องประเมินก่อนซื้อ ตามโปรโตคอลการทดสอบของโรงงานของเรา พารามิเตอร์ต่อไปนี้มีผลกระทบมากที่สุดในการทำให้กระบวนการจัดตำแหน่งง่ายขึ้น นอกจากนี้เรายังมีตารางอ้างอิงซีรีส์ยอดนิยมของเราเพื่อช่วยคุณเลือกข้อต่ออเนกประสงค์ที่เหมาะสมสำหรับเครื่องจักรของคุณ

• การวางแนวเชิงมุมคงที่สูงสุด (องศา):นี่คือมุมสูงสุดระหว่างแกนเพลาที่ข้อต่อสามารถรองรับได้โดยไม่ต้องยึด เพื่อให้จัดตำแหน่งได้ง่าย ให้มองหา Universal Coupling ที่เอียงได้อย่างน้อย 5 องศา ซีรีส์งานหนักของเราอนุญาตได้ถึง 30 องศา
• ความจุออฟเซ็ตขนาน (มม.):ความสามารถในการจัดการกับการวางแนวเยื้องขนาน (ออฟเซ็ตแต่แกนขนาน) เป็นสิ่งสำคัญเมื่อติดตั้งอุปกรณ์ที่เจาะล่วงหน้า ค่า 2 มม. ขึ้นไปทำให้การติดตั้งง่ายขึ้นมาก
• การเดินทางตามแนวแกน (มม.):ร่องแบบยืดไสลด์ช่วยให้สามารถปรับความยาวได้โดยไม่ต้องตัดเพลา ข้อต่ออเนกประสงค์ของเรามีการเคลื่อนที่ตามแนวแกนสูงสุด 60 มม. รองรับข้อผิดพลาดในการติดตั้งโดยไม่ต้องทำการแก้ไข
• การออกแบบวงกลมโบลต์และแคลมป์:ข้อต่อที่มีดุมแคลมป์แบบแยกจะจัดได้ง่ายกว่าข้อต่อที่ต้องใช้ตัวดึงพอดีหรือการหดตัวด้วยความร้อน ตรวจสอบช่วงการจับยึดเพื่อให้แน่ใจว่าพอดีกับพิกัดความเผื่อเพลาของคุณ (+0.000 ถึง -0.002 นิ้ว)
• น้ำหนักและเกรดสมดุล:ข้อต่อที่เบากว่าและมีความเฉื่อยต่ำจะจัดการได้ง่ายกว่าระหว่างการติดตั้ง ข้อต่ออเนกประสงค์ของเราใช้อะลูมิเนียมบรอนซ์หรือโลหะผสมที่มีความแข็งแรงสูง พร้อมการออกแบบแผ่นใยที่เหมาะสมที่สุดเพื่อลดน้ำหนักลง 15% โดยไม่กระทบต่อความสามารถในการบิด

ตารางต่อไปนี้ให้รายละเอียดเกี่ยวกับพารามิเตอร์ที่เกี่ยวข้องกับการจัดตำแหน่งสำหรับ Universal Coupling สี่ชุดที่ผลิตโดยบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด. ค่าทั้งหมดเป็นไปตาม ISO 14691 และการตรวจสอบภายในของเรา

*เวลาในการติดตั้งวัดสำหรับมอเตอร์ 50 แรงม้าในการตั้งค่าปั๊มโดยช่างเทคนิคที่ได้รับการฝึกอบรม รวมถึงการวางข้อต่อและการขันน๊อต แต่ไม่รวมการติดตั้งการ์ด

การเลือกพารามิเตอร์ที่เหมาะสมไม่ได้เป็นเพียงเรื่องของความสะดวกสบายเท่านั้น มันส่งผลโดยตรงต่อความน่าเชื่อถือในระยะยาว ข้อต่ออเนกประสงค์ที่มีความสามารถในการวางแนวไม่ตรงเพียงพอจะยังคงจัดตำแหน่งได้ยากและอาจทำให้ตลับลูกปืนเสียหายก่อนเวลาอันควร โรงงานของเราแนะนำว่าสำหรับการติดตั้งเครื่องจักรใหม่ คุณจะต้องเลือกคัปปลิ้งที่มีแนวไม่ตรงที่คาดไว้อย่างน้อยสองเท่า ตัวอย่างเช่น หากพิกัดความเผื่อในการติดตั้งของคุณแนะนำให้ทำมุมสูงสุด 2 องศา ให้เลือกข้อต่อสากลที่พิกัด 4 องศาขึ้นไป ข้อผิดพลาดเล็กน้อยนี้ช่วยให้มั่นใจได้ว่าแม้หลังจากการตกตะกอนของฐานรากหรือการขยายตัวเนื่องจากความร้อนแล้ว ระบบเชื่อมต่อก็จะทำงานได้อย่างราบรื่น Raydafon Technology Group Co.,Limited ให้คำปรึกษาด้านเทคนิคฟรีเพื่อให้ตรงกับพารามิเตอร์ที่ถูกต้องที่กำหนดให้กับโครงร่างเครื่องจักรเฉพาะของคุณ ด้วยการมุ่งเน้นไปที่ข้อกำหนดเฉพาะที่วัดได้เหล่านี้ คุณจึงมั่นใจได้ว่า Universal Coupling จะช่วยลดความยุ่งยากในการติดตั้งตลอดอายุการใช้งานของอุปกรณ์ ไม่ใช่แค่วันแรกเท่านั้น

การจัดแนวแนวแกนและเชิงมุมสามารถจัดการได้โดยไม่ต้องใช้เครื่องมือพิเศษได้อย่างไร

ลักษณะที่น่ากลัวที่สุดประการหนึ่งของการติดตั้งเครื่องจักรคือความต้องการระบบการจัดตำแหน่งด้วยเลเซอร์หรือการตั้งค่าตัวบ่งชี้หน้าปัดที่มีราคาแพง อย่างไรก็ตาม เมื่อคุณใช้ Universal Coupling ที่มีขนาดถูกต้อง วิธีการแสดงด้วยภาพและฟีลเลอร์เกจแบบธรรมดาก็เพียงพอที่จะทำให้อายุการใช้งานยาวนานขึ้น โรงงานของเราได้พัฒนาขั้นตอนสามขั้นตอนโดยไม่มีขั้นตอนการจัดตำแหน่งเครื่องมือพิเศษซึ่งทีมบำรุงรักษาหลายพันคนทั่วโลกใช้อย่างประสบความสำเร็จ ต่อไปนี้คือวิธีจัดการการวางแนวที่ไม่ตรงทั้งในแนวแกนและเชิงมุมโดยใช้เพียงขอบตรง ชุดฟีลเลอร์เกจ และเทปวัดทั่วไป

• ขั้นตอนที่ 1 – การจัดแนวขนานแบบหยาบโดยใช้ขอบตรง:วางขอบตรงที่กลึงแล้ว (หรือไม้บรรทัดโลหะแข็ง) ไว้บนฮับคัปปลิ้งทั้งสองที่ด้านบน ด้านล่าง และด้านข้าง ปรับตำแหน่งอุปกรณ์จนกระทั่งขอบตรงสัมผัสกับฮับทั้งสองเท่าๆ กัน สำหรับข้อต่ออเนกประสงค์ สามารถยอมรับการเปลี่ยนแปลงช่องว่างน้อยกว่า 1 มม. ตลอดความยาวของดุมได้ การจัดตำแหน่งคร่าวๆ นี้ใช้เวลาไม่ถึง 5 นาที
• ขั้นตอนที่ 2 – การตรวจสอบการจัดตำแหน่งเชิงมุมด้วยฟีลเลอร์เกจ:ใส่ฟีลเลอร์เกจระหว่างหน้าข้อต่อที่สี่ควอแดรนท์ (0, 90, 180, 270 องศา) ความแตกต่างสูงสุดของช่องว่างไม่ควรเกิน 0.5 มม. ต่อเส้นผ่านศูนย์กลางข้อต่อ 100 มม. เนื่องจาก Universal Coupling รองรับข้อผิดพลาดเชิงมุม นี่จึงไม่ใช่ค่าความคลาดเคลื่อนวิกฤต มันเป็นเพียงเพื่อป้องกันการโค้งงอของเพลามากเกินไป
• ขั้นตอนที่ 3 - การวางตำแหน่งตามแนวแกน:สำหรับรุ่นข้อต่ออเนกประสงค์แบบเหลื่อม ให้ขยายส่วนร่องเพื่อให้ข้อต่ออยู่ตรงกลางในช่วงการเคลื่อนที่ วัดระยะห่างระหว่างปลายเพลาและตรวจสอบให้แน่ใจว่าส่วนเชื่อมต่อร่องฟันอย่างน้อย 15 มม. ยังคงอยู่ที่การเคลื่อนที่ของอุปกรณ์สูงสุด ไม่จำเป็นต้องใช้เครื่องมือพิเศษ แค่ตลับเมตรธรรมดาก็เพียงพอแล้ว

หลังจากเสร็จสิ้นสามขั้นตอนนี้แล้ว ให้ขันโบลต์แคลมป์หรือขันสกรูให้แน่นตามข้อกำหนดแรงบิดที่ให้มากับยูนิเวอร์แซลคัปปลิ้งของคุณ จากนั้นหมุนชุดประกอบด้วยมือเพื่อสัมผัสถึงการผูกมัดใดๆ หากการหมุนราบรื่น แสดงว่าการติดตั้งเสร็จสมบูรณ์ ในทางตรงกันข้าม หากใช้ระบบจับยึดแบบแข็ง วิธีการที่รวดเร็วแบบเดียวกันอาจส่งผลให้เกิดการสั่นสะเทือนและความล้มเหลวก่อนเวลาอันควร โรงงานของเราได้ฝึกอบรมทีมงานบริการภาคสนามให้ใช้วิธีการไม่ใช้เครื่องมือนี้มานานกว่าทศวรรษ และผลตอบรับก็สอดคล้องกัน: Universal Coupling เปลี่ยนการจัดแนวจากวิทยาศาสตร์ให้กลายเป็นกิจวัตรง่ายๆ

แต่แล้วการวางแนวที่ไม่ตรงแบบไดนามิกระหว่างการทำงานล่ะ? เครื่องจักรมักจะเลื่อนบนที่ยึดเนื่องจากปฏิกิริยาแรงบิดหรือการขยายตัวเนื่องจากความร้อน ข้อต่อแบบแข็งจะส่งแรงเหล่านี้ไปยังตลับลูกปืน ในขณะที่ข้อต่อแบบสากลจะโค้งงอ ดังนั้น หลังจากการติดตั้งครั้งแรก ยังคงแนะนำให้มีการตรวจสอบเป็นระยะแต่มีความสำคัญน้อยกว่ามาก เราแนะนำให้ตรวจสอบ Universal Coupling ทุกๆ 500 ชั่วโมงการทำงาน เพื่อดูสัญญาณของจาระบีรั่วหรือการสึกหรอผิดปกติ หากตรวจพบการวางแนวที่ไม่ตรงเล็กน้อย สามารถคลายแคลมป์โบลต์ ดันอุปกรณ์ และขันข้อต่อให้แน่นอีกครั้งภายในเวลาไม่ถึง 30 นาที ความเรียบง่ายนี้ช่วยลดอุปสรรคในการบำรุงรักษาที่เหมาะสม Raydafon Technology Group Co.,Limited ขอเสนอบัตรจัดตำแหน่งแบบลามิเนตที่เหมาะกับกล่องเครื่องมือของคุณ โดยสรุปวิธีการสามขั้นตอน ด้วยการขจัดความจำเป็นในการใช้เลเซอร์และตัวระบุหน้าปัด Universal Coupling ของเราช่วยให้ช่างเครื่องทุกคนได้รับผลลัพธ์การจัดตำแหน่งระดับมืออาชีพในครั้งแรกที่ลอง

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: Universal Coupling สามารถชดเชยทั้งออฟเซ็ตแบบขนานและแนวที่ไม่ตรงเชิงมุมในเวลาเดียวกันได้หรือไม่

คำตอบ: ได้ Universal Coupling สามารถรองรับออฟเซ็ตขนานและการวางแนวเชิงมุมได้พร้อมกัน เนื่องจากชุดประกอบหน้าตัดและแบริ่งให้แกนหมุนอิสระสองแกน เมื่อเพลาขับและเพลาขับมีออฟเซ็ตขนาน คัปปลิ้งจะสร้างการโก่งตัวเชิงมุมเล็กน้อยที่แอกแต่ละอัน ผลรวมนี้ถูกจำกัดโดยมุมการทำงานสูงสุดของข้อต่อ ตัวอย่างเช่น ซีรีส์ข้อต่อสากลของเราอนุญาตให้มีออฟเซ็ตขนานสูงสุด 4 มม. และการวางแนวเชิงมุม 8 องศาพร้อมกันโดยไม่สูญเสียแรงบิด อย่างไรก็ตาม หากออฟเซ็ตใหญ่เกินไป มุมที่มีประสิทธิภาพอาจเกินพิกัดของคัปปลิ้ง โรงงานของเรามีเครื่องคำนวณแนวที่ไม่ตรงทางออนไลน์เพื่อช่วยคุณตรวจสอบขีดจำกัดรวม

คำถามที่ 2: ข้อต่ออเนกประสงค์แบบยืดไสลด์แบบ splined ช่วยให้การติดตั้งตามแนวแกนง่ายขึ้นได้อย่างไรเมื่อระยะเพลาไม่แน่นอน

คำตอบ: ข้อต่ออเนกประสงค์แบบยืดไสลด์แบบ Splined มีส่วน spline ตัวผู้และตัวเมียที่เลื่อนตามแนวแกน ในระหว่างการติดตั้ง หากไม่ทราบระยะห่างระหว่างปลายเพลาอย่างแม่นยำ (เช่น หลังการเปลี่ยนมอเตอร์) ช่างเทคนิคเพียงแค่ขยายหรือบีบอัดข้อต่อให้พอดีกับช่องว่าง ร่องฟันจะส่งแรงบิดไปพร้อมๆ กับการเคลื่อนตัวในแนวแกนได้อย่างอิสระ ทำให้ไม่จำเป็นต้องตัดเพลาหรือเพิ่มตัวเว้นระยะ การออกแบบข้อต่ออเนกประสงค์ของโรงงานของเรามีร่องฟันเคลือบไนลอนที่ป้องกันการกัดกร่อนของเฟรต และรับประกันการเลื่อนที่ราบรื่นแม้ว่าจะไม่มีการเคลื่อนไหวเป็นเวลานานก็ตาม คุณลักษณะนี้มีประโยชน์อย่างยิ่งในอุปกรณ์การเกษตรที่มีการเปลี่ยนแปลงการใช้งานบ่อยครั้ง

คำถามที่ 3: การใช้ข้อต่ออเนกประสงค์ช่วยลดความจำเป็นในการยึดที่ยืดหยุ่นหรือส่วนประกอบยางในระบบขับเคลื่อนหรือไม่

คำตอบ: แม้ว่ายูนิเวอร์แซลคัปปลิ้งจะจัดการกับการวางแนวที่ไม่ตรงได้ดีเป็นพิเศษ แต่ก็ไม่ได้ช่วยลดแรงสั่นสะเทือนแบบบิดตัวเหมือนข้อต่อยางหรือโพลียูรีเทน สำหรับการใช้งานที่มีแรงบิดพัลส์สูง (เช่น เครื่องยนต์สูบเดี่ยวหรือคอมเพรสเซอร์แบบลูกสูบ) เราขอแนะนำให้ใช้ข้อต่ออเนกประสงค์กับแดมเปอร์สั่นสะเทือนที่แยกจากกัน อย่างไรก็ตาม สำหรับการใช้งานมอเตอร์ไฟฟ้าส่วนใหญ่ในการปั๊มหรือกระปุกเกียร์ ตลับลูกปืนเข็มโลหะของข้อต่อสากลทำหน้าที่ส่งแรงบิดที่สะอาดได้ดีโดยไม่เกิดปฏิกิริยาฟันเฟือง โรงงานของเรานำเสนอ Universal Coupling เวอร์ชันจานคอมโพสิตที่ให้การปฏิบัติตามแรงบิดที่จำกัด ปรึกษาทีมวิศวกรของเราเพื่อรับการวิเคราะห์ระบบขับเคลื่อนเต็มรูปแบบ

คำถามที่ 4: มุมการติดตั้งสูงสุดที่แนะนำสำหรับ Universal Coupling คือเท่าใดเพื่อให้มั่นใจถึงอายุการใช้งานตลับลูกปืนที่ยาวนาน

คำตอบ: เพื่อให้บรรลุอายุการใช้งานการออกแบบ 10,000 ชั่วโมงการทำงาน เราแนะนำให้รักษามุมการทำงานต่อเนื่องให้ต่ำกว่า 15 องศาสำหรับข้อต่อสากลเดี่ยว และต่ำกว่า 25 องศาสำหรับประเภทคาร์ดานคู่ (CV) มุมการติดตั้งเหนือค่าเหล่านี้จะยังคงใช้งานได้ แต่อาจลดอายุการใช้งานของตลับลูกปืนตามสัดส่วน ตัวอย่างเช่น การทำงานที่อุณหภูมิ 20 องศาใน Universal Coupling ตัวเดียวอาจลดอายุการใช้งานของตลับลูกปืนลงเหลือ 4,000 ชั่วโมง โรงงานของเรามีแผนภูมิปัจจัยการปรับตัวในชีวิตพร้อมกับการจัดส่ง Universal Coupling ทุกครั้ง ในระหว่างการติดตั้ง ให้เล็งไปที่มุมที่เล็กที่สุดที่เป็นไปได้เสมอ แต่อย่ากังวลว่าจะทำมุมเป็นศูนย์ นั่นคือความสวยงามของข้อต่อสากล

คำถามที่ 5: ฉันจะรู้ได้อย่างไรว่าการติดตั้ง Universal Coupling ของฉันไม่ตรงแนวเกินไป แม้แต่ความจุของ Coupling ก็ตาม

คำตอบ: มีสัญญาณสามประการที่บ่งบอกถึงความเยื้องศูนย์ที่มากเกินไประหว่างการติดตั้ง: ประการแรก คุณไม่สามารถเลื่อน Universal Coupling ลงบนเพลาทั้งสองจนสุดโดยไม่ต้องออกแรง ประการที่สอง เมื่อคุณหมุนชุดประกอบด้วยมือ คุณจะรู้สึกถึงจุดแคบที่ชัดเจนหนึ่งครั้งต่อการปฏิวัติ ประการที่สาม ดูเหมือนว่าสลักเกลียวยึดจะมีปัญหาในการยึดแนว หากคุณสังเกตเห็นสิ่งเหล่านี้ ให้วัดความเยื้องศูนย์เชิงมุมและออฟเซ็ตโดยใช้ขอบตรงและไม้โปรแทรกเตอร์ หากค่าเกินกว่าพิกัดตารางผลิตภัณฑ์ของเรา คุณต้องเปลี่ยนตำแหน่งอุปกรณ์หรือใช้ข้อต่อสากลซีรีส์ที่ใหญ่กว่า Raydafon Technology Group Co.,Limited ให้การสนับสนุนด้านเทคนิคฟรีเพื่อวินิจฉัยปัญหาการติดตั้งผ่านการตรวจสอบภาพถ่ายหรือวิดีโอ เพื่อให้มั่นใจว่าคุณจะไม่คาดเดาวิธีการจัดตำแหน่ง

สรุป: ทำให้การติดตั้งครั้งต่อไปของคุณง่ายขึ้นด้วยข้อต่อสากลของเรา

การติดตั้งและการจัดตำแหน่งเครื่องจักรไม่จำเป็นต้องใช้เวลานาน มีราคาแพง หรือน่าหงุดหงิดอีกต่อไป ตามที่เราได้อธิบายไว้อย่างละเอียดแล้ว Universal Coupling คุณภาพสูงจาก Raydafon Technology Group Co.,Limited จะจัดการกับความท้าทายหลักของการวางแนวเพลาไม่ตรง ด้วยการขจัดความจำเป็นในการใช้เครื่องมือเลเซอร์ที่มีความแม่นยำ ลดเวลาในการติดตั้งลงมากกว่าครึ่ง และให้ความสามารถในการรองรับตามแนวแกนและเชิงมุม Universal Coupling ของเราช่วยให้ทีมบำรุงรักษาของคุณบรรลุประสิทธิภาพระบบขับเคลื่อนที่เชื่อถือได้ตั้งแต่ครั้งแรกที่พยายาม ไม่ว่าคุณจะตั้งค่าสายการผลิตใหม่ ติดตั้งเครื่องสูบน้ำเพิ่มเติม หรือบำรุงรักษากลุ่มรถเก็บเกี่ยว หลักการของการจัดตำแหน่งที่เรียบง่ายจะถูกนำมาใช้ในระดับสากล

พร้อมที่จะเปลี่ยนแปลงกระบวนการติดตั้งของคุณแล้วหรือยัง?ติดต่อบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ได้แล้ววันนี้เพื่อรับคำปรึกษาเรื่องขนาดฟรี โรงงานของเราสามารถจัดส่งข้อต่อ Universal Coupling รุ่นมาตรฐานได้ภายใน 24 ชั่วโมง และเรายังเสนอความยาวร่องฟันแบบกำหนดเองและการเคลือบที่ต้านทานการกัดกร่อนสำหรับสภาพแวดล้อมที่รุนแรง การซื้อข้อต่อทุกครั้งจะมีคำแนะนำการจัดตำแหน่งฉบับย่อและการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน อย่าปล่อยให้ขั้นตอนการจัดตำแหน่งที่ซับซ้อนทำให้โครงการของคุณล่าช้า ขอใบเสนอราคาหรือตัวอย่างทางวิศวกรรมทันที แล้วสัมผัสประสบการณ์ความแตกต่างที่เกิดขึ้นจากการลดความซับซ้อนอย่างแท้จริง
