กระบอกไฮดรอลิกถ่วงน้ำหนักเครน
  • กระบอกไฮดรอลิกถ่วงน้ำหนักเครนกระบอกไฮดรอลิกถ่วงน้ำหนักเครน
  • กระบอกไฮดรอลิกถ่วงน้ำหนักเครนกระบอกไฮดรอลิกถ่วงน้ำหนักเครน

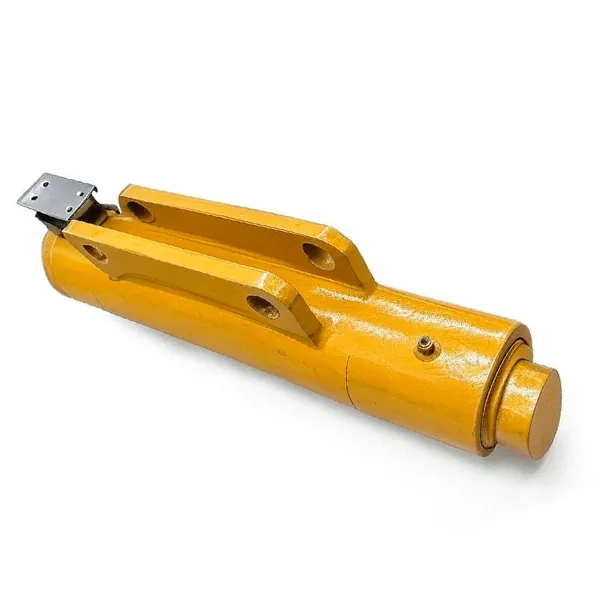

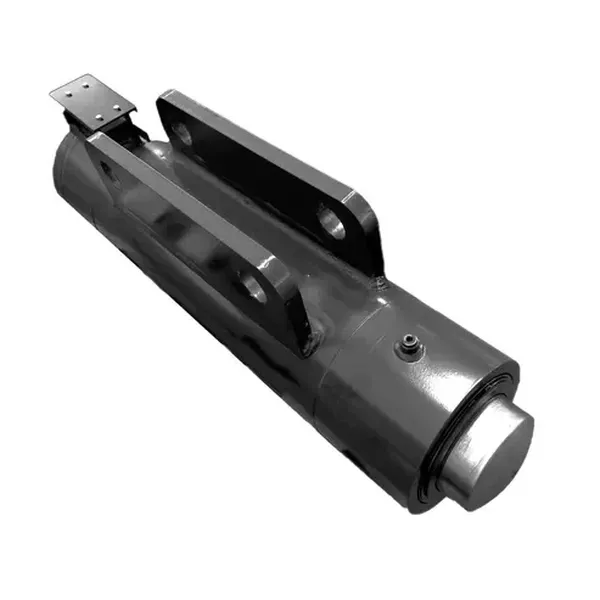

กระบอกไฮดรอลิกถ่วงน้ำหนักเครน

กระบอกไฮดรอลิกถ่วงน้ำหนักเครนสำหรับเครนเคลื่อนที่และอุปกรณ์ท่าเรือ ย้ายบล็อกถ่วงแบบเรียลไทม์เพื่อให้บูมแกว่งไปแกว่งมาภายใน ±1° และลดการหยุดทำงานที่ไม่สมดุล สร้างขึ้นสำหรับเครนสำหรับทุกพื้นที่ระดับ QAY220 ขนาด 200–220 ตัน

เบื่อΦ200 มม· ร็อดΦ100 มม· จังหวะ180 มม· ความกดดันในการทำงาน25/40 เมกะปาสคาล· น้ำหนัก124 กก· เลขที่วาดQAY220.12/13A-00· เหล็กโลหะผสมคลาส 35CrMo · โรงงาน ISO 9001 · ขั้นต่ำ 1 ชิ้น · มีระยะชักแบบกำหนดเอง · เสนอราคาภายใน 24 ชั่วโมง

เจาะ Φ200 · ร็อด Φ100 · 25/40 MPa · โรงงาน OEM

กระบอกไฮดรอลิกถ่วงน้ำหนักเครนสำหรับเครนเคลื่อนที่และอุปกรณ์ท่าเรือ — กำหนดจังหวะเองได้ เสนอราคาได้ตลอด 24 ชั่วโมง

Raydafon ผลิตกระบอกไฮดรอลิกถ่วงน้ำหนักของเครนที่ช่วยให้บูมของคุณสมดุลเมื่อโหลดเคลื่อนที่ สร้างจากเหล็กโลหะผสมที่มีความแข็งแรงสูงพร้อมการเคลือบพื้นผิวชุบโครเมียมหรือป้องกันการกัดกร่อน ให้แรงที่เสถียร การควบคุมการแกว่งของบูม ±1° และประหยัดพลังงานได้มากกว่า 15% เมื่อเทียบกับกระบอกสูบทั่วไปที่โหลดเท่ากัน อุปทานโดยตรงจากโรงงานจาก Ningbo ประเทศจีน — การควบคุมกระบวนการ ISO 9001 ขั้นต่ำ 1 ชิ้น มีระยะชักแบบกำหนดเองและอินเทอร์เฟซการติดตั้ง

เบื่อ)
Φ200 มม
ร็อด (ง)
Φ100 มม
โรคหลอดเลือดสมอง (S)
180 มม
ติดตั้งระยะทาง
530 มม
ความดันการทำงาน
25/40 เมกะปาสคาล
น้ำหนัก
124 กก
เลขที่วาด
QAY220.12/13A-00
ขั้นต่ำ
1 ชิ้น

กระบอกไฮดรอลิกถ่วงน้ำหนักของเครนทำอะไรกับเครนของคุณ

กระบอกไฮดรอลิกถ่วงน้ำหนักเป็นตัวกระตุ้นหลักของระบบถ่วงน้ำหนักของเครนเคลื่อนที่ เมื่อบูมขยายออก กระบอกสูบจะเคลื่อนบล็อกถ่วงแบบเรียลไทม์เพื่อรักษาจุดศูนย์ถ่วงของเครนไว้ในซองที่ปลอดภัย หากไม่มีอุปกรณ์นี้ เครนจะต้องใช้เครื่องถ่วงน้ำหนักคงที่ ซึ่งหมายความว่าความสามารถในการยกจะลดลงหรือแชสซีต้องหนักเกินความจำเป็น

กระบอกสูบถ่วงน้ำหนักของ Raydafon ทำงานร่วมกับระบบควบคุมไฮดรอลิกของเครนเพื่อแปลสัญญาณเซ็นเซอร์หรือผู้ปฏิบัติงานให้เป็นตำแหน่งถ่วงที่แม่นยำ ผลลัพธ์ที่ได้คือการเคลื่อนที่ของบูมที่นุ่มนวลขึ้น การแกว่งน้อยลงเมื่อยกของในวันที่มีลมแรง และการปิดระบบโดยไม่คาดคิดจากสัญญาณเตือนความไม่สมดุลน้อยลง สำหรับการจัดหาผู้ซื้อกระบอกไฮดรอลิกอุตสาหกรรมซึ่งเป็นองค์ประกอบที่ส่งผลโดยตรงต่อรอบเวลาและอัตราความปลอดภัยมากที่สุด

หากเครนของคุณใช้ฟังก์ชันถ่วงน้ำหนักอื่น เช่น ระบบ luffing jib ให้เปรียบเทียบเครน luffing กระบอกไฮดรอลิกหรือเรียกดูแบบเต็มๆช่วงกระบอกไฮดรอลิกเครนเคลื่อนที่ก่อนที่จะเลือก

ข้อมูลจำเพาะกระบอกไฮดรอลิกถ่วงน้ำหนักของเครน

รุ่นมาตรฐานด้านล่างนี้ครอบคลุมระบบถ่วงน้ำหนักของเครนเคลื่อนที่ขนาด 200–220 ตันเป็นส่วนใหญ่ มีระยะเจาะ ระยะชัก และระยะการติดตั้งแบบกำหนดเอง — ส่งแบบของคุณแล้วเราจะส่งคืนคำแนะนำขนาดภายใน 24 ชั่วโมง

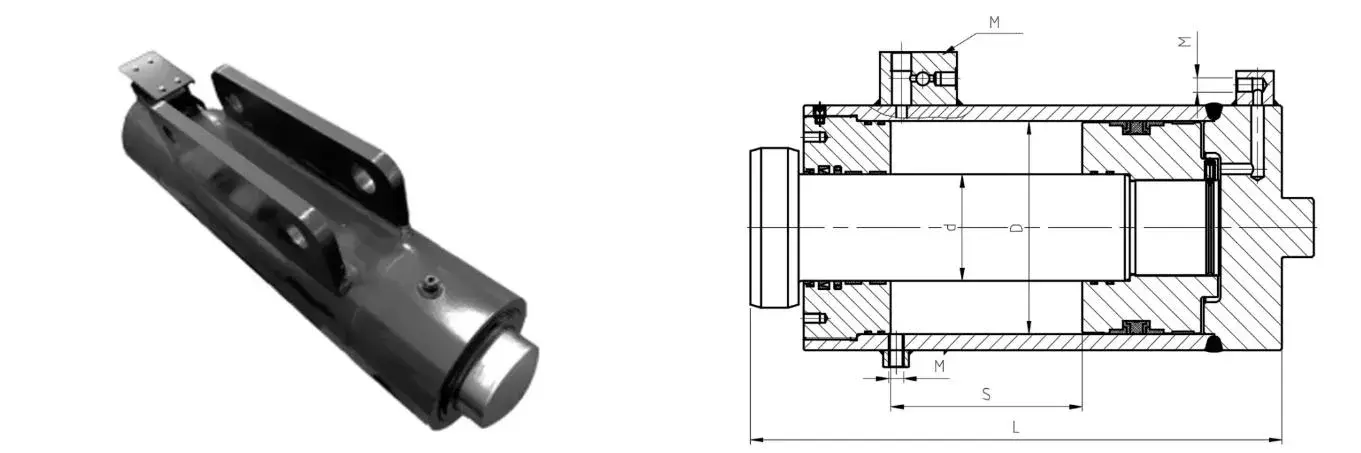

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

การเขียนแบบมิติกระบอกไฮดรอลิกถ่วงน้ำหนักเครน — QAY220.12/13A-00

กระบอกไฮดรอลิกถ่วงน้ำหนักเครนมาตรฐาน — ข้อมูลทางเทคนิค
ชื่อกระบอกสูบ เลขที่วาด เบื่อ ร็อด ดี โรคหลอดเลือดสมอง เอส ติดตั้งระยะทาง L ความดันการทำงาน อินเตอร์เฟซเอ็ม น้ำหนัก
กระบอกไฮดรอลิกถ่วงน้ำหนัก QAY220.12/13A-00 Φ200 มม Φ100 มม 180 มม 530 มม 25 เมกะปาสคาล / 40 เมกะปาสคาล 3-G1/4 · M20×1.5 · 2-M14×1.5 124 กก
เจาะ Φ200 มม ก้าน Φ100 มม ระยะชัก 180 มม 25/40 เมกะปาสคาล 124 กก QAY220.12/13A-00

ไม่ใช่ขนาดที่คุณต้องการใช่ไหม? นอกจากนี้เรายังสร้างกระบอกสูบถ่วงน้ำหนักแบบกำหนดเองสำหรับประเภทน้ำหนักของเครนอื่นๆ ด้วย ส่งอินเทอร์เฟซการเจาะ ระยะชัก ความดัน และการติดตั้ง — หรือเพียงส่งต่อหมายเลขการวาดของคุณ — แล้ววิศวกรของเราจะยืนยันการจับคู่

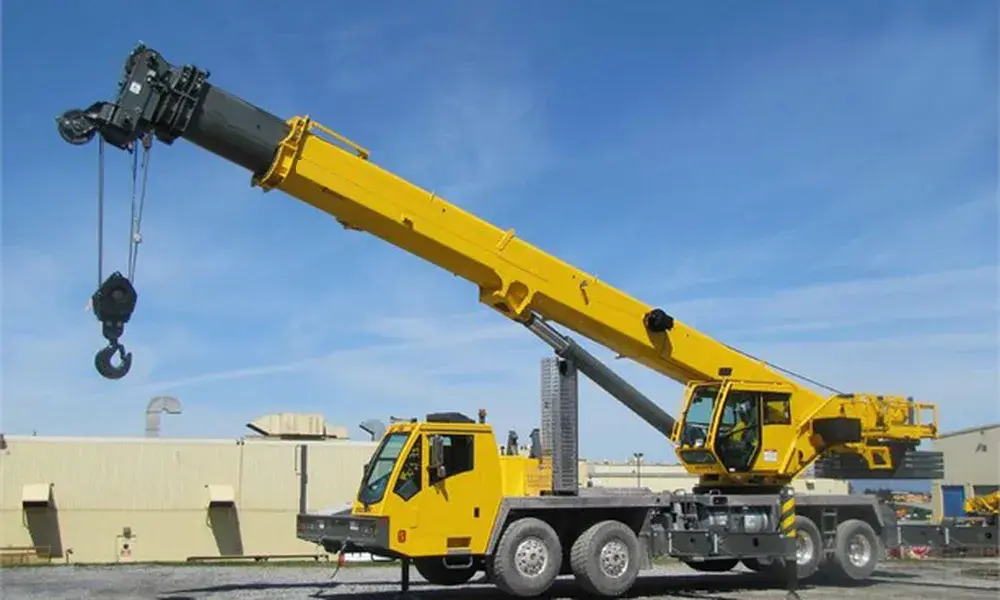

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

เหตุใดวิศวกรฝ่ายจัดซื้อจึงเลือกกระบอกสูบถ่วงน้ำหนัก Raydafon

เหตุผลทางการค้าสามประการที่ทำให้มีคำสั่งซื้อซ้ำ:ระยะเวลาการบริการนานขึ้น ค่าแรงในการบำรุงรักษาลดลง และแรงที่สม่ำเสมอตลอดจังหวะ.

01

ตัวเหล็กโลหะผสมที่มีความแข็งแรงสูง

ทนต่อแรงดันสูงและภาระหนักโดยไม่เสียรูปภายใต้การทำงานต่อเนื่อง พื้นผิวการชุบโครเมี่ยมหรือการเคลือบป้องกันการกัดกร่อนจัดการกับสภาพพื้นที่ชื้น สเปรย์เกลือ และมีฝุ่น

02

ตำแหน่งที่แม่นยำ

ทำงานร่วมกับระบบควบคุมไฮดรอลิกของเครนเพื่อการเทเลสโคปิงที่ราบรื่น — การเปลี่ยนตำแหน่งน้ำหนักถ่วงอย่างรวดเร็วระหว่างการยก และการปรับสมดุลระดับมิลลิเมตรในระหว่างการจัดวางแบบละเอียด

03

การติดตั้งแบบโมดูลาร์

เหมาะกับจุดยึดเครนที่มีอยู่โดยไม่ต้องดัดแปลงขนาดใหญ่ สามารถเข้าถึงซีลและพอร์ตบริการได้ด้วยเครื่องมือมาตรฐาน การเปลี่ยนซีลส่วนใหญ่จะเสร็จสิ้นภายใน 30 นาทีที่ไซต์งาน

04

ประหยัดพลังงาน

แรงที่ส่งออกจะปรับตามเวลาจริงตามสภาพการทำงาน เมื่อเทียบกับกระบอกสูบทั่วไปที่มีความแข็งแรงเท่ากัน การใช้พลังงานจะลดลงมากกว่า 15%

การใช้งาน: ที่ที่ผู้ซื้อติดตั้งกระบอกสูบเหล่านี้

กระบอกไฮดรอลิกถ่วงน้ำหนักจะถูกระบุทุกที่ที่เครนต้องรักษาสมดุลในขณะที่ตำแหน่งโหลดหรือบูมเปลี่ยนไป การติดตั้งทั่วไป ได้แก่ :

ท่าเรือคอนเทนเนอร์เครน เครนขนส่งสินค้าถึงฝั่ง ทาวเวอร์เครน รถเครนเคลื่อนที่ทุกพื้นที่ รถเครนตีนตะขาบ เครนติดตั้งกังหันลม เครื่องจักรกลหนัก การก่อสร้างโครงสร้างเหล็ก การยกอาคารสำเร็จรูป เครนโครงสำหรับตั้งสิ่งของอู่ต่อเรือ

ต้องการฟังก์ชันเครนที่เกี่ยวข้องหรือไม่? ทบทวนฉบับเต็มชุดกระบอกไฮดรอลิกเครนเคลื่อนที่หรือช่วงกระบอกไฮดรอลิกแบบยืดไสลด์สำหรับการใช้งานส่วนขยายบูม

กระบอกสูบถ่วงน้ำหนักแบบกำหนดเอง — OEM, ฉลากส่วนตัว และการผลิตแบบเขียนแบบ

Raydafon เป็นผู้ผลิตกระบอกไฮดรอลิก OEM ไม่ใช่บริษัทการค้า การปรับแต่งเกิดขึ้นภายในโรงงาน ISO 9001 ของเราในเมืองหนิงโป ประเทศจีน ซึ่งเป็นแนวเดียวกับที่สร้างกระบอกสูบมาตรฐานของเรา

A

ขนาดเจาะและก้าน

เจาะตั้งแต่ Φ40 มม. ถึง Φ400 มม. ก้านชุบฮาร์ดโครมพร้อมเส้นผ่านศูนย์กลางที่กำหนดเองและความขรุขระของพื้นผิว

B

จังหวะและการติดตั้ง

ความยาวระยะชักที่กำหนดเอง ระยะการติดตั้ง รูพิน หน้าแปลน หรือการติดตั้งรองแหนบตามต้องการ

C

แรงดันและซีล

แรงดันใช้งานสูงถึง 40 MPa ขึ้นไป ยี่ห้อซีลที่ตรงกับอุณหภูมิการทำงานและของเหลวของคุณ

D

การเคลือบและการทำเครื่องหมาย

ชุบโครเมี่ยม เคลือบป้องกันการกัดกร่อน หรือการทาสี มีป้ายชื่อและเครื่องหมายฉลากส่วนตัว

ส่งแบบร่าง PDF, DWG, DXF หรือ STEP พร้อมอินเทอร์เฟซความกดดันในการทำงาน การไหล และการติดตั้งของคุณ วิศวกรของเราจะส่งคืนขนาดที่แนะนำและราคาโรงงานภายใน 24 ชั่วโมง

การควบคุมคุณภาพ การรับรอง และการรับประกัน 12 เดือน

กระบอกสูบถ่วงน้ำหนักทุกกระบอกผ่านเส้นทางการตรวจสอบที่จัดทำเป็นเอกสารก่อนการจัดส่ง ซึ่งเป็นหลักฐานที่ผู้ซื้อจากต่างประเทศใช้ในการอนุมัติผู้ขายและการตรวจสอบขาเข้า

  • กระบวนการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001
  • บันทึกการตรวจสอบเหล็กขาเข้าและการรักษาความร้อน
  • รายงานการคว้านรู ความหนาของแท่งโครเมียม และความหยาบของพื้นผิว
  • ทดสอบแรงดันที่แรงดันใช้งานพิกัด 1.5 เท่า ก่อนบรรจุ
  • การตรวจสอบความพอดีของซีล ระยะชัก และขนาดการติดตั้ง
  • การรับประกันแบบจำกัดเงื่อนไข 12 เดือนสำหรับข้อบกพร่องในการผลิต

วิธีการสั่งซื้อ: MOQ, เวลานำ, การบรรจุและการจัดส่ง

ขั้นต่ำ

1 ชิ้น

ขนาดมาตรฐาน จัดส่งตั้งแต่ 1 ชิ้น การกำหนดราคาตามปริมาณตั้งแต่ 20 ชิ้นสำหรับโครงการ OEM

ตะกั่ว

15 – 30 วัน

หลังจากยืนยันการวาดและฝากเงินแล้ว การออกแบบที่กำหนดเองอาจขยายได้ถึง 45 วัน

หีบห่อ

กล่องไม้

ฟิล์มป้องกันสนิม VCI สารดูดความชื้น พาเลทแบบกำหนดเองสำหรับการเจาะขนาดใหญ่ บรรจุภัณฑ์มาตรฐานส่งออก

เรือ

ทะเล / อากาศ / ด่วน

เงื่อนไข EXW, FOB, CIF และ DDP เอกสารการส่งออกแบบเต็ม: CI, PL, CO, แบบฟอร์ม A/E, ใบรับรองวัสดุ

กระบอกไฮดรอลิกถ่วงน้ำหนักของเครน — คำถามที่พบบ่อยสำหรับผู้ซื้อ

กระบอกไฮดรอลิกถ่วงน้ำหนักของเครนมีหน้าที่อะไร?

โดยจะเคลื่อนย้ายบล็อกถ่วงแบบเรียลไทม์เพื่อรักษาจุดศูนย์ถ่วงของเครนให้อยู่ภายในขอบเขตที่ปลอดภัยในขณะที่บูมขยายหรือเคลื่อนย้ายสิ่งของ ช่วยให้แชสซีที่เบากว่าสามารถยกน้ำหนักได้เท่าเดิม ลดการแกว่งของบูม และลดการหยุดทำงานที่เกิดจากสัญญาณเตือนความไม่สมดุล

ข้อกำหนดมาตรฐานของกระบอกสูบถ่วงน้ำหนักของเครนคืออะไร?

เจาะ Φ200 มม. ก้าน Φ100 มม. ช่วงชัก 180 มม. ระยะการติดตั้ง 530 มม. แรงดันใช้งาน 25 MPa และ 40 MPa อินเทอร์เฟซ 3-G1/4 · M20×1.5 · 2-M14×1.5 น้ำหนัก 124 กก. หมายเลขวาด QAY220.12/13A-00

คุณสามารถปรับแต่งอินเทอร์เฟซของรู ระยะชัก และการติดตั้งได้หรือไม่

ใช่. เราสร้างกระบอกสูบถ่วงน้ำหนักแบบกำหนดเองที่มีรูตั้งแต่ Φ40 มม. ถึง Φ400 มม. ระยะชักและระยะการติดตั้งแบบกำหนดเอง การติดตั้งรูพินหรือหน้าแปลน และเกลียวเชื่อมต่อที่จำเป็น ส่งรูปวาด PDF, DWG, DXF หรือ STEP แล้วเราจะเสนอราคาภายใน 24 ชั่วโมง

แรงดันใช้งานสูงสุดคือเท่าไร?

รุ่นมาตรฐานได้รับการจัดอันดับ 25 MPa ต่อเนื่องและสูงสุด 40 MPa สามารถจัดระดับความดันให้สูงขึ้นได้ตามคำขอโดยเลือกซีลที่ตรงกันและความหนาของก้านโครเมี่ยม

ขั้นต่ำ เวลานำและการรับประกันคืออะไร?

ขั้นต่ำ 1 ชิ้นสำหรับขนาดมาตรฐาน ระยะเวลาดำเนินการ 15-30 วันหลังจากยืนยันการวาดและการฝากเงิน การรับประกันแบบจำกัดเงื่อนไข 12 เดือนสำหรับข้อบกพร่องในการผลิต เอกสารส่งออกฉบับสมบูรณ์ที่มาพร้อมกับการจัดส่งทุกครั้ง

เครนรุ่นใดบ้างที่ใช้กระบอกถ่วงน้ำหนักนี้

ได้รับการออกแบบมาสำหรับเครนเคลื่อนที่ระดับ QAY220 และเครนสำหรับทุกพื้นที่ขนาด 200–220 ตัน นอกจากนี้เรายังจัดหากระบอกสูบถ่วงน้ำหนักสำหรับประเภทน้ำหนักอื่นๆ — ส่งรุ่นเครนและหมายเลขแบบของคุณเพื่อตรวจสอบความเข้ากันได้

ฉันจะติดตั้งกระบอกถ่วงน้ำหนักบนเครนที่มีอยู่ได้อย่างไร

กระบอกสูบใช้การออกแบบการติดตั้งแบบโมดูลาร์ที่เหมาะกับจุดติดตั้งเครนที่มีอยู่โดยไม่ต้องดัดแปลงที่สำคัญ ตรวจสอบเส้นผ่านศูนย์กลางของหมุดยึด ระยะการติดตั้ง และส่วนต่อประสานไฮดรอลิกก่อนสั่งซื้อ ภาพวาดการติดตั้งโดยละเอียดมีให้พร้อมกับการจัดส่ง วิศวกรของเราสามารถตรวจสอบแผนการติดตั้งของคุณก่อนส่งมอบ

ฉันสามารถสั่งซื้อตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?

ใช่. คำสั่งซื้อตัวอย่างได้รับการยอมรับสำหรับขนาดมาตรฐาน ต้นทุนตัวอย่างและค่าขนส่งจะเสนอราคาแยกต่างหากและสามารถเครดิตกับคำสั่งซื้อจำนวนมากครั้งแรกได้
