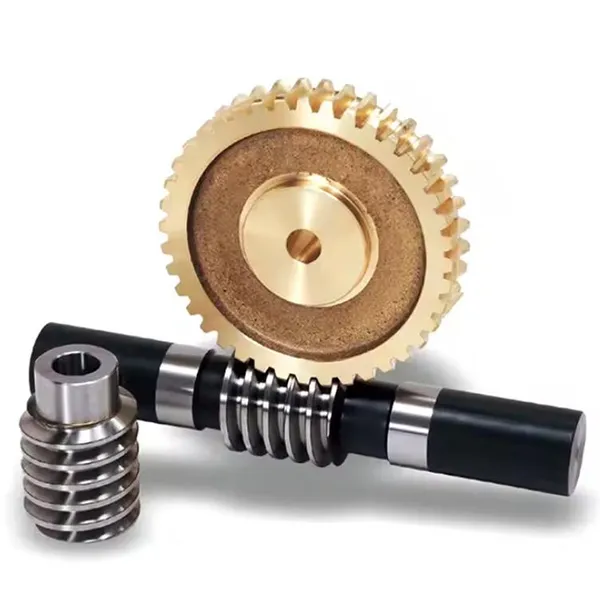

เกียร์เวิร์มเพล็กซ์

ข้อกำหนดผลิตภัณฑ์

เพล็กซ์เพล็กซ์หรือคู่นำหนอนคู่มีหนอนที่มีปีกที่ออกแบบมาด้วยโมดูลที่แตกต่างกันเล็กน้อยและความฉลาดทางเส้นผ่าศูนย์กลางสร้างมุมตะกั่วที่แตกต่างกันในแต่ละโปรไฟล์ฟัน สิ่งนี้ส่งผลให้ความหนาของฟันเพิ่มขึ้นเรื่อย ๆ ตามความยาวของหนอนและช่องว่างของด้ายที่แคบลงทำให้สามารถควบคุมฟันเฟืองได้อย่างแม่นยำ

บนล้อหนอนโมดูลที่แตกต่างกันจะสร้างค่าสัมประสิทธิ์การปรับแต่งภาคผนวกที่ไม่ซ้ำกันและเส้นผ่านศูนย์กลางวงกลมกลิ้งในแต่ละด้านทำให้เกิดโปรไฟล์ด้านหน้าและด้านหลังที่แตกต่างกัน อย่างไรก็ตามความหนาของฟันและช่องว่างยังคงสอดคล้องกับเส้นรอบวงของล้อ

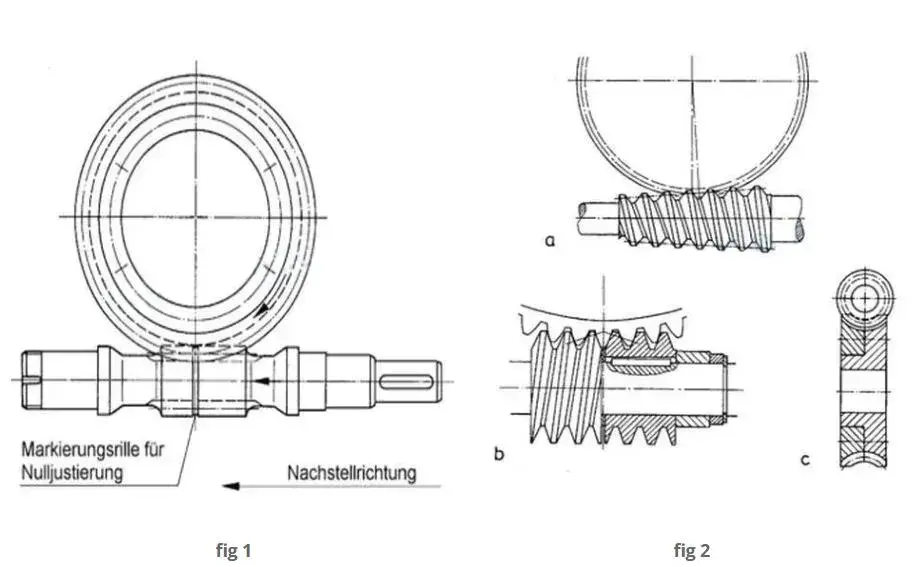

แบคแลชถูกปรับโดยการขยับตัวหนอนเพื่อจัดแนวความหนาของฟันที่เหมาะสมกับล้อเพื่อให้ได้ระดับฟันเฟืองที่ต้องการ (ดูรูปที่ 1) วิธีนี้ช่วยให้การปรับจูนแบ็คแลชที่ง่ายและแม่นยำในระหว่างการติดตั้งและการปรับอย่างต่อเนื่องสำหรับเกียร์ที่สวมใส่โดยไม่ส่งผลกระทบต่อการสัมผัสฟันหรือ meshing

วิธีการปรับแบ็คแลชทางเลือกรวมถึง: การปรับเปลี่ยนระยะทางกลางโดยใช้ฮับประหลาดสำหรับเพลาหนอนและล้อ การเคลื่อนที่ของหนอนเรียว (รูปที่ 2A) การแยกหนอนออกเป็นสองส่วนที่สามารถหมุนหรือขยับได้สัมพันธ์กัน (ระบบ OTT, รูปที่ 2B); หรือแบ่งล้อออกเป็นสองแผ่นที่ปรับได้ (รูปที่ 2C)

หมายเหตุการประกอบหมายเหตุ

เฟืองเวิร์มดูเพล็กซ์ Raydafon ของเรามีโมดูลัสฟันที่แตกต่างกันทางด้านซ้ายและขวาดังนั้นเฟืองหนอนจะต้องจัดตำแหน่งอย่างแม่นยำในระหว่างการติดตั้ง นี่คือขั้นตอนสำคัญบางประการที่ควรจำไว้:

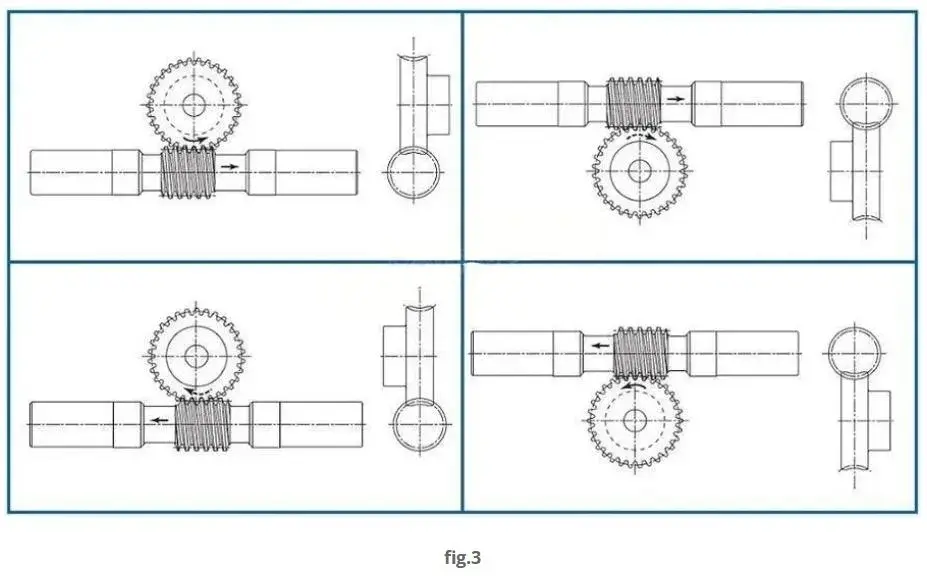

ก่อนการติดตั้งให้ตรวจสอบเครื่องหมายทิศทางการประกอบ เกียร์เวิร์มคู่และเฟืองหนอนแต่ละตัวมีลูกศรติดอยู่ซึ่งเป็น "เข็มทิศ" การติดตั้ง เมื่อติดตั้งจากด้านหน้าคุณต้องตรวจสอบให้แน่ใจว่าลูกศรของเฟืองหนอนและจุดเกียร์หนอนในทิศทางเดียวกัน (ดูรูปที่ 3) หากทิศทางลูกศรกลับด้านหรือไม่ตรงระยะทางตรงกลางของอุปกรณ์หนอนจะมีขนาดใหญ่เกินไปและจะไม่พอดี แม้ว่าจะมีการติดตั้งแทบจะไม่ได้ แต่การติดตั้งเกียร์จะมีปัญหาและมันจะใช้เวลาไม่นานสำหรับฟันที่จะถูกกระแทกหรือติดขัดซึ่งจะล่าช้าสิ่งต่าง ๆ !

ตรวจสอบตำแหน่งอ้างอิง

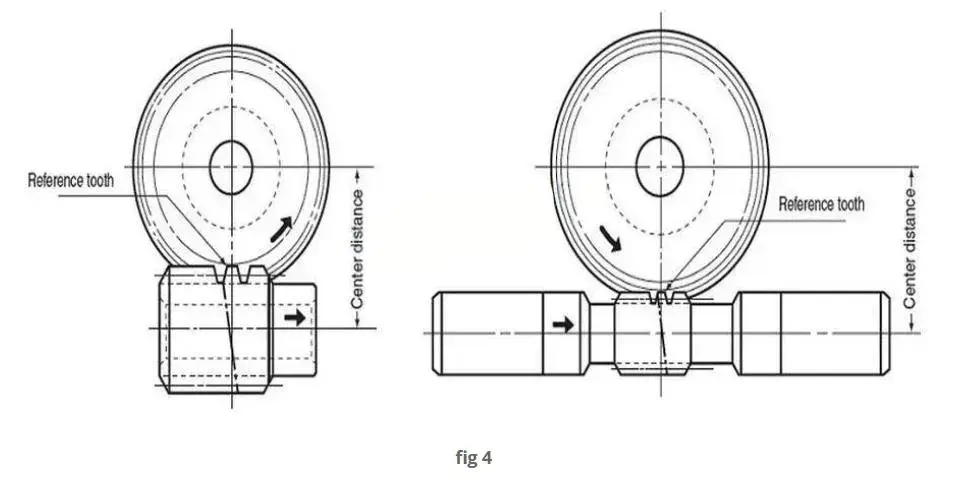

V-groove (60 °, ลึก 0.3 มม.) ที่ปลายปลายของฟันหนอนเพล็กซ์ทำเครื่องหมายฟันอ้างอิง ชุดเกียร์จะได้รับฟันเฟืองใกล้ศูนย์ (± 0.045) เมื่อฟันอ้างอิงนี้สอดคล้องกับจุดศูนย์กลางการหมุนของวงเวิร์มที่ระยะทางกลางที่ระบุ“ A” (ดูรูปที่ 4)

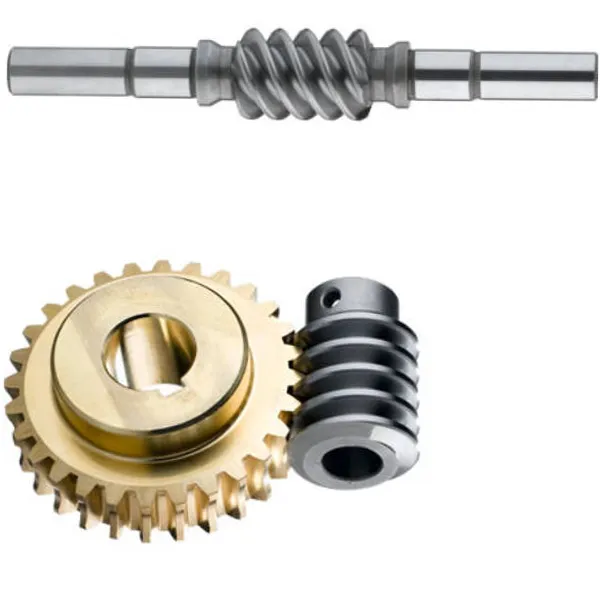

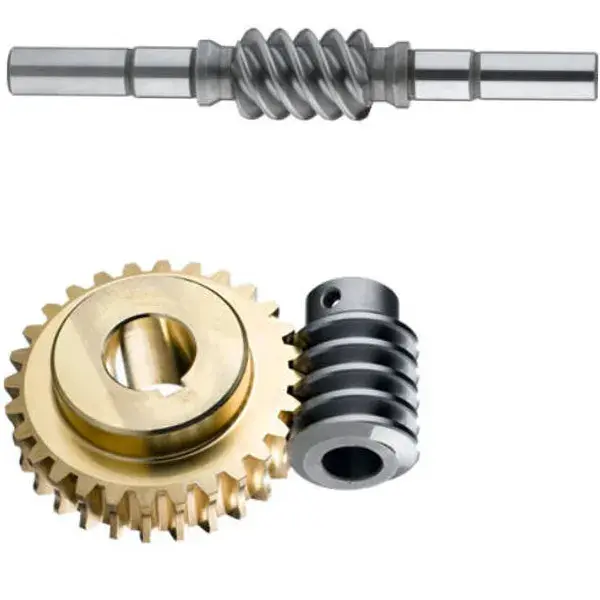

คุณสมบัติของผลิตภัณฑ์

Raydafon ผู้ผลิตที่มีมายาวนานในสาขาการส่งผ่านเครื่องกลในประเทศจีนได้รับความไว้วางใจจากผู้ผลิตเครื่องจักรจำนวนมากโดยให้ลูกค้าด้วยเวิร์มเพล็กซ์คุณภาพสูงในราคาที่ไม่แพงด้วยงานฝีมือที่ยอดเยี่ยมของผู้เชี่ยวชาญในโรงงาน ผลิตภัณฑ์ของเราได้รับการออกแบบมาสำหรับสภาพการทำงานที่ซับซ้อนและข้อดีหลักสามประการทำให้การทำงานของอุปกรณ์ไร้กังวลมากขึ้น

การออกแบบโมดูลัสคู่การส่งที่มีประสิทธิภาพมากขึ้น: เฟืองหนอนเพล็กซ์ของ Raydafon ใช้โมดูลัลที่แตกต่างกันบนพื้นผิวด้านซ้ายและด้านขวาเช่นเดียวกับการติดตั้ง "เครื่องยนต์คู่" บนอุปกรณ์ เกียร์เวิร์มโลหะผสมทองแดงที่มีความแข็งแรงสูงนั้นถูกจับคู่กับหนอนเหล็กอัลลอยด์ปลอมแปลงที่แม่นยำ หลังจากการบดด้วยตนเองแปดครั้งการกัดนั้นแน่นและไม่ลื่นและประสิทธิภาพการส่งผ่านสูงกว่าเกียร์หนอนธรรมดา 20% โรงงานเครื่องจักรสิ่งทอในเจ้อเจียงรายงานว่าหลังจากเปลี่ยนเกียร์หนอนเพล็กซ์ของเราการใช้พลังงานของอุปกรณ์ก็ลดลงมาก

การส่งผ่านสองขั้นตอนแรงบิดสูงและเสียงรบกวนต่ำ: โครงสร้างการส่งสัญญาณสองขั้นตอนที่ไม่เหมือนใครเป็นสองเท่าของแรงบิดของเฟืองหนอนเพล็กซ์ในขณะที่ทำให้เสียงดังอยู่นั้นลดลง ไม่ว่าจะเป็นการปรับแต่งเครื่องมือเครื่องจักรหนักอย่างละเอียดหรือการทำงานอย่างต่อเนื่องของอุปกรณ์ขนส่งขนาดใหญ่ก็สามารถจัดการได้ง่าย โรงงานแปรรูปอาหารในกวางตุ้งกล่าวว่าอุปกรณ์ที่ใช้ทำเสียงดังมากเมื่อทำงาน แต่หลังจากเปลี่ยนเป็นผลิตภัณฑ์ของเราการประชุมเชิงปฏิบัติการจะเงียบกว่ามาก
