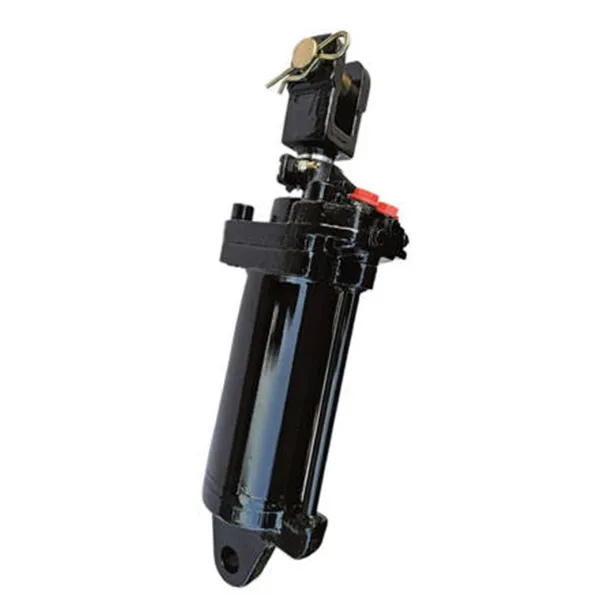

EP-TF1304.55.012 กระบอกยกไฮดรอลิก

ข้อกำหนดทางวิศวกรรมหลัก

ส่วนประกอบผลิตภัณฑ์

การสลับกระบอกเก่าของคุณสำหรับ EP-TF1304.55.012 ทรงกระบอกไฮดรอลิกแบบไฮดรอลิกเป็นการเคลื่อนไหวที่ชาญฉลาด แต่เพื่อให้ได้ประโยชน์สูงสุดจากกระบอกสูบไฮดรอลิกที่ขรุขระนี้คุณจะต้องจับคู่กับส่วนที่เหมาะสม มาพูดถึงสิ่งที่ดีที่สุด

เริ่มต้นด้วยวาล์วควบคุมไฮดรอลิก - ผู้ทำงานเล็ก ๆ น้อย ๆ เหล่านี้จำเป็นต้องติดตามความต้องการการไหลของกระบอกสูบ หากการจัดอันดับ GPM/LPM ของวาล์วของคุณต่ำเกินไปมันจะอุดตันระบบทำให้การเคลื่อนไหวของทรงกระบอกไฮดรอลิกของอุตสาหกรรมช้าลง ไม่มีใครต้องการการตั้งค่าที่ล้าหลังดังนั้นการจับคู่วาล์วกับความต้องการของกระบอกสูบจึงไม่สามารถต่อรองได้

จากนั้นก็มีปั๊มไฮดรอลิก หากคุณกำลังอัพเกรดเป็นทรงกระบอกยกไฮดรอลิกที่ดีกว่าแบบนี้ปั๊มปัจจุบันของคุณอาจไม่ตัด คุณต้องตรวจสอบว่าสามารถผลักของเหลวให้เพียงพอเพื่อให้กระบอกสูบเคลื่อนที่ด้วยความเร็วที่คุณต้องการหรือไม่ ปั๊มที่มีขนาดเล็กกว่าจะระงับได้แม้กระทั่งกระบอกสูบไฮดรอลิกที่ใช้งานหนักที่สุดที่ยากที่สุดดังนั้นอย่าข้ามการตรวจสอบนี้

และอย่ามองข้ามพื้นฐาน: ของเหลวไฮดรอลิกชั้นนำและตัวกรอง คิดว่าพวกเขาเป็นสายเลือดของกระบอกสูบไฮดรอลิกลิฟท์ของคุณ ของเหลวที่สะอาดช่วยให้ซีลอยู่ในรูปทรงหยุดการรั่วไหลและการสึกหรอที่สามารถปรับประสิทธิภาพได้ การข้ามของของเหลวราคาถูกหรือตัวกรองเก่าเป็นวิธีที่รวดเร็วในการลดอายุการใช้งานของกระบอกสูบไฮดรอลิกที่เชื่อถือได้นี้ - ดังนั้นจึงมีขนาดเล็ก ๆ น้อย ๆ ที่นี่มันคุ้มค่า

วิธีการคำนวณความสามารถในการยกของกระบอกไฮดรอลิก

การพิจารณาว่ากระบอกไฮดรอลิกสามารถยกได้นั้นไม่ใช่แค่การออกกำลังกายทางคณิตศาสตร์ - มันเป็นกุญแจสำคัญในการเลือกอุปกรณ์ที่เหมาะสมสำหรับอุปกรณ์ของคุณ ไม่ว่าคุณจะใช้กระบอกยกไฮดรอลิกสำหรับลิฟท์กรรไกรการเคลื่อนย้ายวัสดุที่ตรงขึ้นหรือยกรถยนต์ได้รับขนาดที่เหมาะสมจะช่วยให้สิ่งต่าง ๆ ปลอดภัยทำงานได้ดีและจากการคิดต้นทุนมากกว่าที่จำเป็น

เริ่มต้นด้วยสูตรพื้นฐาน - ไม่จำเป็นต้องทำมากเกินไป แรงยกลงมาถึงความดันเวลาในพื้นที่ที่มีประสิทธิภาพของกระบอกสูบ ในตัวชี้วัดแรง (ในนิวตัน) = ความดัน (ปาสคอล) ×พื้นที่ (ตารางเมตร) สำหรับ Imperial นั้นเป็นแรง (ปอนด์) = ความดัน (PSI) ×พื้นที่ (ตารางนิ้ว) เพื่อให้ได้พื้นที่เพียงใช้เวลาπ (ครึ่งหนึ่งของเส้นผ่านศูนย์กลางเจาะ) กำลังสอง สมมติว่าคุณมีกระบอกสูบไฮดรอลิกหนักที่ใช้งานหนักพร้อมเจาะ 100 มม. (นั่นคือประมาณ 3.94 นิ้ว) ที่ 200 บาร์ (ประมาณ 2,900 psi) พื้นที่จะอยู่ที่ 3.14 เท่า (0.05 เมตรกำลังสอง) ซึ่งคือ 0.00785 ตารางเมตร คูณด้วย 200 ×10⁵ Pascals และคุณกำลังมองหากองกำลังของนิวตันประมาณ 15,700 แห่งเพื่อจัดการกับโหลดที่ยากลำบาก

ถัดไปอย่าลืมความยาวจังหวะ คุณต้องยกสูงแค่ไหนขึ้นอยู่กับว่า ไม่ว่าจะเป็นกระบอกยกไฮดรอลิกขนาดกะทัดรัดสำหรับตัวปรับระดับท่าเรือหรือหนึ่งจังหวะยาวสำหรับลิฟท์ telescopic ตรวจสอบให้แน่ใจว่าจังหวะนั้นตรงกับการเคลื่อนไหวแนวตั้งที่คุณต้องการ สั้นเกินไปและคุณไม่สามารถเข้าถึงได้ นานเกินไปและคุณกำลังเสียพื้นที่

จากนั้นก็มีสิ่งต่าง ๆ ในโลกแห่งความจริงที่ตัดเข้าไปในแรงทางทฤษฎี-กรงเล็บ, มุมที่กระบอกสูบติดตั้งอยู่ที่ความเร็วของมันเคลื่อนไหวเร็วแค่ไหน นั่นเป็นเหตุผลที่คุณเพิ่มปัจจัยด้านความปลอดภัยโดยปกติ 1.2 ถึง 1.5 สำหรับถังยกไฮดรอลิกในแนวตั้งในจุดวิกฤตเช่นลิฟต์หรือแพลตฟอร์มทางอากาศระยะขอบพิเศษนั้นไม่ได้เป็นทางเลือก - เป็นสิ่งที่ต้องทำให้สิ่งต่าง ๆ ปลอดภัย

สุดท้ายตรวจสอบว่าทรงกระบอกติดตั้งอย่างไร วิธีที่แนบมามีผลต่อการถ่ายโอนแรงที่ดี หากคุณใช้กระบอกยก OEM ไฮดรอลิกในการตั้งค่าที่กำหนดเองตรวจสอบให้แน่ใจว่าจุดติดตั้งสามารถจัดการกับโหลดเต็มได้โดยไม่ต้องงอหรือเสื่อมสภาพ ไม่ว่าคุณจะต้องการกระบอกยกไฮดรอลิกที่ออกฤทธิ์เดี่ยวสำหรับการยกตารางหรือชุดที่ออกฤทธิ์สองครั้งสำหรับงานแนวตั้งทีมงานของเราที่ Raydafon สามารถช่วยตอกตะปูขนาดและการตั้งค่าที่เหมาะสม เพียงแค่บอกเราถึงโหลดจังหวะและความกดดันและเราจะแนะนำคุณไปยังกระบอกสูบไฮดรอลิกที่เหมาะสมสำหรับงาน

คำถามที่พบบ่อย

Q1: ฉันจะรู้ได้อย่างไรว่ากระบอกสูบปัจจุบันของฉันมีขนาดเล็กกว่าสำหรับงานหรือไม่?

ตอบ: สัญญาณทั่วไปรวมถึงการไม่สามารถยกโหลดที่ได้รับการจัดอันดับของเครื่องทำงานช้ามากแม้ว่าเครื่องยนต์จะอยู่ที่รอบต่อนาทีสูงหรือวาล์วบรรเทาแรงดันของระบบของคุณเปิดใช้งานบ่อยครั้งในระหว่างการใช้งานปกติ

Q2: สัญญาณของการรั่วไหลของซีลลูกสูบภายในคืออะไร?

ตอบ: สัญญาณที่ชัดเจนที่สุดคือ "ทรงกระบอกดริฟท์" ซึ่งโหลดที่ยกขึ้นช้าลงอย่างช้าๆโดยไม่มีอินพุตควบคุมใด ๆ นอกจากนี้คุณยังอาจสังเกตเห็นการสูญเสียพลังงานและรอบเวลาที่ช้ากว่าปกติ

Q3: ฉันสามารถเปลี่ยนกระบอกสูบของฉันด้วยอันที่ใหญ่กว่าเพื่อให้ได้พลังงานมากขึ้นได้หรือไม่?

ตอบ: ในขณะที่กระบอกสูบเจาะขนาดใหญ่ให้แรงมากขึ้นคุณต้องตรวจสอบให้แน่ใจว่าส่วนที่เหลือของระบบของคุณ (ปั๊ม, วาล์ว, ท่อ) สามารถให้การไหลที่เพียงพอ คุณต้องตรวจสอบว่ามิติทางกายภาพของกระบอกสูบใหม่และจุดติดตั้งจะพอดีกับเครื่องของคุณ ปรึกษาผู้เชี่ยวชาญหากคุณไม่แน่ใจ

Q4: กระบอกไฮดรอลิกของฉันรั่วไหลจากจุดสิ้นสุดที่ก้านออกมา สิ่งนี้หมายความว่าอย่างไร?

ตอบ: สิ่งนี้บ่งชี้ถึงความล้มเหลวของซีลก้านซึ่งอาจเกิดจากก้านที่ได้คะแนนหรือเสียหายการปนเปื้อนหรือการสึกหรออย่างง่าย EP-TF1304.55.012 ที่ปัดน้ำฝนหนักและก้านโครเมี่ยมแข็งได้รับการออกแบบมาเพื่อลดปัญหาที่พบบ่อยนี้
