ลักษณะสำคัญของเกียร์ความแม่นยำสูงคืออะไร?

ในวิศวกรรมเครื่องกลสมัยใหม่ เกียร์ที่มีความแม่นยำสูงคือฮีโร่ที่ไม่มีใครรู้จักซึ่งช่วยให้ทุกอย่างตั้งแต่ระบบส่งกำลังของยานยนต์และหุ่นยนต์อุตสาหกรรมไปจนถึงแอคทูเอเตอร์ด้านการบินและอวกาศและเครื่องจักรเทอร์โบความเร็วสูง แต่สิ่งที่แตกต่างอย่างชัดเจนคือความสูงเกียร์ที่แม่นยำจากเกียร์ธรรมดา? คุณลักษณะสำคัญไม่ได้เป็นเพียงเกี่ยวกับความคลาดเคลื่อนของขนาดที่แคบเท่านั้น ประกอบด้วยชุดพารามิเตอร์แบบองค์รวมที่กำหนดประสิทธิภาพ ความทนทาน และประสิทธิภาพของเกียร์ ซึ่งรวมถึงความแม่นยำของฟันเฟือง (โปรไฟล์ เกลียว และระยะพิทช์) คุณภาพผิวสำเร็จ ความร่วมศูนย์ องค์ประกอบของวัสดุ การรักษาความร้อน และคุณลักษณะทางเสียง ที่ Raydafon Technology Group Co.,Limited โรงงานของเราผลิตเกียร์พรีซิชั่นระดับไฮเอนด์มานานกว่าสองทศวรรษ และเราได้พัฒนากรอบงานคุณภาพที่ครอบคลุมเพื่อให้แน่ใจว่าเกียร์ของเราตรงตามมาตรฐานสากลที่เป็นที่ต้องการมากที่สุด รวมถึง ISO 1328 และ AGMA 2000 บทความนี้จะให้ข้อมูลเชิงลึกด้านเทคนิคเกี่ยวกับคุณลักษณะที่สำคัญที่กำหนดเฟืองที่มีความแม่นยำสูง โดยอธิบายว่าเหตุใดคุณลักษณะแต่ละอย่างจึงมีความสำคัญและวิธีวัดค่าเหล่านั้น

แต่ความแม่นยำไม่ได้เป็นเพียงการพบกับชุดตัวเลขเท่านั้น แต่เป็นเรื่องของการส่งมอบประสิทธิภาพที่คาดการณ์ได้ภายใต้สภาวะการทำงานในโลกแห่งความเป็นจริง เกียร์ที่มีความแม่นยำสูงจะต้องรักษาความแม่นยำไว้ภายใต้ภาระ อุณหภูมิ และความเร็วที่แตกต่างกัน ในขณะเดียวกันก็ลดเสียงรบกวน การสั่นสะเทือน และการสึกหรอให้เหลือน้อยที่สุด สิ่งนี้ต้องอาศัยความเอาใจใส่อย่างระมัดระวังในการเลือกใช้วัสดุ กระบวนการผลิต (การเจียร การขึ้นรูป การเจียร และการขัด) และการตรวจสอบการควบคุมคุณภาพโดยใช้อุปกรณ์มาตรวิทยาขั้นสูง เช่น ศูนย์ตรวจวัดเฟืองและเครื่องวัดพิกัด นอกจากนี้ เกียร์ที่มีความแม่นยำสูงยังโดดเด่นด้วยความสามารถในการเชื่อมต่อในระดับสูง ทำให้มั่นใจได้ถึงการส่งกำลังที่ราบรื่นและสม่ำเสมอโดยมีระยะฟันเฟืองน้อยที่สุด ในคู่มือที่ครอบคลุมนี้ เราจะแจกแจงคุณลักษณะหลักแต่ละข้อ ระบุข้อกำหนดทางเทคนิคโดยละเอียด และแบ่งปันแนวทางปฏิบัติที่ดีที่สุดในการเลือกและบำรุงรักษาจากประสบการณ์ที่กว้างขวางของโรงงานของเรา ไม่ว่าคุณจะเป็นวิศวกรออกแบบ ผู้เชี่ยวชาญด้านการจัดซื้อ หรือผู้จัดการฝ่ายบำรุงรักษา บทความนี้จะช่วยให้คุณมีความรู้ในการประเมินและเลือกเกียร์ที่มีความแม่นยำสูงได้อย่างมั่นใจ

สารบัญ

• 1. เหตุใดความแม่นยำของฟันเฟืองจึงเป็นคุณลักษณะที่สำคัญที่สุด
• 2. คุณภาพการตกแต่งพื้นผิวส่งผลต่อประสิทธิภาพของเกียร์อย่างไร
• 3. วัสดุและการรักษาความร้อนมีบทบาทอย่างไรในความแม่นยำของเกียร์
• 4. ข้อกำหนดทางเทคนิคที่สำคัญของเกียร์พรีซิชั่นของเรามีอะไรบ้าง
• คำถามที่พบบ่อย (FAQ)
• สรุปและให้คำปรึกษาการเลือกเกียร์

เหตุใดความแม่นยำของฟันเฟืองจึงเป็นคุณลักษณะที่สำคัญที่สุด

ความแม่นยำของฟันเฟืองเป็นรากฐานสำคัญของประสิทธิภาพของเกียร์ที่มีความแม่นยำสูง ประกอบด้วยองค์ประกอบสามส่วนที่สัมพันธ์กัน: ความแม่นยำของโปรไฟล์ (รูปร่างของสีข้างฟัน) ความแม่นยำของเกลียว (การจัดตำแหน่งของฟันตามแนวแกนของเฟือง) และความแม่นยำของระยะพิทช์ (ระยะห่างระหว่างฟันที่อยู่ติดกัน) พารามิเตอร์เหล่านี้จะกำหนดว่าเฟืองจะประกบกันอย่างราบรื่นเพียงใดกับเฟืองคู่ของมัน มีการกระจายน้ำหนักที่สม่ำเสมอทั่วทั้งพื้นผิวฟันอย่างไร และระยะฟันเฟืองและแรงสั่นสะเทือนที่เกิดขึ้นระหว่างการทำงาน ในเฟืองที่มีความเที่ยงตรงสูง โดยปกติแล้วความแม่นยำเหล่านี้จะมีพิกัดความเผื่อต่ำ ซึ่งมักจะอยู่ภายใน ISO 1328 เกรด 5 หรือดีกว่า ซึ่งแปลว่ามีความเบี่ยงเบนของโปรไฟล์น้อยกว่า 5 ไมโครเมตรสำหรับเฟืองที่มีเส้นผ่านศูนย์กลางไม่เกิน 200 มม. โรงงานของเราที่ Raydafon ได้ลงทุนในเครื่องเจียรเฟืองระดับไฮเอนด์จากบริษัทต่างๆ เช่น Reishauer และ Kapp ซึ่งช่วยให้เราสามารถบรรลุความแม่นยำของฟันที่สม่ำเสมอภายในขีดจำกัดเหล่านี้

ประเด็นสำคัญของความแม่นยำของฟันเฟืองและความสำคัญ:

• ความถูกต้องของโปรไฟล์ (แบบม้วน):โปรไฟล์ฟันจะต้องตรงกับเส้นโค้งม้วนตามทฤษฎีอย่างใกล้ชิดเพื่อให้แน่ใจว่าอัตราส่วนความเร็วคงที่และลดแรงเสียดทานจากการเลื่อน ข้อผิดพลาดของโปรไฟล์ทำให้เกิดการกระจายน้ำหนักที่ไม่สม่ำเสมอ ทำให้เกิดความเครียดสูงเฉพาะจุดและการสึกหรอของฟันก่อนวัยอันควร พรีซิชั่นเกียร์ของเราได้รับการตรวจสอบโดยใช้ศูนย์วัดเฟือง (GMC) ที่ประเมินความเบี่ยงเบนของโปรไฟล์ (f fα) และข้อผิดพลาดของโปรไฟล์ทั้งหมด (Fα) ตามมาตรฐาน DIN 3962
• ความแม่นยำของเกลียว (ลีดและการจัดตำแหน่ง):มุมเกลียวต้องสม่ำเสมอตลอดความกว้างหน้าเฟือง ข้อผิดพลาดของเกลียวทำให้ภาระหนักกระจุกตัวอยู่ที่ปลายด้านหนึ่งของฟัน ส่งผลให้เกิดการใส่ขอบ การเกิดรู และความล้มเหลวตั้งแต่เนิ่นๆ กระบวนการผลิตของเราใช้การเจียร CNC พร้อมการควบคุมเส้นทางอย่างต่อเนื่องเพื่อให้เกิดการเบี่ยงเบนของเกลียว (f fβ) ที่น้อยกว่า 3 ไมโครเมตร
• ความแม่นยำของสนาม (ระยะห่างระหว่างฟัน):ระยะห่างระหว่างพิทช์ที่สม่ำเสมอช่วยให้มั่นใจได้ว่าเกียร์จะหมุนได้อย่างราบรื่นโดยไม่มีการเปลี่ยนแปลงของความเร็วเชิงมุมแบบวงจร ข้อผิดพลาดของระดับเสียงอาจทำให้เกิดข้อผิดพลาดในการส่ง ทำให้เกิดเสียงรบกวนและการสั่นสะเทือน กระบวนการตรวจสอบของเราจะวัดความเบี่ยงเบนของพิทช์เดี่ยว (f pt) และข้อผิดพลาดของพิทช์สะสมรวม (F p) เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดของ AGMA คลาส 12
• การหนีศูนย์และศูนย์กลาง:แกนของเฟืองจะต้องมีศูนย์กลางตรงกับวงกลมระยะพิทช์พอดี การส่ายไปมาจะทำให้เกียร์โยกเยกขณะหมุน ทำให้เกิดแรงกระแทกเป็นระยะๆ และลดอายุการใช้งานของเกียร์และแบริ่ง Precision Gear ของเราได้รับการปรับสมดุลตามมาตรฐาน ISO 1940 เกรด G2.5 เพื่อให้แน่ใจว่ามีการเบี่ยงเบนหนีศูนย์น้อยที่สุด

เพื่อแสดงให้เห็นถึงความสำคัญของความแม่นยำของฟัน ให้พิจารณากระปุกเกียร์ในหุ่นยนต์อุตสาหกรรมซึ่งการวางตำแหน่งที่แม่นยำเป็นสิ่งสำคัญ เฟืองที่มีความเบี่ยงเบนโปรไฟล์ 10 ไมโครเมตรอาจทำให้เกิดข้อผิดพลาดของตำแหน่งหลายอาร์ควินาที ซึ่งจะสะสมในเฟืองหลายขั้นและส่งผลต่อความสามารถในการทำซ้ำของหุ่นยนต์ ด้วยการใช้เกียร์แม่นยำของเราที่มีความเบี่ยงเบนของโปรไฟล์ต่ำกว่า 4 ไมโครเมตร ผู้ผลิตหุ่นยนต์จึงสามารถบรรลุความแม่นยำในการกำหนดตำแหน่งที่ +/- 0.01 องศา ทำให้สามารถประกอบชิ้นส่วนที่มีความแม่นยำสูงได้ ในทำนองเดียวกันในระบบเกียร์ของยานยนต์ ความแม่นยำของฟันที่ได้รับการปรับปรุงจะช่วยลดเสียงหอนของเกียร์ และเพิ่มประสิทธิภาพในการถ่ายโอนแรงบิด ซึ่งส่งผลให้ประหยัดน้ำมันเชื้อเพลิงได้ดีขึ้นและสภาพแวดล้อมในห้องโดยสารเงียบขึ้น

โรงงานของเราใช้ระบบควบคุมกระบวนการทางสถิติ (SPC) ที่เข้มงวดเพื่อตรวจสอบความแม่นยำของฟันตลอดการผลิต เกียร์ทุกตัวได้รับการตรวจสอบที่ศูนย์วัดเกียร์ Klingelnberg P 65 ซึ่งจัดทำรายงานที่ครอบคลุมเกี่ยวกับพารามิเตอร์ความแม่นยำที่เกี่ยวข้องทั้งหมด เรารักษาฐานข้อมูลบันทึกการตรวจสอบเกียร์มากกว่า 10,000 รายการ ช่วยให้เราเพิ่มประสิทธิภาพกระบวนการเจียรของเราได้อย่างต่อเนื่องและรักษาความสม่ำเสมอ สำหรับลูกค้าที่ต้องการระดับความแม่นยำสูงสุด (เกรด ISO 3 หรือ 4) เราขอเสนอบริการเสริมสำหรับการขัดและการเก็บผิวละเอียดพิเศษ ซึ่งสามารถลดความหยาบของพื้นผิวลงเหลือ Ra 0.1 ไมโครเมตร ในขณะที่ปรับปรุงความแม่นยำของโปรไฟล์ให้ดียิ่งขึ้นไปอีก ความใส่ใจต่อความแม่นยำของฟันเกียร์คือสิ่งที่ทำให้ Precision Gear ของเราแตกต่างจากตัวเลือกมาตรฐาน

คุณภาพการตกแต่งพื้นผิวส่งผลต่อประสิทธิภาพของเกียร์อย่างไร

การเคลือบพื้นผิวมักเป็นคุณลักษณะที่ถูกมองข้าม แต่มีอิทธิพลอย่างมากต่อประสิทธิภาพ อายุการใช้งาน และประสิทธิภาพของเกียร์ที่มีความแม่นยำสูง พื้นผิวของสีข้างฟันส่งผลต่อการเสียดสี การสึกหรอ การคงตัวของฟิล์มสารหล่อลื่น และการเริ่มต้นของไมโครพิตติ้งและรอยแตกเมื่อยล้า ในเฟืองที่มีความเที่ยงตรงสูง โดยทั่วไปผิวสำเร็จจะถูกระบุเป็นพารามิเตอร์ความหยาบผิว (Ra, Rz หรือ Rq) และทำได้ผ่านกระบวนการต่างๆ เช่น การเจียร การขัดผิว และการเก็บผิวละเอียดพิเศษ โรงงานของเรามีความหยาบผิวโดยเฉลี่ย (Ra) ที่ 0.2 ถึง 0.4 ไมโครเมตรบนเกียร์พรีซิชั่นของเรา ซึ่งมีความนุ่มนวลกว่าเกียร์ธรรมดาทั่วไปที่มีความหนา 0.8 ถึง 1.2 ไมโครเมตรอย่างเห็นได้ชัด ความเรียบนี้ช่วยลดแรงเสียดทานได้มากถึง 30 เปอร์เซ็นต์ เพิ่มการกักเก็บการหล่อลื่น และลดอุณหภูมิการทำงานของกระปุกเกียร์

ผลกระทบที่สำคัญของการตกแต่งพื้นผิวต่อประสิทธิภาพของเกียร์:

• แรงเสียดทานและประสิทธิภาพ:พื้นผิวที่เรียบขึ้นจะช่วยลดค่าสัมประสิทธิ์แรงเสียดทานระหว่างฟันที่ขบกัน ช่วยลดการสูญเสียกำลังเนื่องจากการเลื่อนหน้าสัมผัส สิ่งนี้มีความสำคัญอย่างยิ่งในเกียร์ความเร็วสูง ซึ่งการสูญเสียความเสียดทานสามารถเป็นสาเหตุสำคัญของการสูญเสียกำลังทั้งหมด เกียร์แม่นยำของเราที่มี Ra 0.2 ไมโครเมตร ช่วยลดแรงเสียดทานได้ 25-35 เปอร์เซ็นต์ เมื่อเทียบกับเกียร์ที่มี Ra 0.8 ไมโครเมตร
• ความต้านทานการสึกหรอ:พื้นผิวเรียบมีความไม่แน่นอนน้อยกว่า (จุดสูงสุดด้วยกล้องจุลทรรศน์) ที่สามารถแตกออกและทำหน้าที่เป็นอนุภาคที่มีฤทธิ์กัดกร่อน ทำให้เกิดการสึกหรอทั้งสามส่วน นอกจากนี้ พื้นผิวที่เรียบขึ้นยังช่วยรักษาชั้นฟิล์มหล่อลื่นได้ดีขึ้น ป้องกันการสัมผัสระหว่างโลหะกับโลหะ และยืดอายุการใช้งานของเกียร์ ในการทดสอบการสึกหรอแบบเร่งของเรา Precision Gear ของเราแสดงให้เห็นว่าสูญเสียน้ำหนักน้อยกว่าเกียร์มาตรฐานถึง 50 เปอร์เซ็นต์หลังจากผ่านไป 10 ล้านรอบ
• ความสามารถในการรับน้ำหนัก:ผิวสำเร็จส่งผลต่อความหนาของชั้นฟิล์มน้ำมันในการหล่อลื่นแบบอีลาสโตไฮโดรไดนามิก (EHL) พื้นผิวที่เรียบเนียนยิ่งขึ้นจะทำให้ฟิล์มหนาขึ้น ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักของหน้าสัมผัสฟันเฟือง ซึ่งวัดปริมาณด้วยอัตราส่วนแลมบ์ดา (แลมบ์ดา) โดยที่ค่าที่สูงกว่าบ่งชี้ว่าการแยกพื้นผิวดีขึ้น เกียร์แม่นยำของเรามีอัตราส่วน 2.0 หรือสูงกว่า เมื่อเทียบกับ 1.2 สำหรับเกียร์ทั่วไป
• เสียงรบกวนและการสั่นสะเทือน:ความหยาบของพื้นผิวสร้างแรงกระตุ้นระหว่างการประกบกัน ซึ่งอาจส่งผลให้เกียร์หอกและเสียงกึกก้องได้ ด้วยการลดความหยาบของพื้นผิว เราจะลดแอมพลิจูดของแรงกระตุ้นเหล่านี้ ส่งผลให้การทำงานเงียบขึ้น ในการทดสอบโดยใช้กระปุกเกียร์ที่เหมือนกัน Precision Gear ของเราสร้างระดับเสียงที่ต่ำกว่าเกียร์มาตรฐานที่ 3,000 rpm ถึง 8 dB

ตัวอย่างที่เป็นประโยชน์จากอุตสาหกรรมกังหันลมเน้นย้ำถึงความสำคัญของการตกแต่งพื้นผิว กล่องเกียร์กังหันลมทำงานที่แรงบิดสูงและอยู่ภายใต้ภาระที่ผันผวน ทำให้เสี่ยงต่อไมโครพิตติ้ง ซึ่งเริ่มต้นที่ข้อบกพร่องของพื้นผิว ผู้ผลิตกังหันลมรายใหญ่เปลี่ยนมาใช้ Precision Gear ของเราที่มีพื้นผิวสำเร็จรูปเป็นพิเศษ (Ra 0.15 ไมโครเมตร) และพบว่าไมโครพิตติ้งลดลง 60 เปอร์เซ็นต์หลังการใช้งานสองปี ส่งผลให้ช่วงการยกเครื่องกระปุกเกียร์เพิ่มขึ้นสองเท่าจาก 5 เป็น 10 ปีอย่างมีประสิทธิภาพ นี่แสดงให้เห็นว่าการลงทุนในการตกแต่งพื้นผิวที่เหนือกว่าสามารถให้การประหยัดในการดำเนินงานได้อย่างมาก

โรงงานของเราที่บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดใช้การผสมผสานระหว่างการเจียรและการขัดด้วยกำลังเพื่อให้ได้พื้นผิวที่ต้องการ กระบวนการขัดผิวด้วยกำลังใช้ล้อเจียรแบบแก้วที่มีการควบคุมอัตราการป้อนและการสั่นอย่างแม่นยำ ทำให้เกิดรูปแบบการฟักแบบกากบาทที่เหมาะสมที่สุดสำหรับการกักเก็บสารหล่อลื่น นอกจากนี้เรายังนำเสนอกระบวนการขัดผิวแบบไมโครสำหรับการใช้งานที่ต้องการความต้านทานต่อการหลุดร่อนสูง ซึ่งจะสร้างชั้นความเค้นตกค้างจากการอัดบนพื้นผิวฟันในขณะที่ยังคงรักษาสภาพผิวฟันให้เรียบเนียน ห้องปฏิบัติการมาตรวิทยาของเรามีอินเทอร์เฟอโรมิเตอร์แสงสีขาวซึ่งวัดความหยาบของพื้นผิวด้วยความละเอียดระดับนาโนเมตร เพื่อให้มั่นใจว่า Precision Gear ทุกตัวตรงตามมาตรฐานคุณภาพพื้นผิวที่ระบุ ความมุ่งมั่นต่อคุณภาพผิวสำเร็จเป็นอีกปัจจัยสำคัญที่ทำให้เกียร์พรีซิชั่นของเราแตกต่างจากเกียร์มาตรฐานเชิงพาณิชย์

วัสดุและการรักษาความร้อนมีบทบาทอย่างไรในความแม่นยำของเกียร์

กระบวนการเลือกวัสดุและการบำบัดความร้อนเป็นรากฐานในการบรรลุและรักษาความแม่นยำของเฟืองที่มีความเที่ยงตรงสูง แม้แต่การตัดเฉือนที่แม่นยำที่สุดก็ยังส่งผลให้เฟืองสูญเสียความแม่นยำหากวัสดุบิดเบี้ยวในระหว่างการอบชุบหรือหากวัสดุขาดความแข็งแรงเมื่อยล้าและความต้านทานการสึกหรอที่จำเป็น โดยทั่วไปเฟืองที่มีความเที่ยงตรงสูงผลิตจากโลหะผสม เช่น 20CrMnTi, 18CrNiMo7-6 หรือ AISI 8620 ซึ่งให้ความสมดุลที่ดีระหว่างการชุบแข็ง ความเหนียว และความสามารถในการขึ้นรูป กระบวนการอบชุบด้วยความร้อน โดยทั่วไปแล้วจะเป็นคาร์บูไรซิ่ง การชุบแข็ง และการแบ่งเบาบรรเทา ได้รับการควบคุมอย่างระมัดระวังเพื่อให้ได้เคสแข็ง (58-62 HRC) สำหรับความต้านทานการสึกหรอ ในขณะที่ยังคงรักษาแกนที่แข็งแกร่ง (30-35 HRC) ไว้เพื่อการดูดซับแรงกระแทก ที่ Raydafon Technology Group Co.,Limited โรงงานของเราได้พัฒนากระบวนการอบชุบที่เป็นกรรมสิทธิ์ซึ่งลดการบิดเบือนให้เหลือน้อยกว่า 5 ไมโครเมตร เพื่อให้มั่นใจว่าความแม่นยำของเฟืองจะยังคงอยู่หลังจากการชุบแข็ง

วัสดุหลักและคุณลักษณะการรักษาความร้อนของ Precision Gear ของเรา:

• ความลึกของเคสและโปรไฟล์ความแข็ง:ความลึกตัวเรือนที่มีประสิทธิภาพ (ECD) สำหรับเกียร์แม่นยำของเราโดยทั่วไปคือ 0.8-1.2 มม. สำหรับเกียร์จนถึงโมดูล 5 โดยมีความแข็งพื้นผิว 58-62 HRC การไล่ระดับความแข็งได้รับการควบคุมอย่างระมัดระวังเพื่อให้แน่ใจว่าการเปลี่ยนจากตัวเรือนไปยังแกนเป็นไปอย่างราบรื่น ป้องกันการบิ่นหรือการหลุดของชั้นพื้นผิว
• ความแข็งแกร่งและความเหนียวของแกนกลาง:วัสดุแกนกลางต้องมีความเหนียวเพียงพอที่จะทนต่อแรงกระแทกโดยไม่แตกหัก ความแข็งของแกนกลางของเราอยู่ที่ 30-35 HRC ซึ่งผสมผสานระหว่างความแข็งแรงและความเหนียวได้เป็นอย่างดี โดยทั่วไปความต้านทานแรงดึงของแกนอยู่ที่ 900-1100 MPa ทำให้เกียร์ทนทานต่อการบรรทุกเกินพิกัดโดยไม่เกิดความเสียหายร้ายแรง
• ขนาดเกรนและโครงสร้างจุลภาค:โครงสร้างเกรนที่ละเอียดและเป็นเนื้อเดียวกันถือเป็นสิ่งสำคัญสำหรับคุณสมบัติของวัสดุที่สม่ำเสมอและการตอบสนองต่อการบำบัดความร้อนที่คาดการณ์ได้ เหล็กของเรามาจากโรงงานที่ผ่านการรับรองและมีการควบคุมขนาดเกรนอย่างเข้มงวด (ASTM 8 หรือละเอียดกว่า) โครงสร้างจุลภาคสุดท้ายหลังจากการอบชุบด้วยความร้อนคือมาร์เทนไซต์ที่มีเปอร์เซ็นต์ออสเทนไนต์คงอยู่เล็กน้อย (น้อยกว่า 5 เปอร์เซ็นต์) ทำให้มั่นใจได้ถึงความแข็งแรงและความล้าสูง
• การควบคุมความผิดเพี้ยน:การอบชุบด้วยความร้อนย่อมทำให้เกิดการบิดเบี้ยว ซึ่งอาจส่งผลต่อความแม่นยำของเกียร์ได้ โรงงานของเราใช้การผสมผสานระหว่างการอัดขึ้นรูป การชุบแข็งฟิกซ์เจอร์ และการกลึงแข็งเพื่อชดเชยการบิดเบี้ยวนี้ นอกจากนี้เรายังดำเนินการยืดตรงบนเพลาเกียร์เพื่อให้แน่ใจว่ามีศูนย์กลางภายใน 0.01 มม.

กรณีศึกษาจากภาคการบินและอวกาศแสดงให้เห็นถึงผลกระทบของวัสดุและการบำบัดความร้อนที่มีต่อความแม่นยำของเกียร์ ผู้ผลิตระบบบังคับเครื่องบินต้องการเกียร์ที่ทำงานที่อุณหภูมิ 150°C และมีความน่าเชื่อถือสูง เกียร์คาร์บูไรซ์มาตรฐานประสบกับการสูญเสียความแม่นยำเนื่องจากการเปลี่ยนแปลงขนาดที่เกิดจากการอบคืนตัวที่อุณหภูมิสูง เราได้พัฒนากระบวนการอบชุบด้วยความร้อนแบบสุญญากาศสำหรับ Precision Gear ของเรา ซึ่งรวมรอบการอบคืนตัวหลายรอบเพื่อทำให้ออสเทนไนต์ที่คงเหลือคงอยู่ ทำให้มั่นใจได้ว่าเกียร์จะคงความแม่นยำไว้แม้หลังจากใช้งานไปแล้ว 1,000 ชั่วโมงที่อุณหภูมิ 150°C โซลูชันนี้ช่วยให้ลูกค้าสามารถบรรลุอายุการใช้งานที่ต้องการได้โดยไม่กระทบต่อประสิทธิภาพการทำงาน

โรงงานของเรามีโปรแกรมควบคุมคุณภาพที่ครอบคลุมสำหรับวัสดุและการบำบัดความร้อน เหล็กทุกล็อตได้รับการทดสอบองค์ประกอบทางเคมีโดยใช้เครื่องสเปกโตรมิเตอร์แบบปล่อยแสง และเราทำการทดสอบการชุบแข็งขั้นสุดท้ายของ Jominy เพื่อตรวจสอบความสามารถในการชุบแข็ง ในระหว่างการบำบัดความร้อน เราใช้เทอร์โมคัปเปิลที่ติดอยู่กับเฟืองเพื่อตรวจสอบโปรไฟล์อุณหภูมิแบบเรียลไทม์ เพื่อให้มั่นใจว่าเฟืองได้รับความร้อนและความเย็นในอัตราที่ถูกต้อง หลังจากการอบชุบด้วยความร้อน เราจะทำการทดสอบความแข็งของเฟืองแต่ละตัวโดยใช้เครื่องทดสอบ Rockwell และเราจะนำเฟืองหนึ่งตัวจากทุกชุดไปตรวจสอบโครงสร้างจุลภาค วิธีการดูแลรักษาวัสดุและความร้อนอย่างพิถีพิถันนี้ทำให้มั่นใจได้ว่าเกียร์แม่นยำของเราไม่เพียงตรงตามความแข็งและความแข็งแกร่งที่ระบุเท่านั้น แต่ยังรักษาความแม่นยำตลอดอายุการใช้งานอีกด้วย สำหรับลูกค้าที่มีความต้องการเฉพาะ เรายังสามารถจัดหาการเคลือบพิเศษ เช่น DLC (คาร์บอนคล้ายเพชร) หรือไนไตรด์ เพื่อเพิ่มความแข็งของพื้นผิวและลดแรงเสียดทาน

ข้อมูลจำเพาะทางเทคนิคที่สำคัญของเกียร์แม่นยำของเรามีอะไรบ้าง

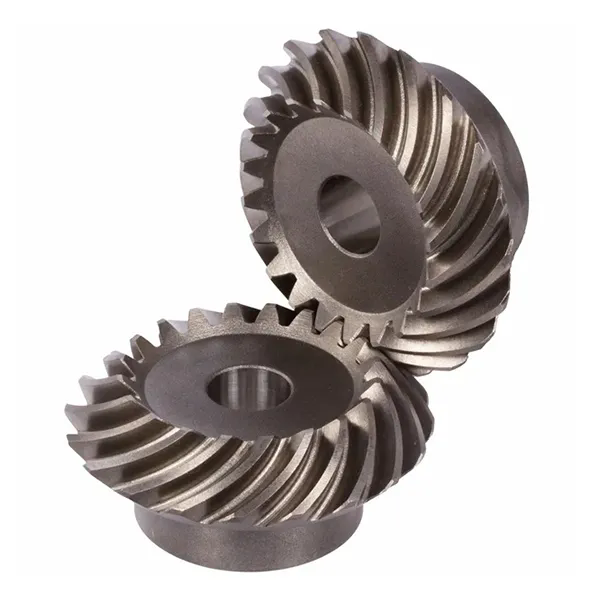

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ผลิตกลุ่มผลิตภัณฑ์เกียร์ความแม่นยำสูงสำหรับการใช้งานในอุตสาหกรรมต่างๆ รวมถึงยานยนต์ การบินและอวกาศ หุ่นยนต์ และระบบส่งกำลัง กลุ่มผลิตภัณฑ์ของเราประกอบด้วยเฟืองเดือย ขดลวด เฟืองดอกจอก และเฟืองดาวเคราะห์ มีจำหน่ายในขนาดตั้งแต่โมดูล 0.5 ถึงโมดูล 10 โดยมีเส้นผ่านศูนย์กลางสูงสุด 800 มม. ผลิตภัณฑ์ Precision Gear ทั้งหมดของเราผลิตขึ้นตามมาตรฐาน ISO 9001 และ IATF 16949 และเราตรงตามข้อกำหนดของ ISO 1328, AGMA 2000 และ DIN 3962 ตารางด้านล่างสรุปข้อกำหนดทางเทคนิคที่สำคัญสำหรับการกำหนดค่า Precision Gear ที่ได้รับความนิยมสูงสุดของเรา โรงงานของเรายังสามารถผลิตเฟืองแบบกำหนดเองพร้อมการปรับเปลี่ยนเฉพาะ เช่น การครอบยอดโปรไฟล์ การผ่อนแรงส่วนปลาย และการผ่อนแรงราก เพื่อปรับโครงข่ายเฟืองให้เหมาะสมสำหรับการใช้งานของคุณ

นอกเหนือจากข้อกำหนดมาตรฐานแล้ว โรงงานของเรายังเสนอการปรับปรุงเสริมอีกมากมายเพื่อปรับปรุงประสิทธิภาพของเกียร์ให้ดียิ่งขึ้น ซึ่งรวมถึงพื้นผิวขัดมันเงาสูง (Ra < 0.1µm) สำหรับการใช้งานที่มีแรงเสียดทานต่ำเป็นพิเศษ การเคลือบนิกเกิลหรือนิกเกิลแบบไม่ใช้ไฟฟ้าเพื่อความต้านทานการกัดกร่อน และการเคลือบสารหล่อลื่นแบบฟิล์มแห้งสำหรับใช้ในสภาพแวดล้อมสุญญากาศ สำหรับการใช้งานที่ความเร็วสูง เรานำเสนอการปรับสมดุลไดนามิกให้กับเกรด ISO 1940 G1 และสำหรับการใช้งานที่มีแรงบิดสูง เราจัดให้มีการขัดผิวแบบ shot peening เพื่อเพิ่มความแข็งแรงของความล้าของรากฟันได้ถึง 30 เปอร์เซ็นต์

กระบวนการประกันคุณภาพของเราสำหรับ Precision Gear แต่ละตัวนั้นรวมถึงการตรวจสอบขนาดที่สำคัญ 100 เปอร์เซ็นต์โดยใช้เครื่องวัดพิกัด (CMM) ที่ล้ำสมัย นอกจากนี้เรายังทำการทดสอบเสียงเกียร์บนม้านั่งทดสอบพิเศษเพื่อวัดลักษณะเสียงและการสั่นสะเทือนของตะแกรงเฟือง สำหรับลูกค้าที่มีข้อกำหนดเฉพาะ เราสามารถจัดทำรายงานการตรวจสอบฉบับเต็มซึ่งประกอบด้วย: โปรไฟล์ของฟันและแผนภาพเกลียว แผนภูมิความเบี่ยงเบนของระยะพิตช์ การวัดความหยาบของพื้นผิว แผนภาพโปรไฟล์ความแข็ง และกราฟการวิเคราะห์สัญญาณรบกวน เอกสารที่ครอบคลุมนี้ช่วยให้แน่ใจว่าลูกค้าของเรามีความมั่นใจอย่างเต็มที่ในคุณภาพและความแม่นยำของเกียร์ของเรา ด้วยความสามารถในการผลิตที่กว้างขวางและการควบคุมคุณภาพอย่างเข้มงวด โรงงานของเราที่ Raydafon Technology Group Co.,Limited จึงเป็นพันธมิตรที่เชื่อถือได้ของคุณสำหรับเกียร์ที่มีความแม่นยำสูง

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรคือความแตกต่างระหว่างเกียร์ความแม่นยำและเกียร์มาตรฐาน?

คำตอบ: ความแตกต่างหลักอยู่ที่ระดับความแม่นยำและความสม่ำเสมอ เฟืองที่มีความเที่ยงตรงสูงได้รับการผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนที่เข้มงวดมากขึ้นสำหรับโปรไฟล์ฟัน เกลียว ระยะพิทช์ และศูนย์กลาง โดยทั่วไปจะตรงตามมาตรฐาน ISO 1328 เกรด 5 หรือดีกว่า ในขณะที่เฟืองมาตรฐานอาจมีเฉพาะเกรด 7 หรือ 8 เท่านั้น เฟืองที่มีความแม่นยำยังมีผิวสำเร็จที่เหนือกว่า (Ra < 0.4 µm เทียบกับ 0.8-1.2 µm สำหรับเกียร์มาตรฐาน) และมักทำจากวัสดุคุณภาพสูงกว่าพร้อมกระบวนการบำบัดความร้อนที่ประณีตยิ่งขึ้น ความแตกต่างเหล่านี้ส่งผลให้เสียงรบกวนลดลง ประสิทธิภาพสูงขึ้น และอายุการใช้งานยาวนานขึ้นในการใช้งานที่มีความต้องการสูง ที่ Raydafon Technology Group Co.,Limited ผลิตภัณฑ์ Precision Gear ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการด้านประสิทธิภาพที่เข้มงวดที่สุดในอุตสาหกรรมต่างๆ เช่น การบินและอวกาศและหุ่นยนต์

คำถามที่ 2: คุณจะวัดความแม่นยำของเกียร์ที่มีความแม่นยำสูงได้อย่างไร

คำตอบ: ความแม่นยำของเฟืองความแม่นยำสูงวัดโดยใช้อุปกรณ์มาตรวิทยาเฉพาะทาง เช่น ศูนย์วัดเฟือง (GMC) หรือเครื่องวัดพิกัด (CMM) พร้อมซอฟต์แวร์ตรวจสอบเฟือง เครื่องจักรเหล่านี้ตรวจวัดพารามิเตอร์ที่สำคัญ ได้แก่ ส่วนเบี่ยงเบนของโปรไฟล์ ส่วนเบี่ยงเบนของเกลียว ความคลาดเคลื่อนของระยะพิตช์ และค่ารันเอาท์ โดยให้แผนภูมิโดยละเอียดและข้อมูลตัวเลข ที่โรงงานของเรา เราใช้ศูนย์วัดเกียร์ Klingelnberg P 65 สำหรับเกียร์ที่มีเส้นผ่านศูนย์กลางสูงสุด 300 มม. และ Wenzel CMM สำหรับเกียร์ขนาดใหญ่ การวัดทั้งหมดดำเนินการในสภาพแวดล้อมที่มีการควบคุมอุณหภูมิ (20°C +/- 0.5°C) เพื่อขจัดผลกระทบจากการขยายตัวเนื่องจากความร้อน เราจัดทำรายงานการตรวจสอบที่ครอบคลุมสำหรับเกียร์ทุกตัว โดยบันทึกระดับความแม่นยำที่ได้รับ

คำถามที่ 3: วัสดุใดดีที่สุดสำหรับเกียร์ความแม่นยำสูง

คำตอบ: วัสดุที่เหมาะสมที่สุดขึ้นอยู่กับการใช้งานเฉพาะ แต่ตัวเลือกทั่วไป ได้แก่ 20CrMnTi, 18CrNiMo7-6 และ AISI 8620 เหล็กกล้าโลหะผสมเหล่านี้มีความสามารถในการชุบแข็งและความเหนียวที่ดี สำหรับการใช้งานที่ต้องการความทนทานต่อการสึกหรอสูง เรายังสามารถใช้เหล็กกล้าไนไตรด์ เช่น 42CrMo4 ได้อีกด้วย โรงงานของเราที่ Raydafon Technology Group Co.,Limited ดำเนินการวิเคราะห์สภาวะการทำงานอย่างละเอียด (โหลด ความเร็ว อุณหภูมิ สารหล่อลื่น) เพื่อแนะนำวัสดุที่ดีที่สุดสำหรับเกียร์ที่แม่นยำของคุณ ในบางกรณี เรายังนำเสนอการเคลือบคาร์บูไรซิงร่วมกับการเจียรแข็งขั้นสุดท้ายเพื่อให้ได้ความแข็งสูงสุดที่เป็นไปได้ (62 HRC) ในขณะที่ยังคงความแข็งแกร่งของแกนไว้

คำถามที่ 4: หากชำรุดสามารถซ่อมแซมเกียร์ที่มีความแม่นยำสูงได้หรือไม่

คำตอบ: ในหลายกรณี เกียร์ที่มีความเที่ยงตรงสูงที่เสียหายสามารถซ่อมแซมได้ด้วยกระบวนการต่างๆ เช่น การเจียรเฟือง การสร้างโปรไฟล์ใหม่บนพื้นผิว หรือการซ่อมแซมรอยเชื่อมเฉพาะจุดตามด้วยการกลึงใหม่ อย่างไรก็ตาม ความอยู่รอดของการซ่อมแซมขึ้นอยู่กับขอบเขตของความเสียหายและอายุการใช้งานที่เหลือของเกียร์ โรงงานของเรามีบริการซ่อมแซมที่ครอบคลุมสำหรับผลิตภัณฑ์ Precision Gear รวมถึงการเจียรใหม่ การแก้ไขโปรไฟล์ฟัน และการเคลือบผิว นอกจากนี้เรายังจัดให้มีการประเมินความสมบูรณ์ของโครงสร้างเพื่อพิจารณาว่าสามารถส่งคืนอุปกรณ์ได้อย่างปลอดภัยหรือไม่ ในบางกรณี การเปลี่ยนเกียร์ใหม่อาจคุ้มค่ากว่า และเราสามารถให้คำแนะนำเกี่ยวกับแนวทางปฏิบัติที่ดีที่สุดตามการประเมินของเรา

คำถามที่ 5: ฉันสามารถคาดหวังเวลารอคอยอะไรสำหรับการสั่งซื้อเกียร์ความแม่นยำสูงแบบกำหนดเอง

คำตอบ: ระยะเวลารอคอยสำหรับเฟืองความแม่นยำสูงแบบกำหนดเองนั้นขึ้นอยู่กับความซับซ้อน วัสดุ ข้อกำหนดในการอบชุบด้วยความร้อน และปริมาณของเฟือง สำหรับโมดูลและวัสดุมาตรฐาน โดยทั่วไปโรงงานของเราจะใช้เวลาดำเนินการ 6 ถึง 8 สัปดาห์สำหรับปริมาณน้อย (1-10 ชิ้น) สำหรับปริมาณที่มากขึ้นหรือข้อกำหนดที่ซับซ้อนมากขึ้น (เช่น เกรด 3-4 ที่มีความแม่นยำสูงพิเศษ การเคลือบพิเศษ) ระยะเวลาในการผลิตอาจขยายเป็น 10-12 สัปดาห์ เรามีตัวเลือกการผลิตแบบเร่งด่วนสำหรับโครงการเร่งด่วน ที่ Raydafon Technology Group Co.,Limited เรารักษากำหนดการผลิตที่ยืดหยุ่นและสามารถให้เวลาโดยประมาณที่แม่นยำเมื่อได้รับข้อกำหนดเกียร์โดยละเอียดของคุณ นอกจากนี้เรายังมีบริการให้คำปรึกษาด้านการออกแบบเพื่อเพิ่มประสิทธิภาพอุปกรณ์ของคุณสำหรับความสามารถในการผลิตและลดระยะเวลาในการผลิต

สรุป: เกียร์แม่นยำ - รากฐานของการส่งกำลังที่เชื่อถือได้

เกียร์ที่มีความเที่ยงตรงสูงมีความโดดเด่นด้วยการผสมผสานคุณลักษณะสำคัญต่างๆ เข้าด้วยกัน: ความแม่นยำของฟันที่ยอดเยี่ยม (โปรไฟล์ เกลียว และระยะพิทช์) ผิวสำเร็จที่เหนือกว่า วัสดุที่คัดสรรมาอย่างดีพร้อมการบำบัดความร้อนที่เหมาะสม และการควบคุมคุณภาพอย่างเข้มงวด คุณลักษณะเหล่านี้ทำงานร่วมกันเพื่อให้สัญญาณรบกวนต่ำ ประสิทธิภาพสูง อายุการใช้งานยาวนาน และการส่งกำลังที่เชื่อถือได้ในการใช้งานที่มีความต้องการมากที่สุด ที่ Raydafon Technology Group Co.,Limited โรงงานของเราเชี่ยวชาญด้านศาสตร์และศิลป์ในการผลิตเกียร์ที่มีความแม่นยำสูง โดยใช้ประโยชน์จากอุปกรณ์ที่ล้ำสมัย มาตรวิทยาขั้นสูง และความมุ่งมั่นในการปรับปรุงอย่างต่อเนื่อง ผลิตภัณฑ์ที่หลากหลาย ความสามารถในการปรับแต่งตามต้องการ และการสนับสนุนด้านเทคนิคโดยเฉพาะทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับโซลูชันเกียร์ในอุตสาหกรรมที่หลากหลาย

คุณกำลังมองหาเกียร์ความแม่นยำสูงที่ตรงตามข้อกำหนดด้านประสิทธิภาพที่แน่นอนของคุณหรือไม่?ติดต่อบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ได้แล้ววันนี้เพื่อรับคำปรึกษาเรื่องเกียร์แบบครบวงจร ระบุข้อกำหนดเกียร์และสภาพการใช้งานของคุณ แล้วทีมวิศวกรของเราจะออกแบบและผลิตเกียร์แม่นยำที่เกินความคาดหมายของคุณ เรานำเสนอการวิเคราะห์การออกแบบเกียร์ฟรี ราคาที่แข่งขันได้ และการจัดส่งที่รวดเร็วไปยังสถานที่ใดๆขอคำปรึกษาเกี่ยวกับเกียร์แม่นยำฟรีตอนนี้จาก Raydafon Technology Group Co.,Limited และสัมผัสกับคุณภาพและความน่าเชื่อถือของโซลูชัน Precision Gear ของเรา
