กระบอกเอียงรถยก
  • กระบอกเอียงรถยกกระบอกเอียงรถยก
  • กระบอกเอียงรถยกกระบอกเอียงรถยก
  • กระบอกเอียงรถยกกระบอกเอียงรถยก

กระบอกเอียงรถยก

กระบอกไฮดรอลิกแบบเอียงของรถยกของ Raydafon เป็นกระบอกไฮดรอลิกที่ออกแบบเป็นพิเศษสำหรับการควบคุมการเอียงของเสาโช้คบนรถยกขนาด 1.5-18 ตัน ผลิตจากเหล็กความแข็งแรงสูงพร้อมลูกสูบ ตัวกระบอกสูบ ก้าน และชุดซีลที่เข้ากัน แรงดันใช้งาน 7-14 MPa ไม่มีความผันผวนของแรงดันภายใต้ภาระ เส้นผ่านศูนย์กลางรูเจาะมาตรฐาน 60-100 มม. เส้นผ่านศูนย์กลางก้าน 25-40 มม. ช่วงชัก 32-193 มม. การยึดสกรูและการเชื่อมต่อแหวนยึดช่วยให้เปลี่ยนซีลน้ำมันได้ภายในไม่กี่นาทีโดยไม่ต้องถอดเสาออก เหมาะสำหรับทำโกดัง โรงงาน และท่าเรือ มีระยะเจาะ ระยะชัก และระยะการติดตั้งแบบกำหนดเองสำหรับรถยกยี่ห้อ OEM จำนวนขั้นต่ำ 50 หน่วย ระยะเวลารอสินค้า 25-35 วัน ส่งรุ่นรถยก ข้อกำหนดกระบอกสูบ/ระยะชัก และปริมาณเพื่อขอใบเสนอราคา
Raydafon OEM · อะไหล่รถยก

กระบอกสูบเอียงรถยกแบบกำหนดเองสำหรับรถยก 1.5-18 ตัน — ผู้ผลิต OEM โดยตรง

กระบอกสูบเอียงของรถยกเป็นส่วนประกอบไฮดรอลิกที่ควบคุมการเอียงไปข้างหน้าและข้างหลังของเสาและส้อม Raydafon ผลิตกระบอกสูบแบบเอียงสำหรับรถยกขนาด 1.5-18 ตันโดยใช้เหล็กที่มีความแข็งแรงสูงและชุดลูกสูบ / ก้าน / ซีลที่เข้ากัน แรงดันใช้งานคงที่ที่ 7-14 MPa ภายใต้ภาระ การยึดสกรูและการเชื่อมต่อแหวนยึดช่วยให้เปลี่ยนซีลน้ำมันได้ภายในไม่กี่นาทีโดยไม่ต้องถอดเสาออก เหมาะสำหรับบรรทุกสินค้าในคลังสินค้า ยกโรงงาน และหมุนเวียนท่าเรือ

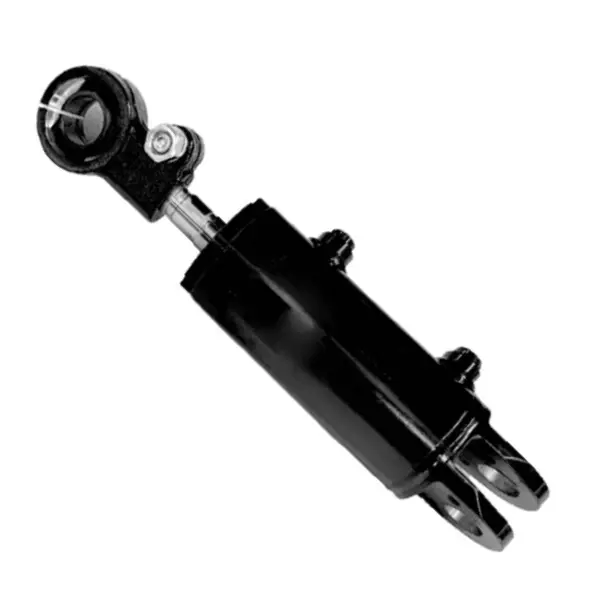

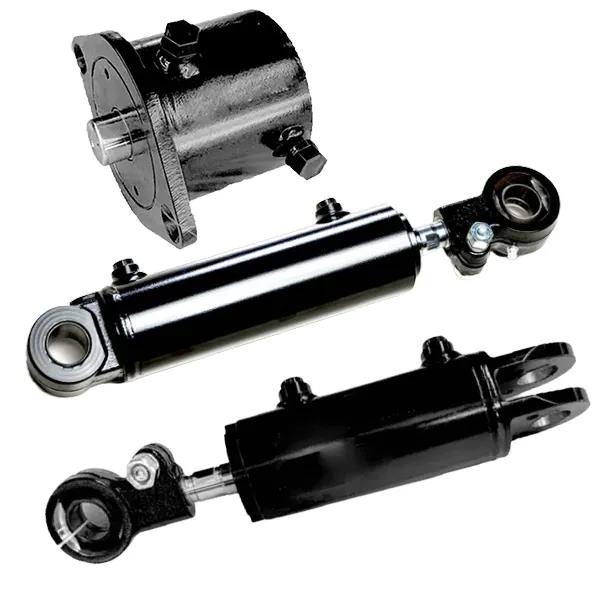

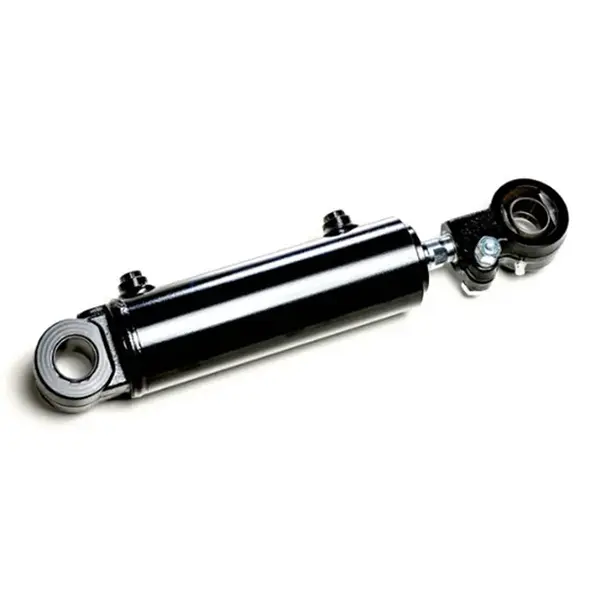

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 ตัน
7-14 เมกะปาสคาล ความกดดันในการทำงาน
Φ60-100 มม เส้นผ่านศูนย์กลางรู
Φ25-40 มม เส้นผ่านศูนย์กลางก้าน
32-193 มม จังหวะ
3.4-22 กก น้ำหนักต่อหน่วย
กายวิภาคของผลิตภัณฑ์

ภายในกระบอกสูบเอียง — ชิ้นส่วนที่ตรงกัน 25 ชิ้น

กระบอกสูบไม่ได้ประกอบจากฮาร์ดแวร์สินค้าโภคภัณฑ์ ลูกสูบ ตัวกระบอกสูบ ก้านลูกสูบ และชุดซีลเข้ากันเป็นชุด คล้ายกับวิธีที่ช่างประกอบที่มีประสบการณ์มากกว่าลงมือตกแต่งคู่ที่เข้าคู่กัน นั่นคือเหตุผลที่กระบอกสูบทำงานได้อย่างเสถียรภายใต้แรงดันสูงเป็นเวลาหลายปีโดยไม่สูญเสียแรงดันที่ต่อม

น้ำหนักรถยกที่แตกต่างกันใช้เส้นผ่านศูนย์กลางภายในและระยะชักต่างกัน ดังนั้นกระบอกสูบแบบเอียงจึงต้องเข้ากันกับรถบรรทุก Raydafon จัดเก็บและผลิตรุ่นมาตรฐานเจ็ดรุ่นตั้งแต่ QA20V500 ถึง A45M300 และสามารถสร้างโมเดลแบบกำหนดเองตามแบบของลูกค้าได้ สำหรับรถบรรทุกที่ต้องการฟังก์ชันการยกในแนวดิ่งแทน Raydafon ยังผลิตกระบอกยกรถยก.

Forklift tilt cylinder parts anatomy

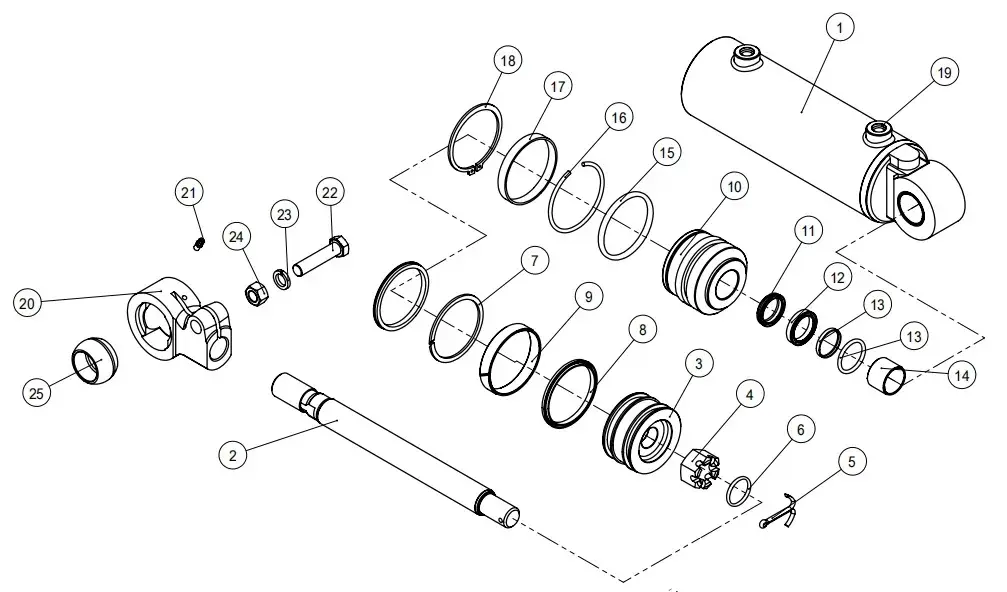

แผนภาพชิ้นส่วนที่มีหมายเลข — 25 ส่วนประกอบที่ตรงกัน

รายการส่วนประกอบ 25 ส่วน

ชิ้นส่วนต่างๆ มีหมายเลขกำกับอยู่ด้านล่างเพื่อให้ตรงกับมุมมองแบบแยกส่วน หมายเลข 1-25 ตรงกับแผนภาพด้านบน

01ตัวเรือนกระบอกสูบ
02ก้านลูกสูบ
03ลูกสูบ
04น็อตหกเหลี่ยม
05หมุดผ่า
06โอริง
07กลับ-แหวน
08ซีลรู
09สวมแหวน
10ไกด์บุช
11ที่ปัดฝุ่น
12ยูริง
13ร็อดซีล
14ดู บุช
15โอริง
16ลวดกลม
17พวงกุญแจ
18วงแหวนสำหรับเพลา
19ปลั๊ก
20เคลวิส
21หัวอัดจาระบี
22สายฟ้า
23แหวนรองสปริง
24นัท
25แบริ่งทรงกลม

เมทริกซ์โมเดลมาตรฐาน — การผสมผสานระหว่างรูเจาะ/จังหวะเจ็ดรู

เลือกรุ่นที่ตรงกับน้ำหนักรถยกและรูปแบบการติดตั้งของคุณ หรือส่งแบบร่าง OEM ของคุณเพื่อผลิตตามสั่ง ทุกรุ่นที่ระบุด้านล่างมีสถาปัตยกรรมลูกสูบ / ก้าน / ซีลที่เหมือนกัน

เลขที่วาด เบื่อ ΦD ร็อด Φd โรคหลอดเลือดสมอง เอส ติดตั้ง. ล ความดัน ท่าเรือ น้ำหนัก
QA20V500-405000-000 Φ60 Φ30 32 109 18 เมกะปาสคาล 2-M14×1.5 3.4 กก
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 เมกะปาสคาล 2-G1/4 8.2 กก
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 เมกะปาสคาล 2-M16×1.5 17 กก
A15N450-600000AZ Φ65 Φ25 109 514 18.1 เมกะปาสคาล 2-G1/4 11.6 กก
A30M300-600000-000B Φ70 Φ30 156 453 18.1 เมกะปาสคาล 2-G1/4 12 กก
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 เมกะปาสคาล 2-G1/4 13 กก
A45M300-600000Z Φ100 Φ40 193 498 18.1 เมกะปาสคาล 2-M16×1.5 22 กก

ไม่พบโมเดลของคุณ? ส่งหมายเลขรูปวาดของ OEM หรือตัวอย่างทางกายภาพ วิศวกรย้อนกลับของ Raydafon ผลิตตัวอย่างและเสนอราคาชุดงานในรูปวาดเดียวกัน สำหรับกลุ่มกระบอกไฮดรอลิกของรถยกที่กว้างขึ้น โปรดดูที่กระบอกไฮดรอลิกรถยกหมวดหมู่.

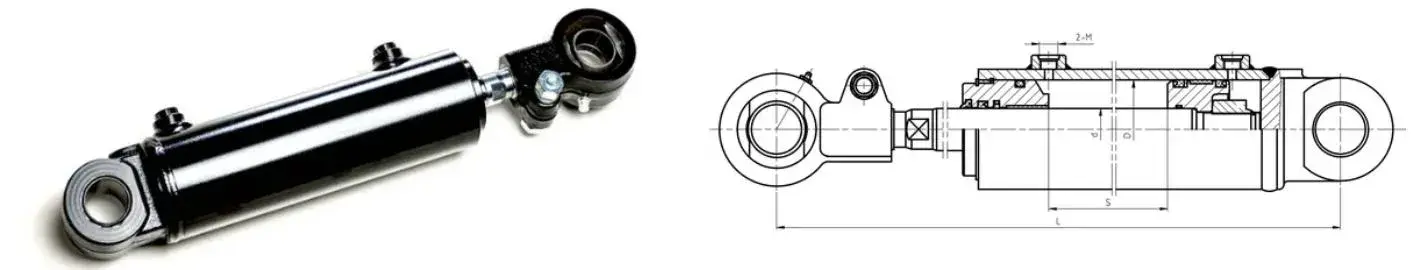

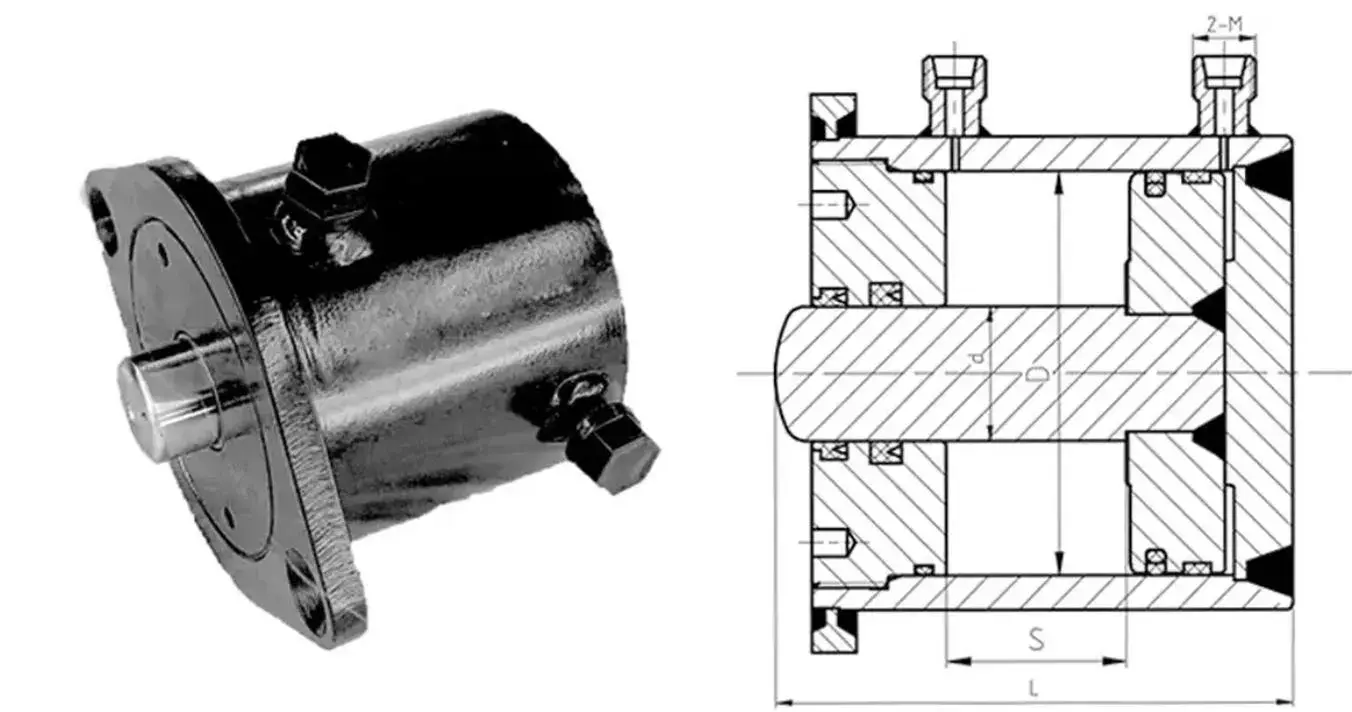

Forklift tilt cylinder dimension drawing 1
รุ่น QA20V500-405000-000 · Φ60 × Φ30 × 32 จังหวะ
Forklift tilt cylinder dimension drawing 2
รุ่น S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3
รุ่น A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
ภาพรวมการติดตั้ง — รูปแบบการติดตั้งและขนาดอินเทอร์เฟซ
หลักการทำงาน

กระบอกเอียงเคลื่อนเสาอย่างไร

กระบอกสูบเอียงจะดันลูกสูบในการเคลื่อนที่แบบลูกสูบซึ่งขับเคลื่อนเสาให้เอียงไปข้างหน้าและข้างหลัง น้ำมันไฮดรอลิกไหลผ่านหนึ่งในสองพอร์ตที่ฐานกระบอกสูบ ก้านลูกสูบจะยืดออกและดันเสาไปข้างหน้า หรือหดและดึงเสากลับ กระบอกสูบนี้แตกต่างจากส่วนประกอบไฮดรอลิกอื่น ๆ ทำงานได้อย่างราบรื่นทั้งสองทิศทางเนื่องจากพื้นผิวของรูและแกนเข้ากันกับชุดซีล

สำหรับสินค้าที่มีน้ำหนักมากหรือผิดปกติ ผู้ปฏิบัติงานจะใช้ฟังก์ชันเอียงเพื่อปรับระดับน้ำหนักก่อนยก การควบคุมมุมที่แม่นยำคือสิ่งที่ป้องกันไม่ให้โหลดเคลื่อนตัวและทำให้รถบรรทุกมีเสถียรภาพ Raydafon ทดสอบกระบอกเอียงภายใต้แรงดันใช้งาน 7-14 MPa เพื่อยืนยันว่าการตอบสนองยังคงราบรื่นภายใต้โหลดเต็มที่

ข้อดีของกระบอกสูบแบบเอียงของรถยกของ Raydafon

01

มีความเสถียรภายใต้ความกดดันสูง

ชุดลูกสูบ ก้าน และซีลที่เข้ากันได้จะรักษาแรงดันให้คงที่ที่ 7-14 MPa ไม่มีความผันผวนภายใต้ภาระหนักหรือระหว่างการทำงานที่ยาวนาน

02

สารประกอบซีลที่ทนต่อการสึกหรอ

ซีลทำจากสารประกอบที่ทนต่อการสึกหรอซึ่งมีการรั่วซึมของน้ำมันต่ำและการสึกหรอต่ำ เชื่อถือได้ในคลังสินค้าที่เต็มไปด้วยฝุ่นหรือสภาพแวดล้อมที่ชื้น

03

การออกแบบการบำรุงรักษาที่รวดเร็ว

การยึดสกรูและการเชื่อมต่อแหวนยึดช่วยให้เปลี่ยนซีลน้ำมันได้ภายในไม่กี่นาที ไม่จำเป็นต้องถอดเสาทั้งหมดออกจากรถบรรทุก

04

เจ็ดรุ่นมาตรฐาน

เจาะ Φ60 ถึง Φ100, ก้านสูบ Φ25 ถึง Φ40, ระยะชัก 32 ถึง 193 มม. ครอบคลุมการใช้งานรถยกขนาด 1.5-18 ตันส่วนใหญ่ โดยไม่ต้องสั่งเครื่องมือแบบกำหนดเอง

05

การสนับสนุน OEM

ส่งยี่ห้อและรุ่นรถยกหรือหมายเลขแบบ วิศวกรย้อนกลับของ Raydafon สุ่มตัวอย่างและเสนอราคาชุดที่กำหนดเองบนภาพวาดเดียวกัน

06

อุปทานโดยตรงจากโรงงาน

ผลิตในโรงงานของ Raydafon เอง ลูกค้าติดต่อกับผู้ผลิต ไม่ใช่ผู้ค้า การตอบสนองหลังการขายที่รวดเร็วและคุณภาพชุดการผลิตที่มั่นคง

ตำแหน่งที่ใช้กระบอกสูบเอียงของรถยก

  • A
    การขนถ่ายคลังสินค้า

    การโหลดตู้คอนเทนเนอร์ การหยิบพาเลท และการย้ายชั้นวาง โดยที่ผู้ปฏิบัติงานจำเป็นต้องปรับระดับโหลดก่อนที่จะยก การควบคุมมุมที่แม่นยำช่วยป้องกันการเคลื่อนย้ายสินค้า

  • B
    ประกอบกิจการยกของในโรงงาน

    โหลดทางอุตสาหกรรมที่มีน้ำหนักมากหรือไม่สม่ำเสมอ ซึ่งรถยกจำเป็นต้องเอียงเสาไปข้างหน้าหรือข้างหลังเพื่อให้น้ำหนักสมดุลระหว่างรอบการยก

  • C
    การหมุนเวียนของท่าเรือและลอจิสติกส์

    สภาพแวดล้อมรอบการทำงานหนักอย่างต่อเนื่อง โดยที่กระบอกเอียงทำงานหลายพันรอบต่อกะ ซีลที่เข้ากันและการสึกหรอต่ำทำให้เครื่องทำงานโดยไม่มีการรั่วซึม

  • D
    จำหน่ายอะไหล่และอะไหล่หลังการขาย

    ตัวแทนจำหน่ายรถยกและซัพพลายเออร์หลังการขายที่ต้องการกระบอกสูบเอียงเทียบเท่ากับ OEM สำหรับรถบรรทุกขนาด 1.5-18 ตัน มีสต็อกคลังสินค้าและการผลิตแบบกำหนดเอง

สั่งซื้อแผ่นข้อมูลจำเพาะ

ความคุ้มครองน้ำหนัก
รถยก 1.5 ถึง 18 ตัน
ความกดดันในการทำงาน
7-14 เมกะปาสคาล (ทดสอบสูงสุดได้ถึง 18.1 MPa ในบางรุ่น)
เส้นผ่านศูนย์กลางรู
Φ60 ถึง Φ100 มม
เส้นผ่านศูนย์กลางก้าน
Φ25 ถึง Φ40 มม
จังหวะ
32 ถึง 193 มม
ระยะการติดตั้ง
109 ถึง 565 มม
น้ำหนักต่อหน่วย
3.4 ถึง 22 กก
พอร์ต/อินเทอร์เฟซ
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
การประกอบ
การยึดสกรู + การเชื่อมต่อแหวนยึดเพื่อการเปลี่ยนซีลที่รวดเร็ว
ชุดซีล
ที่ปัดน้ำฝน, ยูริง, ซีลก้าน, ซีลรู, แหวนหลัง, โอริง, แหวนสวม, ดูบุช
การปรับแต่ง
เจาะแบบกำหนดเอง, ก้าน, จังหวะ, ระยะการติดตั้ง, ประเภทพอร์ต; บรรจุภัณฑ์ OEM และฉลากส่วนตัว
ขั้นต่ำ
50 หน่วยต่อรุ่น
เวลานำจำนวนมาก
25-35 วันหลังจากการฝากเงินและการอนุมัติการวาด
พื้นฐานใบเสนอราคา
รุ่นรถยกและน้ำหนัก ความต้องการเจาะ/ระยะชัก ขนาดพอร์ต ปริมาณ ท่าเรือปลายทาง

คำสั่งซื้อของคุณเคลื่อนผ่าน Raydafon อย่างไร

  1. 01

    บทสรุปการสมัคร

    ส่งยี่ห้อและรุ่นรถยก น้ำหนัก เจาะ/คัน/ระยะชักที่ต้องการ ขนาดพอร์ต ปริมาณ และพอร์ตปลายทาง

  2. 02

    การเลือกรุ่น

    Raydafon ยืนยันว่ารุ่นมาตรฐาน (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) เหมาะกับหรือไม่ หรือจำเป็นต้องสร้างแบบกำหนดเองหรือไม่

  3. 03

    การอนุมัติตัวอย่างและการวาดภาพ

    สำหรับงานประกอบแบบกำหนดเอง Raydafon วิศวกรย้อนกลับของชิ้นส่วน OEM สร้างตัวอย่าง และยืนยันการเจาะ ระยะชัก ระยะการติดตั้ง และขนาดพอร์ตกับผู้ซื้อ

  4. 04

    กระบอกสูบและการตัดเฉือนแบบก้าน

    ตัวกระบอกสูบเหล็กกล้าความแข็งแรงสูงได้รับการขัดเกลาเพื่อความทนทาน ก้านลูกสูบกราวด์และชุบฮาร์ดโครมเพื่อความทนทานต่อการสึกหรอ

  5. 05

    การประกอบและการทดสอบแรงดัน

    ประกอบลูกสูบ ซีล ไกด์บุช และเคลวิสแล้ว กระบอกสูบได้รับการทดสอบด้วยแรงดันสำหรับการรั่วซึมและการเคลื่อนตัวที่ราบรื่นที่แรงดันที่กำหนด

  6. 06

    การบรรจุและการจัดส่ง

    กระบอกสูบบรรจุในกล่องไม้พร้อมน้ำมันป้องกันสนิมและฝาปิดป้องกัน จัดส่งทางทะเลทางอากาศหรือด่วนพร้อมรายการบรรจุภัณฑ์ใบแจ้งหนี้และรายงานการตรวจสอบ

เอกสารและการสนับสนุนด้านคุณภาพ

  • ✓
    ใบรับรองวัสดุ

    ใบรับรองวัสดุตัวถังและก้านสูบ เอกสารข้อมูลสารประกอบซีลที่ให้มาพร้อมกับการจัดส่งแต่ละครั้ง

  • ✓
    รายงานการทดสอบแรงดัน

    แรงดันแต่ละกระบอกทดสอบที่แรงดันพิกัดก่อนบรรจุ มีการบันทึกการรั่ว ความเรียบของจังหวะ และการเชื่อมต่อพอร์ต

  • ✓
    บันทึกการตรวจสอบมิติ

    การเจาะ ก้าน ระยะชัก ระยะการติดตั้ง และขนาดพอร์ตที่บันทึกไว้ตามข้อกำหนดที่สั่งหรือแบบของลูกค้า

  • ✓
    บรรจุส่งออก

    กล่องไม้พร้อมน้ำมันป้องกันสนิมและฝาปิดป้องกัน ชุดกระบอกขนาดใหญ่วางบนพาเลทและมัดไว้สำหรับการขนส่งทางทะเล

คำถามที่พบบ่อย

กระบอกเอียงรถยกคืออะไร?

กระบอกสูบเอียงของรถยกเป็นกระบอกไฮดรอลิกที่ควบคุมการเอียงไปข้างหน้าและข้างหลังของเสาและส้อม เป็นหนึ่งในองค์ประกอบหลักของระบบไฮดรอลิกของรถยก ควบคู่ไปกับกระบอกยกและกระบอกบังคับเลี้ยว เมื่อผู้ปฏิบัติงานขยับคันโยก กระบอกสูบจะยืดหรือหด ซึ่งจะหมุนเสาไปรอบจุดหมุนด้านล่างและเปลี่ยนมุมของส้อม

Raydafon สามารถรองรับน้ำหนักได้เท่าใด

Raydafon ผลิตกระบอกสูบแบบเอียงสำหรับรถยกขนาด 1.5 ตันถึง 18 ตัน รุ่นมาตรฐานครอบคลุมเส้นผ่านศูนย์กลางของรูตั้งแต่ Φ60 มม. ถึง Φ100 มม. เส้นผ่านศูนย์กลางของก้านตั้งแต่ Φ25 มม. ถึง Φ40 มม. และระยะชักตั้งแต่ 32 มม. ถึง 193 มม. กระบอกสูบและระยะชักแบบกำหนดเองมีให้สำหรับรถยกยี่ห้อ OEM

กระบอกสูบสามารถรับแรงกดดันในการทำงานได้เท่าใด

กระบอกสูบได้รับการจัดอันดับสำหรับแรงดันใช้งาน 7-14 MPa ในรุ่นมาตรฐาน โดยมีการทดสอบความสามารถแรงดันสูงสุดที่ 18.1 MPa ในรุ่นเฉพาะ เช่น S16N450-600000-001Z และ RTE35M300-600000-500

ใช้วัสดุและซีลอะไรบ้าง?

ตัวเรือนกระบอกสูบและก้านลูกสูบทำจากเหล็กที่มีความแข็งแรงสูง ชุดซีลประกอบด้วยที่ปัดฝุ่น, ยูริง, ซีลก้าน, ซีลรู, แหวนหลัง, โอริง, แหวนกันสึก และบุชดู่ ซีลใช้สารประกอบที่ทนต่อการสึกหรอ ซึ่งช่วยลดการรั่วไหลของน้ำมันและการสึกหรอต่ำในคลังสินค้าที่เต็มไปด้วยฝุ่นหรือสภาพแวดล้อมที่ชื้น

การบำรุงรักษายากแค่ไหน?

กระบอกสูบใช้การยึดด้วยสกรูและการต่อแหวนล็อค เจ้าหน้าที่ซ่อมบำรุงสามารถเปลี่ยนซีลน้ำมันหรือแก้ไขปัญหากระบอกสูบได้โดยการคลายเกลียวสกรูและถอดแหวนยึดออก ซึ่งสามารถทำได้ภายในไม่กี่นาทีโดยไม่ต้องถอดเสาทั้งหมดออกจากรถยก

Raydafon สามารถผลิตกระบอกสูบ OEM สำหรับรถยกยี่ห้อใดยี่ห้อหนึ่งได้หรือไม่

ใช่. Raydafon รองรับการผลิต OEM โดยเทียบกับแบบของลูกค้าหรือตัวอย่างที่มีอยู่ ส่งยี่ห้อและรุ่นของรถยก เส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางของก้าน ระยะชัก ระยะการติดตั้ง ขนาดและปริมาณของพอร์ต จากนั้น Raydafon จะเสนอราคากระบอกสูบแบบเอียงแบบกำหนดเอง

MOQ และระยะเวลารอคอยคืออะไร?

ขั้นต่ำคือ 50 หน่วยต่อรุ่น เวลานำจำนวนมากคือ 25-35 วันหลังจากการฝากและการอนุมัติการวาด ขึ้นอยู่กับความซับซ้อนของรุ่นและปริมาณการสั่งซื้อ

ฉันจะขอใบเสนอราคาได้อย่างไร?

ส่งรุ่นรถยกและน้ำหนักของคุณ เส้นผ่านศูนย์กลางรูที่ต้องการ เส้นผ่านศูนย์กลางก้าน ระยะชัก ระยะการติดตั้ง ขนาดพอร์ต ปริมาณ และพอร์ตปลายทาง Raydafon จะตอบกลับพร้อมใบเสนอราคา FOB Ningbo ระยะเวลาดำเนินการ และรายละเอียดการบรรจุ

พร้อมที่จะจัดหากระบอกสูบแบบเอียงของรถยกแบบกำหนดเองแล้วหรือยัง?

ส่งรุ่นรถยกและน้ำหนักของคุณ ข้อกำหนดกระบอกสูบ/ระยะชัก ขนาดพอร์ต และปริมาณการสั่งซื้อ Raydafon จะยืนยันโมเดลหรือออกแบบงานประกอบแบบกำหนดเอง จากนั้นเสนอใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ

ขอใบเสนอราคาตอนนี้
ส่งคำถาม
ข้อมูลติดต่อ
  • ที่อยู่

    เขตอุตสาหกรรม Luotuo เขต Zhenhai เมือง Ningbo ประเทศจีน

  • อีเมล

    [email protected]

สำหรับการสอบถามเกี่ยวกับกระบอกสูบไฮดรอลิกกล่องเกียร์เพลา PTO หรือรายการราคาโปรดฝากอีเมลของคุณให้เราและเราจะติดต่อภายใน 24 ชั่วโมง
