กระบอกยกรถยก
  • กระบอกยกรถยกกระบอกยกรถยก
  • กระบอกยกรถยกกระบอกยกรถยก

กระบอกยกรถยก

กระบอกสูบรถยกของ Raydafon เป็นส่วนประกอบของรถยกแนวตั้งที่ติดตั้งอยู่บนเสาเพื่อใช้ในการยกและลดระดับของรถยก ผลิตจากเหล็กความแข็งแรงสูงพร้อมลูกสูบที่เข้ากันและโครงสร้างวงแหวนซีลที่ปรับให้เหมาะสม รุ่นมาตรฐานครอบคลุมรูเจาะ Φ56-60 มม. ก้าน Φ45 มม. ระยะชัก 1500-1505 มม. และแรงดันใช้งาน 17.5-18.1 MPa รุ่นขั้นสูงประกอบด้วยอุปกรณ์บัฟเฟอร์ที่ป้องกันการกระแทกอย่างแรงในจังหวะเต็มกำลัง ปกป้องทั้งสินค้าและโครงสร้างเสา ใช้ได้กับรถยกไฟฟ้าและดีเซล รุ่นมาตรฐานห้ารุ่นตั้งแต่ N30M300 ถึง A2A35M300 มีรูและระยะชักแบบกำหนดเองสำหรับ OEM จำนวนขั้นต่ำ 50 หน่วย ระยะเวลารอสินค้า 25-35 วัน ส่งรุ่นรถยก ความต้องการระยะชัก และปริมาณเพื่อขอใบเสนอราคา
Raydafon · ผู้ผลิต OEM ในจีน

กระบอกสูบรถยกแบบกำหนดเองสำหรับรถยกไฟฟ้าและดีเซล — ช่วงชัก 1,500 มม. อุปทานโดยตรงของ OEM

กระบอกยกรถยกเป็นกระบอกไฮดรอลิกแนวตั้งที่ติดตั้งบนเสาเพื่อยกและลดระดับรถยก Raydafon ผลิตจากเหล็กที่มีความแข็งแรงสูงพร้อมลูกสูบที่เข้ากันและโครงสร้างวงแหวนซีลที่ได้รับการปรับปรุงซึ่งช่วยลดการรั่วไหลของน้ำมันและการสึกหรอ รุ่นขั้นสูงประกอบด้วยอุปกรณ์บัฟเฟอร์ที่ป้องกันการกระแทกอย่างแรงที่จังหวะเต็ม ปกป้องสินค้าที่เปราะบาง และลดการสึกหรอบนเสา

เข้ากันได้กับ ไฟฟ้าและดีเซล
ความกดดันในการทำงาน 17.5-18.1 เมกะปาสคาล
เบื่อ ΦD Φ56 ถึง Φ60 มม
ร็อด Φd Φ45 มม
โรคหลอดเลือดสมอง เอส 1500-1505 มม
น้ำหนักต่อหน่วย 32.6-50 กก
แนวตั้งกับแนวนอน

กระบอกสูบยกและกระบอกสูบเอียง - กระบอกสูบทำหน้าที่อะไรจริงๆ

แกนแนวตั้ง

กระบอกยก(ผลิตภัณฑ์นี้)

  • การเคลื่อนไหวแนวตั้งขึ้นและลง
  • การทำงานยกและลดระดับแคร่ตลับหมึก
  • ช่วงจังหวะมาตรฐาน 1500-1505 มม
  • การติดตั้งติดตั้งไว้ภายในรางเสา
  • อุปกรณ์บัฟเฟอร์มีจำหน่ายในรุ่นขั้นสูง
แกนนอน

กระบอกสูบเอียง

  • การเคลื่อนไหวเอียงไปข้างหน้าและข้างหลัง
  • การทำงานเปลี่ยนเสาและมุมส้อม
  • ช่วงจังหวะ32-193 มม
  • การติดตั้งติดไว้ที่เดือยฐานเสา
  • อุปกรณ์บัฟเฟอร์โดยทั่วไปไม่จำเป็น

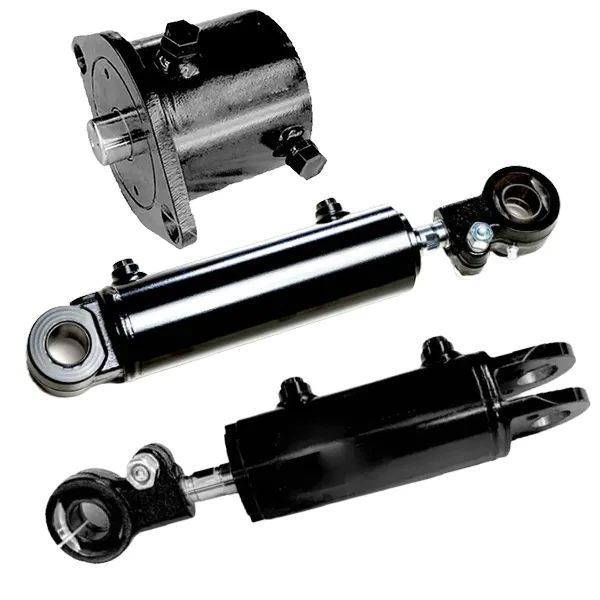

ดู กระบอกสูบเอียงของรถยก →

กระบอกสูบทั้งสองทำงานร่วมกันในระหว่างรอบการยกและวาง: ผู้ปฏิบัติงานเอียงเสาเพื่อปรับระดับโหลด จากนั้นยกแคร่ด้วยกระบอกสูบยก การจับคู่กระบอกสูบสองตัวจากโรงงานเดียวกันช่วยให้การตอบสนองของไฮดรอลิกสอดคล้องกัน และลดความยุ่งยากในการจัดเก็บอะไหล่ รายการทั้งหมดอยู่ในรายการกระบอกไฮดรอลิกรถยกหมวดหมู่.

รุ่นมาตรฐาน 5 รุ่น — ตารางข้อมูลจำเพาะแบบเต็ม

ทั้งห้ารุ่นมีโครงสร้างเหล็กที่มีความแข็งแรงสูงเหมือนกันและมีสถาปัตยกรรมแหวนซีลที่เข้ากัน เลือกรุ่นที่ตรงกับเสารถยกและระยะการติดตั้งของคุณ หรือส่งแบบแปลน OEM ของคุณเพื่อผลิตแบบสั่งทำพิเศษ

เลขที่วาด เบื่อ ΦD ร็อด Φd โรคหลอดเลือดสมอง เอส ติดตั้ง. ล ความดัน ท่าเรือ น้ำหนัก
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 เมกะปาสคาล G1/2 32.6 กก
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 เมกะปาสคาล M22×1.5 36 กก
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 เมกะปาสคาล M22×1.5 41 กก
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 เมกะปาสคาล G1/2 46 กก
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 เมกะปาสคาล M22×1.5 50 กก

ไม่ตรงกับระยะการติดตั้งของคุณ? ส่งหมายเลขรูปวาดของ OEM หรือตัวอย่างทางกายภาพ วิศวกรย้อนกลับของ Raydafon ผลิตตัวอย่างและเสนอราคาชุดงานในรูปวาดเดียวกัน สำหรับช่วงกระบอกไฮดรอลิกที่กว้างขึ้นซึ่งใช้กับเครื่องจักรเคลื่อนที่อื่นๆ โปรดดูที่กระบอกไฮดรอลิกหมวดหมู่.

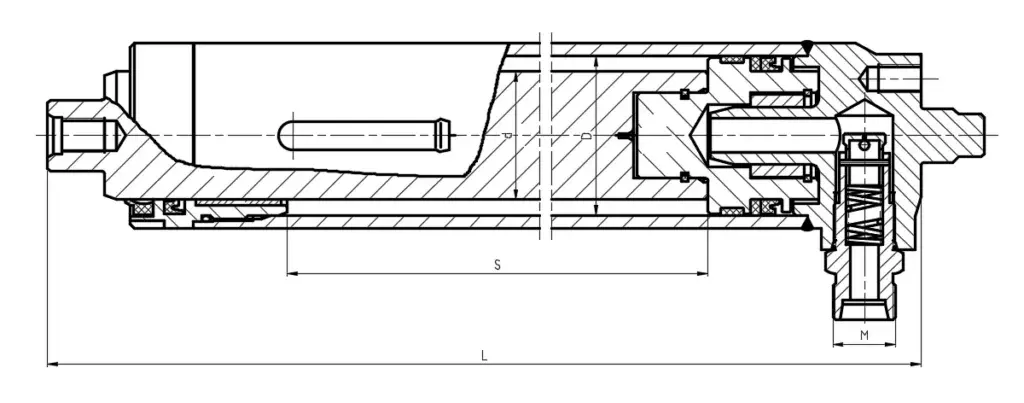

ภาพวาดมิติ

Forklift lift cylinder dimension drawing
ภาพรวมการติดตั้ง — รูปแบบการติดตั้ง ส่วนต่อประสานของกระบอกสูบ/ก้าน และตำแหน่งพอร์ต

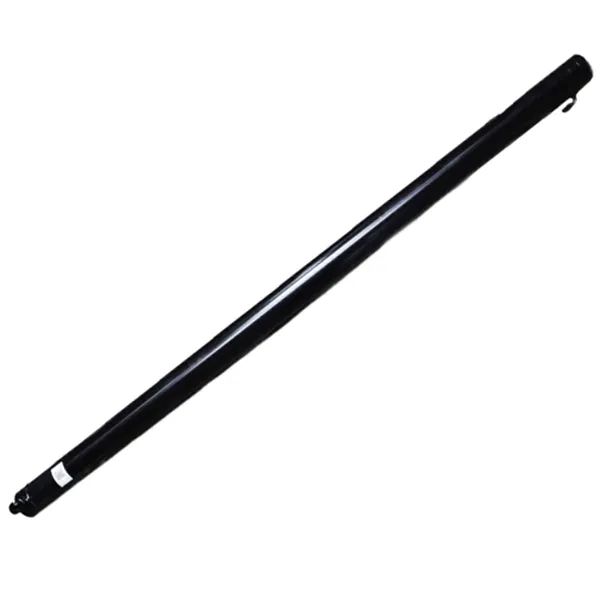

Forklift lift cylinder product detail
รายละเอียดสินค้า — โครงสร้างแหวนซีลและชุดลูกสูบ

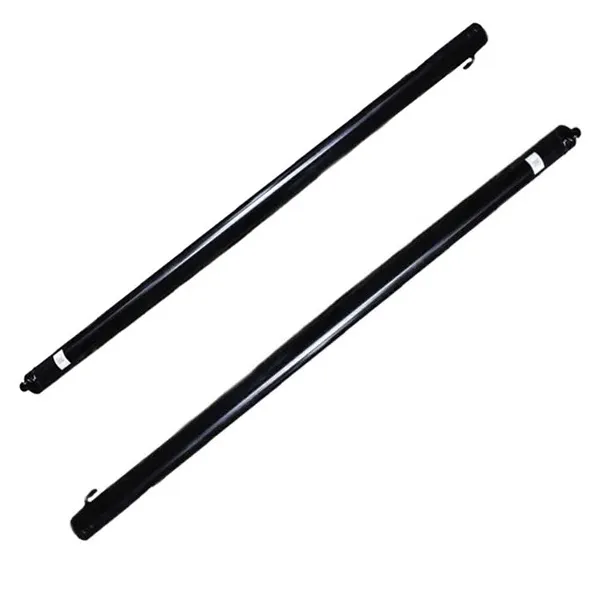

Forklift lift cylinder application photo
การใช้งาน — ติดตั้งบนเสารถยกที่ใช้งานได้
การออกแบบทางวิศวกรรม

สี่จุดการออกแบบที่ช่วยยืดอายุกระบอกสูบ

01

ตัวถังเหล็กมีความแข็งแรงสูง

ความต้านทานต่อการสึกหรอและความต้านทานต่อการประมวลผลเป็นข้อกำหนดพื้นฐาน สำหรับรถบรรทุกที่ใช้งานหนักซึ่งมีรอบการทำงานในแต่ละวัน พื้นผิวกระบอกสูบจะแสดงการสึกหรอที่มองเห็นได้เพียงเล็กน้อยหลังจากใช้งานเป็นเวลานาน

02

จับคู่ลูกสูบและแหวนซีล

รูปทรงลูกสูบและโปรไฟล์แหวนซีลเข้ากันเป็นชุด หลังจากที่โครงสร้างวงแหวนซีลได้รับการปรับให้เหมาะสมแล้ว ข้อผิดพลาดของการรั่วไหลของน้ำมันจะลดลงอย่างมาก ลูกค้ารายหนึ่งรายงานว่าความถี่ในการบำรุงรักษาลดลงประมาณครึ่งหนึ่ง

03

การควบคุมการยกแบบตอบสนอง

กระบอกสูบจะตอบสนองต่ออินพุตของคันโยกทันที ผู้ปฏิบัติงานสามารถเคลื่อนที่อย่างรวดเร็วในการยกอย่างเร่งด่วนหรือชะลอความเร็วเพื่อการวางตำแหน่งที่แม่นยำบนสินค้าที่เปราะบาง — ไม่ล่าช้าหรือไม่ต้องกระโดด

04

อุปกรณ์บัฟเฟอร์ในรุ่นขั้นสูง

บัฟเฟอร์ที่ปลายจังหวะจะทำให้ลูกสูบช้าลงเมื่อส้อมไปถึงด้านบนของเสา ไม่มีแรงกระแทกรุนแรง ไม่มีการสั่นสะเทือน — ช่วยปกป้องสินค้าที่เปราะบางและลดการสึกหรอของโครงสร้างบนเสา

ข้อดีของกระบอกสูบรถยกของ Raydafon

  • A
    ใช้ได้กับรถยกไฟฟ้าและดีเซล

    รุ่นมาตรฐานทั้ง 5 รุ่นครอบคลุมเสากระโดงรถยกส่วนใหญ่ ระยะการติดตั้งตั้งแต่ 1,658 มม. ถึง 1,808 มม. ตรงกับรถบรรทุกคลังสินค้าและโลจิสติกส์ทั่วไป

  • B
    แรงดันคงที่ภายใต้รอบต่อเนื่อง

    พิกัด 17.5-18.1 MPa ชุดลูกสูบและซีลที่เข้ากันช่วยให้แรงดันคงที่ตลอดรอบการขึ้น-ลงบ่อยครั้งโดยไม่มีการดริฟท์

  • C
    การรั่วไหลของน้ำมันต่ำ การสึกหรอต่ำ

    โครงสร้างซีลที่ได้รับการปรับปรุงช่วยลดการรั่วไหลในคลังสินค้าที่เต็มไปด้วยฝุ่นและสภาพแวดล้อมที่ชื้น ความถี่ในการบำรุงรักษาที่ต่ำกว่าจะช่วยลดต้นทุนการดำเนินงานได้โดยตรง

  • D
    การป้องกันอุปกรณ์บัฟเฟอร์

    รุ่นขั้นสูงจะชะลอลูกสูบเมื่อสิ้นสุดจังหวะ ป้องกันแรงกระแทกอย่างรุนแรงต่อสินค้าที่เปราะบาง และลดการสึกหรอของเสาและตัวกระบอกสูบ

  • E
    การสนับสนุน OEM

    ส่งยี่ห้อและรุ่นรถยกหรือหมายเลขแบบ วิศวกรย้อนกลับของ Raydafon สุ่มตัวอย่างและเสนอราคาชุดที่กำหนดเองบนภาพวาดเดียวกัน

  • F
    อุปทานโดยตรงจากโรงงาน

    ผลิตในโรงงานของ Raydafon ในเมืองหนิงโป ลูกค้าติดต่อกับผู้ผลิตโดยตรง พร้อมการตอบกลับหลังการขายที่รวดเร็วและคุณภาพชุดการผลิตที่มั่นคง

สถานที่ที่ใช้กระบอกสูบรถยก

การขนถ่ายคลังสินค้า

การโหลดตู้คอนเทนเนอร์ การหยิบพาเลท และการย้ายชั้นวาง การควบคุมการยกแบบตอบสนองช่วยเพิ่มความเร็วในการจัดการโหลดพาเลทมาตรฐาน

ประกอบกิจการยกของในโรงงาน

โหลดทางอุตสาหกรรมที่หนักหรือไม่สม่ำเสมอ ซึ่งผู้ปฏิบัติงานจำเป็นต้องควบคุมความสูงอย่างละเอียดที่ด้านบนเสาเพื่อวางซ้อน

การหมุนเวียนของท่าเรือและลอจิสติกส์

สภาพแวดล้อมรอบหนักอย่างต่อเนื่อง อุปกรณ์บัฟเฟอร์และซีลที่มีการสึกหรอต่ำช่วยให้กระบอกสูบทำงานได้หลายพันรอบต่อกะ

หลังการขายและอะไหล่

ตัวแทนจำหน่ายรถยกและซัพพลายเออร์หลังการขายที่ต้องการกระบอกยกเทียบเท่ากับ OEM ที่เชื่อถือได้สำหรับรถบรรทุกรุ่นยอดนิยม มีทั้งสต็อกและการผลิตแบบกำหนดเอง

สั่งซื้อแผ่นข้อมูลจำเพาะ

ความเข้ากันได้
รถยกไฟฟ้าและดีเซล
ความกดดันในการทำงาน
17.5-18.1 เมกะปาสคาล
เส้นผ่านศูนย์กลางรู
Φ56 ถึง Φ60 มม
เส้นผ่านศูนย์กลางก้าน
Φ45 มม
จังหวะ
1500 ถึง 1505 มม
ระยะการติดตั้ง
1658 ถึง 1808 มม
น้ำหนักต่อหน่วย
32.6 ถึง 50 กก
พอร์ต/อินเทอร์เฟซ
G1/2, M22×1.5
อุปกรณ์บัฟเฟอร์
มีในรุ่นขั้นสูงเพื่อการหยุดเต็มจังหวะโดยไม่มีแรงกระแทก
การปิดผนึก
โครงสร้างวงแหวนซีลที่ปรับให้เหมาะสมเพื่อลดการรั่วซึมและการสึกหรอของน้ำมัน
การปรับแต่ง
เจาะแบบกำหนดเอง ระยะชัก ประเภทพอร์ต บรรจุภัณฑ์ OEM และฉลากส่วนตัว
ขั้นต่ำ
50 หน่วยต่อรุ่น
เวลานำจำนวนมาก
25-35 วันหลังจากการฝากเงินและการอนุมัติการวาด
พื้นฐานใบเสนอราคา
รุ่นรถยกและน้ำหนัก, ช่วงชักที่ต้องการ, ขนาดพอร์ต, ปริมาณ, พอร์ตปลายทาง

คำสั่งซื้อของคุณเคลื่อนผ่าน Raydafon อย่างไร

01

บทสรุปการสมัคร

ส่งยี่ห้อและรุ่นรถยก น้ำหนัก จังหวะที่ต้องการ ขนาดพอร์ต ปริมาณ และพอร์ตปลายทาง

02

การเลือกรุ่น

Raydafon ยืนยันว่ารุ่นมาตรฐาน (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) เหมาะสมหรือไม่ หรือจำเป็นต้องสร้างแบบกำหนดเองหรือไม่

03

การอนุมัติตัวอย่างและการวาดภาพ

สำหรับงานประกอบแบบกำหนดเอง Raydafon วิศวกรย้อนกลับของชิ้นส่วน OEM สร้างตัวอย่าง และยืนยันการเจาะ ระยะชัก ระยะการติดตั้ง และขนาดพอร์ตกับผู้ซื้อ

04

การกลึงตัวถังและก้าน

ตัวกระบอกสูบเหล็กกล้าความแข็งแรงสูงได้รับการขัดเกลาเพื่อความทนทาน ก้านลูกสูบกราวด์และชุบฮาร์ดโครมเพื่อความทนทานต่อการสึกหรอ

05

การประกอบและการปรับแต่งบัฟเฟอร์

ประกอบลูกสูบ ซีล ไกด์บุช และอุปกรณ์บัฟเฟอร์แล้ว จังหวะบัฟเฟอร์ได้รับการปรับเพื่อให้จุดหยุดไม่มีแรงกระแทกที่ความดันที่กำหนด

06

การบรรจุและการจัดส่ง

กระบอกสูบบรรจุในกล่องไม้พร้อมน้ำมันป้องกันสนิมและฝาปิดป้องกัน จัดส่งทางทะเลทางอากาศหรือด่วนพร้อมรายการบรรจุภัณฑ์ใบแจ้งหนี้และรายงานการตรวจสอบ

เอกสารและการสนับสนุนด้านคุณภาพ

  • ✓
    ใบรับรองวัสดุ

    ใบรับรองวัสดุตัวถังและก้านสูบ เอกสารข้อมูลสารประกอบซีลที่ให้มาพร้อมกับการจัดส่งแต่ละครั้ง

  • ✓
    รายงานการทดสอบแรงดัน

    แรงดันแต่ละกระบอกทดสอบที่แรงดันพิกัดก่อนบรรจุ มีการบันทึกการรั่ว ความเรียบของจังหวะ และการเชื่อมต่อพอร์ต

  • ✓
    บันทึกการตรวจสอบมิติ

    การเจาะ ก้าน ระยะชัก ระยะการติดตั้ง และขนาดพอร์ตที่บันทึกไว้ตามข้อกำหนดที่สั่งหรือแบบของลูกค้า

  • ✓
    บรรจุส่งออก

    กล่องไม้พร้อมน้ำมันป้องกันสนิมและฝาปิดป้องกัน ชุดกระบอกขนาดใหญ่วางบนพาเลทและมัดไว้สำหรับการขนส่งทางทะเล

คำถามที่พบบ่อย

กระบอกสูบยกรถยกคืออะไร?

กระบอกสูบยกของรถยกคือกระบอกไฮดรอลิกแนวตั้งที่ติดตั้งอยู่บนเสาเพื่อยกและลดระดับของรถยก โดยจะแปลงแรงดันไฮดรอลิกเป็นการเคลื่อนที่เชิงเส้นตามแนวแกนตั้ง และเป็นหนึ่งในสามกระบอกไฮดรอลิกหลักบนรถยกควบคู่ไปกับกระบอกเอียงและกระบอกบังคับเลี้ยว

กระบอกสูบยกและกระบอกสูบเอียงแตกต่างกันอย่างไร?

กระบอกยกจะเคลื่อนที่ในแนวตั้งและควบคุมความสูงของแคร่ยก กระบอกเอียงจะเคลื่อนที่ในแนวนอนและควบคุมมุมไปข้างหน้าและข้างหลังของเสา ทั้งสองอย่างทำงานร่วมกันเมื่อยกหรือวางตำแหน่งโหลด Raydafon ผลิตทั้งสองอย่าง และกระบอกสูบแบบเอียงจะแสดงรายการแยกกันที่ไซต์งาน

กระบอกสูบนี้รับแรงกดดันในการทำงานได้เท่าใด?

แรงดันใช้งานคือ 17.5 MPa หรือ 18.1 MPa ขึ้นอยู่กับรุ่น ขนาดของรูเจาะและก้านจะตรงกับช่วงแรงดันนี้ ดังนั้นกระบอกสูบจึงรักษาแรงดันให้คงที่ภายใต้รอบการยกอย่างต่อเนื่อง

ใช้วัสดุและซีลอะไรบ้าง?

ตัวกระบอกสูบและก้านลูกสูบทำจากเหล็กที่มีความแข็งแรงสูง ชุดซีลใช้สารประกอบที่ทนต่อการสึกหรอพร้อมโครงสร้างวงแหวนซีลที่ปรับให้เหมาะสม โครงสร้างดังกล่าวช่วยลดการรั่วไหลของน้ำมันและการสึกหรอ ซึ่งช่วยยืดอายุการใช้งานในคลังสินค้าที่เต็มไปด้วยฝุ่นหรือสภาพแวดล้อมที่ชื้น

อุปกรณ์บัฟเฟอร์คืออะไร และเหตุใดจึงมีความสำคัญ

ในรุ่น Raydafon ขั้นสูง กระบอกสูบจะมีอุปกรณ์บัฟเฟอร์ที่ส่วนท้ายของระยะชัก เมื่อตะเกียบถึงด้านบนของเสา ตัวกันกระแทกจะทำให้ลูกสูบช้าลง จึงไม่เกิด 'เสียงดังกราว' หรือแรงสั่นสะเทือน สิ่งนี้ช่วยปกป้องสินค้าที่เปราะบางและลดการสึกหรอของแรงกระแทกบนเสาและตัวกระบอกสูบ

รถยกรุ่นใดบ้างที่เข้ากันได้กับ?

รุ่นมาตรฐานทั้ง 5 รุ่นครอบคลุมการใช้งานรถยกไฟฟ้าและรถดีเซลทั่วไป ระยะการติดตั้งตั้งแต่ 1,658 มม. ถึง 1,808 มม. ดังนั้นเสามาตรฐานส่วนใหญ่จึงมีรุ่นที่ตรงกัน สำหรับเสากระโดง OEM หรือรถบรรทุกรุ่นเก่า Raydafon รองรับระยะเจาะ ระยะชัก และระยะการติดตั้งแบบกำหนดเอง

MOQ และระยะเวลารอคอยคืออะไร?

ขั้นต่ำคือ 50 หน่วยต่อรุ่น เวลานำจำนวนมากคือ 25-35 วันหลังจากการฝากและการอนุมัติการวาด ขึ้นอยู่กับความซับซ้อนของรุ่นและปริมาณการสั่งซื้อ

ฉันจะขอใบเสนอราคาได้อย่างไร?

ส่งรุ่นรถยกและน้ำหนักของคุณ ช่วงชักที่ต้องการ ขนาดพอร์ต ปริมาณ และพอร์ตปลายทาง Raydafon จะยืนยันโมเดลหรือออกแบบงานประกอบแบบกำหนดเอง จากนั้นเสนอใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ

พร้อมที่จะจัดหากระบอกสูบรถยกแบบสั่งทำแล้วหรือยัง?

ส่งรุ่นรถยกและน้ำหนักของคุณ ช่วงชักที่ต้องการ ขนาดพอร์ต และปริมาณการสั่งซื้อ Raydafon จะยืนยันรุ่นมาตรฐานหรือออกแบบงานประกอบแบบกำหนดเอง จากนั้นเสนอใบเสนอราคา FOB Ningbo พร้อมระยะเวลารอคอยสินค้าและรายละเอียดการบรรจุ
