SWC-WH ไม่มีข้อต่ออเนกประสงค์แบบเชื่อมแบบยืดหยุ่น

SWC-WH ไม่มีข้อต่ออเนกประสงค์แบบเชื่อมแบบยืดหยุ่น

ข้อต่ออเนกประสงค์แบบเชื่อมแบบไม่ยืดหยุ่น SWC-WH ของ Raydafon ใช้การเชื่อมต่อแบบเชื่อมเพื่อให้แน่ใจว่ามีการส่งผ่านที่เชื่อถือได้ ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานที่รับน้ำหนักสูง เช่น อุปกรณ์โลหะวิทยาและเหมืองแร่ เราเป็นผู้ผลิตข้อต่อทางกายภาพในประเทศจีน ในฐานะผู้ผลิตที่เชื่อถือได้ เรานำเสนออุปทานที่มั่นคงและสามารถปรับแต่งรายละเอียดให้ตรงกับข้อกำหนดเฉพาะของอุปกรณ์ของคุณได้ สำหรับรายละเอียดราคา โปรดติดต่อเราโดยตรง
แอกเชื่อม · ไม่มีองค์ประกอบดิ้น · พร้อม OEM

SWC-WH ไม่มีข้อต่ออเนกประสงค์แบบเชื่อมแบบยืดหยุ่นสำหรับเพลาขับสำหรับงานหนัก

คัปปลิ้งคาร์ดานชนิดเชื่อมแข็งที่สร้างขึ้นสำหรับโรงรีด เครน การทำเหมืองแร่ และไดรฟ์ทางโลหะวิทยา แอกที่เชื่อมจะช่วยขจัดการคลายข้อต่อแบบสลักเกลียว แบริ่งเข็มที่มีความแม่นยำทำให้แรงเสียดทานต่ำ เจาะ 100–550 มม. แรงบิดสูงสุด 710 kN·m เหล็กโลหะผสม 35CrMo การผลิต ISO 9001 ในเมืองหนิงโป ประเทศจีน

เบื่อ100 – 550 มม
แรงบิดที่กำหนด1.25 – 710 กิโลนิวตัน·เมตร
มุมพับ15° – 25°
วัสดุเหล็ก 35CrMo
ขั้นต่ำ1 ชิ้น
เวลานำ15 – 30 วัน
SWC-WH without flex welding type universal coupling welded yoke product photo

01SWC-WH ที่ไม่มีข้อต่ออเนกประสงค์แบบ Flex Welding คืออะไร?

SWC-WH คือ aการมีเพศสัมพันธ์ข้อต่อสากลแบบแข็งที่ส่งแรงบิดผ่านแอกที่เชื่อมและกากบาทตรงกลางที่ทำงานบนตลับลูกปืนเข็มที่มีความแม่นยำ Unlike flex-type couplings, it containsไม่มีองค์ประกอบยืดหยุ่นดังนั้นจึงไม่มียาง ไม่มีชุดสปริง และไม่มีส่วนโค้งงอเพื่อชดเชยการสึกหรอ นั่นทำให้เป็นตัวเลือกที่ต้องการเมื่อไดรฟ์ต้องการแรงบิดสูง ทนแรงกระแทกสูง และอายุการใช้งานยาวนานมากกว่าการหน่วงแรงบิด

แอกแบบเชื่อมคือความแตกต่างที่สำคัญจากการออกแบบแบบแอกแบบสลักเกลียว ภายใต้การสั่นสะเทือนอย่างต่อเนื่อง ข้อต่อแบบสลักเกลียวอาจคลายตัว ทำให้เกิดอาการเฟรต ฟันเฟือง และความล้มเหลวในที่สุด การเชื่อมจะลบโหมดความล้มเหลวนั้นออกไปโดยสิ้นเชิง สำหรับการจัดหาผู้ซื้อข้อต่อสากลสำหรับเพลาขับอุตสาหกรรมส่งผลให้หยุดการบำรุงรักษาน้อยลงและต้นทุนรวมในการเป็นเจ้าของลดลงตลอดอายุการใช้งานของคัปปลิ้ง

หากการใช้งานของคุณต้องการการปฏิบัติตามแรงบิดแทนที่จะเป็นความแข็งแกร่ง ให้เปรียบเทียบกับประเภทการเชื่อมแบบเฟล็กซ์ มาตรฐาน SWC-BHหรือช่วงยาวประเภทการเชื่อมแบบงอยาว SWC-CHซึ่งเพิ่มองค์ประกอบที่ยืดหยุ่นระหว่างแอกทั้งสอง

02ข้อมูลจำเพาะทางเทคนิค SWC-WH: ระยะเจาะ แรงบิด และระยะเยื้องศูนย์

ตารางด้านล่างแสดงทุกขนาดมาตรฐานในซีรีส์ SWC-WH ใช้ให้ตรงกับเส้นผ่านศูนย์กลางเพลาของคุณ แรงบิดที่กำหนด และความยาวในการติดตั้งที่มีอยู่ก่อนขอใบเสนอราคา เจาะรู ร่องสลัก และความยาวแบบกำหนดเองได้ตามคำขอ

SWC-WH ข้อต่ออเนกประสงค์แบบไม่มีการเชื่อมแบบยืดหยุ่น — ตารางขนาดเต็ม
แบบอย่าง ง (มม.) Tn (กิโลนิวตัน·เมตร) Tf (kN·m) β (°) ลิม D1 (js11) D2 (H7) D3 ล ไม่มี k t ข (h9) g ความเฉื่อย (กก.·m²) น้ำหนัก (กก.)
ลิม +100มม ลิม +100มม
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

เชิงมุมเท่านั้น

SWC-WH ชดเชยการวางแนวเชิงมุมที่คลาดเคลื่อนได้สูงสุดถึง 15°–25° สำหรับการเดินทางตามแนวแกน ให้จับคู่กับเพลาร่องสไปลน์แบบเลื่อน

การเลือกแรงบิด

ใช้ค่าเซอร์วิสแฟคเตอร์ 1.5–2.5 กับแรงบิดปกติ ขึ้นอยู่กับระดับแรงกระแทกและรอบการทำงาน

การจับคู่เจาะ

มาตรฐาน D1 js11 / D2 H7 เจาะตามรายการด้านบน มีรูแบบขั้นบันไดหรือแบบร่องแบบกำหนดเองให้เลือก

ทางเลือกหน้าแปลน

หากเพลาของคุณใช้ส่วนเชื่อมต่อแบบแปลน โปรดดูที่ชนิดหน้าแปลน SWC-WFในชุดเดียวกัน

SWC-WH universal coupling welded yoke and needle bearing cross detail

03เหตุใดผู้ซื้อจึงระบุข้อต่อแอกแบบเชื่อมสำหรับเครื่องจักรงานหนัก

วิศวกรฝ่ายจัดซื้อเลือก SWC-WH ด้วยเหตุผลเชิงพาณิชย์สามประการ:เวลาหยุดทำงานลดลง รอบการเปลี่ยนน้อยลง และต้นทุนรวมต่อชั่วโมงการทำงานลดลง.

  • ไม่มีการคลายข้อต่อแบบเกลียวแอกที่เชื่อมจะขจัดโหมดความล้มเหลวในการคลายการสั่นสะเทือน ซึ่งจะทำให้อายุการใช้งานของข้อต่อแบบโบลต์แอกในโรงงานรีดและเครื่องบดสั้นลง
  • ความหนาแน่นของแรงบิดสูงแรงบิดปกติสูงสุด 710 kN·m ในซองขนาดกะทัดรัด ครอบคลุมงานหนักส่วนใหญ่ของเพลาขับ
  • ตลับลูกปืนเข็มที่มีความแม่นยำแรงเสียดทานต่ำ ประสิทธิภาพสูง และช่วงจาระบีที่ยาวนานช่วยลดงานบำรุงรักษา
  • เหล็กโลหะผสม 35CrMoผ่านการอบชุบด้วยความร้อนเพื่อทนต่อการสึกหรอ ความล้า และการกระแทกในสภาพแวดล้อมเหมืองแร่ โลหะวิทยา และทางทะเล
  • ความอดทนเชิงมุมกว้างการชดเชย 15°–25° ช่วยลดต้นทุนการจัดตำแหน่งระหว่างการติดตั้ง
  • การออกแบบที่เป็นประโยชน์ชิ้นส่วนที่สึกหรอแบบถอดเปลี่ยนได้ช่วยยืดอายุการใช้งานของคัปปลิ้งเกินกว่ารอบการเปลี่ยนครั้งเดียว

04ตำแหน่งที่ใช้ข้อต่อ SWC-WH: การใช้งานและอุตสาหกรรม

SWC-WH ได้รับการระบุเมื่อใดก็ตามที่ข้อต่อที่มีความแข็งแกร่งและมีแรงบิดสูงต้องทนต่อแรงกระแทกและการสั่นสะเทือนอย่างต่อเนื่อง การติดตั้งทั่วไป ได้แก่ :

โรงงานรีดเหล็ก เส้นโลหะ เครนเหนือศีรษะ เครื่องจักรยกท่าเรือ สายพานลำเลียงการทำเหมืองแร่ เครื่องคั้นและแท่นขุดเจาะ การขับเคลื่อนทางทะเล เครื่องจักรดาดฟ้า ไดรฟ์ซีเมนต์และกระดาษ ม้านั่งทดสอบสำหรับงานหนัก การขับเคลื่อนพลังงานทดแทน สายการผลิตเคมี

หากไดรฟ์ของคุณจำเป็นต้องมีการเคลื่อนตัวตามแนวแกนหรือแรงบิด ให้ตรวจสอบข้อมูลฉบับเต็มช่วงการมีเพศสัมพันธ์สากลหรือทางเลือกอื่นชุดข้อต่อเกียร์ก่อนที่จะระบุ

05ข้อต่อ SWC-WH แบบกำหนดเอง: OEM, ฉลากส่วนตัว และการผลิตแบบเขียนแบบ

เรย์ดาฟอนเป็นผู้ผลิตข้อต่อสากล OEMไม่ใช่บริษัทการค้า การปรับแต่งได้รับการจัดการภายในโรงงาน ISO 9001 ของเราในเมืองหนิงโป ประเทศจีน

เจาะและรูกุญแจ

D1 js11, D2 H7 หรือค่าเผื่อที่กำหนดเอง อินเทอร์เฟซแบบคีย์ขนาน เส้นโค้ง หรือแบบย่อขนาดดิสก์

รูปแบบหน้าแปลน

วงกลมโบลต์ เส้นผ่านศูนย์กลางไพล็อต และจำนวนโบลต์ที่ตรงกับการวาดหน้าแปลนของคุณ

ความยาวและความสมดุล

Lmin และความยาวที่ขยาย เกรดสมดุลไดนามิกสำหรับเพลาความเร็วสูง

การเคลือบและการทำเครื่องหมาย

งานพ่นสี แบล็คออกไซด์ ชุบสังกะสี ป้ายชื่อและการทำเครื่องหมายฉลากส่วนตัว

ส่งแบบ PDF, DWG, DXF หรือ STEP พร้อมขนาดเพลาและรอบการทำงานของคุณ วิศวกรของเราจะส่งคืนขนาดที่แนะนำและใบเสนอราคาภายใน 24 ชั่วโมง

06การควบคุมคุณภาพ การรับรอง และการรับประกัน 12 เดือน

ข้อต่อ SWC-WH ทุกตัวผ่านเส้นทางการตรวจสอบที่เป็นเอกสารก่อนจัดส่ง นี่เป็นหลักฐานที่ผู้ซื้อในต่างประเทศใช้ในการอนุมัติผู้ขายและการตรวจสอบขาเข้า

  • กระบวนการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001
  • บันทึกการตรวจสอบเหล็กขาเข้าและการรักษาความร้อน
  • รายงานการตรวจสอบมิติสำหรับรู รูกุญแจ และ Lmin
  • การตรวจสอบรอยเชื่อมบนข้อต่อแอก
  • การทดสอบความพอดีและการหมุนของตลับลูกปืนก่อนบรรจุ
  • การรับประกันแบบจำกัดเงื่อนไข 12 เดือนสำหรับข้อบกพร่องในการผลิต

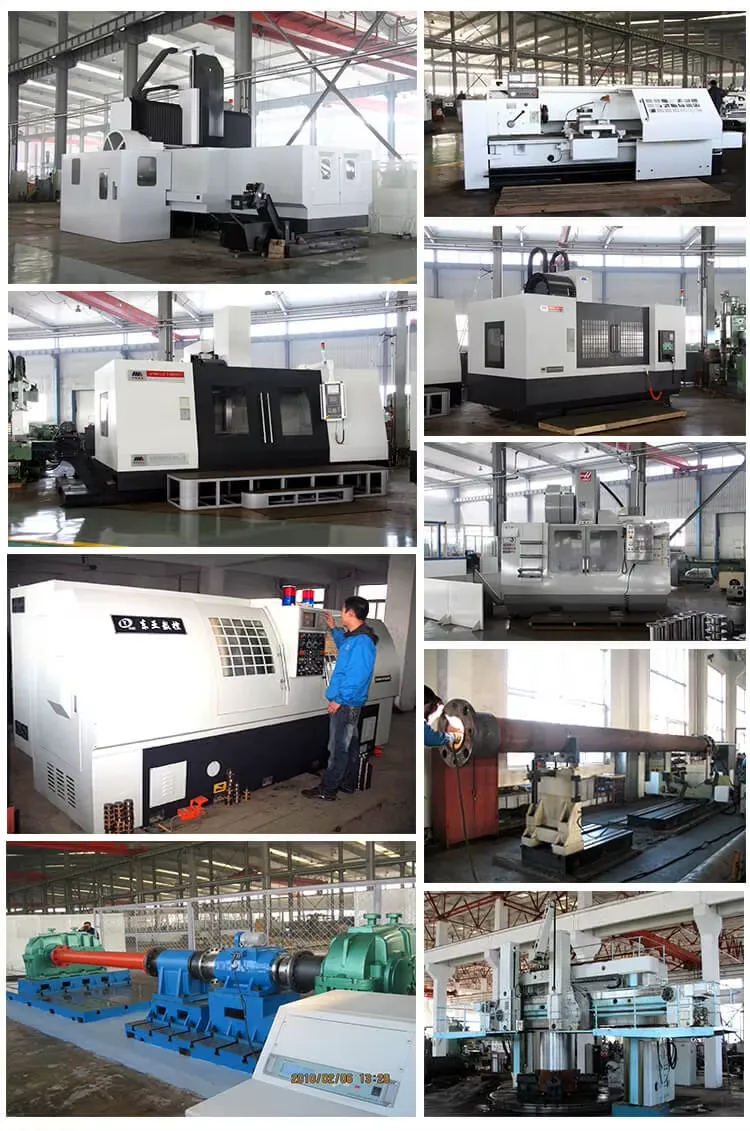

Raydafon universal coupling manufacturing workshop Ningbo China

07วิธีการสั่งซื้อ: MOQ, เวลานำ, การบรรจุและการจัดส่ง

ขั้นต่ำ

1 ชิ้นสำหรับขนาดมาตรฐาน ราคาตั้งแต่ 50 ชิ้นขึ้นไป

เวลานำ

15-30 วันหลังจากยืนยันการวาดและฝากเงิน

การบรรจุ

กล่องไม้ ฟิล์มป้องกันสนิม VCI สารดูดความชื้น พาเลทสั่งทำสำหรับขนาดใหญ่

การส่งสินค้า

ทะเลอากาศหรือด่วน มีข้อกำหนด EXW / FOB / CIF / DDP

เอกสาร

CI, PL, CO, แบบฟอร์ม A/E, ใบรับรองวัสดุ, รายงานมิติ

การชำระเงิน

T/T, L/C ที่เห็น และเงื่อนไขอื่นๆที่สามารถต่อรองได้สำหรับผู้ซื้อซ้ำ

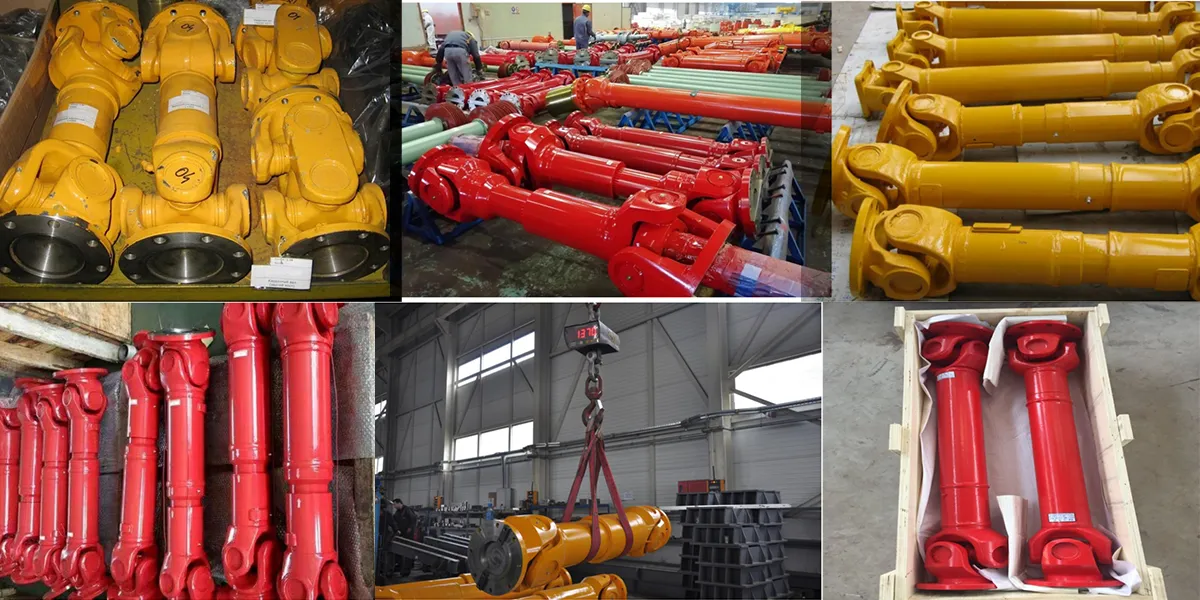

SWC-WH universal coupling inspection and assembly line

08คำถามที่พบบ่อยเกี่ยวกับผู้ซื้อข้อต่อสากล SWC-WH

"ไม่มีประเภทการเชื่อมแบบยืดหยุ่น" บนข้อต่อ SWC-WH หมายความว่าอย่างไร

หมายความว่าข้อต่อไม่มีองค์ประกอบที่ยืดหยุ่นหรือยืดหยุ่นในเส้นทางแรงบิด และแอกจะเชื่อมต่อกันด้วยการเชื่อมแทนที่จะใช้การโบลต์ ซึ่งจะช่วยขจัดการคลายตัวของข้อต่อแบบสลักเกลียวภายใต้การสั่นสะเทือน และเพิ่มความแข็งแกร่งของโครงสร้าง เป็นตัวเลือกที่เหมาะสมสำหรับไดรฟ์แรงบิดสูงและแรงกระแทกสูงที่ไม่จำเป็นต้องมีชิ้นส่วนที่ยืดหยุ่น

ซีรีส์ SWC-WH มีแรงบิดและระยะเจาะอยู่ที่เท่าใด

เส้นผ่านศูนย์กลางของไจเรชั่น 100–550 มม. แรงบิดปกติ 1.25–710 kN·m แรงบิดเมื่อยล้า 0.63–355 kN·m รูมาตรฐาน D1 57–426 มม. มีทั้งแบบเจาะและเพลาขั้นบันไดแบบกำหนดเอง

ใช้วัสดุและแบริ่งอะไร?

แอกและหน้าแปลนเป็นเหล็กโลหะผสม 35CrMo ที่ผ่านการอบร้อน Cross Journal ทำงานบนตลับลูกปืนเข็มที่มีความแม่นยำเพื่อลดแรงเสียดทานและยืดอายุการใช้งานภายใต้หน้าที่ทางอุตสาหกรรมอย่างต่อเนื่อง

มุมเยื้องศูนย์สูงสุดคือเท่าใด?

ขึ้นอยู่กับขนาด 15° ถึง 25° ของการวางแนวที่ไม่ตรงเชิงมุม SWC-WH ไม่ชดเชยการกระจัดในแนวแกน — จับคู่กับร่องฟันเลื่อนหรือเพลายืดไสลด์ หากมีการเคลื่อนที่ตามแนวแกน

คุณมีข้อต่อ SWC-WH แบบ OEM หรือแบบกำหนดเองหรือไม่

ใช่. เราปรับแต่งรู รูสลัก รูปแบบหน้าแปลน ความยาว เกรดบาลานซ์ การรักษาพื้นผิว และป้ายชื่อ ส่งรูปวาด PDF, DWG, DXF หรือ STEP แล้วเราจะเสนอราคาภายใน 24 ชั่วโมง

ขั้นต่ำ เวลานำและการรับประกันคืออะไร?

ขั้นต่ำ 1 ชิ้นสำหรับขนาดมาตรฐาน ระยะเวลาดำเนินการ 15-30 วัน ขึ้นอยู่กับขนาดและการปรับแต่ง การรับประกันแบบจำกัดเงื่อนไข 12 เดือนสำหรับข้อบกพร่องในการผลิต

ฉันจะเลือกขนาด SWC-WH ที่ถูกต้องสำหรับเพลาขับของฉันได้อย่างไร

ให้แรงบิดที่กำหนด แรงบิดสูงสุด ความเร็ว เส้นผ่านศูนย์กลางเพลา มุมเยื้องศูนย์ และรอบการทำงาน วิศวกรของเราจะแนะนำขนาดพร้อมปัจจัยการบริการที่ถูกต้อง คุณยังสามารถตรวจสอบแบบเต็มได้คู่มือการเลือกข้อต่อสากลก่อนที่จะติดต่อเรา

ฉันสามารถหาตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?

ใช่. คำสั่งซื้อตัวอย่างได้รับการยอมรับสำหรับขนาดมาตรฐาน ต้นทุนตัวอย่างและค่าขนส่งจะเสนอราคาแยกต่างหากและสามารถเครดิตกับคำสั่งซื้อจำนวนมากครั้งแรกได้
