SWP-G ข้อต่ออเนกประสงค์แบบ Super Short Flex Type

SWP-G ข้อต่ออเนกประสงค์แบบ Super Short Flex Type

ข้อต่ออเนกประสงค์ SWP-G Super Short Flex Type ของ Raydafon คือสิ่งที่คุณกำลังมองหาอย่างแท้จริง สร้างขึ้นโดยเฉพาะสำหรับการตั้งค่าขนาดกะทัดรัดที่ทุกตารางนิ้วมีความสำคัญ โดยไม่เปลืองพลังงานที่คุณต้องการ


ข้อต่อแรงบิดสูงสำหรับพื้นที่แคบและเครื่องจักรกลหนัก

เมื่อต้องมีอุปกรณ์ก่อสร้างหรือรถเกี่ยวข้าวทางการเกษตรการมีเพศสัมพันธ์ร่วมสากลที่เหมาะกับพื้นที่แคบแต่ยังคงให้แรงบิดสูง Raydafon SWP-G สร้างมาเพื่องานนี้โดยเฉพาะ การออกแบบที่สั้นเป็นพิเศษ องค์ประกอบที่ยืดหยุ่น และแรงบิดสูงสุด 224 kN·m — โดยไม่ลดทอนประสิทธิภาพ

225–350มม

เส้นผ่านศูนย์กลางของการหมุน

224กิโลนิวตันเมตร

แรงบิดสูงสุด

5°

การวางแนวเชิงมุมไม่ตรง

ISO9001

มาตรฐานคุณภาพ

พลังขนาดกะทัดรัด

สั้นมาก สร้างขึ้นเพื่อการประกอบที่แน่นหนา

การออกแบบที่ "สั้นมาก" ไม่ใช่แค่ฉลากเท่านั้น แต่ยังบีบลงในจุดที่แน่นซึ่งข้อต่ออื่นๆ ไม่สามารถเข้าถึงได้ เส้นผ่านศูนย์กลางของไจเรชั่น 225 มม. ถึง 350 มม. เหมาะกับอุปกรณ์หนักขนาดกลาง

เนื่องจากเป็นข้อต่ออเนกประสงค์แบบโค้งงอสั้น จึงสามารถรองรับการวางแนวเชิงมุมได้สูงสุดถึง 5 องศา ขณะรับแรงบิดสูงสุด 224 kN·m ชิ้นส่วนที่ยืดหยุ่นในตัวดูดซับแรงกระแทกและแรงสั่นสะเทือน เพื่อไม่ให้ชิ้นส่วนอื่นๆ สึกหรอ

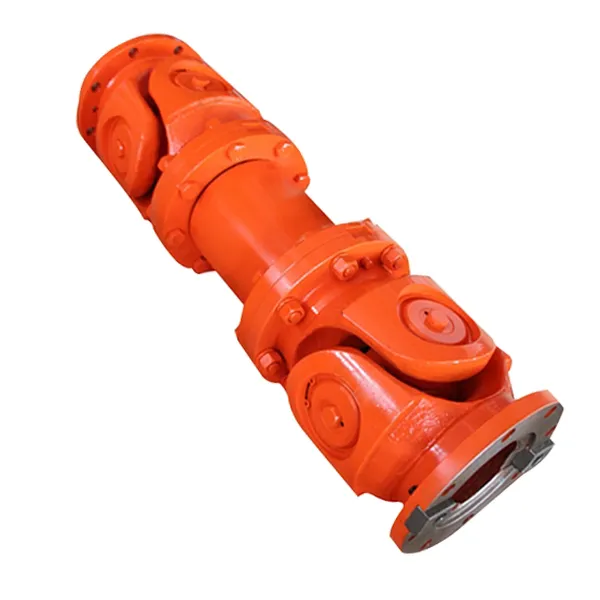

Raydafon SWP-G super short flex type universal joint coupling

ข้อมูลจำเพาะของผลิตภัณฑ์

รุ่นมาตรฐานห้ารุ่นตั้งแต่ SWP225G ถึง SWP350G แรงบิดมีตั้งแต่ 56 kN·m ถึง 224 kN·m ขนาดที่กำหนดเองตามคำขอ

แบบอย่าง ง (มม.) Tn (กิโลนิวตัน·เมตร) Tf (kN·m) β≤ ลิตร (มม.) เอ็ม (กก.)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

หมายเหตุ: ตัวอย่างการมาร์ก — เส้นผ่านศูนย์กลางการหมุน D=315 มม. ความยาวผ่อน L=620 มม. ประเภท G สั้นไม่มีประเภทดิ้น: คัปปลิ้ง SWP315GX620

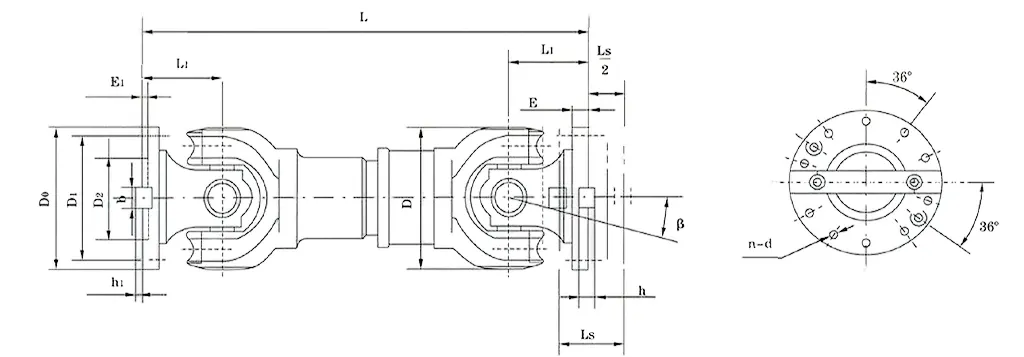

SWP-G coupling dimension drawing

การประยุกต์ใช้ผลิตภัณฑ์

สร้างขึ้นสำหรับจุดแคบที่คุณต้องการทั้งความยืดหยุ่นและพลัง เคลื่อนย้ายแรงบิดได้อย่างมีประสิทธิภาพในพื้นที่ที่ไม่มีพื้นที่สำหรับชิ้นส่วนขนาดใหญ่ แม้ว่าเพลาจะไม่ได้เรียงกันอย่างสมบูรณ์ก็ตาม

อุปกรณ์ก่อสร้าง

รถขุดและรถตักมีพื้นที่แคบซึ่งชิ้นส่วนต่างๆ เสียดสีกัน SWP-G ใส่ได้พอดี ดูดซับแรงสั่นสะเทือนและรับมือกับการเคลื่อนไหวอย่างต่อเนื่อง

เครื่องจักรกลการเกษตร

รถแทรกเตอร์ไถนาในทุ่งไม่เรียบและเครื่องเก็บเกี่ยวบนพื้นที่ขรุขระ ปรับแนวไม่ตรงเชิงมุมจากการทำงานแบบออฟโรด ช่วยลดการสึกหรอ

การตั้งค่าทางทะเล

ห้องเครื่องยนต์แน่นบนเรือ โครงสร้างที่ทนต่อการกัดกร่อนสามารถรองรับน้ำเค็มและแรงไดนามิกจากคลื่นและแรงขับเคลื่อน

พลังงานทดแทน

กังหันลมและเครื่องติดตามแสงอาทิตย์ต้องการการควบคุมที่แม่นยำในพื้นที่จำกัด แรงบิดสูงพร้อมฟันเฟืองน้อยและการบำรุงรักษาต่ำ

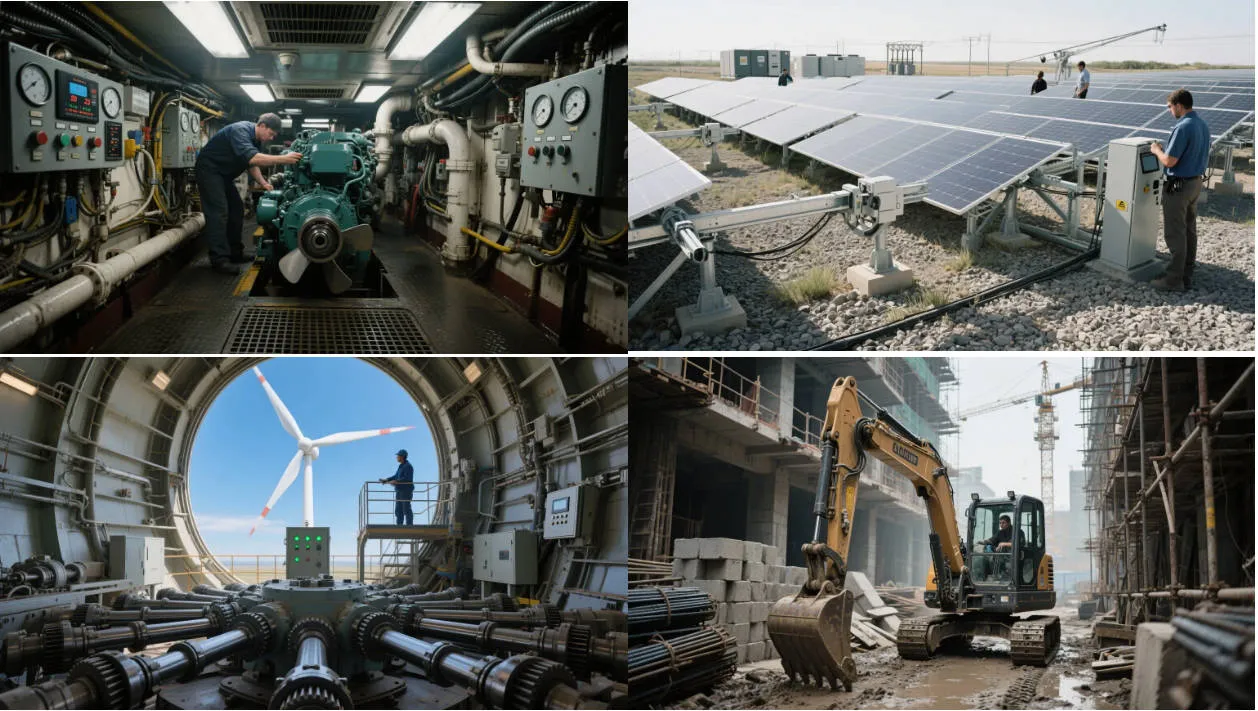

SWP-G coupling applications

คุณสมบัติผลิตภัณฑ์

โครงสร้างกะทัดรัด แรงบิดสูง วัสดุที่ทนทาน และทนต่อการกัดกร่อน ออกแบบมาเพื่อการทำงานต่อเนื่องในสภาพแวดล้อมที่มีความต้องการสูง

องค์ประกอบดิ้นแรงบิดสูง

องค์ประกอบเฟล็กซ์ขั้นสูงจัดการกับการวางแนวเชิงมุมขนาดใหญ่โดยไม่กระทบต่อประสิทธิภาพ เหมาะสำหรับสภาพแวดล้อมแบบไดนามิกที่เพลาเลื่อน

วัสดุที่ทนทาน

ส่วนประกอบเหล็กและทองแดงที่มีความแข็งแรงสูง ทนทานต่อการสึกหรอและความล้าภายใต้การทำงานที่ไม่หยุดนิ่ง ดูดซับแรงกระแทกเพื่อให้การส่งกำลังคงที่

การติดตั้งที่รวดเร็ว

การเชื่อมต่อแบบเกลียวหรือแบบใช้กุญแจจะยึดติดอย่างรวดเร็วและลดเวลาในการบำรุงรักษา รับมือกับการเคลื่อนที่ในแนวแกนได้ดี — ไม่มีการลื่นไถลหรือข้อต่อที่ไม่ถูกต้องขณะเปลี่ยนชิ้นส่วน

ความต้านทานการกัดกร่อน

สารเคลือบป้องกันทนต่อน้ำเค็มและสภาพแวดล้อมที่รุนแรง ใช้งานได้ดีเป็นข้อต่อข้อต่ออเนกประสงค์ทางทะเลสำหรับระบบขับเคลื่อน

SWP-G coupling features

มันทำงานอย่างไร

การส่งแรงบิดที่ยืดหยุ่น — สะพานเชื่อมระหว่างเพลาที่สามารถเคลื่อนที่ได้เล็กน้อยโดยไม่ทำให้การเชื่อมต่อขาด

เพลาอินพุตหมุน เพลาอินพุตหมุนและเคลื่อนย้ายองค์ประกอบที่ยืดหยุ่น
องค์ประกอบโค้งงอได้อย่างยืดหยุ่น องค์ประกอบอีลาสโตเมอร์รองรับการเปลี่ยนแปลงเชิงมุม แนวแกน และแนวรัศมีโดยไม่สิ้นเปลืองพลังงาน
แรงบิดถ่ายโอนไปยังเพลาเอาท์พุต ชิ้นส่วนที่ยืดหยุ่นจะส่งแรงบิดไปยังเพลาเอาท์พุตโดยการงออย่างเพียงพอ ไม่กระตุกหรือหยุดกะทันหัน
การสั่นสะเทือนถูกดูดซับ ในสภาพแวดล้อมทางทะเลหรือภูมิประเทศที่ขรุขระ การออกแบบแบบยืดหยุ่นจะดูดซับแรงสั่นสะเทือนและแรงกระแทก ช่วยยืดอายุการใช้งาน

รีวิวลูกค้า

เสียงตอบรับจากวิศวกรและทีมบำรุงรักษาที่ใช้ SWP-G ในการผลิต

⭐⭐⭐⭐⭐

"มันทนทาน รับมือกับงานที่มีแรงบิดสูงได้โดยไม่เปลืองแรง หลังจากวิ่งมาหลายเดือน เราแทบไม่เห็นการสึกหรอเลย"

Li Jian — วิศวกรอาวุโส อุปกรณ์อุตสาหกรรมเซี่ยงไฮ้

⭐⭐⭐⭐⭐

"เราเปลี่ยนข้อต่อเก่าที่เทอะทะของเราออก การถ่ายโอนกำลังเป็นไปอย่างราบรื่นและมั่นคง และค่าบำรุงรักษาก็ลดลง"

Emily Walker — ผู้อำนวยการฝ่ายเทคนิคของ New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"ขนาดเล็กเหมาะกับการตั้งค่าที่คับแคบของเรา และการออกแบบที่ยืดหยุ่นช่วยให้การทำงานราบรื่น ปวดหัวในการบำรุงรักษาน้อยลง"

Andrea Rossi — ผู้จัดการฝ่ายปฏิบัติการ, Milan Engineering

⭐⭐⭐⭐⭐

"แม้ภายใต้ภาระงานหนัก ประสิทธิภาพก็ยังคงสม่ำเสมอ ประสิทธิภาพของสายการผลิตของเราเพิ่มขึ้นอย่างมากในขณะนี้"

Jean-Claude Lefevre — หัวหน้าฝ่ายบำรุงรักษา, Lyon Mechanical Works

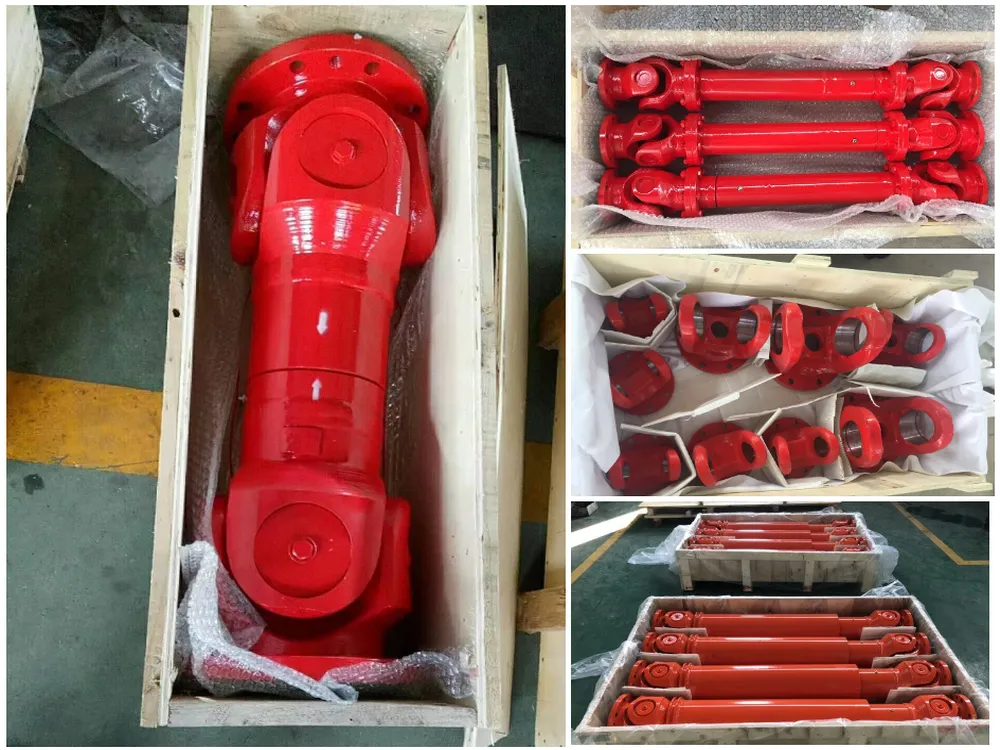

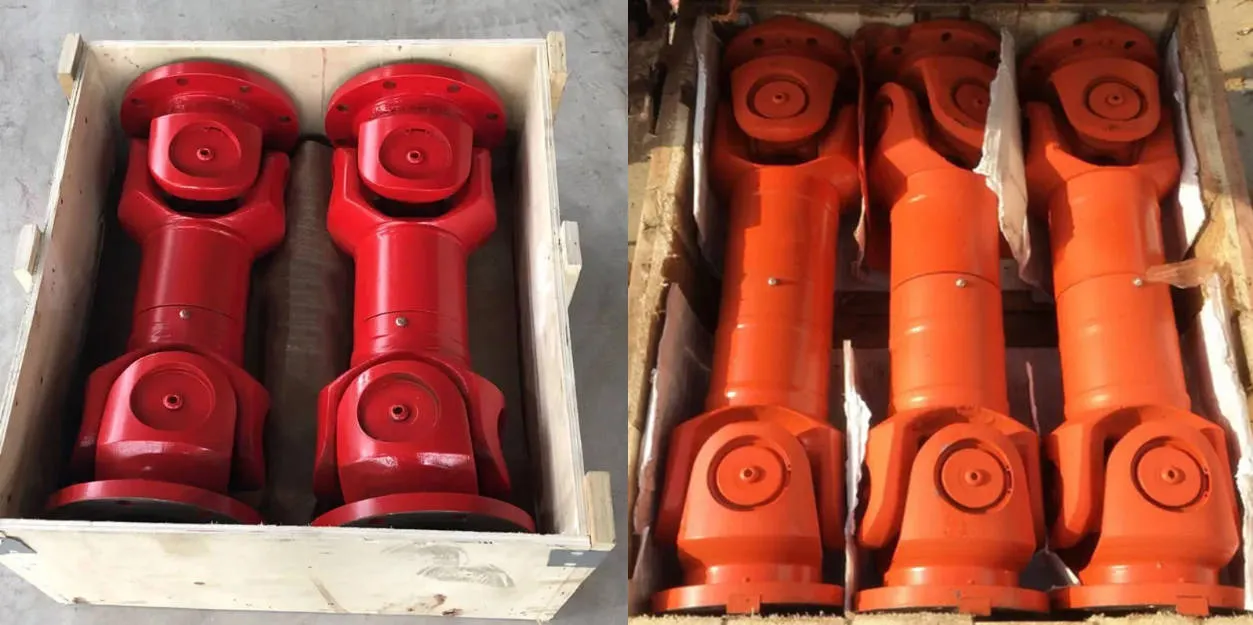

Raydafon universal joint coupling factory

ต้องการข้อต่อ SWP-G สำหรับอุปกรณ์ของคุณใช่ไหม

ส่งเส้นผ่านศูนย์กลางการหมุน ความต้องการแรงบิด ความยาวในการติดตั้ง และการใช้งานของคุณมาให้เรา ทีมงานของเราจะยืนยันรุ่นที่ถูกต้องและจัดหาโซลูชันที่ปรับให้เหมาะสม
