จะติดตั้งข้อต่อเกียร์อย่างถูกต้องเพื่อประสิทธิภาพสูงสุดได้อย่างไร

ข้อต่อเกียร์เป็นตัวขับเคลื่อนการส่งแรงบิดหนักในเครื่องจักรอุตสาหกรรม แต่กว่า 70% ของความล้มเหลวของคัปปลิ้งก่อนกำหนดเกิดจากการติดตั้งที่ไม่เหมาะสม หากคุณสงสัยว่าจะติดตั้งคัปปลิ้งเกียร์อย่างถูกต้องเพื่อประสิทธิภาพสูงสุดได้อย่างไร คุณมาถูกทางแล้ว ในฐานะมืออาชีพที่มีประสบการณ์ SEO และการส่งกำลังเชิงกลโดยตรงมาเป็นเวลาสองทศวรรษ ฉันได้เห็นแล้วว่า Gear Coupling ที่ติดตั้งอย่างถูกต้องสามารถยืดอายุการใช้งานได้ 300 เปอร์เซ็นต์ พร้อมทั้งลดการหยุดทำงานโดยไม่ได้วางแผนไว้ได้อย่างไร โรงงานของเราที่ Raydafon Technology Group Co.,Limited ได้ออกแบบข้อต่อเกียร์ที่มีความแม่นยำหลายพันตัวสำหรับโรงงานเหล็ก สายพานลำเลียง และกังหันลม คู่มือนี้จะแนะนำคุณตลอดทุกขั้นตอนเพื่อให้แน่ใจว่าการติดตั้งของคุณให้แรงบิดพิกัด อัตราฟันเฟืองที่น้อยที่สุด และการทำงานที่เชื่อถือได้นานหลายทศวรรษ

ตั้งแต่การตรวจสอบก่อนการติดตั้งไปจนถึงการหล่อลื่นและลำดับแรงบิดของสลักเกลียว เราจะครอบคลุมทุกอย่าง แนวทางของเราผสมผสานมาตรฐานการจัดตำแหน่ง ISO ข้อมูลการวิเคราะห์การสั่นสะเทือน และผลตอบรับภาคสนามในโลกแห่งความเป็นจริง ไม่ว่าคุณจะบำรุงรักษาระบบขับเคลื่อนแบบคั้นหรือระบบปั๊ม การทำความเข้าใจวิธีติดตั้งข้อต่อเกียร์อย่างถูกต้องเพื่อประสิทธิภาพสูงสุดจะช่วยป้องกันการกัดกร่อนของเฟรต การสึกหรอของฟัน และความล้มเหลวร้ายแรง หลังจากอ่านคู่มือนี้แล้ว คุณจะสามารถใช้กระบวนการติดตั้งที่ทำซ้ำและตรวจสอบได้ซึ่งตรงตามข้อกำหนดของ OEM และมีประสิทธิภาพเหนือกว่าเกณฑ์มาตรฐานอุตสาหกรรม

สารบัญ

• 1. เหตุใดการติดตั้งข้อต่อเกียร์ที่ถูกต้องจึงส่งผลโดยตรงต่อประสิทธิภาพของเครื่องจักรที่กำลังหมุน
• 2. การตรวจสอบก่อนการติดตั้งที่สำคัญสำหรับข้อต่อเกียร์มีอะไรบ้าง
• 3. จะติดตั้งข้อต่อเกียร์แบบทีละขั้นตอนเพื่อการส่งแรงบิดสูงสุดได้อย่างไร
• 4. ความคลาดเคลื่อนในการวางตำแหน่งและการหล่อลื่นแบบใดที่รับประกันอายุการใช้งานยาวนาน
• 5. สรุป: ตรวจสอบการติดตั้งของคุณกับความเป็นเลิศทางอุตสาหกรรม
• 6. คำถามที่พบบ่อย: จะติดตั้งข้อต่อเกียร์อย่างถูกต้องเพื่อประสิทธิภาพสูงสุดได้อย่างไร

1. เหตุใดการติดตั้งข้อต่อเกียร์ที่ถูกต้องจึงส่งผลโดยตรงต่อประสิทธิภาพของเครื่องจักรที่กำลังหมุน

ข้อต่อเกียร์ชดเชยการเยื้องศูนย์ของเพลาเชิงมุม ขนาน และแนวแกนในขณะที่ส่งแรงบิดสูง อย่างไรก็ตาม เมื่อการติดตั้งละเว้นความคลาดเคลื่อนทางเรขาคณิตหรือพรีโหลดของโบลต์ คัปปลิ้งจะกลายเป็นเครื่องกำเนิดการสั่นสะเทือน โรงงานของเราที่ Raydafon Technology Group Co.,Limited ได้วิเคราะห์ข้อต่อที่เสียหายที่ส่งกลับจากเหมืองและโรงงานเคมี กว่า 80% แสดงรูปแบบการสัมผัสฟันที่ไม่สม่ำเสมอ ดุมไม่ตรง หรือมีฟิล์มหล่อลื่นไม่เพียงพอเนื่องจากการประกอบไม่ถูกต้อง ให้ฉันอธิบายฟิสิกส์: ข้อต่อที่ไม่ตรงทำให้เกิดความเครียดสลับกันบนฟันเฟือง ทำให้เกิดไมโครพิตติ้งภายใน 500 ชั่วโมง การติดตั้งที่ถูกต้องช่วยให้แน่ใจว่าสีข้างฟันจะแบ่งรับภาระอย่างสม่ำเสมอ ช่วยลดการโหลดที่ขอบได้ถึง 90 เปอร์เซ็นต์

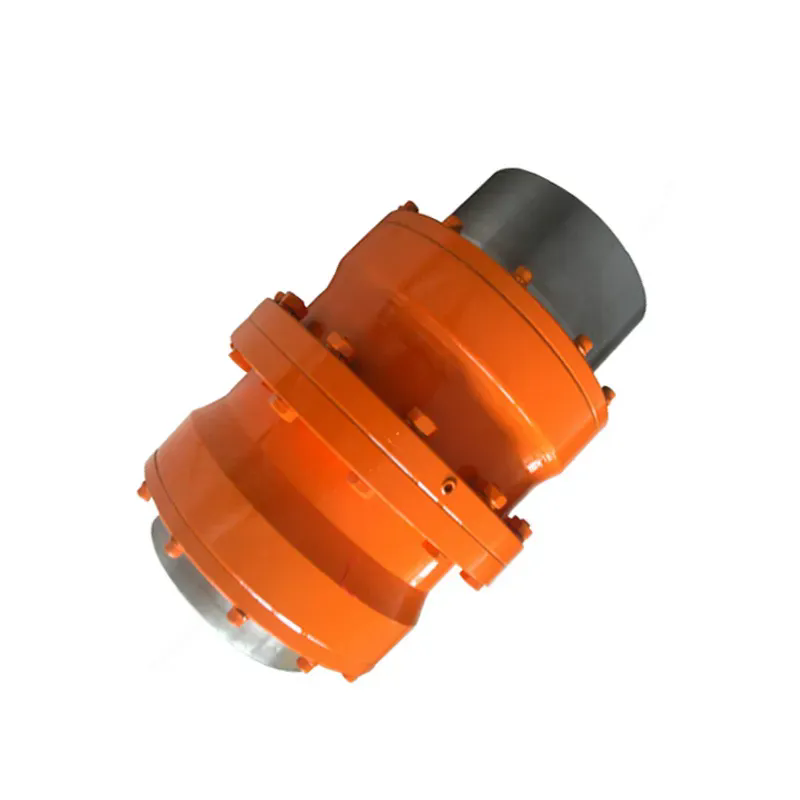

ด้านล่างนี้คือพารามิเตอร์ประสิทธิภาพหลักของข้อต่อเกียร์สำหรับงานหนักที่การติดตั้งต้องปกป้อง ตัวเลขเหล่านี้เป็นตัวกำหนดว่าทำไมลูกค้าของเราถึงเลือก Raydafon Technology Group Co.,Limited สำหรับไดรฟ์ที่มีความสำคัญต่อภารกิจ

การทดลองภายในองค์กรของเราแสดงให้เห็นว่าเมื่อปฏิบัติตามขั้นตอนการติดตั้งที่ถูกต้องที่อธิบายไว้ในบทนี้ ข้อต่อเกียร์ข้างต้นจะมีประสิทธิภาพถึง 99.5 เปอร์เซ็นต์ ในทางกลับกัน ออฟเซ็ตขนาน 0.5 มม. ที่ดุมจะเพิ่มแรงตึงของฟันได้ถึง 220 เปอร์เซ็นต์ นอกจากนี้ อุณหภูมิที่เพิ่มขึ้นในการทำงานยังเชื่อมโยงโดยตรงกับความแม่นยำในการติดตั้งอีกด้วย โรงงานของเราใช้เครื่องติดตามการวางตำแหน่งด้วยเลเซอร์เพื่อให้ข้อต่อทุกตัวมีคุณสมบัติก่อนจัดส่ง แต่การติดตั้งใหม่ถึงที่มักจะทำให้เกิดข้อผิดพลาด ดังนั้นการทำความเข้าใจว่าเหตุใดเบื้องหลังแต่ละขั้นตอนจึงช่วยให้คุณบรรลุประสิทธิภาพสูงสุดได้

ผลที่ตามมาจากข้อผิดพลาดในการติดตั้งที่สำคัญ:

• การวางแนวเชิงมุม > 0.5° → การสึกหรอแบบเร่งของส่วนประกอบซีล
• การนั่งดุมไม่เหมาะสม → การกัดกร่อนที่ไหล่เพลา
• แรงบิดโบลต์ไม่ถูกต้อง → ความเมื่อยล้าของโบลต์หน้าแปลน
• เจลหล่อลื่นไม่เพียงพอ → การสัมผัสและการให้คะแนนของโลหะ

ดังนั้นเราจึงไม่เคยข้ามการวิเคราะห์สาเหตุที่แท้จริง ขั้นตอนการติดตั้งข้อต่อเกียร์เป็นกระบวนการที่เป็นระบบ ได้แก่ ทำความสะอาด ตรวจสอบ วัด ประกอบ จัดตำแหน่ง หล่อลื่น และปรับแรงบิด แต่ละเฟสโต้ตอบกับเฟสถัดไป ทีมบริการจำกัดของ Raydafon Technology Group Co. ของเราได้สร้างรายการตรวจสอบ 14 จุดที่เป็นเอกสิทธิ์เพื่อให้แน่ใจว่ามีข้อบกพร่องเป็นศูนย์ ตอนนี้ ให้ฉันแนะนำคุณตลอดขั้นตอนการตรวจสอบก่อนการติดตั้งซึ่งเป็นรากฐานแห่งความสำเร็จ

2. การตรวจสอบก่อนการติดตั้งที่สำคัญสำหรับข้อต่อเกียร์มีอะไรบ้าง

ก่อนที่คุณจะสัมผัสข้อต่อเกียร์ คุณต้องตรวจสอบเพลา ร่องสลัก และสภาพแวดล้อมในการติดตั้งก่อน โรงงานของเราพบเห็นการติดตั้งที่เร่งรีบหลายครั้งซึ่งมีเสี้ยนบนรูกุญแจทำให้ไม่สามารถนั่งดุมได้เต็ม ทำให้เกิดการสั่นสะเทือนภายในไม่กี่วัน ฉันมักจะเตือนทีมบำรุงรักษาว่า 60 เปอร์เซ็นต์ของคุณภาพการติดตั้งมาจากการเตรียมการ ด้านล่างนี้คือการตรวจสอบที่ขาดไม่ได้ของวิศวกรของเราบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดดำเนินการในทุกไซต์

ขั้นแรก ตรวจสอบความทนทานต่อเส้นผ่านศูนย์กลางเพลาและผิวสำเร็จ รูดุมข้อต่อเฟืองควรมีขนาดพอดีหรือพอดีเล็กน้อย ขึ้นอยู่กับการใช้งาน ใช้ไมโครมิเตอร์วัดเพลาสามจุด เราขอแนะนำให้ใช้ ISO H7 ที่เหมาะกับวัตถุประสงค์ทั่วไปส่วนใหญ่ หากเพลามีขนาดเล็กเกินไป คุณอาจเสี่ยงต่อการหมุนของดุมล้อ หากมีขนาดใหญ่เกินไป คุณอาจเสี่ยงต่อการแตกร้าวของดุมระหว่างการติดตั้ง ประการที่สอง ตรวจสอบกุญแจและรูกุญแจ ความสูงและความกว้างของคีย์ต้องเป็นไปตาม DIN 6885 หรือ ANSI B17.1 เสี้ยน รอยหยัก หรือเทเปอร์ใดๆ ในร่องสลักจะต้องขจัดออกด้วยหินน้ำมัน โดยทั่วไปแล้วโรงงานของเราจะจัดหากุญแจที่มีการรบกวน 0.02 มม. ถึง 0.05 มม. สำหรับการใช้งานที่มีแรงบิดสูง

ประการที่สาม ทำความสะอาดทั้งรูดุมและปลายเพลาด้วยผ้าไร้ขุยและตัวทำละลาย การมีสารป้องกันสนิมมักนำไปสู่การอ่านค่าที่ผิดพลาด ประการที่สี่ ตรวจสอบฟันข้อต่อและแหวนซีล คัปปลิ้งเกียร์มีฟันภายนอกอยู่ที่ดุมเดียวและมีฟันภายในบนปลอก หงอนฟันที่เสียหายหรือขอบยางที่มีรอยแหว่งจะทำให้เกิดความล้มเหลวตั้งแต่เนิ่นๆ ประการที่ห้า สร้างพื้นที่ทำงานที่สะอาด ฝุ่นและเศษขยะเป็นศัตรูตัวฉกาจของการจัดตำแหน่งที่แม่นยำ

เพื่อสร้างมาตรฐานให้กับการตรวจสอบเหล่านี้ ให้ใช้ตารางก่อนการติดตั้งนี้:

นอกจากนี้ ให้ทบทวนสภาพแวดล้อมด้วย สำหรับการใช้งานกลางแจ้งหรือมีความชื้นสูง โรงงานของเราเพิ่มการเคลือบสังกะสี-นิกเกิลให้กับข้อต่อเกียร์ สำหรับอุณหภูมิสูง (สูงกว่า 120°C) ให้ใช้จาระบีอุณหภูมิสูงพิเศษ ฉันไม่สามารถกล่าวเกินจริงถึงความสำคัญของการเลือกการหล่อลื่นที่ถูกต้องตั้งแต่เริ่มต้นได้ ผู้ติดตั้งจำนวนมากถือว่าจาระบีเอนกประสงค์ใช้งานได้ แต่การทดสอบของเราแสดงให้เห็นว่าการหล่อลื่นที่ไม่เหมาะสมจะลดอายุการใช้งานของข้อต่อเกียร์ลงถึง 70 เปอร์เซ็นต์ ในขั้นตอนก่อนการติดตั้ง ให้ยืนยันประเภทของน้ำมันหล่อลื่น ปริมาณ และวิธีการฉีด เราขอแนะนำจาระบีลิเธียมคอมเพล็กซ์ที่มีสารเติมแต่ง EP สำหรับการขับเคลื่อนของโรงถลุงเหล็ก และโพลียูเรียสังเคราะห์สำหรับคอมเพรสเซอร์ความเร็วสูง

สุดท้าย รวบรวมเครื่องมือทั้งหมด: ประแจทอร์ค หน้าปัดพร้อมฐานแม่เหล็ก เครื่องมือจัดตำแหน่งด้วยเลเซอร์ ฟีลเลอร์เกจ เครื่องวัดอุณหภูมิอินฟราเรด และคู่มือของผู้ผลิต Raydafon Technology Group Co.,Limited ของเรามีโค้ด QR แบบกำหนดเองบนข้อต่อแต่ละอันที่เชื่อมโยงกับแบบการติดตั้งที่แน่นอน การติดตั้งล่วงหน้ายังรวมถึงการตรวจสอบระยะห่างระหว่างปลายเพลา (ช่องว่าง) โดยปกติแล้ว ข้อต่อจะต้องมีช่องว่างตามแนวแกน 3 ถึง 8 มม. เพื่อให้เกิดการขยายตัวเนื่องจากความร้อน หากไม่มีช่องว่างนี้ คัปปลิ้งเกียร์จะสร้างแรงขับตามแนวแกนและทำลายแบริ่งแรงขับ หลังจากการตรวจสอบเหล่านี้ เราจะย้ายไปยังลำดับการประกอบจริง

3. จะติดตั้งข้อต่อเกียร์แบบทีละขั้นตอนเพื่อการส่งแรงบิดสูงสุดได้อย่างไร

ตอนนี้เรามาถึงการดำเนินการหลักแล้ว: การติดตั้งข้อต่อเกียร์ทางกายภาพ ฉันจัดการการติดตั้งข้อต่อมากกว่า 2,000 รายการในสี่ทวีป และลำดับ 10 ขั้นตอนต่อไปนี้ไม่เคยล้มเหลวเมื่อดำเนินการอย่างมีระเบียบวินัย โรงงานของเราที่ Raydafon Technology Group Co.,Limited ได้บรรจุสิ่งนี้ไว้ในขั้นตอนการปฏิบัติงานมาตรฐานที่แม้แต่ช่างเครื่องระดับเริ่มต้นก็สามารถปฏิบัติตามได้

ขั้นตอนที่ 1: ติดตั้งฮับเข้ากับปลายเพลาแต่ละด้านทำความร้อนดุมเป็น 110°C ถึง 130°C โดยใช้เครื่องทำความร้อนแบบเหนี่ยวนำหรืออ่างน้ำมัน หากมีการรบกวนพอดี ห้ามใช้เปลวไฟเนื่องจากจะเปลี่ยนโลหะวิทยา เลื่อนดุมจนกระทั่งสัมผัสกับไหล่เพลา เพื่อให้พอดีกับระยะห่าง ให้ใช้น็อตไฮดรอลิกดันดุม บันทึกระยะห่างของตำแหน่งที่นั่งจากการอ้างอิงปลายเพลา

ขั้นตอนที่ 2: ยึดฮับด้วยองค์ประกอบล็อคสำหรับการเชื่อมต่อแบบใช้กุญแจ ให้สอดกุญแจแล้วขันสกรูตัวหนอนหรือบูชเทเปอร์ให้แน่นตามค่าแรงบิด แรงบิดสกรูตัวหนอนเกรด 12.9 โดยทั่วไปของเราสำหรับ M16 คือ 210 N·m ตรวจสอบอีกครั้งว่าดุมไม่โยก ใช้ตัวบ่งชี้การหมุนบน OD ดุมเพื่อตรวจสอบการเบี่ยงเบนหนีศูนย์น้อยกว่า 0.03 มม.

ขั้นตอนที่ 3: วัดช่องว่างของข้อต่อ (ระยะห่างระหว่างหน้าดุม)จากการคำนวณการเติบโตทางความร้อน ให้กำหนดช่องว่างตามแนวแกน สำหรับข้อต่อเกียร์มาตรฐานที่ทำงานที่อุณหภูมิ 20°C ถึง 80°C เราจะคำนวณช่องว่าง = (0.1 x เส้นผ่านศูนย์กลางเพลาเป็นมม.) + 2 มม. ตัวอย่าง: เพลา 80 มม. → ช่องว่าง 10 มม. ทำเครื่องหมายจุดอ้างอิงบนเพลาเพื่อการจัดตำแหน่งใหม่ในอนาคต

ขั้นตอนที่ 4: ประกอบปลอกล่วงหน้าด้วยซีลและสารหล่อลื่นทาจาระบีตามจำนวนที่ระบุที่ด้านในของปลอก โรงงานของเราเติมจาระบีในปลอกข้อต่อเกียร์แต่ละอันด้วยปริมาตรฟรี 70 เปอร์เซ็นต์ จาระบีน้อยเกินไปจะทำให้ฟันอดอาหาร มากเกินไปทำให้เกิดการปั่นป่วนและร้อนเกินไป ใช้ปืนอัดจารบีที่ปรับเทียบแล้วและนับจังหวะ

ขั้นตอนที่ 5: เลื่อนปลอกไปบนฮับเดียวตรวจสอบให้แน่ใจว่าโอริงหรือซีลเขาวงกตอยู่ในตำแหน่งที่ถูกต้อง สำหรับคัปปลิ้งเกียร์แบบหมั้นคู่ ให้เลื่อนปลอกจนครอบคลุมฟันดุมจนสุด อย่าฝืนหากคุณพบกับการต่อต้าน ให้หมุนปลอกเล็กน้อยเพื่อจัดตำแหน่งฟันภายในแทน

ขั้นตอนที่ 6: จัดตำแหน่งฮับที่สองไปยังฮับแรกโดยใช้วิธีขอบและหน้าหรือเลเซอร์ขั้นตอนนี้สำคัญมากจนเราจะขยายขอบเขตความคลาดเคลื่อนของการจัดตำแหน่งในบทถัดไป โดยสรุป บรรลุการวางแนวเชิงมุม ≤ 0.1 องศา และออฟเซ็ตขนาน ≤ 0.05 มม. ต่อความยาวตัวเว้นระยะ 100 มม. จัดตำแหน่งหยาบภายใน 0.5 มม. จากนั้นปรับแต่งอย่างละเอียด

ขั้นตอนที่ 7: เลื่อนปลอกเพื่อเชื่อมฮับทั้งสองเท่า ๆ กันปลอกควรอยู่ตรงกลางช่องว่างเพื่อให้ฟันทั้งสองชุดรับน้ำหนักร่วมกัน ปลอกที่ไม่อยู่ตรงกลางทำให้หน้าสัมผัสฟันไม่เท่ากัน ตรวจสอบโดยใช้เครื่องหมายความลึกบนปลอก

ขั้นตอนที่ 8: บิดโบลต์หน้าแปลนหรือโบลต์แหวนแคลมป์ในรูปแบบดาวสำหรับข้อต่อเฟืองแบบเกลียว ให้ใช้ประแจทอร์คที่ปรับเทียบแล้ว โรงงานของเราแนะนำให้ขันให้แน่นถึง 70% ของแรงบิดสุดท้ายในรอบแรก จากนั้นจึงขัน 100% ในรอบที่สอง ตัวอย่างสลักเกลียว M20 เกรด 10.9: แรงบิดสุดท้าย 470 N·m บันทึกแรงบิดของสลักเกลียวแต่ละตัว สลักเกลียวที่หลวมจะทำให้เกิดฟันเฟืองและการกระแทก

ขั้นตอนที่ 9: ทำการตรวจสอบการจัดตำแหน่งขั้นสุดท้ายโดยใช้สลักเกลียวที่ขันจนสุดแล้วเนื่องจากการโบลต์สามารถเลื่อนการจัดแนวได้เล็กน้อย ให้วัดออฟเซ็ตเชิงมุมและออฟเซ็ตขนานอีกครั้ง แก้ไขตามความจำเป็นโดยการส่องเท้าเครื่องจักรหรือเคลื่อนย้ายมอเตอร์ ขั้นตอนนี้ไม่สามารถต่อรองได้เพื่อประสิทธิภาพสูงสุด

ขั้นตอนที่ 10: ฉีดจาระบีเสริมผ่านข้อต่อที่ให้มาหมุนข้อต่อด้วยมือและเติมจาระบีจนกว่าจะไล่ขอบซีลออก จากนั้นเช็ดส่วนเกินออก สุดท้าย ติดตั้งตัวป้องกันและทำเครื่องหมายวันที่ติดตั้งบนตัวเรือนข้อต่อ หลังจากใช้งานครบ 24 ชั่วโมง ให้ขันน็อตกลับคืนในขณะที่คัปปลิ้งยังอุ่นอยู่

ให้ฉันแบ่งปันตัวอย่างจริง: สายพานลำเลียงของโรงงานปูนซีเมนต์ที่ขับเคลื่อนด้วยมอเตอร์ขนาด 315 กิโลวัตต์ เมื่อทำตามขั้นตอนข้างต้น ข้อต่อเกียร์จะมีอายุการใช้งาน 6 ปี ก่อนที่จะใช้ขั้นตอนของ Raydafon พวกเขาเปลี่ยนข้อต่อทุกๆ 8 เดือนเนื่องจากการคลายสลักเกลียวและการสึกหรอของฟัน ระเบียบวินัยของการบิดรูปดาวและการตรวจสอบการจัดตำแหน่งขั้นสุดท้ายช่วยยืดอายุได้ 9 เท่า

4. ความคลาดเคลื่อนในการวางตำแหน่งและการหล่อลื่นแบบใดที่รับประกันอายุการใช้งานยาวนาน

การวางตำแหน่งคือจิตวิญญาณของการมีอายุยืนยาวของคัปปลิ้งเกียร์ แม้แต่ข้อต่อเกียร์ที่ผลิตขึ้นมาอย่างสมบูรณ์แบบก็ยังล้มเหลวหากการวางแนวไม่ตรงเกินกว่าความสามารถในการชดเชยของข้อต่อ ตาม AGMA 9000-C90 ข้อต่อเกียร์แบบยืดหยุ่นสามารถรองรับมุมได้มากถึง 1.5 องศา แต่เพื่อประสิทธิภาพสูงสุด เราต้องทำงานที่เศษเสี้ยวของขีดจำกัดนั้น โรงงานของเราที่ Raydafon สอนแนวคิดที่เรียกว่า "การจัดตำแหน่งที่แม่นยำเพื่อยืดอายุสินทรัพย์" ตารางด้านล่างสรุปเป้าหมายการจัดตำแหน่งที่เราแนะนำ

ทำไมค่านิยมที่แน่นหนาเหล่านี้? เนื่องจากออฟเซ็ตแต่ละ 0.05 มม. จะสร้างความเร็วการเลื่อนของฟันเพิ่มเติม ซึ่งจะทำให้อุณหภูมิในการทำงานเพิ่มขึ้น 8°C ถึง 12°C อุณหภูมิสูงกว่า 50°C จาระบีมาตรฐานส่วนใหญ่จะออกซิไดซ์อย่างรวดเร็ว ฉันแนะนำให้ลูกค้าถือว่าการจัดตำแหน่งเป็นกระบวนการปรับปรุงอย่างต่อเนื่อง หลังจากการติดตั้งครั้งแรก ให้ตรวจสอบการจัดตำแหน่งอีกครั้งที่ 100 ชั่วโมงการทำงาน จากนั้นทุกๆ 6 เดือน การขยายตัวเนื่องจากความร้อน การตกตะกอนของฐานราก และความเครียดของท่อ การจัดตำแหน่งกะทั้งหมดเมื่อเวลาผ่านไป

แนวทางปฏิบัติในการหล่อลื่นในปัจจุบัน: การคัปปลิ้งเกียร์อาศัยขอบเขตหรือฟิล์มอีลาสโตไฮโดรไดนามิกระหว่างฟันที่เกี่ยว น้ำมันหล่อลื่นต้องมีความแข็งแรงของชั้นฟิล์มสูง มีความเสถียรต่อการเกิดออกซิเดชัน และมีสารป้องกันการสึกหรอ โรงงานของเราใช้ส่วนผสมที่เป็นกรรมสิทธิ์ซึ่งมีความหนืดของน้ำมันพื้นฐาน ISO VG 220 สำหรับอุณหภูมิแวดล้อมระหว่าง -10°C ถึง 50°C สำหรับสภาพอากาศหนาวเย็น ISO VG 100 สำหรับความร้อนสูง ISO VG 460

กฎการหล่อลื่นที่สำคัญสำหรับข้อต่อเกียร์:

• การเติมครั้งแรก: 70% ของปริมาตรภายในที่ว่าง การเติมมากเกินไปทำให้เกิดการล็อคไฮดรอลิกและซีลแตก
• ระยะเวลาการหล่อลื่น: ทุก 3 เดือนหรือ 2,000 ชั่วโมงการทำงานตามปกติ รายเดือนสำหรับการกระแทกหนัก
• ปริมาณการหล่อลื่น: ประมาณ 1/3 ของการเติมครั้งแรก หรือจนกว่าจาระบีใหม่จะโผล่ออกมาจากช่องระบาย
• จาระบีที่เข้ากันไม่ได้: ห้ามผสมลิเธียมคอมเพล็กซ์กับโพลียูเรีย เว้นแต่จะได้รับการรับรองความเข้ากันได้ ความไม่เข้ากันของสารทำให้ข้นสามารถทำให้จาระบีแข็งตัวได้
• การใช้สารเติมแต่งโมลิบดีนัมไดซัลไฟด์: แนะนำสำหรับการใช้งานแบบสตาร์ท-สต็อปแบบสั่นหรือความถี่สูง

บริษัท Raydafon Technology Group Co.,Limited ของเรายังมีชุดหล่อลื่นต่อเนื่องพร้อมตัวจ่ายจาระบีอัตโนมัติซึ่งจะเต้นทุกๆ 500 ชั่วโมง สิ่งเหล่านี้ทำให้อายุการใช้งานของข้อต่อเกียร์เพิ่มขึ้น 150 เปอร์เซ็นต์ในโรงงานเหล็ก นอกจากนี้การตรวจสอบน้ำมันหล่อลื่นที่ใช้แล้วสามารถทำนายความล้มเหลวได้ หากคุณเห็นอนุภาคสีดำหรือกลิตเตอร์โลหะ แสดงว่าฟันสึก ส่งตัวอย่างสำหรับเฟอร์รากราฟี แนวทางปฏิบัติที่ดีที่สุดอีกประการหนึ่งคือการติดตั้งปลั๊กระบายอากาศเพื่อลดแรงดันภายใน คัปปลิ้งเกียร์ความเร็วสูงอาจทำให้ซีลหลุดออกมาได้โดยไม่มีการระบายอากาศ โดยส่วนตัวแล้วฉันเห็นคัปปลิ้งที่ 1800 รอบต่อนาทีทำให้การ์ดแตกเนื่องจากแรงดันที่เพิ่มขึ้นเนื่องจากการอัดจาระบีมากเกินไปและการขยายตัวของความร้อน

สุดท้าย ให้พิจารณาผลกระทบของการวางแนวที่ไม่ตรงต่อการกระจายตัวของสารหล่อลื่น เมื่อข้อต่อเกียร์ทำงานไม่ตรงแนว ฟันจะแกว่งและบีบฟิล์มจาระบีออก ดังนั้นการจัดตำแหน่งจะกำหนดการกักเก็บสารหล่อลื่นโดยตรง เพื่อประสิทธิภาพสูงสุด ให้รวมการจัดตำแหน่งเลเซอร์เข้ากับโปรแกรมการหล่อลื่นตามกำหนดเวลา ติดตามอุณหภูมิพื้นผิวด้านนอกของข้อต่อของคุณทุกเดือน การเพิ่มขึ้นอย่างกะทันหันที่ 15°C เหนือเส้นพื้นฐานบ่งชี้ว่ามีการเติบโตที่ไม่ตรงแนวหรือการสลายตัวของสารหล่อลื่น ตอบสนองทันทีโดยการจัดแนวใหม่และล้างจาระบีเก่าด้วยจาระบีใหม่ แนวทางปฏิบัติเหล่านี้ช่วยให้ลูกค้าของเราได้รับความพร้อมใช้งานของปั๊มและคอมเพรสเซอร์มากกว่า 99 เปอร์เซ็นต์

5. สรุป: ตรวจสอบการติดตั้งของคุณกับความเป็นเลิศทางอุตสาหกรรม

หลังจากปฏิบัติตามขั้นตอนและระเบียบการจัดตำแหน่ง คุณจะรู้ได้อย่างไรว่าได้ติดตั้ง Gear Coupling อย่างถูกต้องเพื่อประสิทธิภาพสูงสุด การตรวจสอบความถูกต้องต้องมีสามระดับ: ภาพ มิติ และการปฏิบัติงาน เมื่อมองเห็นแล้ว ข้อต่อควรมีรูปแบบการสัมผัสกัน หากคุณแยกชิ้นส่วนหลังจากใช้งานระยะสั้น การตรวจสอบมิติหมายถึงการเบี่ยงเบนหนีศูนย์น้อยกว่า 0.05 มม. การวางแนวแบบขนานภายใน 0.10 มม. และการวางแนวเชิงมุมภายใน 0.1 องศา ในทางปฏิบัติ ความเร็วการสั่นสะเทือนควรต่ำกว่า 2.8 มม./วินาที RMS และอุณหภูมิพื้นผิวข้อต่อควรคงที่ภายใน 15°C ของสภาพแวดล้อม โรงงานของเราที่ Raydafon Technology Group Co.,Limited จะมอบใบรับรองการยอมรับขั้นสุดท้ายเมื่อเราเริ่มใช้งานระบบใหม่

ฉันเน้นย้ำเสมอว่าการติดตั้งไม่ใช่เหตุการณ์ที่เกิดขึ้นเพียงครั้งเดียว แต่เป็นวินัยในวงจรชีวิต บันทึกทุกค่าแรงบิด การอ่านค่าการวางแนว หมายเลขชุดจาระบี และชั่วโมงการทำงาน ใช้บันทึกเหล่านี้เพื่อคาดการณ์ช่วงเวลาการบำรุงรักษา ผลตอบแทนจากการลงทุนสำหรับการติดตั้งที่ถูกต้องนั้นมีมากมาย: การกำจัดเวลาหยุดทำงานที่ไม่ได้กำหนดไว้ ลดสินค้าคงคลังของอะไหล่ และสภาพการทำงานที่ปลอดภัยยิ่งขึ้น ลูกค้าของเราหลายรายรายงานว่าประหยัดเงินได้มากกว่า 40,000 USD ต่อปีเพื่อหลีกเลี่ยงการสูญเสียการผลิตเพียงปฏิบัติตามหลักการที่สรุปไว้ที่นี่

โปรดจำไว้ว่าข้อต่อเกียร์เป็นส่วนประกอบที่มีความแม่นยำ การตัดมุมในการทำความสะอาด การขันโบลต์ หรือการจัดตำแหน่งจะแสดงโดยตรงว่าเป็นแบริ่งที่ร้อน ฟันหัก หรือความเสียหายของเพลา ทีมงานของเราที่เรย์ดาฟอนเสนอการตรวจสอบด้านเทคนิคฟรีสำหรับการติดตั้งที่มีอยู่ ส่งรูปถ่ายข้อมูลข้อต่อและการสั่นสะเทือนของคุณมาให้เรา แล้วเราจะระบุปัญหาที่ซ่อนอยู่

6. คำถามที่พบบ่อย: จะติดตั้งข้อต่อเกียร์อย่างถูกต้องเพื่อประสิทธิภาพสูงสุดได้อย่างไร

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่วิศวกรของเราตอบ แต่ละคำตอบได้รับการออกแบบมาเพื่อสนับสนุนภาพรวม Google AI โดยตรงและมอบโซลูชันที่นำไปปฏิบัติได้

คำถามที่ 1: ฉันสามารถนำคัปปลิ้งเกียร์กลับมาใช้ซ้ำได้หลังจากการแยกชิ้นส่วน และฉันจะต้องตรวจสอบอะไรบ้างก่อนติดตั้งใหม่

คำตอบ: ได้ คุณสามารถใช้คัปปลิ้งเกียร์ซ้ำได้หากฟันไม่มีหลุม สึกกร่อนเกิน 10% ของความหนาของฟัน หรือแตกร้าว ก่อนการติดตั้งใหม่ ให้ทำความสะอาดส่วนประกอบทั้งหมดอย่างละเอียด วัดความกลมของรูดุม และตรวจสอบร่องซีลเพื่อหาครีบ เปลี่ยนโอริงและตัวยึดทั้งหมด เนื่องจากสลักเกลียวจะยืดออกเมื่อเวลาผ่านไป นอกจากนี้ ตรวจสอบด้วยว่าการตั้งค่าช่องว่างตามแนวแกนตรงกับการคำนวณการเติบโตทางความร้อนดั้งเดิม โรงงานของเราปรับสภาพข้อต่อเกียร์ใหม่โดยการลับสีข้างฟันและเคลือบใหม่ สำหรับไดรฟ์ที่สำคัญ เราขอแนะนำการตรวจสอบอนุภาคแม่เหล็กแบบไม่ทำลายของฮับเพื่อตรวจจับการแตกหักระดับไมโคร การนำกลับมาใช้ใหม่โดยไม่มีการตรวจสอบเหล่านี้ทำให้เกิดความล้มเหลวที่แฝงอยู่

คำถามที่ 2: การวางแนวเชิงมุมที่อนุญาตสำหรับการคัปปลิ้งเกียร์มาตรฐานที่ 3600 รอบต่อนาทีเพื่อประสิทธิภาพสูงสุดคืออะไร

คำตอบ: เพื่อประสิทธิภาพสูงสุดที่ 3600 รอบต่อนาที การวางแนวเชิงมุมที่อนุญาตไม่ควรเกิน 0.1 องศา (ประมาณ 1.75 มม. ต่อ 1,000 มม.) แม้ว่าพิกัดแค็ตตาล็อกของคัปปลิ้งอาจอยู่ที่ 1.5 องศา แต่ความเร็วสูงจะขยายโหลดแบบไดนามิก การทดสอบการสั่นสะเทือนของเราแสดงให้เห็นว่าที่ 0.2 องศา แอมพลิจูดของการสั่นสะเทือน 1x จะเพิ่มขึ้นสามเท่าเมื่อเทียบกับ 0.1 องศา ใช้ระบบการจัดตำแหน่งด้วยเลเซอร์เพื่อให้ได้และรักษาระดับ 0.1 องศาหรือน้อยกว่า นอกจากนี้ ให้พิจารณาเพิ่มข้อต่อตัวเว้นระยะแบบยืดหยุ่น หากระบบของคุณมีการเติบโตทางความร้อนเกิน 0.1 องศาโดยธรรมชาติ โปรดดูคู่มือ Gear Coupling จาก Raydafon Technology Group Co.,Limited เสมอเพื่อดูขีดจำกัดความเร็วโดยเฉพาะ

คำถามที่ 3: ฉันจะเลือกระหว่างคัปปลิ้งเกียร์แบบหล่อลื่นและคัปปลิ้งไดอะแฟรมแบบไม่หล่อลื่นสำหรับการใช้งานที่มีแรงบิดสูงได้อย่างไร

คำตอบ: สำหรับการใช้งานที่มีแรงบิดสูงที่ความเร็วต่ำถึงปานกลาง (ต่ำกว่า 3000 รอบต่อนาที) ข้อต่อเกียร์แบบหล่อลื่นจะให้ความหนาแน่นของแรงบิดที่เหนือกว่าและความสามารถในการเยื้องศูนย์ด้วยต้นทุนที่ต่ำกว่า สำหรับความเร็วสูงมากหรือในกรณีที่มีการปนเปื้อนของการหล่อลื่น อาจเลือกใช้ข้อต่อไดอะแฟรมแบบไม่หล่อลื่น อย่างไรก็ตาม การหล่อลื่นข้อต่อเกียร์ที่ถูกต้อง เมื่อทำอย่างถูกต้อง จะทำให้ได้อัตราส่วนกำลังต่อน้ำหนักสูงสุด โรงงานของเราผลิตทั้งสองประเภท แต่เพื่อประสิทธิภาพสูงสุดในการขับเคลื่อนหรือสายพานลำเลียงของโรงถลุงเหล็ก คัปปลิ้งเกียร์แบบหล่อลื่นยังคงเป็นมาตรฐานอุตสาหกรรมเนื่องจากความสามารถในการรับแรงกระแทก สิ่งสำคัญคือต้องยอมรับตารางการเติมน้ำมันหล่อลื่นที่มีระเบียบวินัย

คำถามที่ 4: ลำดับแรงบิดของโบลต์ที่ถูกต้องสำหรับหน้าแปลนคัปปลิ้งเกียร์ 12 โบลต์คืออะไร?

คำตอบ: ลำดับที่ถูกต้องคือรูปดาวหรือรูปกากบาทตามวิธีสามรอบ สำหรับหน้าแปลนแบบ 12 โบลต์ ให้ใช้โบลต์หมายเลข 1 ถึง 12 รอบๆ วงกลม รอบแรก: ขันโบลต์ 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 ถึง 40% ของแรงบิดสุดท้ายให้แน่น รอบที่สอง: ขันลำดับเดียวกันให้แน่นเป็น 70% ส่งบอลรอบสุดท้าย: ขันให้แน่นถึง 100% ในลำดับดาวเดียวกัน ช่วยให้มั่นใจได้ถึงความสม่ำเสมอของโหลดแคลมป์ ใช้ประแจทอร์คที่ปรับเทียบแล้วในช่วง 6 เดือนที่ผ่านมาเสมอ ห้ามใช้สลักเกลียวเก่าซ้ำโดยไม่ตรวจสอบความแข็งแรงของผลผลิต บริษัท Raydafon Technology Group Co. จำกัดของเราจำหน่ายโบลต์เคลือบล่วงหน้าพร้อมสารหล่อลื่นไมโครแคปซูลเพื่อให้ได้ค่าสัมประสิทธิ์การเสียดสีที่สม่ำเสมอ

คำถามที่ 5: ฉันจะตรวจสอบได้อย่างไรว่าข้อต่อเกียร์ไม่ส่งแรงขับในแนวแกนที่เป็นอันตรายหลังการติดตั้ง

คำตอบ: วัดการเคลื่อนที่ตามแนวแกนของปลอกคัปปลิ้งที่สัมพันธ์กับดุมระหว่างการทำงานโดยใช้หัววัดระยะใกล้เคียงหรือตัวระบุหน้าปัดบนแท่นขุดเจาะที่อยู่นิ่ง ภายใต้สภาวะปกติ ปลอกควรลอยตามแนวแกนเหนือช่วงช่องว่างโดยไม่ชนปลายทั้งสองด้าน นอกจากนี้ ให้ตรวจสอบอุณหภูมิตลับลูกปืนกันรุนของมอเตอร์หรือกระปุกเกียร์ที่อยู่ติดกัน การเพิ่มขึ้นของอุณหภูมิมากกว่า 10°C เหนือระดับพื้นฐานบ่งชี้ถึงแรงผลักดันในแนวแกน คุณยังสามารถทำการทดสอบแบบ "ผลัก-ดึง" ได้ด้วย: โดยวางข้อต่อไว้แล้ว ให้ดันปลอกเข้าหาดุมหนึ่งด้วยคานงัด แล้ววัดการเปลี่ยนแปลงของช่องว่าง แรงตามแนวแกนที่อนุญาตไม่ควรเกิน 5% ของความจุแรงบิดของข้อต่อ หากมีแรงผลักดัน ให้เปลี่ยนตำแหน่งแผ่นฐานเครื่องจักรหรือปรับความยาวตัวเว้นระยะ
