การเปลี่ยนข้อต่อเกียร์แบบดรัม GIGL

ข้อต่อเกียร์แบบดรัม GIGL สำหรับงานส่งกำลังทางอุตสาหกรรมหนัก

หากเครื่องจักรกลหนักของคุณ เช่น แท่นกลิ้งของโรงถลุงเหล็ก เครื่องบดโรงงานปูนซีเมนต์ หรือสายพานลำเลียงในเหมือง ต้องการข้อต่อที่ไม่ถอยกลับจากแรงบิดสูง Raydafon's Replacement ofGIGL ดรัมคัปปลิ้งเกียร์ถูกสร้างขึ้นเพื่องานนั้นโดยเฉพาะ

ฟันรูปกลองที่สร้างขึ้นเพื่อการใช้งานจริง

อะไรทำให้เป็นเช่นนี้ข้อต่อเกียร์ดรัมโดดเด่น? มีลักษณะเป็นฟันรูปกลอง พวกเขาไม่เพียงแค่ถ่ายโอนพลังงานเท่านั้น แต่ยังจัดการกับความยุ่งเหยิงในการใช้งานจริงอีกด้วย แรงบิดสูงสุดถึง 2,000 kN·m ขนาดกระบอกสูบมีตั้งแต่ 50 มม. ถึง 400 มม. และต้องใช้การวางแนวเชิงมุมสูงถึง 1.5 องศา ยิ่งไปกว่านั้น ยังชดเชยการเลื่อนตามแนวแกนและแนวรัศมีซึ่งจะทำให้คัปปลิ้งธรรมดาสึกหรออย่างรวดเร็ว

เหล็ก 42CrMo พร้อมฟันม้วนแบบกราวด์ที่มีความแม่นยำ

Raydafon ผลิตจากเหล็กกล้าความแข็งแรงสูง 42CrMo จากนั้นบดฟันเฟืองแบบหมุนวนให้มีความแม่นยำ — พลังงานจึงไหลลื่นและการสึกหรอยังคงต่ำ เป็นสินค้าหลักสำหรับผู้ซื้อที่กำลังมองหาคัปปลิ้งเกียร์แรงบิดสูงสำหรับงานอุตสาหกรรม; มันยังคงทำงานต่อไปแม้ในขณะที่เครื่องจักรถูกผลักอย่างแรง

ได้รับการรับรองมาตรฐาน ISO 9001 และเป็นมิตรต่อการบำรุงรักษา

ข้อต่อนี้ไม่เพียงแต่แข็งแกร่งเท่านั้น แต่ยังชาญฉลาดในการบำรุงรักษาด้วย ได้รับการรับรองมาตรฐาน ISO 9001 ตาข่ายเฟืองได้รับการหล่อลื่น ซึ่งลดการสั่นสะเทือนและยืดอายุการใช้งาน แม้ในเหมืองที่เต็มไปด้วยฝุ่นหรือโรงงานปูนซีเมนต์ที่ร้อนระอุ โครงสร้างที่กะทัดรัดทำให้การติดตั้งบนโรงรีดหรือระบบขับเคลื่อนสายพานลำเลียงไม่กลายเป็นโครงการขนาดใหญ่ นั่นเป็นเหตุผลว่าทำไมมันถึงเป็นตัวเลือกอันดับต้นๆการมีเพศสัมพันธ์ดรัมเกียร์ที่ทนทานและตัวเลือกที่ต้องการสำหรับคัปปลิ้งเกียร์แบบกำหนดเองสำหรับอุปกรณ์การทำเหมืองแร่ - ขนาดและการปรับสภาพพื้นผิวสามารถปรับให้เข้ากับการตั้งค่าของคุณได้

ราคาโรงงานที่แข่งขันได้จากประเทศจีน

โรงงานของ Raydafon อยู่ในประเทศจีน ดังนั้นเราจึงสร้างสมดุลระหว่างคุณภาพดีกับราคาที่สมเหตุสมผล เราไม่ได้ขายชิ้นส่วนที่มีขนาดเดียวพอดีทุกชิ้นส่วน — เราทำงานร่วมกับคุณเพื่อให้ได้ข้อต่อที่เหมาะสมสำหรับเครื่องจักรของคุณ เวลาหยุดทำงานน้อยลง ประสิทธิภาพดีขึ้น และข้อต่อที่ช่วยให้อุปกรณ์หนักของคุณเคลื่อนที่ได้

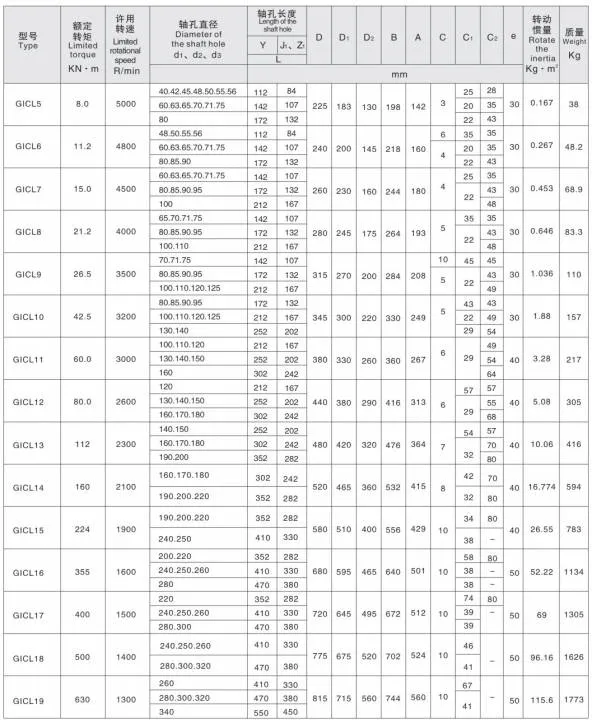

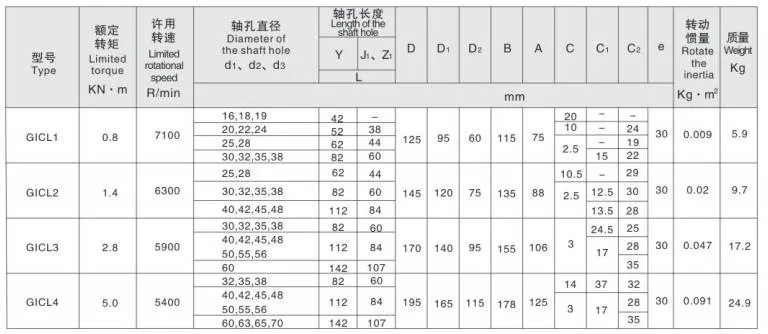

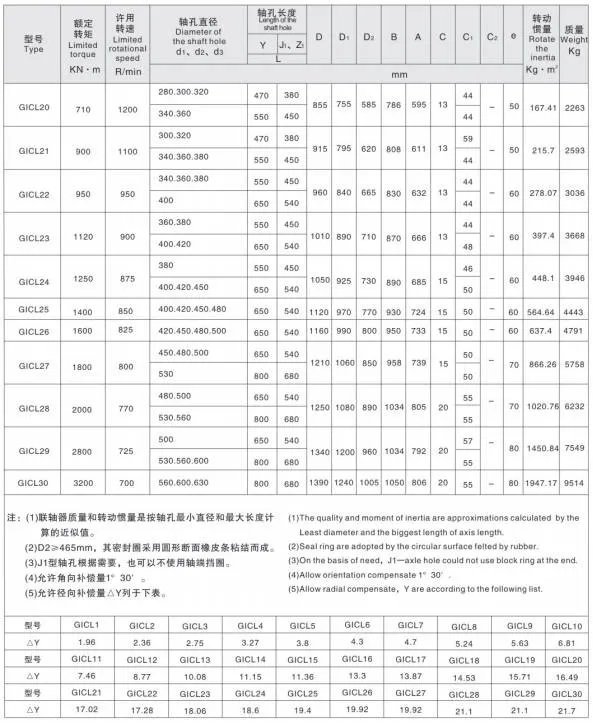

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติผลิตภัณฑ์

คัปปลิ้งเกียร์แบบดรัม GIGL เป็นตัวเลือกประสิทธิภาพสูงในระบบคัปปลิ้งเกียร์แบบยืดหยุ่น ซึ่งได้รับการปรับแต่งสำหรับสถานการณ์ทางอุตสาหกรรมที่ยากลำบากซึ่งการส่งกำลังที่เชื่อถือได้ไม่สามารถต่อรองได้

ความสามารถในการรับน้ำหนักสูงกว่าข้อต่อแบบฟันตรงถึง 15–20%

อะไรที่ทำให้ก้าวหน้าขนาดนี้ข้อต่อเกียร์แบบดรัมตัวเลือกอันดับต้นๆ คือความสามารถในการรับมือกับการวางแนวเชิงมุมได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาการส่งผ่านแรงบิดสูงไว้เหมือนเดิม เมื่อเปรียบเทียบกับคัปปลิ้งฟันตรง รุ่น GIGL ให้พิกัดความเผื่อโหลดเพิ่มขึ้นโดยเฉลี่ย 15–20% ภายใต้เส้นผ่านศูนย์กลางภายนอกของปลอกด้านในที่เท่ากันและสภาพเส้นผ่านศูนย์กลางภายนอกของคัปปลิ้งสูงสุด นั่นทำให้เป็นไปเพื่อการใช้งานแอปพลิเคชัน GIGL ที่มีภาระงานสูง

การกระจัดเชิงมุมสูงถึง 1°30'

ข้อได้เปรียบที่ใหญ่ที่สุดประการหนึ่งคือการชดเชยการกระจัดเชิงมุมที่ได้รับการปรับปรุง เมื่อการกระจัดในแนวรัศมีเป็นศูนย์ คัปปลิ้งเกียร์ฟันตรงจะจับได้เพียง 1° แต่ข้อต่อเกียร์รูปทรงดรัมของ GIGL จะเพิ่มขึ้นเป็น 1°30' — การปรับปรุง 50% ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความเร็วต่ำและมีน้ำหนักมาก เช่นเครื่องจักรเหมืองแร่และโลหะวิทยาโดยที่ความอดทนต่อการวางแนวที่ไม่ถูกต้องเป็นตัวเปลี่ยนเกม

เพิ่มประสิทธิภาพการสัมผัสกับฟัน ลดเสียงรบกวน บำรุงรักษายาวนานขึ้น

พื้นผิวฟันรูปดรัมช่วยเพิ่มการสัมผัสระหว่างฟันภายในและภายนอก ช่วยแก้ไขปัญหาทั่วไปเกี่ยวกับข้อต่อฟันตรง เช่น การบีบขอบและความเข้มข้นของความเครียดที่ปลายฟันระหว่างการเคลื่อนตัวเชิงมุม ในขณะเดียวกันก็ลดการเสียดสีและการสึกหรอ ลดเสียงรบกวน และยืดระยะเวลาการบำรุงรักษา รูปร่างบานของปลอกฟันด้านนอกทำให้การประกอบและการแยกชิ้นส่วนง่ายขึ้นสำหรับทีมบำรุงรักษา

ประสิทธิภาพการส่งผ่าน 99.7%

เมื่อพูดถึงประสิทธิภาพในการส่งกำลัง คัปปลิ้งเกียร์รูปทรงดรัมของ GIGL สูงถึง 99.7% ซึ่งเป็นตัวเลขที่พูดถึงความน่าเชื่อถือสำหรับการใช้งานคัปปลิ้งเกียร์อุตสาหกรรม ตั้งแต่ระบบสายพานลำเลียงในการผลิตไปจนถึงเครื่องจักรกลหนักในการก่อสร้าง ปลอกฟันด้านนอกใช้ฟันรูปกลองเพื่อการประกบที่ราบรื่น ทำจากเหล็กคุณภาพสูงพร้อมพื้นผิวฟันแข็งปานกลางเพื่อรองรับงานหนัก การเสริมความแข็งผิวฟันเสริม (HRC ≥ 56) จะช่วยยกระดับความทนทานเพิ่มเติม การออกแบบน้ำหนักเบาทำให้แรงเฉื่อยในการหมุนต่ำ เหมาะสำหรับอุปกรณ์ที่ความเร็วและความแม่นยำมีความสำคัญ

การหล่อลื่น การซีล และการเปลี่ยนทดแทนที่เชื่อถือได้

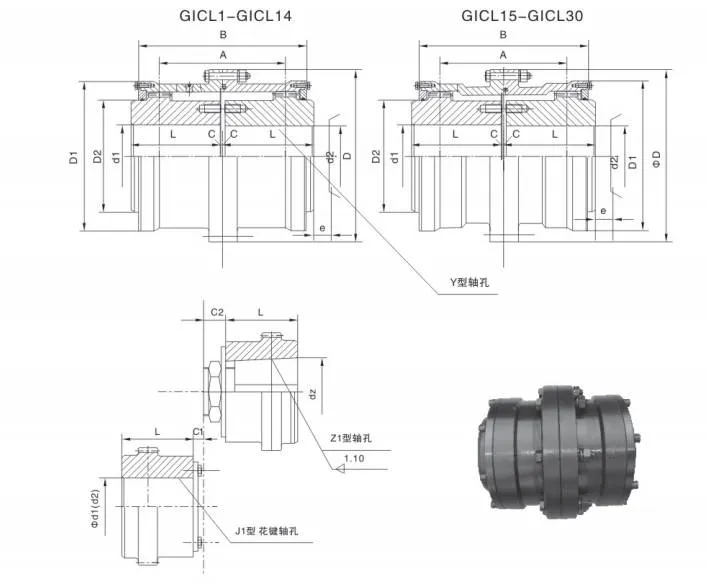

เพื่อให้คัปปลิ้งเกียร์แบบดรัม GIGL ทำงานได้ดีในระยะยาว จึงได้ติดตั้งโครงสร้างการหล่อลื่นและซีลที่เชื่อถือได้ ซึ่งช่วยยืดอายุการใช้งานและทำให้การบำรุงรักษาง่ายขึ้น การออกแบบที่สมมาตรทำให้มั่นใจถึงความสามารถในการสับเปลี่ยนได้อย่างดีเยี่ยม ดังนั้นการเปลี่ยนชิ้นส่วนจึงทำได้ง่ายตรงไปตรงมา สำหรับการทำงานด้วยความเร็วสูงที่ความเร็วรอบข้างเกิน 36 ม./วินาที การปรับสมดุลแบบไดนามิกจะป้องกันการสั่นสะเทือนและรับประกันประสิทธิภาพที่มั่นคง การกำหนดค่ารูเพลาให้ความยืดหยุ่น — การผสมผสานประเภท Y, Z1 และ J1 เพื่อให้เหมาะกับความต้องการในการเชื่อมต่อที่แตกต่างกัน

ข้อต่อเกียร์แบบดรัมแบบเต็มรูปแบบ

Raydafon ผู้เชื่อถือได้ผู้ผลิตข้อต่อเกียร์ผลิตข้อต่อเกียร์แบบดรัมเต็มรูปแบบนอกเหนือจาก GIGL รวมถึงรุ่น GICL, GIICL, GICLZ, GIICLZ และ NGCL ซึ่งทั้งหมดตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวดเพื่อรับประกันคุณภาพ

กะทัดรัด ยืดหยุ่นได้ บำรุงรักษาต่ำ

ข้อต่อแบบยืดหยุ่นและแข็งนี้ให้ประโยชน์มากมาย: โครงสร้างที่กะทัดรัด รัศมีวงเลี้ยวเล็ก ความสามารถในการรับน้ำหนักสูง ประสิทธิภาพระดับสูงสุด เสียงรบกวนต่ำ และรอบการบำรุงรักษาที่ยาวนาน เหมาะอย่างยิ่งสำหรับสภาพความเร็วต่ำและงานหนักในโลหะวิทยา (โรงงานรีด) การทำเหมืองแร่ (เครื่องบด) การยกและการขนส่ง (เครน) เช่นเดียวกับการส่งผ่านเพลาปิโตรเลียม เคมี และเครื่องจักรทั่วไป

หมายเหตุการใช้งาน

เนื่องจากมีความแข็งแกร่งและความยืดหยุ่นสูงโดยไม่มีความยืดหยุ่น จึงไม่แนะนำให้ใช้กับเครื่องจักรที่ต้องการการลดแรงสั่นสะเทือน การบัฟเฟอร์ หรือการวางแนวเพลาที่เข้มงวดอย่างยิ่ง เช่น อุปกรณ์ที่มีความแม่นยำ ซึ่งแม้แต่การสั่นสะเทือนเพียงเล็กน้อยก็อาจส่งผลต่อประสิทธิภาพได้

สถานการณ์การใช้งาน

คัปปลิ้งเกียร์แบบดรัม GIGL ใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมหนักซึ่งแรงบิดสูง ความทนทานต่อการวางแนวที่ไม่ตรง และความทนทานเป็นสิ่งสำคัญ

ทำไมต้องซื้อจาก Raydafon

Raydafon มีฐานอยู่ในจีนผู้จำหน่ายข้อต่อเกียร์ด้วยประสบการณ์กว่าทศวรรษในด้านส่วนประกอบของระบบส่งกำลังแบบกลไก เราสร้างความสมดุลระหว่างคุณภาพดีกับราคาโรงงานที่แข่งขันได้ และเราไม่ได้ขายชิ้นส่วนขนาดเดียวที่เหมาะกับทุกชิ้นส่วน — เราทำงานร่วมกับคุณเพื่อให้จับคู่ข้อต่อที่เหมาะสมกับเครื่องจักรของคุณ

ขนาดที่กำหนดเองและการรักษาพื้นผิว

ต้องการขนาดรูเจาะเฉพาะ การเสริมความแข็งผิวฟัน (HRC ≥ 56) หรือการกำหนดค่ารูเพลาแบบกำหนดเองหรือไม่ เราปรับแต่งขนาดและการรักษาพื้นผิวให้เหมาะกับการตั้งค่าที่แน่นอนของคุณ

จัดส่งที่รวดเร็วและการสนับสนุนทางเทคนิค

โมเดลมาตรฐานจัดส่งได้อย่างรวดเร็ว และทีมวิศวกรของเราให้คำแนะนำในการติดตั้งและทดสอบการใช้งานตามคำขอ เวลาหยุดทำงานน้อยลง ประสิทธิภาพดีขึ้น และข้อต่อที่ช่วยให้อุปกรณ์หนักของคุณเคลื่อนที่ได้
