อะไรคือความแตกต่างระหว่างกล่องเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวา?

ในระบบควบคุมการเคลื่อนไหวสมัยใหม่ การเลือกกระปุกเกียร์จะกำหนดประสิทธิภาพของระบบ ความน่าเชื่อถือ และความเสถียรในการทำงานในระยะยาวโดยตรง ในบรรดาโซลูชันการส่งผ่านข้อมูลที่มีความแม่นยำที่ใช้กันอย่างแพร่หลายมากที่สุด ได้แก่กระปุกเกียร์ดาวเคราะห์โดดเด่นด้วยโครงสร้างที่กะทัดรัด ความหนาแน่นของแรงบิดสูง และการกระจายน้ำหนักที่ดีเยี่ยม อย่างไรก็ตาม วิศวกร ผู้จัดการฝ่ายจัดซื้อ และนักออกแบบอุปกรณ์จำนวนมากยังคงเผชิญกับคำถามสำคัญระหว่างการเลือก: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมฉาก และควรนำไปใช้ในสภาพแวดล้อมทางอุตสาหกรรมจริงอย่างไร

ด้วยประสบการณ์ในอุตสาหกรรมมากว่าสองทศวรรษ Raydafon Technology Group Co.,Limited ได้ทำงานอย่างใกล้ชิดกับผู้รวบรวมระบบอัตโนมัติ ผู้ผลิต OEM และผู้ใช้ปลายทางในอุตสาหกรรมหุ่นยนต์ บรรจุภัณฑ์ เครื่องจักร CNC และภาคส่วนการจัดการวัสดุ ในบทความนี้ เราจะนำเสนอการเปรียบเทียบที่ครอบคลุมและขับเคลื่อนด้วยวิศวกรรมของการออกแบบในสายการผลิตและมุมขวา ครอบคลุมโครงสร้าง ประสิทธิภาพ ข้อจำกัดในการติดตั้ง และตรรกะในการเลือกจากมุมมองเชิงปฏิบัติที่มีรากฐานมาจากประสบการณ์การผลิตในโรงงานและการใช้งานภาคสนามของเรา

สารบัญ

• หลักการโครงสร้างของกระปุกเกียร์ดาวเคราะห์แบบอินไลน์คืออะไร?
• หลักการโครงสร้างของกระปุกเกียร์ดาวเคราะห์มุมขวาคืออะไร?
• กล่องเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวามีประสิทธิภาพแตกต่างกันอย่างไร
• เหตุใดกระปุกเกียร์แบบอินไลน์และมุมขวาจึงถูกใช้ในการใช้งานที่แตกต่างกัน
• พื้นที่ติดตั้งและการออกแบบระบบควรมีอิทธิพลต่อการเลือกอย่างไร
• พารามิเตอร์ผลิตภัณฑ์ใดมีความสำคัญมากที่สุดเมื่อเปรียบเทียบทั้งสองประเภทนี้

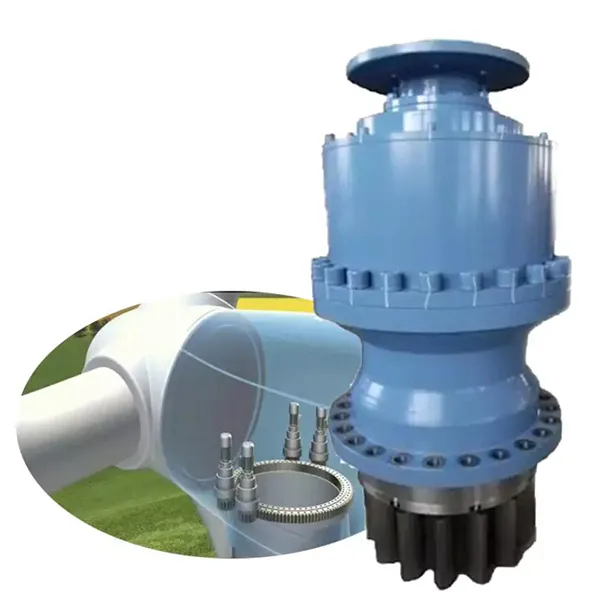

หลักการโครงสร้างของกระปุกเกียร์ดาวเคราะห์แบบอินไลน์คืออะไร?

กล่องเกียร์ดาวเคราะห์แบบอินไลน์ได้รับการออกแบบเพื่อให้เพลาอินพุตและเพลาเอาต์พุตอยู่ในแนวเดียวกันตามแกนกลางเดียวกัน การกำหนดค่าโคแอกเซียลนี้ช่วยให้พลังงานไหลเป็นเส้นตรงจากมอเตอร์ผ่านสเตจเฟืองดาวเคราะห์ไปยังเอาท์พุต ที่เรย์ดาฟอนทีมวิศวกรของเรามักแนะนำโครงสร้างนี้เมื่อความเรียบง่ายของระบบ ประสิทธิภาพสูง และความยาวแกนที่กะทัดรัดคือสิ่งสำคัญในการออกแบบ

จากมุมมองทางกล การออกแบบแบบอินไลน์ประกอบด้วยเฟืองดวงอาทิตย์ที่ขับเคลื่อนโดยตรงด้วยเพลามอเตอร์ เฟืองดาวเคราะห์หลายดวงที่ติดตั้งอยู่บนพาหะ และเฟืองวงแหวนภายในที่ยึดอยู่ภายในตัวเรือน โหลดจะถูกกระจายอย่างเท่าเทียมกันทั่วทั้งเกียร์แพลนเน็ต ซึ่งช่วยเพิ่มการส่งแรงบิดและลดความเครียดเฉพาะจุด

ลักษณะโครงสร้างที่สำคัญ ได้แก่ :

• เพลาอินพุตและเอาต์พุตโคแอกเชียล ลดการเบี่ยงเบนเชิงมุม
• ส่วนประกอบระดับกลางน้อยกว่าเมื่อเทียบกับการออกแบบเชิงมุม
• เส้นทางการส่งกำลังที่ได้รับการปรับปรุงเพื่อประสิทธิภาพเชิงกลสูง
• ขนาดแนวรัศมีขนาดกะทัดรัดเหมาะสำหรับรูปแบบเครื่องจักรที่แคบ

เนื่องจากการไหลของพลังงานยังคงเป็นเส้นตรง โดยทั่วไปแล้วกระปุกเกียร์ดาวเคราะห์แบบอินไลน์จะได้รับระดับประสิทธิภาพที่สูงกว่า ซึ่งมักจะเกิน 95 เปอร์เซ็นต์ต่อขั้น สิ่งนี้มีประโยชน์อย่างยิ่งในระบบที่ขับเคลื่อนด้วยเซอร์โวซึ่งต้องการการควบคุมความเร็วที่แม่นยำและการสูญเสียพลังงานน้อยที่สุด ประสบการณ์การผลิตในโรงงานของเราแสดงให้เห็นว่าการออกแบบแบบอินไลน์ยังช่วยลดความยุ่งยากในการประกอบและการจัดตำแหน่ง ซึ่งส่งผลให้คุณภาพสม่ำเสมอและความทนทานในระยะยาว

หลักการโครงสร้างของกระปุกเกียร์ดาวเคราะห์มุมขวาคืออะไร?

กล่องเกียร์ดาวเคราะห์มุมฉากได้รับการออกแบบทางวิศวกรรมให้เปลี่ยนทิศทางการส่งกำลังได้ 90 องศา โดยทั่วไปจะทำได้โดยการบูรณาการเฟืองดอกจอกหรือเฟืองไฮออยด์เข้ากับระยะลดขนาดดาวเคราะห์ เพลาอินพุตและเพลาเอาท์พุตต่างจากรุ่นอินไลน์ตรง ทำให้นักออกแบบสามารถเปลี่ยนทิศทางการเคลื่อนไหวภายในพื้นที่เครื่องจักรที่มีข้อจำกัดได้

ที่ Raydafon Technology Group Co.,Limited เรามักจะเห็นการกำหนดค่ามุมขวาที่เลือกสำหรับอุปกรณ์ที่มอเตอร์แนวตั้งต้องขับเคลื่อนโหลดในแนวนอน หรือในกรณีที่สถาปัตยกรรมของเครื่องจักรจำกัดพื้นที่ตามแนวแกน การออกแบบโรงงานของเราผสมผสานเฟืองดอกจอกกราวด์ที่มีความแม่นยำเข้ากับสเตนทารีสเตจที่แข็งตัว เพื่อให้มั่นใจว่ากำลังแรงบิดจะยังคงอยู่แม้จะมีการเปลี่ยนแปลงเชิงมุมก็ตาม

คุณสมบัติโครงสร้างหลัก ได้แก่ :

• การวางแนวเพลาอินพุตและเอาต์พุตตั้งฉาก
• ระยะเกียร์เพิ่มเติมสำหรับการเปลี่ยนทิศทาง
• ตัวเรือนเสริมแรงเพื่อรองรับโหลดแนวรัศมีและแนวแกนแบบรวม
• ตัวเลือกการติดตั้งที่ยืดหยุ่นสำหรับรูปแบบอุปกรณ์ที่ซับซ้อน

แม้ว่ากระปุกเกียร์ดาวเคราะห์มุมฉากอาจมีการสูญเสียการส่งผ่านที่สูงกว่าเล็กน้อยเมื่อเทียบกับรุ่นอินไลน์ แต่เทคนิคการผลิตที่ทันสมัยและรูปทรงของฟันที่ได้รับการปรับปรุงจะช่วยลดช่องว่างนี้ลงได้อย่างมาก ในการใช้งานจริง ข้อได้เปรียบเชิงพื้นที่มักจะมีมากกว่าความแตกต่างด้านประสิทธิภาพเล็กน้อย

กล่องเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวามีประสิทธิภาพแตกต่างกันอย่างไร

การเปรียบเทียบประสิทธิภาพถือเป็นส่วนที่สำคัญที่สุดประการหนึ่งเมื่อเลือกกระปุกเกียร์ดาวเคราะห์- การออกแบบอินไลน์และมุมขวาแสดงคุณลักษณะด้านประสิทธิภาพที่แตกต่างกัน ซึ่งส่งผลต่อแรงบิดเอาท์พุต ประสิทธิภาพ ระดับเสียง และพฤติกรรมทางความร้อน

จากประสบการณ์ของเรา การออกแบบอินไลน์มักเป็นที่นิยมสำหรับการใช้งานเซอร์โวความเร็วสูงที่ประสิทธิภาพและความแม่นยำเป็นสำคัญ อย่างไรก็ตาม การออกแบบมุมขวาจะดีเยี่ยมในสถานการณ์ที่ข้อจำกัดของโครงร่างเชิงกลอาจส่งผลต่อการรวมระบบ ตัวเลือกทั้งสองผลิตในโรงงานของเราด้วยมาตรฐานคุณภาพที่เหมือนกัน จึงรับประกันประสิทธิภาพที่เชื่อถือได้ในระยะยาว

เหตุใดกระปุกเกียร์แบบอินไลน์และมุมขวาจึงถูกใช้ในการใช้งานที่แตกต่างกัน

บริบทการใช้งานมีบทบาทสำคัญในการเลือกกระปุกเกียร์ กล่องเกียร์ดาวเคราะห์แบบอินไลน์มักใช้ในหุ่นยนต์ เครื่องจักร CNC และสายการประกอบอัตโนมัติ ซึ่งสามารถรวมมอเตอร์แบบเส้นตรงได้ รอยพิมพ์แนวรัศมีขนาดกะทัดรัดและความแม่นยำสูงทำให้เหมาะสำหรับระบบกำหนดตำแหน่งแบบไดนามิก

กล่องเกียร์ดาวเคราะห์มุมฉากถูกนำมาใช้กันอย่างแพร่หลายในระบบสายพานลำเลียง เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์ยก เมื่อเฟรมเครื่องจักรจำกัดการวางตำแหน่งมอเตอร์ การเปลี่ยนเส้นทางกำลัง 90 องศาช่วยให้ใช้พื้นที่ได้อย่างมีประสิทธิภาพโดยไม่กระทบต่อแรงบิดเอาท์พุต

การตั้งค่าแอปพลิเคชันทั่วไป ได้แก่:

• กล่องเกียร์ดาวเคราะห์แบบอินไลน์สำหรับแกนเซอร์โว ข้อต่อหุ่นยนต์ และเครื่องมือที่มีความแม่นยำ
• กล่องเกียร์ดาวเคราะห์มุมฉากสำหรับสายพานลำเลียง แท่นหมุน และลิฟต์แนวตั้ง
• การออกแบบแบบอินไลน์สำหรับความต้องการความเร็วสูงและฟันเฟืองต่ำ
• การออกแบบมุมขวาสำหรับเลย์เอาต์ขนาดกะทัดรัดและหลายทิศทาง

ที่ Raydafon Technology Group Co.,Limited วิศวกรด้านการใช้งานของเราจะประเมินประเภทโหลด รอบการทำงาน และข้อจำกัดในการติดตั้ง เพื่อแนะนำการกำหนดค่า Planetary Gearbox ที่เหมาะสมที่สุดสำหรับแต่ละโครงการ

พื้นที่ติดตั้งและการออกแบบระบบควรมีอิทธิพลต่อการเลือกอย่างไร

พื้นที่ติดตั้งมักจะกำหนดว่ากระปุกเกียร์แบบอินไลน์หรือแบบมุมขวานั้นเป็นไปได้หรือไม่ หน่วยอินไลน์ต้องการความยาวแกนที่เพียงพอแต่มีการขยายตัวในแนวรัศมีน้อยที่สุด หน่วยมุมขวาช่วยลดความต้องการแกนในขณะที่เพิ่มขนาดรัศมี จากโครงการปรับแต่งโรงงานของเรา เราสังเกตเห็นว่าการวางแผนเลย์เอาต์ในระยะเริ่มต้นช่วยลดต้นทุนการออกแบบใหม่ได้อย่างมาก วิศวกรที่พิจารณาการวางแนวกระปุกเกียร์ในระหว่างขั้นตอนการออกแบบตามแนวคิดจะทำให้ระบบมีความสมดุลดีขึ้นและมีอายุการใช้งานของส่วนประกอบยาวนานขึ้น

ข้อควรพิจารณาในการติดตั้งที่สำคัญ ได้แก่:

• พื้นที่ตามแนวแกนและแนวรัศมีที่มีอยู่
• การวางแนวมอเตอร์และการเดินสายเคเบิล
• ทิศทางการรับน้ำหนักและความแข็งแรงของพื้นผิวการติดตั้ง
• การเข้าถึงเพื่อการบำรุงรักษา

ทีมงานของเราที่ Raydafon Technology Group Co.,Limited มักจะร่วมมือกับ OEM เพื่อปรับขนาดตัวเรือน ส่วนต่อประสานของเพลา และหน้าแปลนยึด เพื่อให้มั่นใจว่าสามารถบูรณาการเข้ากับอุปกรณ์ที่มีอยู่ได้อย่างราบรื่น

พารามิเตอร์ผลิตภัณฑ์ใดมีความสำคัญมากที่สุดเมื่อเปรียบเทียบทั้งสองประเภทนี้

เมื่อเปรียบเทียบกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวา พารามิเตอร์ทางเทคนิคจะให้เกณฑ์วัตถุประสงค์ในการเลือก การออกแบบทั้งสองแบบสามารถผลิตได้เพื่อให้ตรงตามข้อกำหนดเฉพาะที่ต้องการ แต่ช่วงพารามิเตอร์อาจแตกต่างกันไปตามโครงสร้าง

กระบวนการผลิตในโรงงานของเราทำให้มั่นใจได้ว่าการควบคุมพารามิเตอร์จะสม่ำเสมอทั้งในรุ่นอินไลน์และรุ่นมุมขวา ด้วยการเลือกใช้วัสดุ การรักษาความร้อน และการตัดเฉือนที่มีความแม่นยำ ทำให้เราส่งมอบคุณภาพที่มั่นคงโดยไม่คำนึงถึงการกำหนดค่า

สรุป: ตัวเลือกที่เหมาะสมสามารถปรับปรุงประสิทธิภาพของระบบได้อย่างไร?

การทำความเข้าใจว่าอะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และแบบมุมฉาก ช่วยให้ตัดสินใจได้อย่างมีข้อมูลมากขึ้นทั้งในขั้นตอนการออกแบบและการจัดซื้อ การออกแบบแบบอินไลน์ให้ประสิทธิภาพและความเรียบง่ายที่เหนือกว่า ในขณะที่การออกแบบมุมขวาให้ความยืดหยุ่นที่ไม่มีใครเทียบได้ในรูปแบบที่มีข้อจำกัด ไม่มีทางเลือกใดที่เหนือกว่าในระดับสากล ตัวเลือกที่เหมาะสมที่สุดขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งาน

ที่ Raydafon Technology Group Co.,Limited เราเชื่อว่า Planetary Gearbox ที่เข้ากันได้ดีไม่เพียงช่วยเพิ่มประสิทธิภาพของเครื่องจักรเท่านั้น แต่ยังเพิ่มความน่าเชื่อถือในการปฏิบัติงานในระยะยาวด้วย แนวทางที่ขับเคลื่อนด้วยวิศวกรรมของเราทำให้มั่นใจได้ว่าโซลูชันของเราสอดคล้องกับความต้องการในโลกแห่งความเป็นจริง ตั้งแต่รุ่นมาตรฐานไปจนถึงการออกแบบที่ปรับแต่งเองทั้งหมดที่ผลิตในโรงงานของเรา

หากคุณกำลังวางแผนโครงการใหม่หรืออัพเกรดอุปกรณ์ที่มีอยู่ ทีมเทคนิคของเราพร้อมที่จะสนับสนุนกระบวนการคัดเลือกของคุณด้วยข้อมูลเชิงลึกเชิงปฏิบัติและคำแนะนำที่ปรับให้เหมาะสมติดต่อเราวันนี้เพื่อหารือว่าโซลูชันการส่งผ่านดาวเคราะห์ของเราสามารถปรับปรุงประสิทธิภาพระบบและความสามารถในการแข่งขันของคุณได้อย่างไร

คำถามที่พบบ่อย: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวา?

คำถามที่ 1: ประสิทธิภาพการทำงานของกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวาแตกต่างกันอย่างไร
A1: โดยทั่วไปแล้ว กล่องเกียร์ดาวเคราะห์แบบอินไลน์จะได้รับประสิทธิภาพสูงกว่า เนื่องจากกำลังไหลไปตามแกนตรงโดยมีจุดประกบน้อยกว่า ในขณะที่รุ่นมุมฉากจะมีระยะเกียร์เพิ่มเติมเพื่อเปลี่ยนทิศทาง ส่งผลให้สูญเสียสูงขึ้นเล็กน้อย

คำถามที่ 2: กล่องเกียร์ดาวเคราะห์แบบอินไลน์และมุมฉากในพื้นที่ติดตั้งแตกต่างกันอย่างไร
A2: การออกแบบแบบอินไลน์ต้องใช้พื้นที่ตามแนวแกนมากขึ้นแต่มีพื้นที่ในแนวรัศมีน้อยกว่า ในขณะที่การออกแบบมุมฉากจะช่วยลดความยาวตามแนวแกนและช่วยให้สามารถวางตำแหน่งมอเตอร์ได้อย่างยืดหยุ่นโดยต้องเสียค่าใช้จ่ายในการเพิ่มขนาดแนวรัศมี

คำถามที่ 3: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมฉากในด้านความสามารถด้านแรงบิด?
A3: การออกแบบทั้งสองแบบสามารถให้ระดับแรงบิดที่ใกล้เคียงกันเมื่อได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม แม้ว่ากระปุกเกียร์แบบมุมขวาจะต้องอาศัยตัวเรือนเสริมเพื่อรับมือกับทิศทางการรับน้ำหนักแบบรวม

คำถามที่ 4: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวาในการบำรุงรักษา?
A4: โดยทั่วไปแล้ว กล่องเกียร์อินไลน์ต้องการการบำรุงรักษาน้อยกว่าเนื่องจากมีโครงสร้างที่เรียบง่ายกว่า ในขณะที่กระปุกเกียร์มุมขวาอาจต้องมีการตรวจสอบเพิ่มเติมเนื่องจากระยะเฟืองบายศรี

คำถามที่ 5: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวาตามความเหมาะสมในการใช้งาน?
A5: กระปุกเกียร์แบบอินไลน์เหมาะกับระบบความเร็วสูงที่มีความแม่นยำสูง ในขณะที่กระปุกเกียร์แบบมุมขวานั้นยอดเยี่ยมในรูปแบบเครื่องจักรที่มีพื้นที่จำกัดหรือหลายทิศทาง

คำถามที่ 6: อะไรคือความแตกต่างระหว่างกระปุกเกียร์ดาวเคราะห์แบบอินไลน์และมุมขวาในความซับซ้อนในการผลิต?
A6: การออกแบบมุมขวาเกี่ยวข้องกับกระบวนการตัดเฉือนและการจัดตำแหน่งที่ซับซ้อนมากขึ้น ในขณะที่การออกแบบอินไลน์ได้ประโยชน์จากการผลิตและการประกอบที่คล่องตัว
