การเปลี่ยนข้อต่อเกียร์แบบดรัม GICLZ

ข้อดีของผลิตภัณฑ์

ระบบส่งกำลังที่เสถียรในสถานการณ์อุตสาหกรรม

เป็นผลิตภัณฑ์หลักในสายผลิตภัณฑ์ส่วนประกอบเกียร์กลของเรย์ดาฟอนข้อต่อเกียร์รูปดรัม GICLZ แสดงให้เห็นประสิทธิภาพที่โดดเด่นอย่างต่อเนื่องในสถานการณ์อุตสาหกรรมต่างๆ ที่ต้องการการส่งกำลังที่เสถียร

เรื่องนี้ถูกใจมากคัปปลิ้งเกียร์รูปดรัมที่ยืดหยุ่นไม่เพียงแต่สามารถปรับปรุงประสิทธิภาพการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ แต่ยังแก้ไขปัญหาทั่วไปต่างๆ ในกระบวนการเชื่อมต่อเพลาได้อย่างแม่นยำ ทำให้เป็นส่วนประกอบที่ต้องการสำหรับองค์กรอุตสาหกรรมจำนวนมากในการกำหนดค่าระบบส่งกำลัง

สมรรถนะแรงบิดสูงดีเยี่ยม

ในแง่ของความสามารถในการส่งแรงบิด คัปปลิ้งเกียร์รูปดรัม GICLZ มีประสิทธิภาพที่โดดเด่นอย่างยิ่งและเรียกได้ว่ายอดเยี่ยมมากข้อต่อเกียร์แรงบิดสูง. ครอบคลุมช่วงแรงบิด 0.8 – 3,500 kN·m (GICLZ1–GICLZ30) จัดการงานหนักต่างๆ ได้อย่างง่ายดายด้วยประสิทธิภาพการส่งผ่านสูงถึง 99.7%

ประสิทธิภาพที่ยอดเยี่ยมนี้ช่วยให้สามารถมีบทบาทที่ไม่อาจทดแทนได้ในสภาพการทำงานที่ความเร็วต่ำและภาระหนักในสาขาต่างๆ เช่นการทำเหมืองแร่และโลหะวิทยาโดยให้การรับประกันการส่งผ่านที่เชื่อถือได้สำหรับการผลิตที่มั่นคงของอุตสาหกรรมเหล่านี้

การชดเชยความเยื้องศูนย์ที่เหนือกว่า

นอกจากนี้ คัปปลิ้งเกียร์รูปดรัม GICLZ ยังมีความสามารถที่ยอดเยี่ยมในการปรับให้เข้ากับแนวที่ไม่ตรงและมีประสิทธิภาพคลัปเกียร์ไม่ตรงแนวสูง. สามารถชดเชยการเยื้องศูนย์เชิงมุม รัศมี และแนวแกนได้อย่างมีประสิทธิภาพ

โดยเฉพาะอย่างยิ่งประสิทธิภาพการเคลื่อนตัวเชิงมุมที่ได้รับการปรับปรุงอย่างเหมาะสมจะช่วยปรับปรุงสภาพการสัมผัสพื้นผิวฟันได้อย่างมีประสิทธิภาพ เมื่อเปรียบเทียบกับข้อต่อแบบฟันตรง จะช่วยยืดอายุการใช้งานได้อย่างมาก ลดเวลาการปิดเครื่องและบำรุงรักษาอุปกรณ์ที่เกิดจากการสึกหรอของข้อต่อ และเพิ่มความต่อเนื่องในการทำงานของระบบการผลิตทั้งหมดอีกด้วย

ความทนทานที่แข็งแกร่งและการบำรุงรักษาต่ำ

ความทนทานที่แข็งแกร่งและค่าบำรุงรักษาต่ำยังเป็นข้อได้เปรียบที่สำคัญของข้อต่อนี้จาก Raydafon ทำจากวัสดุที่มีความแข็งแรงสูงและทนทาน มีเสียงรบกวนต่ำและการสั่นสะเทือนต่ำระหว่างการทำงาน

ไม่เพียงแต่ลดอัตราการสึกหรอของตัวเองเท่านั้น แต่ยังช่วยลดการสูญเสียอุปกรณ์ที่เชื่อมต่ออีกด้วย เป็นที่ไว้วางใจได้คัปปลิ้งเกียร์แบบยืดหยุ่นสำหรับใช้ในอุตสาหกรรมเหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นอุตสาหกรรมเคมีและพลังงานทดแทน. ในสาขาเหล่านี้ซึ่งมีข้อกำหนดด้านประสิทธิภาพของอุปกรณ์ที่สูงมาก จะนำมาซึ่งประสิทธิภาพที่มั่นคงและช่วยให้องค์กรลดต้นทุนการดำเนินงานอุปกรณ์และการบำรุงรักษา

ความสะดวกในการติดตั้งและการควบคุมต้นทุน

นอกจากนี้ การออกแบบคัปปลิ้งเกียร์รูปดรัม GICLZ ยังคำนึงถึงความสะดวกในการติดตั้งและการควบคุมต้นทุนในระยะยาวอย่างเต็มที่ โครงสร้างที่กะทัดรัดรวมกับความสามารถในการรับน้ำหนักที่แข็งแกร่งช่วยให้มั่นใจถึงประสิทธิภาพการทำงานที่มีประสิทธิภาพในฐานะข้อต่อเกียร์อุตสาหกรรมซึ่งสามารถรองรับการทำงานของอุปกรณ์อย่างต่อเนื่องในระยะยาวโดยไม่ต้องมีการบำรุงรักษาบ่อยครั้ง

แนวคิดการออกแบบนี้สอดคล้องอย่างมากกับความมุ่งมั่นของ Raydafon ในการจัดหาส่วนประกอบคุณภาพสูงและเปลี่ยนได้สำหรับตลาดโลก โดยนำโซลูชันการส่งสัญญาณที่คุ้มต้นทุนมากขึ้นมาสู่องค์กรอุตสาหกรรมทั่วโลก

ลักษณะผลิตภัณฑ์

การปฏิบัติตามมาตรฐานและการปรับเพลา

ข้อต่อเกียร์รูปดรัม GICLZ ที่ผลิตโดย Raydafon ปฏิบัติตามข้อกำหนดอย่างเคร่งครัดมาตรฐาน JB/ZQสำหรับพารามิเตอร์และขนาดพื้นฐาน และตรงตามข้อกำหนดของข้อกำหนดทางเทคนิค JB/ZQ4382-86 สำหรับข้อต่อเกียร์อย่างครบถ้วน

เป็นโซลูชันคัปปลิ้งเกียร์รูปดรัมที่มีความยืดหยุ่นและได้รับความนิยมอย่างสูงในด้านระบบส่งกำลังทางอุตสาหกรรม ออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อเพลาส่งโคแอกเซียลแนวนอน ข้อต่อนี้สามารถปรับได้อย่างยืดหยุ่นกับการเบี่ยงเบนเชิงมุมและการกระจัดในแนวรัศมีของเพลาในสภาพการทำงานจริง นอกจากนี้ยังช่วยให้สามารถเคลื่อนที่ได้อย่างอิสระตามแนวแกนของเพลา รับมือกับการขยายตัวทางความร้อนและการหดตัวของเพลาที่เกิดจากการเปลี่ยนแปลงอุณหภูมิระหว่างการทำงานได้อย่างง่ายดาย จึงให้การรับประกันที่เชื่อถือได้สำหรับการส่งผ่านอุปกรณ์ที่เสถียร

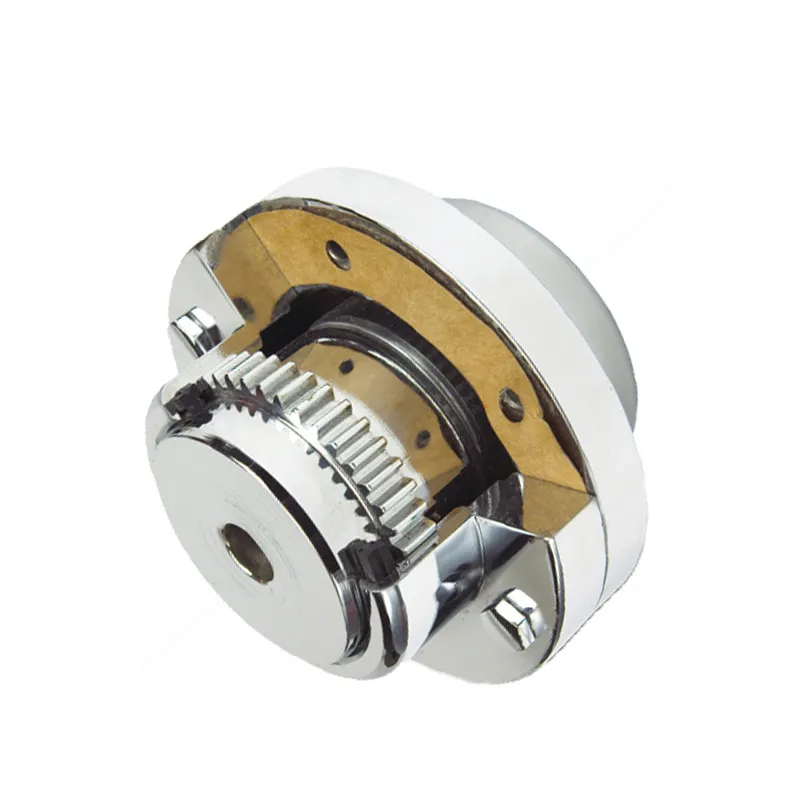

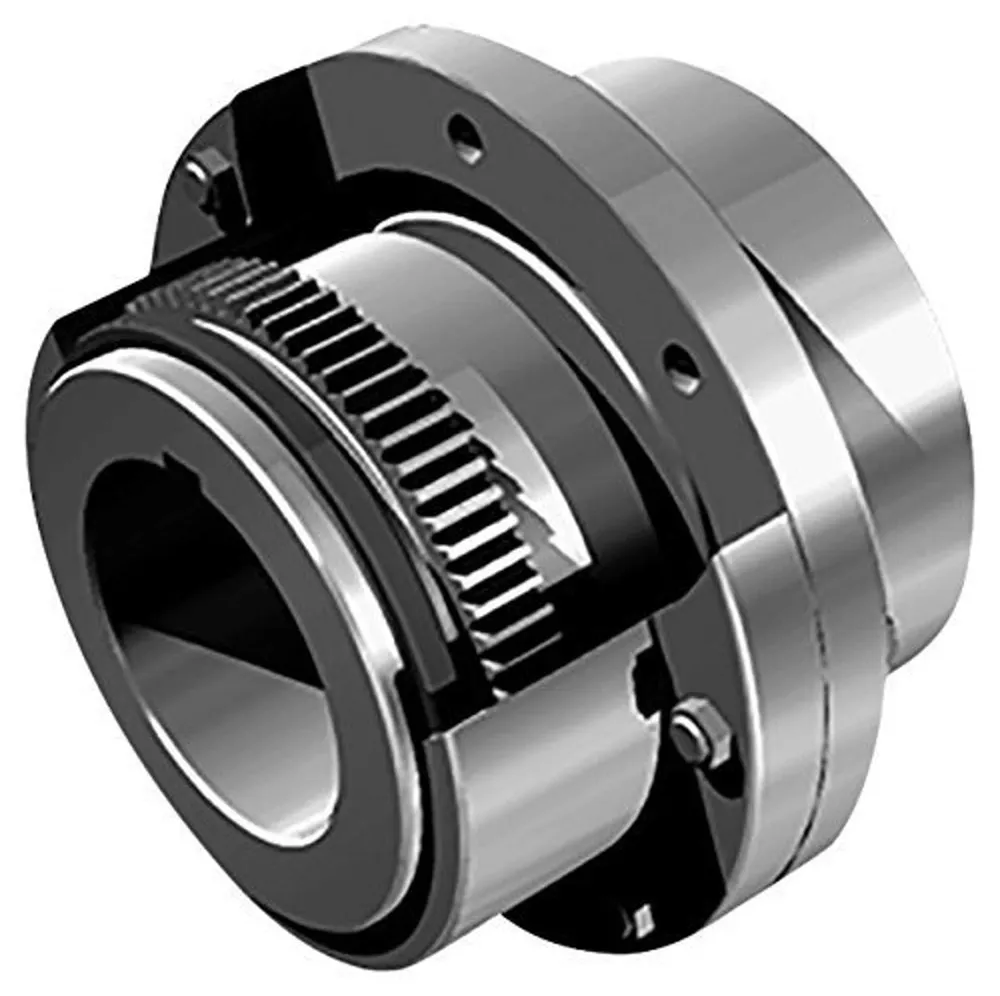

โครงสร้างปลอกเกียร์ภายนอกรูปดรัม

คุณลักษณะการออกแบบที่โดดเด่นที่สุดของคัปปลิ้งเกียร์รูปดรัม GICLZ อยู่ที่โครงสร้างปลอกเกียร์ภายนอกรูปดรัม การออกแบบนี้ช่วยให้ฟันภายในและภายนอกของคัปปลิ้งมีสถานะการประกบที่เหมาะสมที่สุด ซึ่งช่วยเพิ่มความเสถียรในการส่งผ่านอย่างมาก

ข้อต่อทำจากเหล็กคุณภาพสูงพร้อมพื้นผิวฟันแข็งปานกลาง ด้วยการใช้วัสดุที่มั่นคงและโครงสร้างที่เหมาะสม จึงทำให้มีประสิทธิภาพสูงคัปปลิ้งเกียร์รูปดรัมแรงบิดสูงมีความสามารถในการรับน้ำหนักที่ดีเยี่ยมและสามารถรองรับความต้องการในการส่งข้อมูลน้ำหนักมากในสถานการณ์ทางอุตสาหกรรมได้อย่างง่ายดาย เพื่อเพิ่มประสิทธิภาพให้ดียิ่งขึ้น พื้นผิวฟันสามารถผ่านการชุบแข็งเพื่อให้ได้มาตรฐานความแข็งที่ HRC ≥ 56 หลังจากการชุบแข็ง ความสามารถในการรับน้ำหนักของข้อต่อจะเพิ่มขึ้นอย่างมาก ในขณะที่ยังคงคุณลักษณะน้ำหนักเบาและความเฉื่อยในการหมุนต่ำ โดยไม่สร้างภาระเพิ่มเติมให้กับเพลา

ความน่าเชื่อถือ การหล่อลื่น และการซีล

ในแง่ของความน่าเชื่อถือ คัปปลิ้งเกียร์รูปดรัม GICLZ ยังทำงานได้อย่างดีเยี่ยมอีกด้วย มีโครงสร้างการหล่อลื่นขั้นสูงและส่วนประกอบการซีล การหล่อลื่นที่ดีสามารถลดการสึกหรอของพื้นผิวฟันได้ ในขณะที่การปิดผนึกคุณภาพสูงสามารถป้องกันการรั่วไหลของน้ำมันหล่อลื่นและการบุกรุกของสิ่งเจือปนได้อย่างมีประสิทธิภาพ

ซึ่งไม่เพียงแต่ช่วยยืดอายุการใช้งานของคัปปลิ้งเท่านั้น แต่ยังทำให้การบำรุงรักษารายวันทำได้ง่ายขึ้นอีกด้วย ในฐานะที่เป็นคัปปลิ้งเกียร์รูปดรัมที่มีการชดเชยการเยื้องศูนย์สูงการออกแบบโครงสร้างที่สมมาตรช่วยให้ส่วนประกอบต่างๆ สามารถสับเปลี่ยนกันได้ดีเยี่ยม ทำให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนมีประสิทธิภาพและสะดวกยิ่งขึ้น เมื่อความเร็วเชิงเส้นในการทำงานของคัปปลิ้งเกิน 36 ม./วินาที การรักษาสมดุลไดนามิกที่แม่นยำช่วยให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างมีเสถียรภาพ หลีกเลี่ยงการสั่นสะเทือนที่เกิดจากการทำงานด้วยความเร็วสูงไม่ให้ส่งผลต่อความแม่นยำในการส่งผ่าน

การกำหนดค่ารูเพลาและเมทริกซ์แบบเต็มซีรีส์

เพื่อให้เป็นไปตามข้อกำหนดในการเชื่อมต่อของอุปกรณ์ต่างๆ คัปปลิ้งเกียร์รูปดรัม GICLZ จึงมีรูปแบบการกำหนดค่ารูเพลาที่หลากหลาย ครอบคลุมการผสมรูเพลาหลายแบบ เช่น ประเภท Y, ประเภท Z1 และประเภท J1 ไม่ว่าสถานการณ์การเชื่อมต่อเพลาจะเป็นแบบใด ก็สามารถหาวิธีการติดตั้งที่เหมาะสมได้

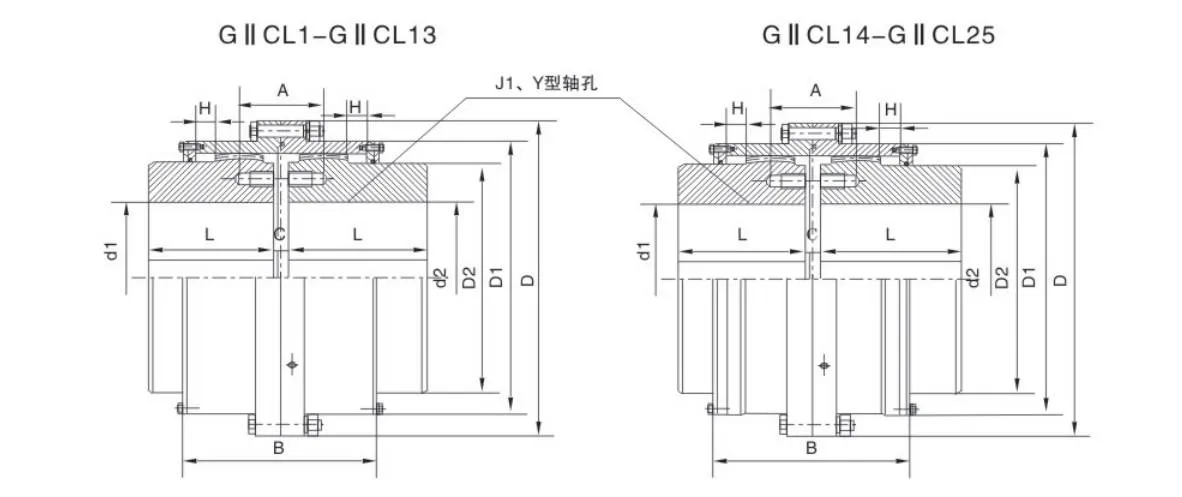

เรย์ดาฟอน มีรูปแบบที่ครอบคลุมในด้านคัปปลิ้งเกียร์ นอกจากประเภท GICLZ แล้ว ยังมีผลิตภัณฑ์หลายซีรี่ส์ รวมถึง GICL, GⅡCL, GⅡCLZ และ NGCL ด้วยเมทริกซ์ผลิตภัณฑ์ทั้งซีรีส์ Raydafon จึงกลายเป็นบริษัทที่น่าเชื่อถือผู้จัดจำหน่ายข้อต่อเกียร์แบบยืดหยุ่นในด้านอุตสาหกรรม และผลิตภัณฑ์ของบริษัทถูกนำมาใช้กันอย่างแพร่หลายในระบบส่งกำลังของอุตสาหกรรมต่างๆ เช่น โลหะวิทยา เหมืองแร่ วิศวกรรมเคมี และพลังงานไฟฟ้า

ความสามารถในการรับน้ำหนักและประสิทธิภาพการวางแนวที่ไม่ตรง

ในแง่ของการเปรียบเทียบความสามารถในการรับน้ำหนัก คัปปลิ้งเกียร์รูปดรัม GICLZ แสดงให้เห็นข้อได้เปรียบที่สำคัญ ภายใต้เงื่อนไขของเส้นผ่านศูนย์กลางภายนอกของปลอกด้านในและเส้นผ่านศูนย์กลางภายนอกสูงสุดของข้อต่อ ความสามารถในการรับน้ำหนักจะสูงกว่าข้อต่อแบบฟันตรงถึง 15%-20% ทำให้สามารถส่งแรงบิดได้มากขึ้นในพื้นที่การติดตั้งที่กะทัดรัดมากขึ้น

ในแง่ของประสิทธิภาพการชดเชยการวางแนวที่ไม่ตรง คัปปลิ้งเกียร์รูปดรัมนี้มีความโดดเด่นมากยิ่งขึ้น เมื่อการกระจัดในแนวรัศมีเป็นศูนย์ การชดเชยการกระจัดเชิงมุมจะสูงถึง 1°30′ ซึ่งเพิ่มขึ้น 50% เมื่อเทียบกับข้อต่อแบบฟันตรง สามารถทำงานได้อย่างเสถียรแม้ในสภาวะการทำงานที่ความแม่นยำในการวางแนวเพลาไม่เหมาะ ยิ่งไปกว่านั้น ภายใต้โมดูล จำนวนฟัน และความกว้างของฟัน โครงสร้างฟันรูปดรัมสามารถชดเชยการกระจัดเชิงมุมได้มากขึ้น โดยมีความสามารถในการปรับตัวได้ดีกว่าข้อต่อฟันตรงมาก

การสัมผัสฟันที่ดีที่สุดและการประกอบที่ง่ายดาย

การออกแบบพื้นผิวฟันรูปกลองของรูปกลอง GICLZคลัปเกียร์ยังสามารถปรับสถานะการสัมผัสของฟันภายในและภายนอกให้เหมาะสมได้อีกด้วย เมื่อมีการเคลื่อนตัวเชิงมุมในเพลา จะหลีกเลี่ยงการอัดขึ้นรูปขอบบนพื้นผิวฟันได้อย่างมีประสิทธิภาพ ลดความเข้มข้นของความเครียด และในขณะเดียวกันก็ช่วยเพิ่มความต้านทานการสึกหรอและความต้านทานแรงเสียดทานของพื้นผิวฟัน ลดเสียงรบกวนระหว่างการส่งผ่าน เพิ่มระยะเวลาการบำรุงรักษาของอุปกรณ์ ลดการหยุดทำงานเพื่อการบำรุงรักษา และปรับปรุงประสิทธิภาพการผลิต

นอกจากนี้ ปลายทั้งสองของปลอกเกียร์ภายนอกของคัปปลิ้งยังใช้รูปทรงปากระฆังอีกด้วย การออกแบบโดยละเอียดนี้ทำให้การติดตั้งและการถอดแยกชิ้นส่วนข้อต่อสะดวกยิ่งขึ้น ช่วยประหยัดต้นทุนชั่วโมงคนในระหว่างการประกอบและบำรุงรักษาอุปกรณ์

หมายเหตุด้านประสิทธิภาพและการใช้งาน

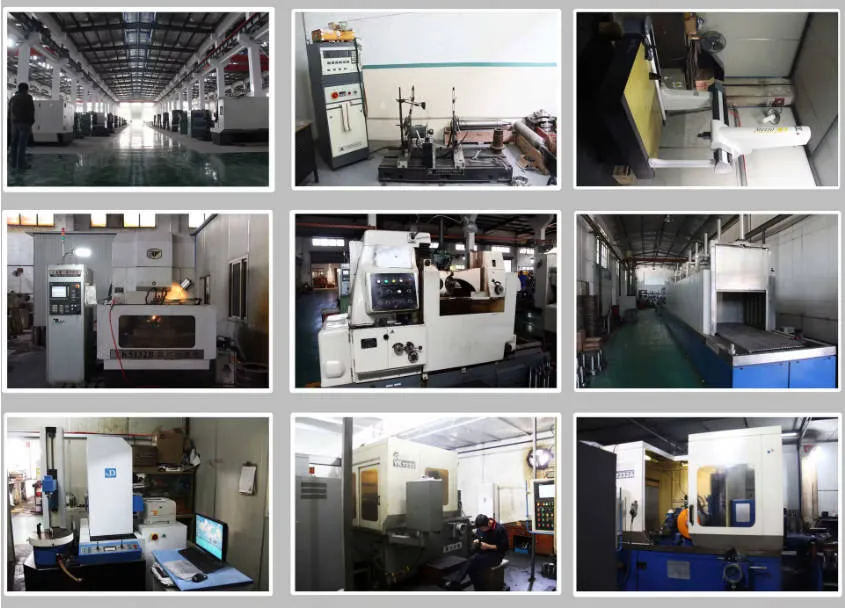

ด้วยประสิทธิภาพการส่งสูงถึง 99.7% คัปปลิ้งเกียร์รูปดรัม GICLZ จึงกลายเป็นทางเลือกที่นิยมใช้แทนคัปปลิ้งฟันตรงทั่วโลก Raydafon มีระบบการผลิตที่สมบูรณ์ ซึ่งสามารถรับประกันได้ว่าข้อต่อ GICLZ แต่ละตัวมีข้อกำหนดจำเพาะที่สมบูรณ์และตรงตามมาตรฐาน ทำให้ผู้ใช้ได้รับผลิตภัณฑ์ที่มีเสถียรภาพและเชื่อถือได้

ในฐานะที่มีประสิทธิภาพคัปปลิ้งเกียร์รูปกลองอุตสาหกรรมมีทั้งความแข็งแกร่งและความยืดหยุ่นแต่ขาดความยืดหยุ่น จึงไม่เหมาะสำหรับสภาพการทำงานที่ต้องการการหน่วงการสั่นสะเทือนและการบัฟเฟอร์ และไม่สามารถใช้ในอุปกรณ์เครื่องจักรกลที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับความแม่นยำในการวางตำแหน่งเพลา ผู้ใช้สามารถเลือกที่เหมาะสมได้ตามความต้องการสภาพการทำงานจริง
