เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH
  • เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IHเพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH
  • เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IHเพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH — ครอบคลุม RB444, RB454, RB455A, RB464, RB554 และ RB564 รวมถึงรุ่น RB454 Silage และ RB454 Rotor Cutter ระบบขับเคลื่อนความเร็วคงที่ CAT4 และ CAT5 พร้อมคลัตช์เสียดสี อินพุตสไปน์ 1.375-6 หรือ 1.375-21 ขึ้นอยู่กับรถแทรกเตอร์ ความต้องการพลังงาน 40–100 แรงม้า (30–75 กิโลวัตต์) แรงบิดของคลัตช์อ้างอิงตั้งแต่ 1,000 N·m (CAT3/S4) ถึง 1,800 N·m (CAT4/S6) ส่งรุ่นเครื่องอัดฟางและเฟืองเพลา PTO ของรถแทรกเตอร์ — เราจะยืนยันประเภทระบบขับเคลื่อน แรงบิดคลัตช์ และความยาวเพลา และส่งคืนใบเสนอราคาจากโรงงานภายใน 24 ชั่วโมง

ชิ้นส่วนทดแทน OEM · เคส IH RB Series

เพลา PTO สำหรับเครื่องอัดฟางทรงกลม Case IH — CAT4 และ CAT5 ระบบขับเคลื่อนความเร็วคงที่, 1.375-6 / 1.375-21 Spline

เพลา PTO ของเครื่องอัดฟางทรงกลมทำงานล้มเหลวด้วยวิธีใดวิธีหนึ่งจากสองวิธี: ข้อต่ออเนกประสงค์ไม่สามารถรับมุมเลี้ยวได้ที่ แหลมหรือคลัตช์ไม่ลื่นในแรงบิดที่เหมาะสมและกระปุกเกียร์จะรับแรงกระแทกแทน หน้านี้ แสดงรายการขนาดเพลา กำลังที่ต้องการ และหมายเลขชิ้นส่วนคลัตช์สำหรับ Case IH RB444, RB454, RB455A, RB464, RB554 และเครื่องอัดฟาง RB564 คุณจึงสามารถจับคู่เพลาทดแทนกับรุ่นเครื่องอัดฟางที่คุณใช้จริงได้

ครอบคลุมรุ่นผู้วิดน้ำ

6 รุ่นพื้นฐาน RB444, RB454, RB455A, RB464, RB554, RB564 — รวมถึงรุ่น RB454 Silage และ RB454 โรเตอร์คัตเตอร์

ขนาดระบบขับเคลื่อน

CAT4/CAT5 ระบบขับเคลื่อนด้วยความเร็วคงที่พร้อมคลัตช์แบบเสียดทาน อินพุตสไปลน์ 1.375-6 หรือ 1.375-21 ขึ้นอยู่กับรถแทรกเตอร์

ความต้องการพลังงาน

40–100 แรงม้า ตั้งแต่ 30 kW บน RB444 จนถึง 75 kW บนเครื่องตัดโรเตอร์ RB454 รายละเอียดทั้งหมดอยู่ในตารางด้านล่าง

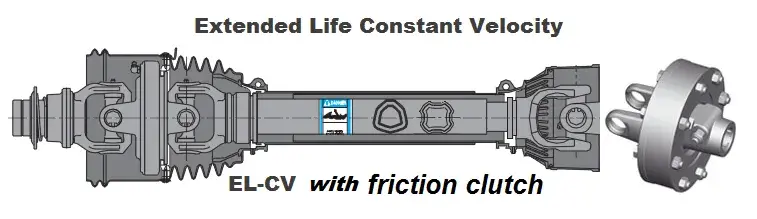

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
ชุดเพลา PTO — ข้อต่อความเร็วคงที่ คลัตช์เสียดสี และแอกอินพุต 1.375-6

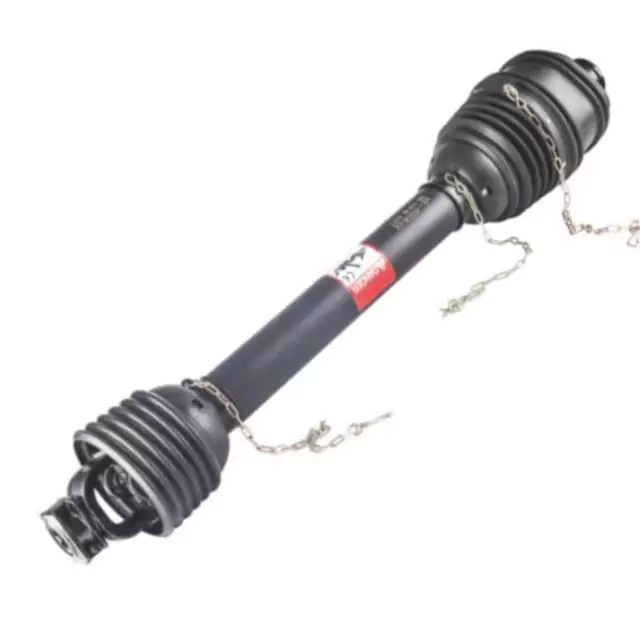

PTO shaft for Case IH round balers — clutch end and spline detail
รายละเอียดปลายคลัตช์และร่องฟัน — แอกและแบริ่งชีลด์ที่ตัดการเชื่อมต่อได้อย่างรวดเร็ว

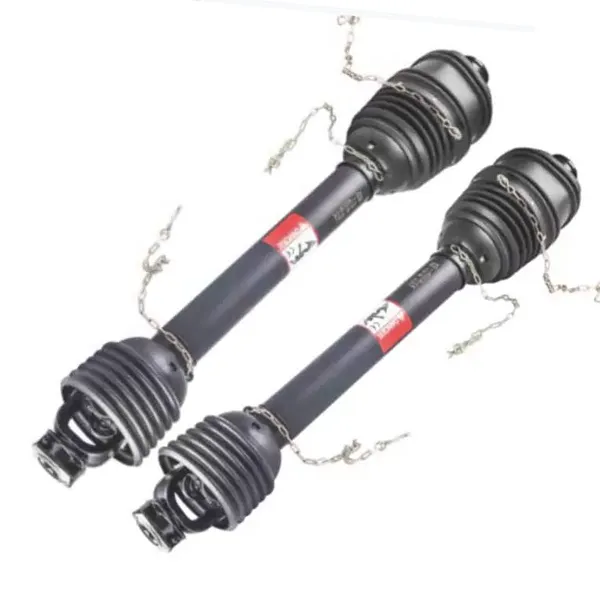

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ตัวเลือกแอกอินพุต — 1.375-6 และ 1.375-21 ร่องฟัน ซึ่งเข้าคู่กับโครง PTO ของรถแทรกเตอร์
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
การกำหนดค่าคลัตช์แบบเสียดทานและสลักเกลียว — จุดสลิปช่วยปกป้องกระปุกเกียร์ของเครื่องวิดน้ำ

ตารางรุ่น — ขนาดเพลา PTO และกำลังที่ต้องการโดยเครื่องวิดน้ำ

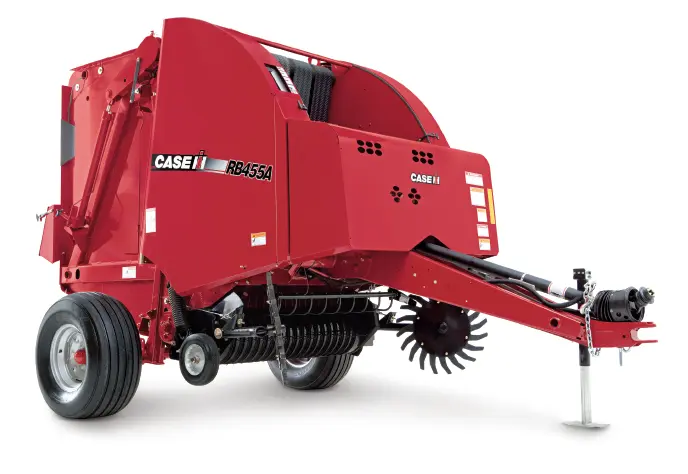

เครื่องอัดฟางทรงกลม Case IH — ขนาดเพลาและความต้องการกำลัง PTO
เครื่องอัดฟางรุ่น ขนาดเพลาพีทีโอ ต้องใช้ PTO, แรงม้า (kW)
RB444 กสท4 40 (30)
RB454 กสท4 60 (45)
RB454 หมัก กสท4 65 (48)
เครื่องตัดโรเตอร์ RB454 กสท5 100 (75)
RB455A กสท4 40 (30)
RB464 กสท5 70 (52)
RB554 กสท5 70 (52)
RB564 กสท5 80 (60)

Case IH กำหนดให้ใช้ระบบขับเคลื่อนความเร็วคงที่ CAT4 หรือ CAT5 ขึ้นอยู่กับรุ่น พร้อมด้วยคลัตช์แบบเสียดทาน เครื่องตัดโรเตอร์ RB454 เป็นรุ่นเดียวในช่วงนี้ที่ต้องการ CAT5 ที่มีอินพุต 100 แรงม้า (75 กิโลวัตต์) — หาก รถแทรกเตอร์ของคุณอยู่ต่ำกว่าตัวเลขดังกล่าว โปรดยืนยันการสร้างเครื่องวิดน้ำก่อนสั่งซื้อ

Constant velocity PTO shaft part number reference for Case IH round balers
การอ้างอิง PTO ความเร็วคงที่ — CAT3 ถึง CAT5, หมายเลขชิ้นส่วนพื้นฐาน 540 และ 1000 rpm

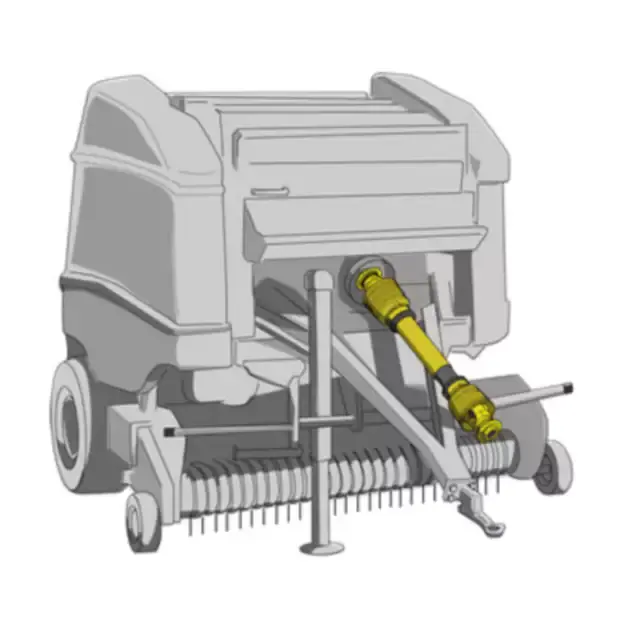

PTO shaft installed on a round baler in field operation
การติดตั้งภาคสนาม — มุมของเพลาและระยะห่างของชีลด์ที่อินพุตเครื่องอัดฟาง

PTO ความเร็วคงที่และหมายเลขชิ้นส่วนคลัตช์

PTO ความเร็วคงที่ — หมายเลขชิ้นส่วนพื้นฐานตามประเภทและร่องฟันของรถแทรกเตอร์
ซีวี พีทีโอ แทรคเตอร์ สไปลน์ หมายเลขชิ้นส่วนฐาน
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
คลัตช์เสียดสี FT สำหรับอินพุตสไปลน์ 1.375-6
ขนาดสากล แรงบิด (นิวตัน·เมตร) หมายเลขชิ้นส่วน
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635E41203R
CAT4/S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

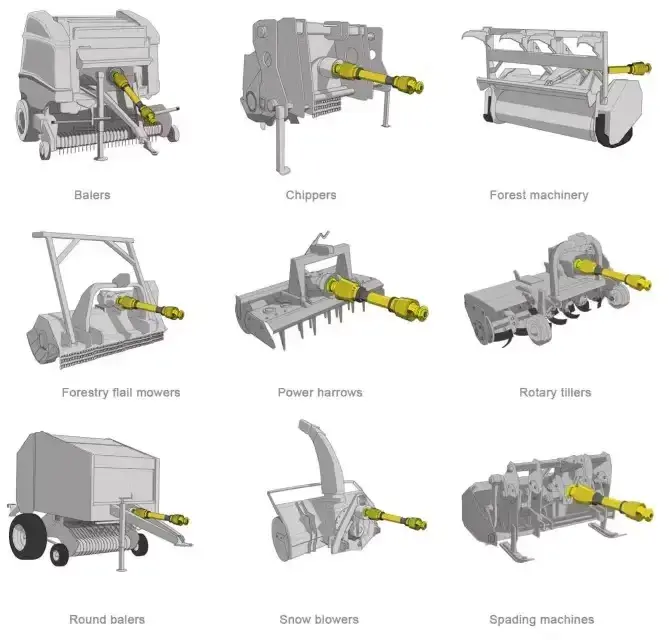

หมายเลขชิ้นส่วนด้านบนเป็นจุดอ้างอิงสำหรับการจับคู่เพลากับชุดเครื่องวิดน้ำและรถแทรกเตอร์ ถ้าคุณ ผู้วิดน้ำใช้อุปกรณ์อีกครึ่งหนึ่งหรือโครงรถแทรกเตอร์มีร่องฟัน 1.750-20 ส่งแบบจำลองแล้วเราจะดำเนินการ ยืนยันชุดค่าผสมที่ถูกต้อง ยิ่งกว้างขึ้นเพลา PTO สำหรับเครื่องอัดฟางแบบกลมกลุ่มผลิตภัณฑ์ครอบคลุมเครื่องอัดฟางยี่ห้ออื่นๆ ด้วยเช่นกัน

อะไรเป็นตัวกำหนดว่าเพลาจะพอดีและใช้งานได้หรือไม่

  1. จับคู่ประเภทระบบขับเคลื่อนกับรุ่นเครื่องอัดฟาง

    CAT4 และ CAT5 ไม่สามารถใช้แทนกันได้ในช่วงนี้ RB444, RB454 และ RB455A ใช้ CAT4; RB464, RB554 และ RB564 รัน CAT5; เครื่องตัดโรเตอร์ RB454 ต้องใช้ CAT5 ด้วย การติดตั้งเพลา CAT4 เข้ากับเครื่องวิดน้ำนั้น การเรียก CAT5 จะทำให้ข้อต่อได้รับการประเมินต่ำเกินไปที่มุมแหลม ซึ่งเป็นจุดที่เกิดความล้มเหลวก่อนเวลาอันควรมากที่สุด เริ่มต้น

  2. จับคู่สไปลน์อินพุตกับรถแทรกเตอร์ ไม่ใช่เครื่องวิดน้ำ

    ด้านผู้วิดน้ำได้รับการแก้ไขโดยอุปกรณ์ แต่ด้านรถแทรกเตอร์ขึ้นอยู่กับรถแทรกเตอร์ที่คุณใช้ 1.375-6 คือ stub ทั่วไปที่ 540 rpm; 1.375-21 คือต้นขั้ว 1,000 รอบต่อนาที; 1.750-20 ปรากฏบนกำลังที่สูงกว่า รถแทรกเตอร์ การส่งรุ่นรถแทรกเตอร์และรูปถ่าย PTO stub เป็นวิธีที่เร็วที่สุดในการยืนยันว่าแอกใดที่จะพอดี หากคุณกำลังอัปเดตไดรฟ์ Implement โปรดดูที่เพลาพีทีโอหมวดหมู่สำหรับช่วงเต็ม

  3. ตั้งคลัตช์เสียดสีไปที่เครื่องอัดฟาง ไม่ใช่ที่รถแทรกเตอร์

    คลัตช์เสียดทานจะเลื่อนออกไปก่อนที่กระปุกเกียร์วิดน้ำจะรับภาระกระแทก ชุดคลัทช์สูงเกินไป จะส่งแรงกระแทกเข้าเกียร์โดยตรง หากตั้งค่าไว้ต่ำเกินไป มันจะลื่นไถลระหว่างการอัดฟางตามปกติ เอฟที ตารางคลัตช์ด้านบนให้แรงบิดอ้างอิงต่อขนาดสากล — 1,000 N·m สำหรับ CAT3/S4, 1,800 N·m สำหรับ CAT4/S6 และ 1,450 N·m สำหรับ CAT5/S8

  4. ตรวจสอบมุมเพลาและระยะห่างของชีลด์ที่แหลม

    ข้อต่อที่มีความเร็วคงที่จะทนต่อมุมเลี้ยวที่ใหญ่กว่าข้อต่อสากลมาตรฐาน แต่จะทนทานต่อมุมเลี้ยวที่ใหญ่กว่า ยังคงต้องมีระยะห่างเมื่อล็อคเต็มที่ หากเพลาหลุดออกหรือชีลด์สัมผัสกับคานที่ แหลม ข้อต่อจะล้มเหลวก่อนโดยไม่คำนึงถึงอันดับ ภาพด้านบนแสดงมุมเป้าหมายที่ อินพุตวิดน้ำ สำหรับเครื่องอัดฟางจากผู้ผลิตรายอื่นเพลา PTO สำหรับเครื่องอัดฟางแบบกลม Kroneหน้าแสดงรายการจุดอ้างอิงที่เทียบเท่า

ส่งรุ่นเครื่องอัดฟางและ Spline PTO ของรถแทรกเตอร์ของคุณ

บอกเราเกี่ยวกับรุ่นเครื่องอัดฟ่อนฟาง (RB444 ถึง RB564) และต้นขั้ว PTO ของรถแทรกเตอร์ (1.375-6, 1.375-21 หรือ 1.750-20) เราจะ ยืนยันประเภทระบบขับเคลื่อน แรงบิดคลัตช์ และความยาวเพลา และส่งคืนใบเสนอราคาโดยตรงจากโรงงาน — โดยปกติ ภายใน 24 ชั่วโมง มีความยาวที่กำหนดเองและการกำหนดค่าโล่ให้เลือก หากอุปกรณ์ของคุณใช้ a กระปุกเกียร์ที่ไม่ได้มาตรฐาน,กระปุกเกียร์เกษตรช่วงอาจเกี่ยวข้องด้วย
