กระปุกเกียร์หนอนซีรีย์ WPDA
  • กระปุกเกียร์หนอนซีรีย์ WPDAกระปุกเกียร์หนอนซีรีย์ WPDA
  • กระปุกเกียร์หนอนซีรีย์ WPDAกระปุกเกียร์หนอนซีรีย์ WPDA

กระปุกเกียร์หนอนซีรีย์ WPDA

กระปุกเกียร์ตัวหนอนซีรีส์ WPDA — ขนาดเฟรม 13 ขนาด (40–250), อัตราส่วน 5:1 ถึง 100:1, แรงบิดเอาต์พุต 15–2,500 N·m, กำลังอินพุต 0.12–15 kW, ตัวเรือนเหล็กหล่อ IP65 พร้อมการหล่อลื่นแบบบังคับ ล้อตัวหนอนดับแล้วและกราวด์เป็น HRC 58–62; ซีลปากสองชั้นช่วยป้องกันฝุ่นแป้ง ตะกอนดิน และน้ำชะล้างออกจากช่องเกียร์ มีการติดตั้งตีนผี หน้าแปลน และเพลากลวง และเพลาเอาท์พุตสามารถตัดเฉือนให้เข้ากับมอเตอร์ที่มีอยู่ของคุณได้ ส่งกำลังไฟฟ้าเข้า อัตราส่วนที่ต้องการ และหน้าแปลนมอเตอร์ เราจะส่งคืนเฟรมที่ตรงกัน การเขียนแบบบอกขนาด และใบเสนอราคาโดยตรงจากโรงงานภายใน 24 ชั่วโมง
4050607080100120135147155175200250

กระปุกเกียร์ตัวหนอนซีรีส์ WPDA — อัตราส่วน 5:1 ถึง 100:1, 15–2,500 N·m, ตัวเรือนเหล็กหล่อ IP65

หากคุณกำลังจัดหาตัวลดขนาดตัวหนอนสำหรับเครื่องผสม สายพานลำเลียง สายการบรรจุ หรืออุปกรณ์ในฟาร์ม ตัวเลขสามตัวนั้น ตัดสินใจว่าเหมาะกับอัตราส่วน แรงบิดเอาท์พุต และหน้าแปลนมอเตอร์หรือไม่ ซีรีส์ WPDA ครอบคลุมทั้งสามเรื่องจากทั้งหมดสิบสาม ขนาดเฟรมตั้งแต่ 40 ถึง 250 พร้อมกำลังอินพุตตั้งแต่ 0.12 kW ถึง 15 kW และตัวเรือนเหล็กหล่อที่รองรับ IP65 ภายใต้ การชะล้างและฝุ่น ตารางด้านล่างนี้ช่วยให้คุณสามารถจับคู่โครงเข้ากับหน้าที่ของคุณได้โดยไม่ต้องเปิดแค็ตตาล็อก

ภาพรวมข้อมูลจำเพาะ

  • ขนาดเฟรม40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • กำลังไฟฟ้าเข้า0.12 กิโลวัตต์ – 15 กิโลวัตต์
  • อัตราส่วนการลด5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • แรงบิดเอาท์พุต15 นิวตันเมตร – 2,500 นิวตันเมตร
  • ที่อยู่อาศัยเหล็กหล่อมีความแข็งแรงสูง ทนต่อแรงกระแทกและการเสียรูป
  • ล้อหนอนดับและกราวด์ ผิวฟัน HRC 58–62
  • การป้องกันIP65 — ซีลปากสองชั้นพร้อมซีลน้ำมันโครงกระดูกกันฝุ่น
  • การติดตั้งเท้า หน้าแปลน หรือเพลากลวง เพลาส่งออกกลึงกับมอเตอร์ของคุณ
  • การหล่อลื่นวงจรการหล่อลื่นแบบบังคับ บ่อน้ำที่อุณหภูมิต่ำกว่า 60 °C ที่หน้าที่ 24/7

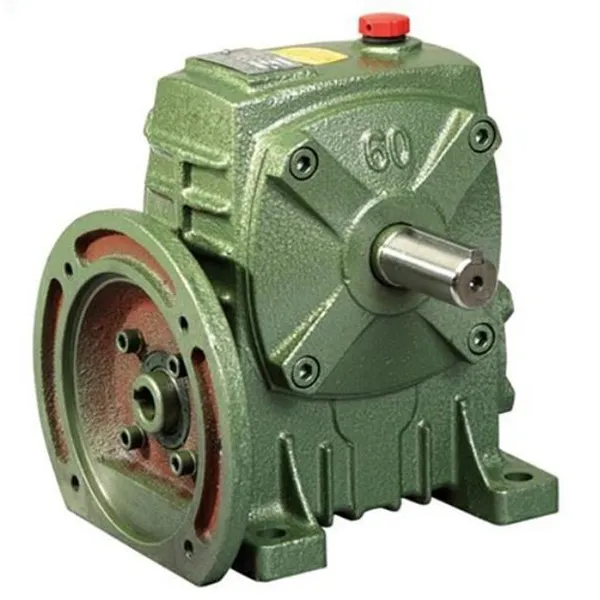

WPDA Series Worm Gearboxes — cast iron housing worm reducer

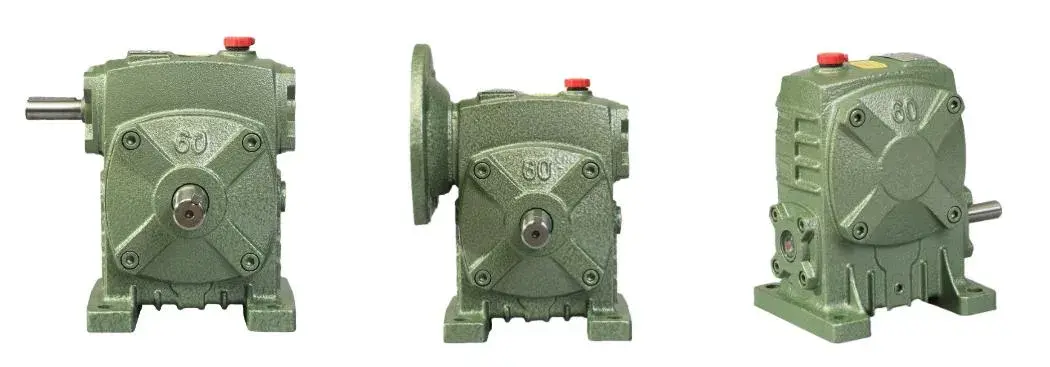

กระปุกเกียร์ตัวหนอน WPDA — ตัวเรือนเหล็กหล่อ อินพุตแบบติดหน้าแปลน เพลาเอาท์พุตแบบกลวงหรือตัน

ตำแหน่งที่ WPDA เหมาะกับ

การแปรรูปและการผสมอาหาร

ระบบล็อคตัวเองจะยึดไม้พายไว้เมื่อมอเตอร์หยุด

อัตราส่วน 40:1 บน WPDA-70 ช่วยให้ไม้พายผสมความจุขนาดใหญ่เริ่มทำงานภายใต้น้ำหนักบรรทุกโดยไม่หยุดชะงัก เมื่อ เส้นหยุด รูปทรงตัวหนอนล็อคตัวเองช่วยป้องกันไม่ให้ไม้พายตกลงตามน้ำหนักของมันเอง ที่ ซีลปากสองชั้นช่วยป้องกันฝุ่นแป้งออกจากน้ำมัน ดังนั้นระยะเวลาการบริการจึงเลื่อนไปเป็นประมาณหกเดือน

น้ำเสียและการคัดแยก

ตัวเรือนเหล็กหล่อและซีลปากสองชั้นป้องกันความชื้น

ในโรงงานบำบัดน้ำเสียหรือคัดแยกขยะ น้ำมันที่รั่วไหลผ่านขอบปากที่สึกหรอคือสิ่งที่ฆ่าตลับลูกปืน WPDA-100 ใช้ตัวเรือนเหล็กหล่อป้องกันสนิมและซีลปากสองชั้น เสียงการทำงานที่วัดได้ลดลงจากรอบๆ 80 dB ถึง 62 dB ซึ่งสำคัญกับกะกลางคืนในเขตที่พักอาศัย

เครื่องจักรกลการเกษตร

อัตราส่วน 60:1 เพิ่มแรงบิดของดรัมบนรถเก็บเกี่ยวเป็นสามเท่า

บนถังนวดข้าวแบบผสม WPDA-80 60:1 จะเพิ่มแรงบิดของมอเตอร์ประมาณสามเท่าและปรับปรุงการนวดข้าว ประสิทธิภาพประมาณ 25 % เพลากลวงจะยึดเข้ากับเพลาขับที่มีอยู่โดยตรง ดังนั้นเฟรม ไม่จำเป็นต้องกลึงใหม่ IP65 กันตะกอนและฝนออกจากช่องเกียร์

โลจิสติกส์และการยก

รูปแบบมุมขวาช่วยประหยัดพื้นที่การติดตั้ง 30 %

บนสายการคัดแยกอัตโนมัติและแท่นยก โครงร่างตัวหนอนมุมขวาช่วยให้มอเตอร์นั่งข้างได้ เพลาขับแทนที่จะอยู่ด้านหลัง WPDA-60 25:1 ให้การวางตำแหน่งที่ดีเพียงพอสำหรับการคัดแยกพัสดุ ไม่มีเซอร์โว เพลาเอาท์พุตสามารถตัดเฉือนให้เข้ากับมอเตอร์นำเข้าได้ เพื่อหลีกเลี่ยงการส่งกำลังเต็มรูปแบบ แลกเปลี่ยน ดูกระปุกเกียร์หนอน WP Seriesช่วงสำหรับหน้าที่อัตราส่วนที่ต่ำกว่า

ตารางการเลือก — กำลัง อัตราส่วน และน้ำหนัก

การอ้างอิงขนาดเฟรมอย่างรวดเร็ว — กำลังอินพุตและน้ำหนักที่ระบุ
ขนาด กำลังไฟฟ้าเข้า (กิโลวัตต์) ช่วงอัตราส่วน น้ำหนัก (กก.)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

แรงบิดเอาต์พุตครอบคลุม 15 N·m ที่ขนาด 40 ถึง 2,500 N·m ที่ขนาด 250 หากหน้าที่ของคุณต้องการอัตราส่วนนอกเก้า ขั้นตอนมาตรฐาน สอบถามคู่ที่ใกล้ที่สุด แล้วเราจะยืนยันความเร็วเอาท์พุตและแรงบิดจริง

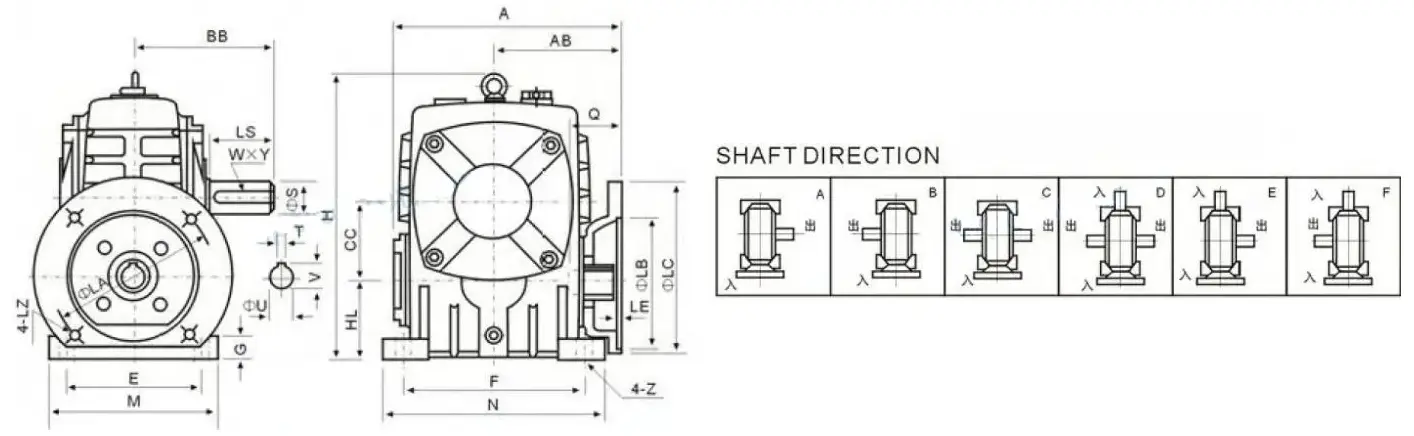

ขนาดการติดตั้ง — ขนาดเฟรม 40 ถึง 250

ขนาดการติดตั้ง (มม.) — A, AB, BB, H, HL, หน้าแปลน LA/LB/LC, รูอินพุต Q/U, เพลาเอาท์พุต LS/S
ขนาด A เอบี BB H เอชแอล M N E F G Z แอลเอ ปอนด์ ลค แอล แอลแซด Q U ที×วี แอลเอส S ก×ย
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 ม8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 ม8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 ม8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 ม8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 ม10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 ม10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 ม12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 ม12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 ม12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 ม12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 ม12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 ม16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 ม16 114 42 12×45.3 155 90 25×9

ขนาดทั้งหมดเป็นมิลลิเมตร บนมือถือ ให้ปัดโต๊ะในแนวนอนเพื่อไปถึงเสาหน้าแปลนและเพลา ส่งโครงมอเตอร์และขนาดเพลาเอาท์พุตที่ต้องการ แล้วเราจะยืนยันแถวที่ตรงกันก่อนที่คุณจะสั่งซื้อ

เหตุใดผู้ซื้อจึงระบุซีรี่ส์นี้

01

ล้อตัวหนอนชุบแข็งและกราวด์ HRC 58–62

ล้อหนอนต้องผ่านการชุบแข็งและการเจียร โดยมีความแข็งผิวฟันอยู่ในช่วง HRC 58–62 ในการใช้งานสายพานลำเลียงในเหมือง การทำงานต่อเนื่องสองปีทำให้เกิดการสึกหรอของเกียร์น้อยกว่า 0.1 มม. — ประมาณสามเท่าของอายุการใช้งานของตัวลดมาตรฐานในหน้าที่เดียวกัน ที่การผลิตเกียร์ที่แม่นยำหน้าแสดง ขั้นตอนการบดและการตรวจสอบเบื้องหลังรูปนั้น

02

การบังคับหล่อลื่นจะทำให้บ่อมีอุณหภูมิต่ำกว่า 60 °C ที่ทำงานตลอด 24 ชั่วโมงทุกวัน

วงจรการหล่อลื่นแบบบังคับภายในจะป้อนตาข่ายและแบริ่ง แทนที่จะอาศัยการกระเซ็นเพียงอย่างเดียว ณ การทำงานต่อเนื่องตลอด 24 ชั่วโมง บ่อน้ำมันจะมีอุณหภูมิต่ำกว่า 60 °C ซึ่งจะช่วยชะลอการเกิดออกซิเดชันของน้ำมันหล่อลื่นและกักเก็บ ความหนาของฟิล์มเมื่อสัมผัสตัวหนอน นั่นคือความแตกต่างระหว่างตัวลดขนาดที่ใช้ได้หนึ่งฤดูกาลกับหนึ่งฤดูกาล ซึ่งกินเวลานานหลายครั้ง

03

ซีลปากสองชั้นระดับ IP65 และตัวเรือนที่ไม่เป็นสนิม

ซีลปากสองชั้นพร้อมซีลน้ำมันโครงกระดูกกันฝุ่น IP65 ป้องกันโคลน ฝน และฝุ่นจากกระบวนการ บน สถานที่คัดแยกขยะที่ตัวลดธรรมดาน้ำมันรั่วและยึดได้ภายในสามเดือน WPDA-100 วิ่ง 18 เดือนในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนเดียวกันโดยไม่มีการรั่วไหล หากหน้าที่ของคุณเบาลงและคุณต้องการ ซองจดหมายขนาดเล็กเปรียบเทียบกระปุกเกียร์หนอน RV Series.

04

เพลาเอาท์พุตที่ตัดเฉือนกับมอเตอร์ของคุณ ไม่ใช่ในทางกลับกัน

มีการติดตั้งตีนผี หน้าแปลน และเพลากลวงทั้งหมด และเพลาเอาท์พุตสามารถตัดเฉือนตามขนาดได้ ของมอเตอร์หรือเพลาขับที่คุณมีอยู่แล้ว โรงงานเครื่องจักรในฟาร์มแห่งหนึ่งต้องการเพลาที่เข้ากันกับรุ่นเก่า มอเตอร์; เพลาทดแทนจะถูกจัดส่งภายในสามวันและยึดติดโดยไม่ต้องเปลี่ยนมอเตอร์ สำหรับ หน้าที่ทางการเกษตร โปรดดูที่กระปุกเกียร์เกษตรช่วงเช่นกัน

ความคิดเห็นของลูกค้า

“เราดำเนินการสิ่งเหล่านี้ในเวิร์กช็อปอาหารที่มีความชื้น ซึ่งกระปุกเกียร์ก่อนหน้านี้เกิดสนิมและจำเป็นต้องปิดเครื่องบ่อยครั้ง ด้วยซีรีส์ WPDA ตัวเครื่องไม่เป็นสนิมแม้จะมีแป้งและความชื้นอยู่รอบๆ ตลอดทั้งวัน และทองแดงก็ตาม ล้อหนอนยังสะอาดอยู่ เสียงรบกวนระหว่างการทำงานแทบไม่มีนัยสำคัญ ดังนั้นจึงไม่รบกวนการทำงานอีกต่อไป อุปกรณ์ทดสอบอาหารในบริเวณใกล้เคียง เมื่อฉันต้องปรับอัตราส่วนการลด ทีมงานของพวกเขาก็เดินผ่านฉันไป ความแตกต่างของโมเดลและคำนวณภาระให้ฉัน — หน่วยที่แนะนำทำงานได้อย่างราบรื่นตั้งแต่ครั้งแรก เริ่มต้น”

เอ็มม่า วิลสันโรงงานแปรรูปอาหาร, ซิดนีย์, ออสเตรเลีย

“กระปุกเกียร์ WPDA ทำงานได้ดีมากในโครงการของเรา — เชื่อถือได้ มีประสิทธิภาพ รวมถึงติดตั้งและบำรุงรักษาง่าย ตั้งแต่การให้คำปรึกษาครั้งแรกจนถึงการส่งมอบ ทุกอย่างเป็นไปอย่างราบรื่น และการสื่อสารก็ตรงไปตรงมา เราจะทำงานร่วมกันต่อไปและแนะนำผลิตภัณฑ์แก่พันธมิตรรายอื่น”

เจมส์ คาร์เตอร์ผู้ซื้อโครงการ ลูกค้า Raydafon

ส่งกำลังและอัตราส่วนมอเตอร์ของคุณ — รับเฟรมที่ตรงกัน

บอกเราถึงกำลังอินพุต ความเร็วหรืออัตราส่วนเอาท์พุตที่ต้องการ ประเภทการติดตั้ง และขนาดเพลา เราจะยืนยัน เฟรม WPDA คืนแบบบอกขนาดและเสนอราคาตามราคาโรงงาน ปกติภายใน 24 ชั่วโมง ครบวงจร บนกระปุกเกียร์หนอนหน้าหนังสือ.
