กระบอกสูบไฮดรอลิกแบบยืดไสลด์เปรียบเทียบกับแบบมาตรฐานได้อย่างไร

เมื่อเลือกโซลูชันการกระตุ้นเชิงเส้นสำหรับเครื่องจักรกลหนัก อุปกรณ์เคลื่อนที่ หรือการใช้งานทางอุตสาหกรรม ตัวเลือกมักจะจำกัดให้เหลือสถาปัตยกรรมที่แตกต่างกันสองแบบ: กระบอกสูบแบบสเตจเดียวมาตรฐานและกระบอกไฮดรอลิกแบบยืดไสลด์แบบหลายสเตจ ความแตกต่างพื้นฐานอยู่ที่อัตราส่วนระยะชักต่อความยาวที่หดกลับ มีมาตรฐานกระบอกไฮดรอลิกให้ระยะชักที่สั้นกว่าความยาวที่หดกลับเสมอ ในทางตรงกันข้าม กระบอกไฮดรอลิกแบบยืดไสลด์สามารถบรรลุระยะชักได้นานกว่าความยาวปิดสองถึงห้าเท่า ความสามารถนี้ปฏิวัติการติดตั้งที่มีพื้นที่จำกัด สำหรับรถดัมพ์ รถบดขยะ รถเครน และอุปกรณ์การเกษตร ประสิทธิภาพพื้นที่นี้ไม่ได้เป็นเพียงความสะดวกสบายเท่านั้น มันเป็นความจำเป็นในการปฏิบัติงาน

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ใช้เวลาสองทศวรรษในการปรับปรุงการออกแบบทั้งสอง และข้อมูลโรงงานของเราแสดงให้เห็นว่ากระบอกสูบแบบยืดไสลด์ลดพื้นที่ในการติดตั้งได้มากถึง 60 เปอร์เซ็นต์ ในขณะที่ให้แรงขยายที่เท่ากันหรือมากกว่า แต่การตัดสินใจนั้นไม่ค่อยมีขาวดำ กระบอกสูบมาตรฐานมีโครงสร้างที่เรียบง่ายกว่าและต้นทุนเริ่มต้นที่ต่ำกว่า ในขณะที่กระบอกสูบแบบยืดไสลด์ให้ความหนาแน่นของระยะชักที่เหนือกว่าและไดนามิกของระยะที่ซับซ้อน การทำความเข้าใจว่าความแตกต่างเหล่านี้ส่งผลต่อความน่าเชื่อถือ การบำรุงรักษา และต้นทุนรวมในการเป็นเจ้าของอย่างไร จำเป็นต้องเจาะลึกในพารามิเตอร์ทางวิศวกรรม เทคโนโลยีซีล และรอบการทำงานในโลกแห่งความเป็นจริง บทความนี้จะวิเคราะห์จุดเปรียบเทียบที่สำคัญทุกจุด ตั้งแต่ระบบบายพาสภายในไปจนถึงความแข็งแกร่งของคอลัมน์ภายใต้โหลดเยื้องศูนย์ ช่วยให้คุณตัดสินใจเลือกโดยอาศัยข้อมูลได้

สารบัญ

• 1. พารามิเตอร์สำคัญที่ทำให้กระบอกสูบไฮดรอลิกแบบยืดไสลด์และกระบอกสูบมาตรฐานแตกต่างกันคืออะไร
• 2. เหตุใดการออกแบบแบบยืดไสลด์จึงได้รับระยะชักที่ยาวขึ้นจากความยาวปิดที่สั้นลง
• 3. ระบบซีลและการรั่วไหลภายในเปรียบเทียบระหว่างการออกแบบทั้งสองอย่างไร
• 4. ปัจจัยใดที่ส่งผลต่อความทนทานและรอบการทำงานในการใช้งานจริง?
• 5. ตารางเปรียบเทียบสรุป: กระบอกไฮดรอลิกแบบยืดไสลด์และแบบมาตรฐาน
• สรุป: การเลือกกระบอกสูบที่เหมาะสมสำหรับอุปกรณ์ของคุณ
• คำถามที่พบบ่อย (FAQ)

พารามิเตอร์สำคัญที่ทำให้กระบอกสูบไฮดรอลิกแบบยืดไสลด์และกระบอกสูบมาตรฐานแตกต่างกันมีอะไรบ้าง

การทำความเข้าใจข้อกำหนดทางวิศวกรรมเป็นขั้นตอนแรกในการเปรียบเทียบตระกูลกระบอกไฮดรอลิกทั้งสองตระกูลนี้ โรงงานของเราที่ Raydafon Technology Group Co.,Limited ผลิตทั้งสองประเภท และเราวัดประสิทธิภาพอย่างต่อเนื่องโดยใช้พารามิเตอร์หลัก 6 ประการ ด้านล่างนี้คือรายละเอียดว่าการออกแบบแบบยืดไสลด์แตกต่างจากการกำหนดค่ามาตรฐานอย่างไร ในแง่ของระยะเจาะ ความแข็งแรงของก้าน แรงดันใช้งาน ขนาดการติดตั้ง โปรไฟล์แรงขยาย และการควบคุมความเร็วการถอยกลับ

การกำหนดค่า Bore และจำนวนสเตจ

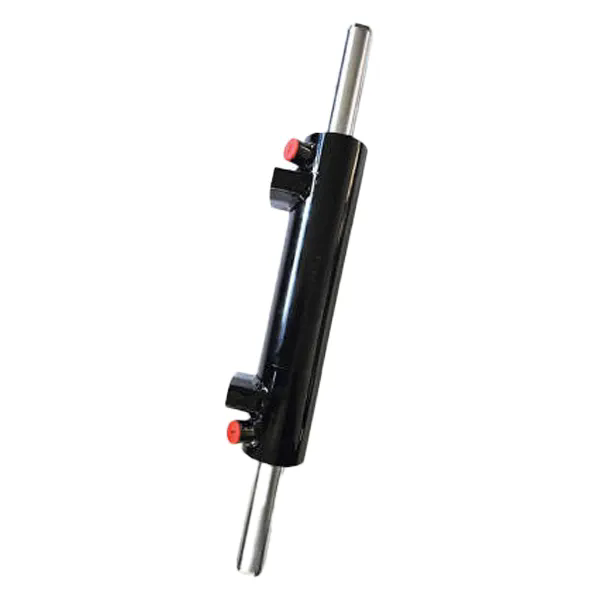

กระบอกไฮดรอลิกมาตรฐานประกอบด้วยลูกสูบตัวเดียวภายในกระบอกเดียว เส้นผ่านศูนย์กลางของรูเจาะคงที่ และเส้นผ่านศูนย์กลางของแท่งเป็นค่าเดียว ในทางตรงกันข้าม กระบอกไฮดรอลิกแบบยืดไสลด์ประกอบด้วยท่อเหล็กซ้อนกันสองถึงหกท่อที่เรียกว่าสเตจ เมื่อใช้แรงกด ระยะเส้นผ่านศูนย์กลางที่ใหญ่ที่สุดจะขยายออกก่อน ตามด้วยระยะที่ใหญ่เป็นอันดับสอง และต่อไปเรื่อยๆ ลำดับขั้นตอนนี้ทำให้กระบอกสูบยุบตัวลงเป็นบรรจุภัณฑ์ที่สั้นมาก บันทึกการผลิตของเราแสดงการกำหนดค่าขั้นตอนทั่วไปต่อไปนี้:

• ยืดไสลด์ 2 ระดับ: ความยาวปิดลดลง 40 เปอร์เซ็นต์ เมื่อเทียบกับกระบอกสูบมาตรฐานที่มีระยะชักเท่ากัน
• กล้องส่องทางไกล 3 ระดับ: ความยาวปิดลดลง 55 เปอร์เซ็นต์
• กล้องส่องทางไกล 4 ระดับ: ความยาวปิดลดลง 65 เปอร์เซ็นต์
• กล้องส่องทางไกล 5 ขั้น: ความยาวปิดลดลง 70 เปอร์เซ็นต์ ใช้ในรถบรรทุกหนัก

ตัวอย่างเช่น กระบอกไฮดรอลิกมาตรฐานที่มีระยะชัก 2000 มม. ต้องใช้ความยาวปิดประมาณ 2100 ถึง 2200 มม. กระบอกสูบแบบยืดไสลด์ 4 ขั้นจากโรงงานของเรามีระยะชัก 2000 มม. เท่าเดิมโดยมีความยาวปิดเพียง 750 ถึง 800 มม. ความกะทัดรัดนี้เป็นสาเหตุที่ผู้ผลิตอุปกรณ์เคลื่อนที่เลือกการออกแบบแบบยืดไสลด์สำหรับลิฟต์ประตูท้าย รอก และระบบสายพานลำเลียง

เกรดวัสดุร็อดและท่อ

ทั้งสองแบบใช้ท่อเหล็กไร้ตะเข็บที่เฉียบคม อย่างไรก็ตาม กระบอกสูบแบบยืดไสลด์ต้องการความแม่นยำที่สูงกว่า เนื่องจากแต่ละขั้นจะต้องเลื่อนเข้าไปในแท่นที่ใหญ่กว่า โรงงานของเราใช้แท่งชุบโครเมี่ยมชุบแข็งแบบเหนี่ยวนำสำหรับกระบอกสูบแบบยืดไสลด์ด้านในสุด ในขณะที่ด้านนอกจะได้รับการบำบัดด้วยไนโตรคาร์บูไรซิ่ง กระบอกไฮดรอลิกมาตรฐานโดยทั่วไปจะใช้ก้านเดี่ยวที่มีการชุบโครเมี่ยมหนา 20 ไมครอน เกรดวัสดุที่เราใช้ได้แก่:

• CK45 สำหรับกระบอกสูบมาตรฐาน
• E355 สำหรับขั้นกลางแบบยืดไสลด์ได้
• 27MnCrB5 สำหรับการใช้งานแบบยืดไสลด์แรงดันสูง

ความแข็งแรงของผลผลิตสำหรับระยะยืดไสลด์จะคงอยู่ที่อย่างน้อย 500 MPa ในขณะที่กระบอกสูบมาตรฐานมักจะทำงานที่ 450 MPa ข้อกำหนดที่สูงขึ้นสำหรับการออกแบบแบบยืดไสลด์มีสาเหตุมาจากความต้องการทนต่อโมเมนต์การโค้งงอระหว่างการยืดออกบางส่วน

แรงดันใช้งานและแรงส่งออก

กระบอกไฮดรอลิกมาตรฐานสามารถทำงานได้อย่างน่าเชื่อถือที่แรงดันต่อเนื่อง 250 บาร์ถึง 350 บาร์ โดยมีแรงดันระเบิดเกิน 600 บาร์ โดยทั่วไปกระบอกไฮดรอลิกแบบยืดไสลด์จะทำงานที่แรงดัน 180 บาร์ถึง 210 บาร์ต่อเนื่อง เนื่องจากความซับซ้อนของการซีลระหว่างขั้นตอน อย่างไรก็ตาม เนื่องจากกระบอกสูบแบบยืดไสลด์มีพื้นที่ที่มีประสิทธิภาพมากกว่าในระยะแรก จึงสามารถสร้างแรงขยายเริ่มต้นที่สูงขึ้นได้ ข้อมูลโรงงานของเราระบุว่า:

• กระบอกสูบมาตรฐาน 100 มม. ที่ 210 บาร์: แรงกด 16.5 ตัน
• Telescopic 3 stage (ระยะแรกเจาะ 150 มม.) ที่ 210 bar: แรงกด 37 ตันระหว่างการขยายระยะแรก
• แรงลดลงเมื่อระยะที่เล็กลง แต่แรงเฉลี่ยยังคงเพียงพอสำหรับงานเททิ้งและยกส่วนใหญ่

พฤติกรรมการแสดงละครแบบบังคับนี้เป็นตัวสร้างความแตกต่างที่สำคัญ การใช้งานที่ต้องการแรงคงที่ตลอดจังหวะทั้งหมดควรใช้การออกแบบมาตรฐาน ในขณะที่การใช้งานที่ต้องการแรงทะลุเริ่มต้นสูงจะได้รับประโยชน์จากกระบอกสูบแบบยืดหดได้

ขนาดการติดตั้งและมาตรฐานอินเทอร์เฟซ

รูปแบบการติดตั้งสำหรับกระบอกไฮดรอลิกมาตรฐานเป็นไปตาม ISO 6020 และ ISO 6022 การติดตั้งทั่วไป ได้แก่ MF3 (เคลวิสด้านหลัง), MF4 (หน้าแปลนด้านหน้า) และ MT4 (รองแหนบ) กระบอกสูบแบบยืดไสลด์มักจะใช้จุดยึดแบบเดือยแบบกำหนดเอง เนื่องจากความยาวปิดแบบกะทัดรัดจะเปลี่ยนจลนศาสตร์ โรงงานของเรานำเสนอ:

• การติดตั้งท่อแบบไขว้สำหรับการออกแบบแบบยืดไสลด์ (มาตรฐานเป็นประเภท MT2)
• หน้าแปลนสี่เหลี่ยมมีรูสลักเกลียวสี่รู
• แท่นยึดด้านข้างสำหรับการใช้งานรถพ่วงดัมพ์

เมื่อดัดแปลงจากกระบอกไฮดรอลิกมาตรฐานไปเป็นยูนิตยืดไสลด์ วิศวกรจะต้องคำนวณจุดหมุนใหม่เนื่องจากความยาวที่หดกลับสั้นกว่ามาก ทีมงานด้านเทคนิคของเราที่บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดจัดทำภาพวาดการติดตั้ง 3 มิติเพื่อทำให้การแปลงนี้ง่ายขึ้น

เพื่อสรุปการเปรียบเทียบพารามิเตอร์นี้: กระบอกสูบมาตรฐานให้แรงดันต่อเนื่องที่สูงกว่าและการติดตั้งที่ง่ายกว่า ในขณะที่กระบอกสูบแบบยืดไสลด์ให้ความหนาแน่นของระยะชักที่ไม่มีใครเทียบได้และแรงเริ่มต้นที่สูงกว่าที่แรงดันใช้งานต่ำกว่า การตัดสินใจควรขึ้นอยู่กับพื้นที่ในการติดตั้งที่มีอยู่และโปรไฟล์แรงที่ต้องการ

เหตุใดการออกแบบแบบยืดไสลด์จึงได้รับระยะชักที่ยาวขึ้นจากความยาวปิดที่สั้นลง

หลักการเบื้องหลังกระบอกไฮดรอลิกแบบยืดหดได้คือการจัดเตรียมพื้นที่ตามลำดับ แต่ละขั้นจะทำหน้าที่เป็นทั้งลูกสูบและกระบอกสำหรับขั้นที่เล็กกว่าถัดไป เมื่อน้ำมันที่มีแรงดันเข้าสู่กระบอกสูบ น้ำมันจะทำหน้าที่บนพื้นที่ที่มีประสิทธิภาพที่ใหญ่ที่สุดก่อน (วงแหวนขั้นแรก) ส่งผลให้เวทีที่ใหญ่ที่สุดเคลื่อนออกไปด้านนอก เมื่อสเตจแรกถึงจุดหยุดเชิงกล แรงดันจะสร้างและเปิดพอร์ตภายในไปยังสเตจถัดไป ซึ่งจะขยายออก สิ่งนี้จะดำเนินต่อไปจนกว่าทุกขั้นตอนจะขยายออกไปจนสุด โรงงานของเราได้ออกแบบวิธีการเปลี่ยนพอร์ตที่แตกต่างกันห้าวิธี แต่วิธีที่พบบ่อยที่สุดคือการออกแบบการไหลของแกน โดยที่น้ำมันเดินทางผ่านทางเจาะในก้านลูกสูบ

การคำนวณความได้เปรียบทางเรขาคณิต

อัตราส่วนระยะชักต่อความยาวยุบ มักเรียกว่าอัตราส่วนส่วนขยาย เป็นตัวกำหนดประสิทธิภาพ สำหรับกระบอกไฮดรอลิกมาตรฐาน อัตราส่วนจะน้อยกว่า 1.0 เสมอ เนื่องจากความยาวที่หดกลับจะต้องรองรับลูกสูบ ก้าน และฝาปิดปลาย สำหรับกระบอกสูบแบบยืดหดได้ 3 ขั้น อัตราส่วนอาจอยู่ที่ 2.5 ถึง 3.0 สำหรับการออกแบบ 5 ขั้น สามารถทำได้อัตราส่วนสูงสุด 4.5 โรงงานของเราผลิตกระบอกไฮดรอลิกแบบยืดไสลด์ 5 ขั้นที่มีความยาวยุบ 600 มม. และขยายความยาวได้ 2,700 มม. (ระยะชัก 2100 มม.) ให้อัตราส่วน 3.5 ความสัมพันธ์ทางคณิตศาสตร์คือ:

• ความยาวปิด = ผลรวมของความยาวเวทีทั้งหมดบวกส่วนท้าย
• จังหวะ = ผลรวมของจังหวะแต่ละจังหวะ
• เนื่องจากระยะซ้อนกันอยู่ภายในแต่ละระยะ ระยะชักทั้งหมดจึงเกินความยาวปิดด้วยจำนวนระยะลบด้วย 1 เท่าของระยะที่ทับซ้อนกัน

ความเหนือกว่าทางเรขาคณิตนี้แปลโดยตรงถึงอิสระในการออกแบบอุปกรณ์ รถดัมพ์อาจมีจุดศูนย์ถ่วงที่ต่ำกว่าเนื่องจากกระบอกสูบไม่ยื่นออกมาเมื่อหดกลับ ระบบผ้าใบกันน้ำสามารถซ่อนไว้ภายในราวกั้นข้างเตียงได้ ลูกค้าของเรารายงานว่าการเปลี่ยนจากกระบอกไฮดรอลิกมาตรฐานเป็นแบบยืดไสลด์ทำให้พวกเขาสามารถลดความยาวของเฟรมยานพาหนะลงได้ 20 เปอร์เซ็นต์ ในขณะที่ยังคงมุมเทของเสียเท่าเดิม

ไดนามิกส่วนขยายตามลำดับ

ซึ่งแตกต่างจากกระบอกสูบมาตรฐานที่เคลื่อนที่ด้วยความเร็วคงที่ตามอัตราการไหลที่กำหนด กระบอกสูบแบบยืดไสลด์มีความเร็วในการขยายที่แปรผัน ระยะที่ใหญ่ที่สุดจะขยายออกอย่างช้าๆ เนื่องจากมีปริมาณมาก จากนั้นแต่ละระยะต่อมาจะขยายเร็วขึ้น นี่อาจเป็นข้อได้เปรียบสำหรับการใช้งานที่ต้องการการควบคุมการเคลื่อนไหวครั้งแรก โรงงานของเราได้วัดระยะเวลาการขยายเวลา:

• ขั้นแรก: ร้อยละ 40 ของเวลาทั้งหมด
• ขั้นตอนที่สอง: 30 เปอร์เซ็นต์ของเวลาทั้งหมด
• ขั้นตอนที่สาม: 20 เปอร์เซ็นต์ของเวลาทั้งหมด
• ขั้นตอนที่สี่: 10 เปอร์เซ็นต์ของเวลาทั้งหมด

การถอนกลับเป็นสิ่งที่ตรงกันข้าม: ระยะที่เล็กที่สุดจะถอยกลับก่อน การเคลื่อนไหวตามขั้นตอนนี้จะต้องคำนึงถึงขนาดวาล์วควบคุมด้วย ทีมออกแบบกระบอกไฮดรอลิกของเราแนะนำให้ใช้เช็ควาล์วแบบควบคุมด้วยนักบินสำหรับการใช้งานแบบยืดไสลด์ เพื่อป้องกันการยุบตัวภายใต้ภาระที่ควบคุมไม่ได้

ประหยัดพื้นที่ในเครื่องจริง

พิจารณารถบรรทุกขยะอัด แผ่นดีดตัวต้องใช้ระยะชัก 3000 มม. กระบอกไฮดรอลิกมาตรฐานจะต้องมีความยาวปิด 3100 มม. ซึ่งจะขยายผ่านห้องโดยสาร กระบอกสูบแบบยืดไสลด์ 4 ขั้นจากโรงงานของเรามีระยะชัก 3000 มม. เท่าเดิมโดยมีความยาวปิด 900 มม. โดยติดตั้งไว้ใต้ลำตัวทั้งหมด การประหยัดพื้นที่นี้เป็นเหตุผลว่าทำไมกระบอกไฮดรอลิกแบบยืดไสลด์จึงครองตลาดการจัดการขยะ รถเทเลอร์ และแขนขาเครน โรงงานของเราได้จัดหาอุปกรณ์ยืดไสลด์มากกว่า 15,000 เครื่องสำหรับการใช้งานดังกล่าวในช่วงห้าปีที่ผ่านมาเพียงอย่างเดียว

โดยสรุป ความสามารถในการสโตรคที่ยาวขึ้นนั้นมาจากการซ้อนหลายขั้น แต่ละขั้นตอนจะเพิ่มความยาวของเส้นขีดในขณะที่มีส่วนทำให้ความยาวปิดน้อยที่สุด ข้อเสียคือการปิดผนึกที่ซับซ้อนมากขึ้นและมีความแม่นยำในการผลิตที่สูงขึ้น ซึ่งโรงงานของเราจัดการผ่านการขัด CNC และฝาปิดที่เชื่อมด้วยเลเซอร์

ระบบซีลและการรั่วไหลภายในเปรียบเทียบระหว่างการออกแบบทั้งสองอย่างไร

ความสมบูรณ์ของซีลเป็นปัจจัยด้านความน่าเชื่อถือที่สำคัญที่สุดประการเดียวสำหรับกระบอกไฮดรอลิกใดๆ โดยทั่วไปแล้ว กระบอกไฮดรอลิกมาตรฐานจะใช้การจัดเรียงซีลแบบง่ายๆ ได้แก่ ซีลก้าน ซีลบัฟเฟอร์ ที่ปัดน้ำฝน และซีลลูกสูบ ในทางตรงกันข้าม กระบอกไฮดรอลิกแบบยืดไสลด์ต้องใช้ไดนามิกซีลหลายอันระหว่างแต่ละขั้นตอนการเคลื่อนที่ โรงงานของเราใช้ถ้วย U โพลียูรีเทนและวงแหวนนำทาง PTFE ผสมกัน จำนวนส่วนต่อประสานซีลที่เพิ่มขึ้นหมายความว่าการออกแบบแบบยืดไสลด์มีศักยภาพสูงที่จะเกิดการรั่วไหลภายในหากไม่ได้ผลิตให้มีพิกัดความเผื่อที่แคบ

การเปรียบเทียบการนับซีล

กระบอกไฮดรอลิกแบบสองทางมาตรฐานมีจุดซีลแบบไดนามิกระหว่าง 4 ถึง 6 จุด กระบอกสูบแบบยืดไสลด์ 3 ขั้นมีไดนามิกซีล 12 ถึง 15 ตัว ซีลแต่ละตัวเป็นเส้นทางการรั่วไหลที่อาจเกิดขึ้น อย่างไรก็ตาม วัสดุซีลที่ทันสมัยและการตัดเฉือนที่มีความแม่นยำได้ลดอัตราการรั่วซึมลงสู่ระดับที่ยอมรับได้ โรงงานของเราทดสอบอุปกรณ์ยืดไสลด์ทุกตัวเพื่อให้แน่ใจว่ามีการรั่วไหลภายนอกน้อยกว่า 1 หยดต่อ 1,000 รอบ การรั่วไหลภายใน (การรั่วไหลของพอร์ตข้าม) สำหรับกระบอกสูบมาตรฐานโดยทั่วไปจะน้อยกว่า 5 มล. ต่อนาทีที่ 210 บาร์ สำหรับกระบอกสูบแบบยืดไสลด์ เรายอมรับได้ถึง 15 มล. ต่อนาที เนื่องจากมีอินเทอร์เฟซแบบหลายขั้นตอน

การเลือกวัสดุซีลและโปรไฟล์

โรงงานของเราเลือกโปรไฟล์ซีลที่แตกต่างกันสำหรับแต่ละขั้นตอนตามแรงกดและความเร็ว สำหรับกระบอกไฮดรอลิกมาตรฐาน เรามักใช้:

• ซีลก้านสูบ: โพลียูรีเทนยูคัพพร้อมวงแหวนสำรอง 90 Shore A
• ซีลลูกสูบ: ทองแดง PTFE เต็มไปด้วยพลังโอริง
• ที่ปัดน้ำฝน: โพลียูรีเทน HM21 พร้อมเม็ดมีดโลหะ

สำหรับกระบอกไฮดรอลิกแบบยืดหดได้ เราจะอัปเกรดเป็น:

• ซีลขั้นที่ 1: โพลียูรีเทนโมดูลัสสูง 93 Shore A
• ซีลขั้นที่ 2: คอมโพสิต PTFE พร้อมสปริงสแตนเลส
• ขั้นที่ 3 และเล็กกว่า: PTFE เติมแก้วเพื่อการเสียดสีต่ำ

การเลือกซีลแบบขั้นนี้ทำให้มั่นใจได้ว่าขั้นที่เล็กที่สุดซึ่งเคลื่อนที่เร็วที่สุด จะไม่สร้างความร้อนจากการเสียดสีมากเกินไป ข้อมูลภาคสนามของเราแสดงให้เห็นว่ากระบอกสูบแบบยืดไสลด์ที่ใช้โปรโตคอลซีลของเราบรรลุถึง 500,000 รอบก่อนการเปลี่ยนซีล เทียบกับ 1,000,000 รอบสำหรับกระบอกสูบมาตรฐานในสภาวะที่คล้ายคลึงกัน

ความไวต่อการปนเปื้อน

กระบอกไฮดรอลิกมาตรฐานสามารถทนต่อความสะอาดของของไหล ISO 18/15/13 กระบอกสูบแบบยืดไสลด์ต้องใช้ ISO 16/13/10 เนื่องจากสารปนเปื้อนอาจติดอยู่ระหว่างขั้นตอนต่างๆ และทำให้พื้นผิวเลื่อนเกิดรอยขีดข่วนได้ โรงงานของเราติดตั้งตัวกรองไหลกลับแบบเต็มขนาด 10 ไมครอนในการใช้งานแบบยืดไสลด์ทั้งหมด นอกจากนี้เรายังมีพอร์ตช่องระบายอากาศบนเวทีเพื่อป้องกันการดักจับแรงดัน หากไม่มีการกรองที่เหมาะสม กระบอกไฮดรอลิกแบบยืดไสลด์จะเสียหายเร็วกว่าการออกแบบมาตรฐานถึง 3 เท่า นี่เป็นข้อพิจารณาที่สำคัญสำหรับผู้ใช้ที่มีระบบไฮดรอลิกแบบเปิดกลาง

ในการจัดการการรั่วไหลและการปนเปื้อน โรงงานของเราที่ Raydafon เสนอตัวเลือกฝาครอบบูตแบบเต็มความยาวสำหรับกระบอกสูบแบบยืดไสลด์ รองเท้าบู๊ตนี้ป้องกันฝุ่นและเศษเล็กเศษน้อยไม่ให้เข้าไปในช่องว่างระหว่างสเตจ รองเท้าบูทนี้เพิ่มต้นทุนอีก 15 เปอร์เซ็นต์ แต่ยืดอายุการใช้งานของซีลเป็นสองเท่าในสภาพแวดล้อมที่รุนแรง เช่น การทำเหมืองแร่และการก่อสร้าง สำหรับกระบอกสูบมาตรฐาน ปกติแล้วที่ปัดน้ำฝนแบบก้านธรรมดาก็เพียงพอแล้ว

ปัจจัยใดที่ส่งผลต่อความทนทานและวัฏจักรหน้าที่ในการใช้งานจริง

ความทนทานไม่ได้เป็นเพียงหน้าที่ของประเภทการออกแบบเท่านั้น ขึ้นอยู่กับโหลดเฉพาะการใช้งาน ความถี่ของรอบการทำงาน และสภาพแวดล้อม อย่างไรก็ตาม โรงงานของเราได้ระบุปัจจัย 5 ประการที่ส่งผลต่อกระบอกสูบไฮดรอลิกแบบยืดไสลด์อย่างไม่เป็นสัดส่วนเมื่อเปรียบเทียบกับการออกแบบมาตรฐาน การทำความเข้าใจสิ่งเหล่านี้จะช่วยให้คุณคาดการณ์อายุการใช้งานและช่วงการบำรุงรักษาได้

ความต้านทานโหลดด้านข้าง

กระบอกไฮดรอลิกมาตรฐานมีแกนเดี่ยวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และมีความยาวแบริ่งยาวอยู่ที่ส่วนหัว ทำให้ทนทานต่อแรงกดด้านข้างได้ถึง 3 เปอร์เซ็นต์ของแรงตามแนวแกน กระบอกสูบแบบยืดไสลด์มีแท่งที่มีเส้นผ่านศูนย์กลางเล็กหลายแท่ง (ระยะด้านใน) แต่ละอันมีความยาวตลับลูกปืนสั้น โดยทั่วไปพิกัดความเผื่อการรับน้ำหนักด้านข้างจะน้อยกว่า 1 เปอร์เซ็นต์ของแรงตามแนวแกน หากการใช้งานของคุณมีการวางแนวที่ไม่ตรงหรือมีแรงด้านข้าง การออกแบบมาตรฐานจะดีกว่า โรงงานของเราแนะนำให้ใช้ตลับลูกปืนร็อดอายหรือตลับลูกปืนทรงกลมกับกระบอกสูบแบบยืดไสลด์เสมอเพื่อกำจัดภาระด้านข้าง สำหรับรอกรถดัมพ์ การบรรทุกด้านข้างมีน้อยเนื่องจากมีการปักหมุดกระบอกสูบไว้ที่ปลายทั้งสองข้าง สำหรับหัวแม่มือของรถขุด โหลดด้านข้างจะสูง ดังนั้นจึงควรใช้กระบอกไฮดรอลิกมาตรฐาน

วงจรชีวิตที่เต็มจังหวะ

การทดสอบอายุการใช้งานแบบเร่งของเราเปรียบเทียบการออกแบบทั้งสองภายใต้สภาวะที่เหมือนกัน: แรงดัน 210 บาร์ ระยะชัก 100 เปอร์เซ็นต์ 10 รอบต่อนาที ผลลัพธ์:

• กระบอกไฮดรอลิกมาตรฐาน: 2.5 ล้านรอบก่อนที่ซีลก้านจะล้มเหลว
• กระบอกไฮดรอลิกแบบยืดไสลด์ 3 ขั้น: 800,000 รอบก่อนที่ซีลขั้นที่ 2 จะล้มเหลว
• กระบอกไฮดรอลิกแบบยืดไสลด์ 5 ขั้น: 400,000 รอบก่อนการเจาะขั้นที่ 3

หากอุปกรณ์ของคุณต้องใช้จำนวนรอบสูง (มากกว่า 500,000 ต่อปี) กระบอกสูบมาตรฐานจะประหยัดกว่า สำหรับการใช้งานรอบต่ำและแรงสูง เช่น ถังเทขยะ (500 รอบต่อเดือน) กระบอกสูบแบบยืดไสลด์ก็เพียงพอแล้ว

ปัจจัยด้านสิ่งแวดล้อมและการป้องกันการกัดกร่อน

ทั้งสองแบบอาจเกิดการกัดกร่อนได้หากไม่ได้เคลือบอย่างเหมาะสม อย่างไรก็ตาม กระบอกสูบแบบยืดไสลด์มีพื้นผิวที่ซ่อนอยู่ระหว่างขั้นตอนที่ยากต่อการทาสีหรือเพลท โรงงานของเราใช้การชุบซิงค์นิเกิลกับเวทีทั้งภายนอกและภายในทั้งหมด ตามด้วยไตรวาเลนท์โครเมตใส สามารถต้านทานละอองน้ำเกลือได้ 1,000 ชั่วโมง กระบอกสูบมาตรฐานมักจะได้รับการชุบโครเมี่ยมบนแกนและทาสีบนกระบอกเท่านั้น สำหรับสภาพแวดล้อมทางทะเลหรือทางเคมี โรงงานของเราแนะนำให้ใช้กระบอกไฮดรอลิกแบบยืดไสลด์สแตนเลสแบบเต็มตัว เราได้ผลิตอุปกรณ์ยืดไสลด์สแตนเลส 316 สำหรับเครนนอกชายฝั่งด้วยผลลัพธ์ที่ยอดเยี่ยม

การเข้าถึงการบำรุงรักษา

การเปลี่ยนซีลบนกระบอกไฮดรอลิกมาตรฐานจะใช้เวลาช่างเทคนิคที่ผ่านการฝึกอบรมประมาณ 2 ชั่วโมง สำหรับกระบอกสูบแบบยืดไสลด์ การเปลี่ยนซีลจำเป็นต้องถอดแยกชิ้นส่วนทั้งหมดทุกขั้นตอน ซึ่งใช้เวลา 6 ถึง 8 ชั่วโมง โรงงานของเราออกแบบกระบอกสูบแบบยืดไสลด์พร้อมวงแหวนยึดแบบแบ่งส่วนเพื่อเร่งการให้บริการ แต่ความซับซ้อนยังคงสูงกว่า หากทีมบำรุงรักษาของคุณมีประสบการณ์ด้านไฮดรอลิกจำกัด กระบอกสูบมาตรฐานจะใช้งานได้ง่ายกว่า อย่างไรก็ตาม สำหรับกลุ่มยานพาหนะขนาดใหญ่ที่มีร้านค้าเฉพาะ ระยะเวลาการให้บริการที่นานขึ้นของกระบอกสูบแบบยืดไสลด์ (เนื่องจากความถี่รอบที่ต่ำกว่า) จะช่วยรักษาสมดุลของเวลาในการซ่อมที่สูงขึ้น

สรุปความทนทาน: กระบอกไฮดรอลิกมาตรฐานมีอายุการใช้งานและความทนทานต่อโหลดด้านข้าง กระบอกไฮดรอลิกแบบยืดไสลด์มีความทนทานเพียงพอสำหรับการใช้งานแบบเคลื่อนที่ตามที่ต้องการเมื่อมีการระบุและป้องกันการปนเปื้อนอย่างเหมาะสม โรงงานของเราให้การรับประกันสองปีสำหรับทั้งสองรุ่น แต่มีเงื่อนไขที่แตกต่างกัน: กระบอกสูบมาตรฐานได้รับการรับประกันต่อการรั่วไหลของซีลทั้งหมด ในขณะที่กระบอกสูบแบบยืดไสลด์ไม่รวมการสึกหรอจากการโหลดด้านข้าง

ตารางเปรียบเทียบสรุป: กระบอกไฮดรอลิกแบบยืดไสลด์และแบบมาตรฐาน

โรงงานของเราที่ Raydafon ดูแลสินค้าคงคลังทั้งสองประเภท ตัวเลือกมักจะขึ้นอยู่กับข้อกำหนดระยะชักและพื้นที่ในการติดตั้ง สำหรับการใช้งานใดๆ ที่ต้องใช้ระยะชักนานกว่า 1.5 เท่าของความยาวในการติดตั้งที่มีอยู่ กระบอกไฮดรอลิกแบบยืดหดได้คือคำตอบเดียวที่ใช้งานได้จริง

สรุป: การเลือกกระบอกสูบที่เหมาะสมสำหรับอุปกรณ์ของคุณ

หลังจากตรวจสอบพารามิเตอร์ กลไกการจัดเตรียม ระบบซีล และปัจจัยด้านความทนทานแล้ว คำตอบของการเปรียบเทียบกระบอกไฮดรอลิกแบบยืดไสลด์กับการออกแบบมาตรฐานก็ชัดเจน เลือกกระบอกไฮดรอลิกแบบยืดหดได้เมื่อคุณต้องการระยะชักยาวจากความยาวหดกลับสั้น โดยทั่วไปในอุปกรณ์เคลื่อนที่ซึ่งมีพื้นที่จำกัด เลือกกระบอกไฮดรอลิกมาตรฐานเมื่อคุณต้องการอายุการใช้งานวงจรที่สูง ความต้านทานต่อโหลดด้านข้าง การบำรุงรักษาที่ง่ายขึ้น หรือการทำงานที่สูงกว่า 210 บาร์ โรงงานของเราผลิตโครงสร้างทั้งสองแบบมาเป็นเวลาสองทศวรรษแล้ว และเราไม่เคยเห็นขนาดเดียวที่เหมาะกับทุกโซลูชันเลย แนวทางที่ดีที่สุดคือการกำหนดอัตราส่วนระยะชักต่อความยาวในการติดตั้ง ความถี่ของรอบ และงบประมาณแรงด้านข้าง จากนั้นปรึกษากับวิศวกรที่มีคุณสมบัติเหมาะสม

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด เสนอความช่วยเหลือด้านขนาดและการเลือกฟรี ทีมงานของเราสามารถตรวจสอบแบบเครื่องจักรของคุณและแนะนำประเภทกระบอกไฮดรอลิกที่เหมาะสมที่สุด นอกจากนี้เรายังมีการออกแบบยืดไสลด์แบบกำหนดเองด้วยระยะสูงสุดหกขั้นและระยะชักเกิน 8000 มม. สำหรับกระบอกสูบมาตรฐาน โรงงานของเรามีจำหน่ายขนาดรูตั้งแต่ 25 มม. ถึง 400 มม.ติดต่อฝ่ายขายของเราวันนี้เพื่อขอใบเสนอราคาหรือกระบอกตัวอย่างเพื่อทำการทดสอบ ให้ประสบการณ์ของเราเป็นแนวทางในการตัดสินใจของคุณ โทรหรือส่งอีเมลถึงเราเพื่อการดำเนินการที่รวดเร็วและราคาที่แข่งขันได้สำหรับคำสั่งซื้อกระบอกไฮดรอลิกทั้งหมด

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: กระบอกไฮดรอลิกแบบยืดไสลด์มีระยะชักที่ยาวกว่าแบบมาตรฐานได้อย่างไร

กระบอกไฮดรอลิกแบบยืดไสลด์ใช้หลายขั้นตอนที่ซ้อนกันซึ่งขยายออกไปตามลำดับ แต่ละขั้นตอนจะเพิ่มความยาวของเส้นขีดในขณะที่มีส่วนทำให้ความยาวปิดน้อยที่สุด เนื่องจากแต่ละขั้นตอนยุบตัวลงภายในกันและกัน กระบอกไฮดรอลิกมาตรฐานมีลูกสูบและกระบอกเดียว ดังนั้นความยาวที่หดกลับจะต้องยาวกว่าระยะชักเสมอ ตัวอย่างเช่น กระบอกสูบแบบยืดไสลด์ 4 ขั้นสามารถสร้างระยะชักได้ 2,000 มม. จากความยาวปิดเพียง 750 มม. ในขณะที่กระบอกสูบมาตรฐานจะต้องมีความยาวปิดมากกว่า 2,100 มม. สำหรับจังหวะเดียวกัน ข้อได้เปรียบทางเรขาคณิตนี้ทำให้การออกแบบแบบยืดไสลด์จำเป็นสำหรับเครื่องจักรที่มีพื้นที่จำกัด

คำถามที่ 2: ฉันควรคาดหวังความแตกต่างในการบำรุงรักษาระหว่างกระบอกไฮดรอลิกแบบยืดไสลด์และแบบมาตรฐานอย่างไร

กระบอกไฮดรอลิกมาตรฐานต้องมีการเปลี่ยนซีลทุกๆ 2.5 ล้านรอบโดยประมาณ และช่างเทคนิคที่ผ่านการฝึกอบรมสามารถทำงานได้เสร็จภายในเวลาประมาณ 2 ชั่วโมง กระบอกไฮดรอลิกแบบยืดไสลด์จำเป็นต้องเปลี่ยนซีลทุกๆ 800,000 รอบโดยเฉลี่ย แต่กระบวนการนี้ใช้เวลา 6 ถึง 8 ชั่วโมง เนื่องจากทุกขั้นตอนจะต้องถูกแยกชิ้นส่วน นอกจากนี้ กระบอกสูบแบบยืดไสลด์ยังไวต่อการปนเปื้อนของน้ำมันมากกว่า และต้องใช้การกรองที่ 10 ไมครอน เทียบกับ 18 ไมครอนสำหรับหน่วยมาตรฐาน โรงงานของเราแนะนำการวิเคราะห์น้ำมันเป็นประจำทุกปีสำหรับการใช้งานแบบยืดไสลด์เพื่อตรวจจับอนุภาคการสึกหรอตั้งแต่เนิ่นๆ แม้ว่ากระบอกสูบมาตรฐานจะบำรุงรักษาง่ายกว่า แต่กระบอกสูบแบบยืดไสลด์มีความถี่ในการบำรุงรักษาต่ำกว่าในการใช้งานรอบต่ำเช่นรถดัมพ์

คำถามที่ 3: ฉันสามารถเปลี่ยนกระบอกไฮดรอลิกมาตรฐานเป็นรุ่นยืดไสลด์โดยไม่ต้องดัดแปลงอุปกรณ์ได้หรือไม่

การเปลี่ยนโดยตรงแทบจะเป็นไปไม่ได้เลย เนื่องจากความยาวที่หดกลับและตำแหน่งเดือยในการติดตั้งแตกต่างกันอย่างมาก กระบอกไฮดรอลิกแบบยืดไสลด์มีความยาวปิดที่สั้นกว่ามาก ดังนั้นขายึดจึงจำเป็นต้องย้ายตำแหน่งเพื่อให้ได้ความยาวที่ขยายเท่ากัน นอกจากนี้ โปรไฟล์ของแรงยังเปลี่ยนไปเนื่องจากกระบอกสูบแบบยืดไสลด์ให้แรงเริ่มต้นที่สูงกว่าแต่แรงสุดท้ายที่ต่ำกว่า โรงงานของเราที่ Raydafon Technology Group Co.,Limited นำเสนอชุดติดตั้งเพิ่มเติมซึ่งประกอบด้วยขายึดใหม่และวาล์วควบคุมการไหลเพื่อชดเชยความแตกต่างเหล่านี้ หากไม่มีการดัดแปลงเหล่านี้ อุปกรณ์อาจประสบปัญหาการต่อพ่วงหรือการขยายที่ไม่สมบูรณ์ วัดความยาวที่หดกลับ ระยะชัก และเส้นผ่านศูนย์กลางของพินของกระบอกสูบปัจจุบันทุกครั้งก่อนที่จะพยายามเปลี่ยน

คำถามที่ 4: การออกแบบใดมีความต้านทานต่อการโหลดด้านข้างและการวางแนวที่ไม่ตรงได้ดีกว่า

กระบอกไฮดรอลิกมาตรฐานสามารถจัดการโหลดด้านข้างได้ดีกว่ามาก แกนเดี่ยวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และลูกปืนยาวในต่อมศีรษะสามารถทนต่อแรงด้านข้างได้มากถึง 3 เปอร์เซ็นต์ของภาระในแนวแกน กระบอกไฮดรอลิกแบบยืดไสลด์มีแท่งขนาดเล็กหลายแท่งที่มีความยาวลูกปืนสั้น ซึ่งจำกัดความทนทานต่อการรับน้ำหนักด้านข้างให้น้อยกว่า 1 เปอร์เซ็นต์ของแรงตามแนวแกน สำหรับการใช้งานเช่นนิ้วหัวแม่มือของรถขุดหรือแขนตักซึ่งมักมีการวางแนวที่ไม่ตรง ให้ใช้กระบอกสูบมาตรฐานเสมอ หากคุณต้องใช้กระบอกสูบแบบยืดไสลด์ในสถานการณ์โหลดด้านข้าง โรงงานของเราแนะนำให้เพิ่มร็อดอายที่มีลูกปืนทรงกลมและรางนำแยกต่างหากเพื่อดูดซับแรงด้านข้าง

คำถามที่ 5: ต้นทุนการเป็นเจ้าของกระบอกสูบทั้งสองประเภทในช่วงห้าปีเป็นอย่างไร?

ราคาซื้อเริ่มต้นสำหรับกระบอกไฮดรอลิกแบบยืดหดได้นั้นสูงกว่ากระบอกสูบมาตรฐานที่มีระยะชักเท่ากัน 1.8 ถึง 2.5 เท่า อย่างไรก็ตาม ต้นทุนการเป็นเจ้าของทั้งหมดขึ้นอยู่กับการสมัคร สำหรับรถดัมพ์ที่ทำงาน 500 รอบต่อเดือน กระบอกยืดไสลด์อาจต้องสร้างซีลใหม่หนึ่งครั้งในห้าปี โดยมีค่าใช้จ่าย 400 ดอลลาร์สหรัฐสำหรับชิ้นส่วนและค่าแรง กระบอกสูบมาตรฐานจะไม่พอดีกับพื้นที่เดียวกัน ดังนั้นการเปรียบเทียบจึงไม่เกี่ยวข้อง สำหรับโรงพิมพ์อุตสาหกรรมที่ทำงาน 100,000 รอบต่อเดือน กระบอกสูบมาตรฐานจะมีอายุการใช้งาน 25 เดือนก่อนที่จะสร้างใหม่ ในขณะที่กระบอกสูบแบบยืดไสลด์จะต้องสร้างใหม่ทุกๆ 8 เดือน ทำให้การออกแบบมาตรฐานมีราคาถูกกว่ามากในระยะเวลาห้าปี คำนวณตามอัตรารอบที่เฉพาะเจาะจงและพื้นที่ติดตั้งที่มีอยู่เสมอ
