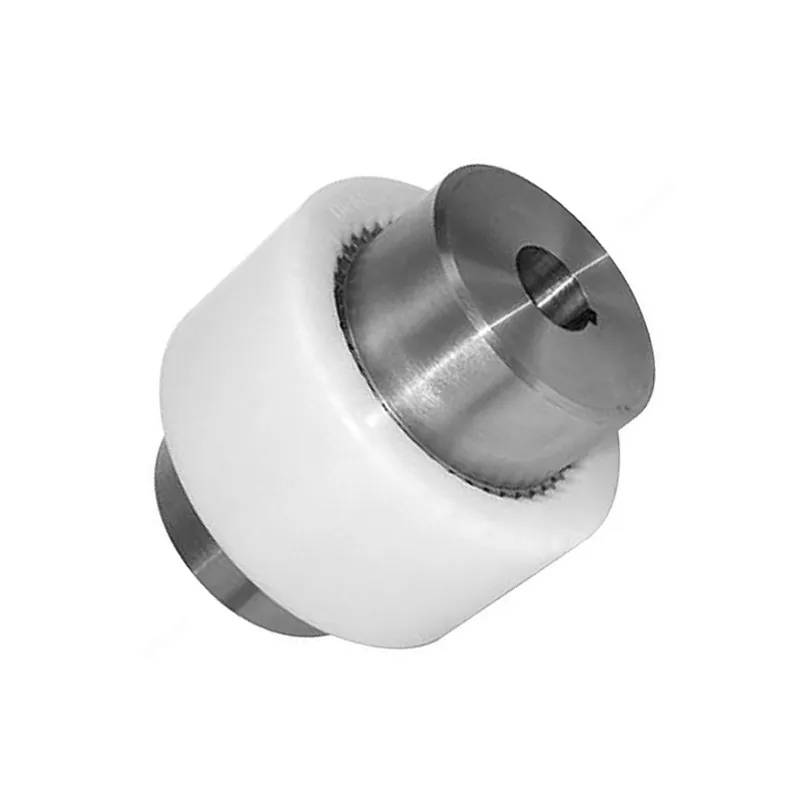

การเปลี่ยนข้อต่อแบบยืดหยุ่นเกียร์ไนลอนชนิด NL

ข้อต่อแบบยืดหยุ่นเกียร์ไนลอนชนิด NL สำหรับปั๊ม พัดลม และอุปกรณ์สิ่งทอ

หากคุณกำลังเผชิญกับเครื่องจักร เช่น ปั๊มที่เคลื่อนย้ายของเหลวตลอดทั้งวัน พัดลมที่ช่วยให้พื้นที่มีการระบายอากาศ หรืออุปกรณ์สิ่งทอที่ทำงานไม่หยุด คุณต้องมีข้อต่อที่ยืดหยุ่นพอที่จะรับมือกับการวางแนวที่ไม่ตรงเล็กน้อย แต่แข็งแกร่งพอที่จะทำให้แรงบิดเคลื่อนที่ได้อย่างมั่นคง การมาแทนที่ของ Raydafonข้อต่อแบบยืดหยุ่นเกียร์ไนล่อนชนิด NLถูกสร้างขึ้นมาเพื่อการนั้นโดยเฉพาะ

ข้อมูลจำเพาะที่สำคัญโดยสรุป

เหตุใดจึงเลือกข้อต่อเกียร์ไนลอนชนิด NL

• จัดการแนวที่ไม่ตรง:ชดเชยการวางแนวแนวแกนและมุมที่คลาดเคลื่อน 2° ได้สูงสุดถึง 4 มม. ทำให้อุปกรณ์ทำงานต่อไปได้แม้ว่าเพลาจะไม่ได้จัดแนวอย่างสมบูรณ์ก็ตาม
• ช่วงขนาดกว้าง:รุ่น NL1 ถึง NL10 ครอบคลุมงานเบาถึงงานปานกลาง ตั้งแต่แรงบิด 40 N·m ถึง 3150 N·m และรูเจาะ 6 มม. ถึง 100 มม.
• การออกแบบที่เงียบและไม่ต้องบำรุงรักษา:ปลอกไนลอนความแข็งแรงสูงที่จับคู่กับดุมเหล็กทำให้การทำงานเงียบขึ้นและบำรุงรักษาน้อยที่สุด
• ทนต่อการกัดกร่อนและไม่นำไฟฟ้า:ปลอกไนลอนทนทานต่อสารเคมีและความชื้น — เหมาะสำหรับสภาพแวดล้อมที่เปียกหรือมีฝุ่นมาก
• ประกอบง่าย:โครงสร้างที่เรียบง่ายช่วยให้ติดตั้งและถอดชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ
• ทนอุณหภูมิ:ทำงานได้อย่างราบรื่นตั้งแต่ -20°C ถึง +70°C

มันเป็นไปเพื่อข้อต่อเกียร์แบบยืดหยุ่นสำหรับเครื่องจักรอุตสาหกรรมและหากคุณทำงานเกี่ยวกับปั๊มโดยเฉพาะ ก็จะเป็นหนึ่งในปั๊มที่น่าเชื่อถือที่สุดข้อต่อเกียร์แบบปลอกไนลอนสำหรับปั๊มรอบๆ. กะทัดรัดเพียงพอสำหรับการติดตั้งที่คับแคบ

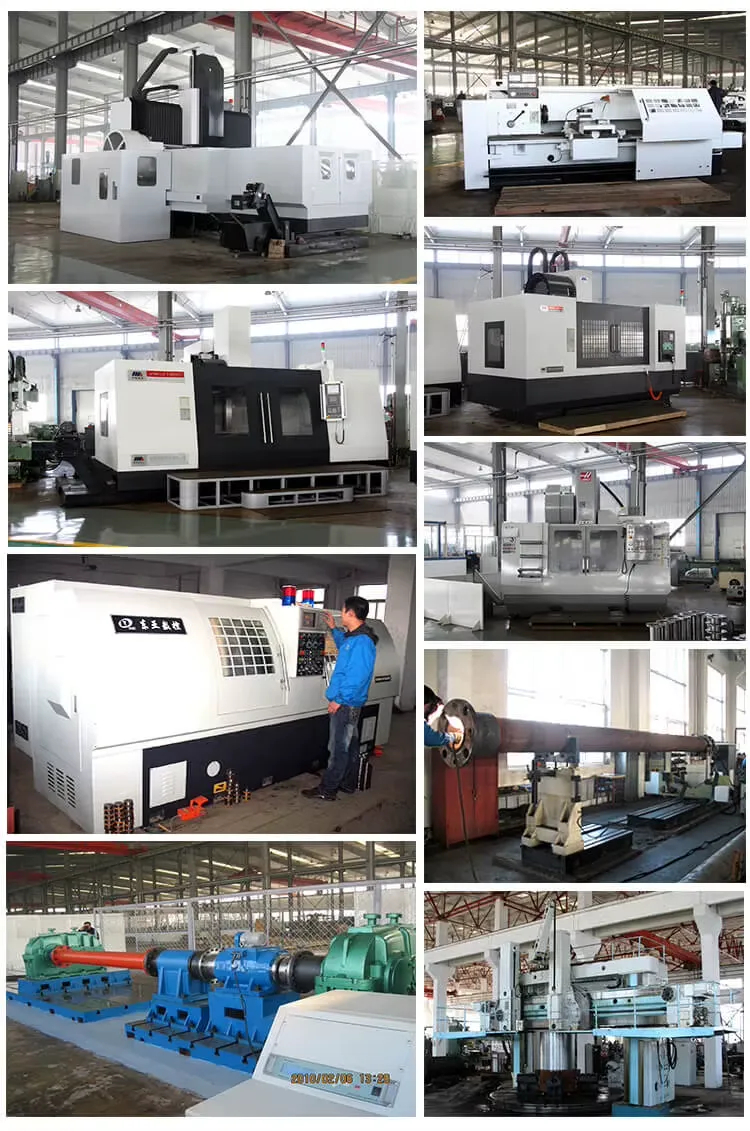

Raydafon ผลิตข้อต่อเหล่านี้ในประเทศจีนภายใต้มาตรฐาน ISO 9001 ที่เข้มงวด ทุกชิ้นส่วนได้รับการตรวจสอบเพื่อความทนทาน กำหนดเองข้อต่อเกียร์ไนลอนแบบกำหนดเองพร้อมใช้งาน — เราสามารถปรับแต่งการออกแบบให้เหมาะกับการตั้งค่าเฉพาะของคุณได้ สำหรับอุปกรณ์สิ่งทอก็มีความคงทนที่สุดอย่างหนึ่งข้อต่อเกียร์แบบยืดหยุ่นสำหรับอุปกรณ์สิ่งทอยึดต่อการเคลื่อนที่ของเครื่องทอผ้าหรือปั่นด้ายอย่างต่อเนื่อง

เรามีขนาดและการกำหนดค่าเพลาทุกรูปแบบ ดังนั้นคุณจะได้รับข้อต่อที่ปรับให้เหมาะกับเครื่องจักรของคุณ ไม่ใช่ตัวเลือกที่เหมาะกับขนาดเดียว ราคาที่แข่งขันได้หมายถึงการหยุดทำงานน้อยลงและประสิทธิภาพของอุปกรณ์ดีขึ้น

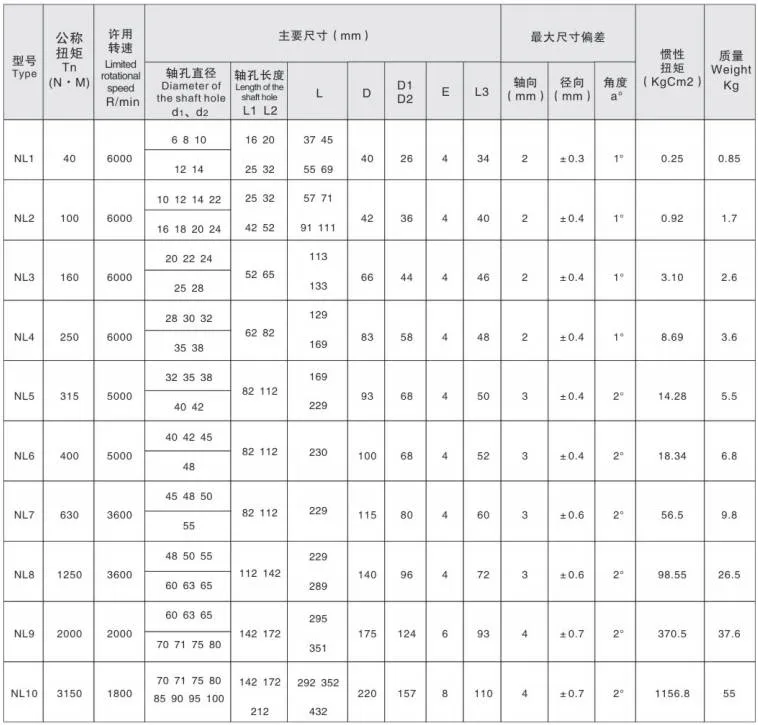

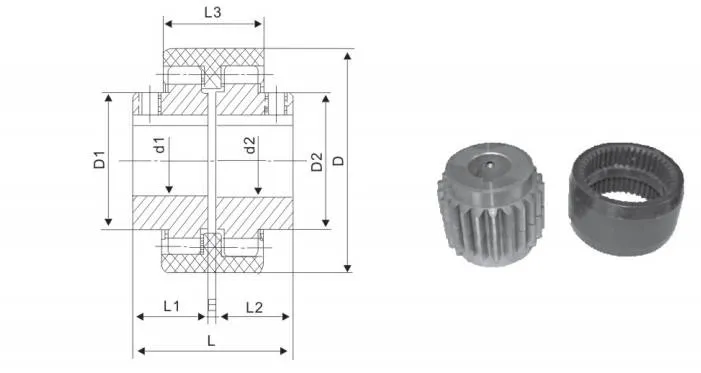

ข้อมูลจำเพาะของผลิตภัณฑ์

หลักการทำงาน

คัปปลิ้งแบบยืดหยุ่นของเฟืองไนลอนประเภท NL ใช้ฟันเฟืองแบบตาข่ายเพื่อส่งแรงบิด ในขณะที่ปลอกไนลอนด้านในทำหน้าที่เป็นส่วนประกอบสำคัญที่ยืดหยุ่น โดยชดเชยการเยื้องศูนย์ของเพลาและการดูดซับแรงกระแทก

แรงบิดถ่ายโอนผ่านคัปปลิ้งอย่างไร

• ฮับสองตัวที่มีฟันภายนอกเชื่อมต่อกันผ่านปลอกเกียร์ภายในไนลอนในตัว
• เมื่อเพลาขับส่งแรงบิดไปยังฮับเดียว ฟันภายนอกจะประกบกับฟันภายในของปลอกไนลอน
• ปลอกไนลอนส่งกำลังอย่างราบรื่นไปยังฮับอื่นที่เชื่อมต่อกับเพลาขับเคลื่อน
• แม้ว่าจะมีการวางแนวที่ไม่ตรงเชิงมุม ขนาน หรือตามแนวแกนก็ตาม ระบบส่งกำลังแบบเมชชิ่งช่วยให้อุปกรณ์ทำงานได้อย่างมั่นคง

เหตุใดปลอกไนลอนจึงมีความสำคัญ

• คุณสมบัติความยืดหยุ่นและการหน่วงที่ดีเยี่ยมช่วยลดการสึกหรอของอุปกรณ์กลไกที่เชื่อมต่ออยู่
• ยืดอายุการใช้งานของระบบส่งกำลังทั้งหมด
• จัดการกับโหลดแบบแปรผันโดยการชดเชยการเยื้องศูนย์ของเพลา หลีกเลี่ยงความล้มเหลวในการส่งกำลัง และลดการหยุดทำงาน

หมายเหตุการบำรุงรักษา

เพื่อให้ข้อต่อประเภท NL ทำงานได้อย่างมีประสิทธิภาพ การหล่อลื่นชิ้นส่วนฟันเฟืองอย่างสม่ำเสมอจึงเป็นสิ่งสำคัญ การหล่อลื่นที่เหมาะสมจะช่วยลดการสูญเสียแรงเสียดทานระหว่างการประกบ ปรับปรุงเสถียรภาพในการทำงาน และลดโอกาสที่จะเกิดความล้มเหลว

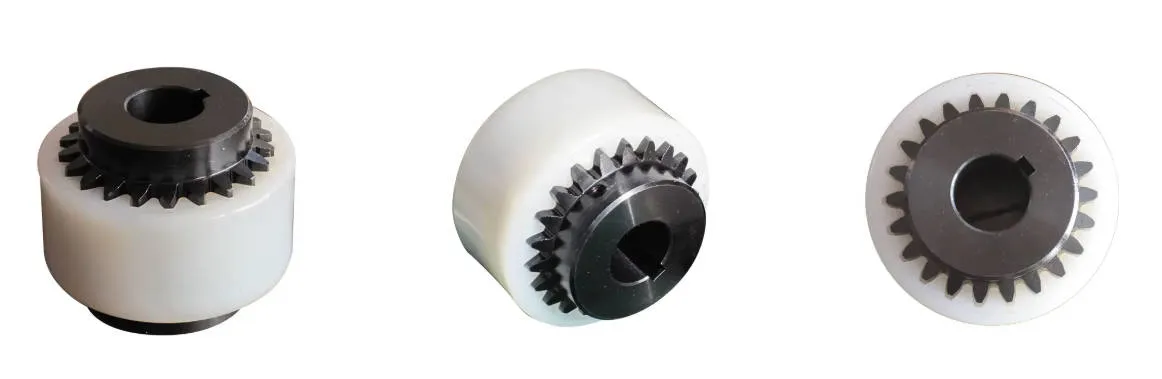

คุณสมบัติผลิตภัณฑ์

การออกแบบปลอกไนลอนประสิทธิภาพสูง

• ปลอกไนลอนที่มีความแข็งแรงสูงให้ความสามารถในการเปลี่ยนรูปยืดหยุ่นได้ดีเยี่ยม
• ช่วยเพิ่มความทนทานให้กับโครงสร้างโดยรวมได้อย่างมาก
• เหมาะเป็นส่วนประกอบข้อต่อเกียร์แบบปลอกไนลอนแบบยืดหยุ่นที่สำคัญในอุปกรณ์อุตสาหกรรมที่ทำงานเป็นระยะเวลานาน

การส่งแรงบิดที่แข็งแกร่ง

• รับมือกับความต้องการโหลดแรงบิดสูงได้อย่างง่ายดาย
• ใช้งานได้กับเครื่องมือกลงานหนัก เครื่องจักรทำเหมือง และอุปกรณ์สายพานลำเลียงขนาดใหญ่
• รุ่นคัปปลิ้งเกียร์ไนลอนแรงบิดสูงที่ต้องการสำหรับสภาพการทำงานที่มีแรงบิดสูงหลายประเภท

การชดเชยความเยื้องศูนย์ที่มีประสิทธิภาพ

• ดูดซับและชดเชยการเยื้องศูนย์เชิงมุม แนวขนาน และแนวแกน
• ลดความเครียดเพิ่มเติมบนเพลาที่เชื่อมต่อ
• ยืดอายุการใช้งานของระบบส่งกำลังทั้งหมด
• สิ่งสำคัญสำหรับอุปกรณ์การผลิตที่ต้องดำเนินการอย่างต่อเนื่องในระยะยาว

การดูดซับแรงกระแทกและความต้านทานการกัดกร่อน

• วัสดุไนลอนให้คุณสมบัติการดูดซับแรงกระแทกและการกันกระแทกโดยธรรมชาติ
• ลดแรงกระแทกจากแรงสั่นสะเทือนและแรงกระแทกเพื่อให้การทำงานราบรื่นยิ่งขึ้น
• โซลูชันข้อต่อเกียร์ไนลอนดูดซับแรงกระแทกที่ต้องการสำหรับสภาพการทำงานแบบไดนามิกที่มีการสั่นสะเทือนบ่อยครั้ง
• ส่วนประกอบที่เป็นโลหะได้รับการดูแลเป็นพิเศษเพื่อการทำงานที่มั่นคงในสภาพแวดล้อมที่ชื้น มีฝุ่น หรือมีการกัดกร่อนเล็กน้อย

ไม่ต้องบำรุงรักษาและมีขนาดกะทัดรัด

• ไม่จำเป็นต้องเติมหรือปรับแต่งน้ำมันหล่อลื่นบ่อยๆ
• ลดภาระงานในการบำรุงรักษารายวันและลดความเสี่ยงของความล้มเหลวจากการบำรุงรักษาที่ไม่เหมาะสม
• โครงสร้างน้ำหนักเบาและกะทัดรัดช่วยให้ติดตั้งและถอดชิ้นส่วนได้ง่ายและรวดเร็ว
• แม้ในรูปแบบอุปกรณ์ที่มีพื้นที่จำกัด การประกอบก็ทำได้ง่าย

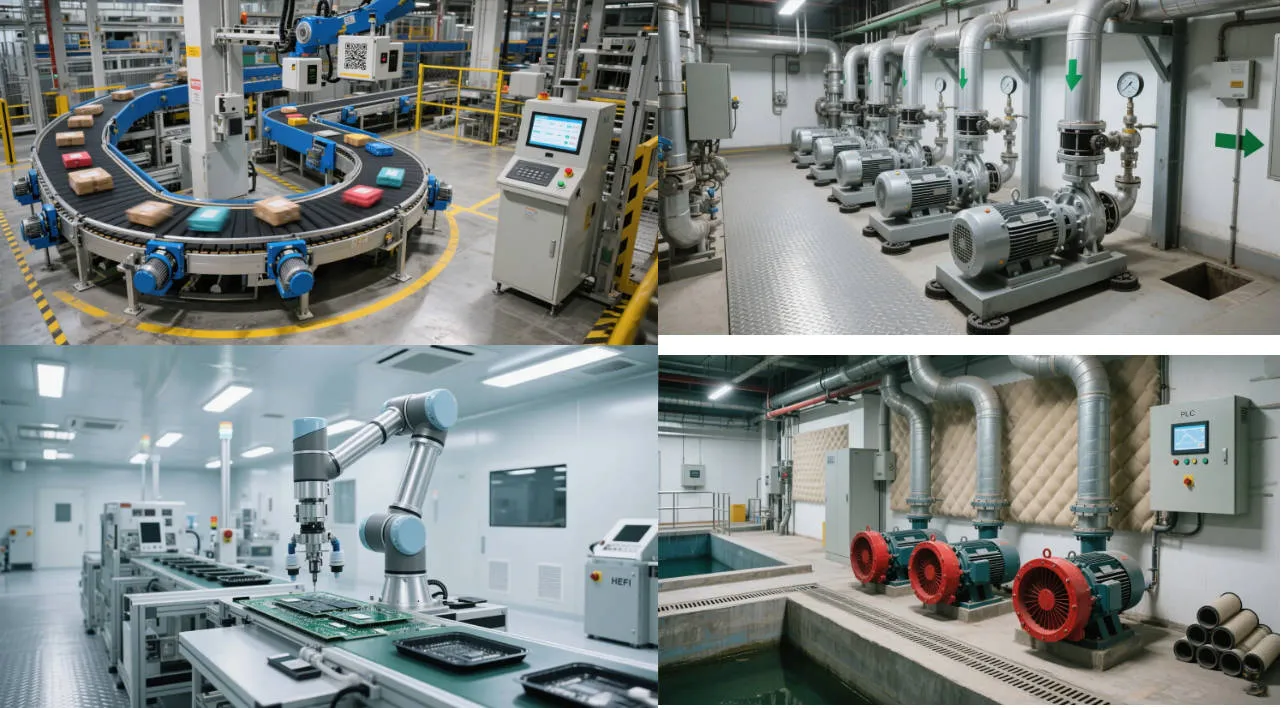

การประยุกต์ใช้ผลิตภัณฑ์

ข้อต่อแบบยืดหยุ่นเกียร์ไนลอนชนิด NL ทำงานเป็นชิ้นส่วนเกียร์แบบ go-to สำหรับการตั้งค่าทางกลที่ต้องการการถ่ายโอนกำลังที่สม่ำเสมอ ปลอกไนลอนของมันโค้งงอได้พอดีเพื่อดูดซับแรงสั่นสะเทือนและแก้ไขการวางแนวที่ไม่ตรงของเพลาขนาดเล็ก

หากคุณกำลังมองหาความน่าเชื่อถือผู้จัดจำหน่ายข้อต่อเกียร์อุตสาหกรรมRaydafon สามารถมอบตัวเลือกแบบกำหนดเองที่ตรงกับความต้องการของคุณ — ดังนั้นคุณจึงได้รับประสิทธิภาพที่ดีที่สุดและชิ้นส่วนที่มีอายุการใช้งานยาวนาน
