อะไรส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองบายศรี?

เฟืองดอกจอกมีบทบาทสำคัญในการส่งผ่านการเคลื่อนที่และแรงบิดระหว่างเพลาที่ตัดกัน โดยเฉพาะอย่างยิ่งในระบบอุตสาหกรรมที่ใช้งานหนัก เช่น ระบบขับเคลื่อนของยานยนต์ อุปกรณ์ในเหมืองแร่ ระบบขับเคลื่อนทางทะเล หุ่นยนต์ และเครื่องจักรอัตโนมัติ เมื่อวิศวกรประเมินประสิทธิภาพ จะมีคำถามหลักข้อหนึ่งเกิดขึ้นเสมอ: อะไรส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองดอกจอก คำตอบอยู่ที่การผสมผสานระหว่างวัสดุศาสตร์ รูปทรงเฟือง การรักษาความร้อน การตกแต่งพื้นผิว การหล่อลื่น และมาตรฐานการผลิตที่มีความแม่นยำ ความสามารถในการรับน้ำหนักไม่เคยถูกกำหนดโดยพารามิเตอร์ตัวเดียว เป็นผลจากความสมดุลทางวิศวกรรมที่ครอบคลุม

ที่ Raydafon Technology Group Co.,Limited เราออกแบบและผลิตระบบ Precision Gear สำหรับการใช้งานที่มีความต้องการสูง ซึ่งความเสถียรของแรงบิด ความทนทานต่อความล้า และอายุการใช้งานที่ยาวนานไม่สามารถต่อรองได้ ทีมวิศวกรของเราเข้าใจดีว่าความสามารถในการโหลดเป็นตัวกำหนดความน่าเชื่อถือ ความปลอดภัยในการดำเนินงาน และต้นทุนตลอดอายุการใช้งานโดยตรง ด้วยกระบวนการผลิตที่ได้รับการควบคุมในโรงงานของเรา ระบบการตรวจสอบขั้นสูง และการออกแบบรูปทรงของฟันที่ปรับให้เหมาะสม เราจึงมั่นใจได้ว่า Precision Gear ทุกตัวตรงตามมาตรฐานสากลในด้านความแข็งแกร่งและความทนทาน บทความนี้จะให้คำอธิบายทางเทคนิคเชิงลึกเกี่ยวกับปัจจัยที่มีอิทธิพลเกียร์เอียงความสามารถในการรับน้ำหนักและวิธีที่การผลิตระดับมืออาชีพช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอ

สารบัญ

• การเลือกใช้วัสดุและการบำบัดความร้อนมีบทบาทอย่างไรต่อความสามารถในการรับน้ำหนัก
• เรขาคณิตของเฟืองมีอิทธิพลต่อการกระจายโหลดของเฟืองดอกจอกอย่างไร
• เหตุใดความแม่นยำในการผลิตจึงเป็นตัวกำหนดประสิทธิภาพการโหลดในโลกแห่งความเป็นจริง
• สรุป
• คำถามที่พบบ่อย

การเลือกใช้วัสดุและการบำบัดความร้อนมีบทบาทอย่างไรต่อความสามารถในการรับน้ำหนัก

การเลือกใช้วัสดุเป็นรากฐานของความสามารถในการรับน้ำหนักของเฟืองดอกจอก ความแข็งแรงทางกล ความแข็ง ความต้านทานต่อความล้า และความเหนียวต่อแรงกระแทกของเฟืองถูกกำหนดโดยวัสดุฐานและการบำบัดความร้อนในภายหลัง หากไม่มีวิศวกรรมวัสดุที่เหมาะสม แม้แต่รูปทรงเกียร์ที่แม่นยำที่สุดก็ไม่สามารถทนต่อแรงบิดสูงหรือความเค้นแบบวงจรได้

1. วัสดุทั่วไปสำหรับเฟืองดอกจอกรับน้ำหนักสูง

ในโรงงานของเรา เรามักจะผลิตเกียร์แม่นยำผลิตภัณฑ์ที่ใช้โลหะผสมเหล็กดังต่อไปนี้:

• 20CrMnTi สำหรับเกียร์คาร์บูไรซ์ที่ต้องการความแข็งผิวสูง
• 42CrMo สำหรับการส่งแรงบิดปานกลางถึงสูง
• 18CrNiMo7-6 สำหรับงานอุตสาหกรรมหนักและเหมืองแร่
• ตัวแปรสเตนเลสอัลลอยด์สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

วัสดุแต่ละชนิดให้ความสมดุลที่แตกต่างกันระหว่างความเหนียวของแกนกลางและความแข็งของพื้นผิว ตัวอย่างเช่น:

2. กระบวนการบำบัดความร้อนที่ปรับปรุงความสามารถในการรับน้ำหนัก

การอบชุบด้วยความร้อนส่งผลโดยตรงต่อความแข็งแรงของความล้าจากการดัดงอและความแข็งแรงของการสัมผัสพื้นผิว กระบวนการหลักที่ใช้ในโรงงานของเรา ได้แก่ :

• การเติมคาร์บอนเพื่อเพิ่มปริมาณคาร์บอนบนพื้นผิว
• การชุบเพื่อเพิ่มความแข็ง
• แบ่งเบาเพื่อลดความเปราะบาง
• ไนไตรด์เพื่อความทนทานต่อการสึกหรอ
• การชุบแข็งแบบเหนี่ยวนำเพื่อการเสริมความแข็งแกร่งแบบเฉพาะจุด

เกียร์คาร์บูไรซ์จะพัฒนาชั้นนอกที่แข็งซึ่งทนทานต่อการเกิดรูพรุน ในขณะที่ยังคงรักษาแกนที่แข็งแกร่งซึ่งสามารถดูดซับแรงกระแทกได้ การออกแบบโครงสร้างคู่นี้ช่วยเพิ่มความสามารถในการรับน้ำหนักได้อย่างมาก Raydafon Technology Group Co.,Limited ควบคุมความลึกของการเติมคาร์บูไรซิ่งอย่างระมัดระวัง โดยทั่วไปจะอยู่ระหว่าง 0.8 มม. ถึง 1.5 มม. ขึ้นอยู่กับขนาดโมดูล

3. มาตรฐานความล้าและพิกัดโหลด

ความสามารถในการรับน้ำหนักของเฟืองดอกจอกคำนวณตามมาตรฐาน ISO และ AGMA มีการพิจารณาโหมดความล้มเหลวหลักสองโหมด:

• การดัดงอเมื่อยล้าที่รากฟัน
• ติดต่อล้มเหลวเมื่อยล้าบนสีข้างฟัน

การเลือกวัสดุที่ไม่เหมาะสมจะลดค่าความต้านทานทั้งสองค่าลง โซลูชัน Precision Gear ของเราได้รับการตรวจสอบทางโลหะวิทยาและการทดสอบความแข็งเพื่อตรวจสอบความสม่ำเสมอของโครงสร้างก่อนจัดส่ง ท้ายที่สุดแล้ว วัสดุและการรักษาความร้อนจะกำหนดแรงบิดสูงสุดตามทฤษฎีที่เกียร์สามารถรับได้ หากไม่มีโลหะวิทยาที่ถูกต้อง การปรับปรุงรูปทรงและการหล่อลื่นจะไม่สามารถชดเชยรากฐานของโครงสร้างที่อ่อนแอได้

เรขาคณิตของเฟืองมีอิทธิพลต่อการกระจายโหลดของเฟืองดอกจอกอย่างไร

แม้ว่าวัสดุจะให้ความแข็งแรง แต่รูปทรงเรขาคณิตจะกำหนดว่าจะใช้ความแข็งแกร่งนั้นอย่างไร การกระจายน้ำหนักบนพื้นผิวฟันที่ไม่ดีจะช่วยลดความสามารถในการรับน้ำหนักในโลกแห่งความเป็นจริงได้อย่างมาก แม้แต่เหล็กที่มีความแข็งแรงสูงก็ล้มเหลวก่อนเวลาอันควรหากความเข้มข้นของความเครียดมากเกินไป

1. พารามิเตอร์ทางเรขาคณิตที่สำคัญ

พารามิเตอร์ต่อไปนี้ส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองบายศรี:

• โมดูล
• จำนวนฟัน
• มุมความดัน
• มุมเกลียว
• ความกว้างของใบหน้า
• การปรับเปลี่ยนโปรไฟล์ฟัน

โมดูลที่ใหญ่ขึ้นจะเพิ่มความหนาของฟัน ช่วยเพิ่มความแข็งแรงในการดัดงอ ความกว้างของหน้าไม้ที่กว้างขึ้นจะกระจายน้ำหนักไปยังพื้นที่สัมผัสที่มากขึ้น อย่างไรก็ตาม การปรับปรุงเหล่านี้ต้องสอดคล้องกับข้อจำกัดการออกแบบระบบ

2. เกลียวเอียงและเกียร์เอียงตรง

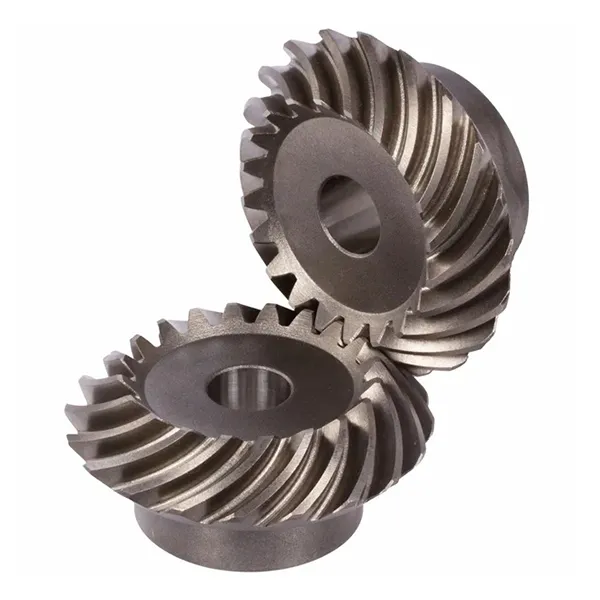

โดยทั่วไปแล้ว เฟืองดอกจอกแบบเกลียวจะมีความสามารถในการรับน้ำหนักที่สูงกว่าเมื่อเทียบกับเฟืองดอกจอกแบบตรง เนื่องจากมีฟันเลื่อยเข้ามาทีละน้อย ซึ่งจะช่วยลดแรงกระแทกและเสียงรบกวนบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดเชี่ยวชาญด้านการผลิตเฟืองเกลียวสำหรับระบบแรงบิดสูง

3. โหลดการเพิ่มประสิทธิภาพรูปแบบการติดต่อ

รูปแบบการสัมผัสฟันที่ถูกต้องจะช่วยป้องกันการโอเวอร์โหลดเฉพาะจุด โรงงานของเราใช้ซอฟต์แวร์วิเคราะห์หน้าสัมผัสเฟืองเพื่อจำลอง:

• ข้อผิดพลาดในการส่ง
• การกระจายโหลดภายใต้แรงบิด
• ผลกระทบจากการขยายตัวเนื่องจากความร้อน
• ผลการโก่งตัวของเพลา

การปรับเปลี่ยนเรขาคณิตระดับจุลภาค เช่น การครอบฟันและการแก้ไขตะกั่ว ช่วยปรับสมดุลแรงเค้นเมื่อสัมผัส ซึ่งจะช่วยปรับปรุงความสามารถในการรับน้ำหนักในการปฏิบัติงานได้โดยตรงโดยการป้องกันการเกิดหลุมก่อนเวลาอันควร

4. พารามิเตอร์ทางเทคนิคของเกียร์ Bevel Precision ของเรา

ด้วยการปรับรูปทรงให้เหมาะสม เราจึงมั่นใจได้ว่า Precision Gear แต่ละตัวจะทำงานภายในขีดจำกัดความเค้นที่ปลอดภัยแม้อยู่ภายใต้แรงบิดสูงสุด

เหตุใดความแม่นยำในการผลิตจึงเป็นตัวกำหนดประสิทธิภาพการโหลดในโลกแห่งความเป็นจริง

ความสามารถในการรับน้ำหนักตามทฤษฎีของเฟืองดอกจอกจะเกิดขึ้นได้ก็ต่อเมื่อมีการควบคุมความแม่นยำในการผลิตอย่างเข้มงวดเท่านั้น การเบี่ยงเบนของโปรไฟล์ฟัน ข้อผิดพลาดของระยะพิทช์ การเบี่ยงเบนหนีศูนย์ หรือผิวสำเร็จจะลดความสามารถในการรับน้ำหนักจริงลงอย่างมาก

1. ความแม่นยำของเครื่องจักร

ความสามารถในการรับน้ำหนักสูงต้องมีการควบคุมพิกัดความเผื่อที่เข้มงวด โรงงานของเราใช้:

• เครื่องตัดเฟืองดอกจอกเกลียว CNC
• เครื่องแมชชีนนิ่งเซ็นเตอร์ห้าแกน
• เครื่องเจียรเกียร์
• ระบบตรวจสอบ CMM

Raydafon รักษาการควบคุมความคลาดเคลื่อนของขนาดอย่างเข้มงวดเพื่อให้แน่ใจว่ารูปทรงของฟันสม่ำเสมอทั่วทั้งชุด

2. การตกแต่งพื้นผิวและการเจียร

เกียร์กราวด์มีแรงเสียดทานต่ำกว่าและกระจายหน้าสัมผัสได้ดีขึ้น การบดที่แม่นยำช่วยเพิ่ม:

• ความเสถียรของอัตราส่วนการสัมผัส
• ลดเสียงรบกวน
• การก่อตัวของฟิล์มหล่อลื่น
• ชีวิตที่เหนื่อยล้า

นี่คือเหตุผลว่าทำไมโซลูชัน Precision Gear ของเราสำหรับการใช้งานที่ความเร็วสูงจึงได้รับการกราวด์ทั้งหมด แทนที่จะทำการบดเพียงอย่างเดียว

3. การตรวจสอบและทดสอบคุณภาพ

การตรวจสอบประสิทธิภาพโหลดประกอบด้วย:

• การทดสอบรูปแบบการสัมผัสฟัน
• การวัดความแข็ง
• การตรวจสอบอนุภาคแม่เหล็ก
• การปรับสมดุลแบบไดนามิก

บริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัด ใช้การตรวจสอบหลายขั้นตอนก่อนจัดส่ง สิ่งนี้ทำให้มั่นใจได้ว่าการคำนวณความสามารถในการรับน้ำหนักจะเปลี่ยนไปสู่ความทนทานในการปฏิบัติงานจริง ความแม่นยำในการผลิตเชื่อมช่องว่างระหว่างการออกแบบและประสิทธิภาพของภาคสนาม แม้แต่วัสดุระดับพรีเมียมก็ไม่สามารถชดเชยคุณภาพการตัดเฉือนที่ไม่ดีได้

สรุป

อะไรส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองบายศรี? คำตอบอยู่ที่การผสมผสานระหว่างความแข็งแรงของวัสดุ รูปทรงที่ได้รับการปรับปรุง การบำบัดความร้อนแบบควบคุม การตกแต่งพื้นผิว และความแม่นยำในการผลิตที่เข้มงวด แต่ละปัจจัยมีส่วนช่วยในการต้านทานการดัดงอและความทนทานต่อการสัมผัสพื้นผิว ที่ Raydafon Technology Group Co.,Limited เราผสมผสานความเชี่ยวชาญด้านโลหะวิทยา เทคโนโลยีการตัดเฉือนขั้นสูง และมาตรฐานการตรวจสอบที่เข้มงวดเพื่อผลิตระบบ Precision Gear ประสิทธิภาพสูงที่ปรับแต่งให้เหมาะกับความต้องการของอุตสาหกรรม

หากคุณกำลังประเมินซัพพลายเออร์เกียร์สำหรับการใช้งานที่มีแรงบิดสูง ทีมวิศวกรของเราพร้อมที่จะสนับสนุนโครงการของคุณด้วยการให้คำปรึกษาทางเทคนิคและการผลิตที่ปรับแต่งเองติดต่อบริษัท เรย์ดาฟอน เทคโนโลยี กรุ๊ป จำกัดวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณและรับใบเสนอราคาโดยละเอียด

คำถามที่พบบ่อย

คำถามที่ 1: อะไรส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองบายศรีมากที่สุดในการใช้งานทางอุตสาหกรรม
ความแข็งแรงของวัสดุและคุณภาพการรักษาความร้อนมักจะมีอิทธิพลมากที่สุด เนื่องจากเป็นตัวกำหนดความล้าจากการโค้งงอและความต้านทานต่อการสัมผัสพื้นผิว อย่างไรก็ตาม รูปทรงและความแม่นยำในการตัดเฉือนจะต้องตรงกับคุณสมบัติของวัสดุเพื่อให้ได้ประสิทธิภาพการโหลดเต็มที่

คำถามที่ 2: การอบชุบด้วยความร้อนช่วยเพิ่มความสามารถในการรับน้ำหนักของเฟืองบายศรีได้อย่างไร
การรักษาความร้อนจะเพิ่มความแข็งของพื้นผิวในขณะที่ยังคงรักษาแกนที่แข็งแกร่ง โครงสร้างคู่นี้ป้องกันการแตกหักของรากฟันและการเกิดรูที่พื้นผิวภายใต้รอบแรงบิดซ้ำๆ

คำถามที่ 3: เกรดความแม่นยำของเกียร์ ความสามารถในการรับน้ำหนักกระแทกหรือไม่
ใช่. ความแม่นยำที่สูงขึ้นจะช่วยลดความเข้มข้นของความเค้นและการกระจายโหลดที่ไม่สม่ำเสมอ ช่วยให้เกียร์ทำงานได้อย่างปลอดภัยใกล้กับขีดจำกัดการรับน้ำหนักตามทฤษฎีโดยไม่มีการสึกหรอก่อนเวลาอันควร

คำถามที่ 4: เหตุใดเฟืองดอกจอกแบบเกลียวจึงเหมาะสำหรับระบบโหลดสูง
เฟืองดอกจอกจะค่อยๆ ทำงานและกระจายแรงอย่างสม่ำเสมอทั่วผิวฟัน ซึ่งจะช่วยลดความเครียดจากแรงกระแทกและเพิ่มความสามารถในการรับน้ำหนักที่มีประสิทธิภาพเมื่อเทียบกับเฟืองดอกจอกแบบตรง

คำถามที่ 5: สภาวะการหล่อลื่นสามารถส่งผลต่อความสามารถในการรับน้ำหนักของเฟืองดอกจอกได้หรือไม่
การหล่อลื่นที่เหมาะสมช่วยป้องกันการสัมผัสระหว่างโลหะกับโลหะ และลดความล้าของพื้นผิว การหล่อลื่นที่ไม่เพียงพอจะเพิ่มแรงเสียดทานและความร้อน ความสามารถในการรับน้ำหนักที่มีประสิทธิภาพลดลง และทำให้อายุการใช้งานสั้นลง
